Введение
Активное внедрение цифровых технологий становится современной тенденцией развития самых различных отраслей. При этом электроэнергетика является ведущей отраслью мировой промышленности, в которой инновационные технологии находят применение одними из первых. Так было с внедрением электронных вычислительных машин, силовых полупроводниковых элементов, микропроцессорных средств автоматизации и управления и др. В частности, уже в 2003 году появилась первая редакция международного стандарта МЭК-61850 . Этот документ определяет не только протоколы обмена данными между интеллектуальными устройствами на электрических станциях и подстанциях, но и всю идеологию построения микропроцессорных систем автоматического управления и защиты, выполненных с помощью цифровых технологий измерения, обработки и передачи информации в электронном виде. Важнейшей частью стандарта является описание процесса конфигурирования устройств и комплексного проектирования электроэнергетических объектов, соответствующих требованиям стандарта МЭК-61850.
Несмотря на то, что микропроцессорные средства управления в электроэнергетике активно применяются достаточно давно — так, микропроцессорные терминалы релейной защиты и автоматики (РЗА) активно внедряются на электрических станциях и подстанциях с начала 90-х годов, а централизованные комплексы противоаварийной автоматики на базе ЭВМ применяются уже с 80-х годов прошлого века, — в начале XXI века появляются новые термины, такие как «цифровая подстанция» и «цифровая энергетика». Так в чем же заключается новизна? Ключевым моментом, определяющим отличие «цифровой энергетики» от традиционной энергетики с активным применением микропроцессорных средств управления, является переход от аналоговой формы передачи сигнала к передаче сигнала в оцифрованном виде. Так, широко применяемые в настоящее время микропроцессорные терминалы релейной защиты и автоматики, несмотря на внутреннюю обработку информации в «цифре», получают входные сигналы в виде аналоговых значений с измерительных трансформаторов тока и напряжения. Выходные сигналы управления также формируются в виде «аналоговых» напряжений, коммутируемых выходными реле микропроцессорных блоков управления. Данный подход обеспечивает высокую степень совместимости с уже имеющимся оборудованием на электрических станциях и подстанциях, в частности коммутационными аппаратами и измерительными трансформаторами, что предоставляет возможность поэтапной реконструкции комплексов релейной защиты и автоматики как на отдельных подстанциях, так и в целых сетевых районах единой электроэнергетической системы.
В настоящее время микропроцессорные системы все более широко используются в самом разном электроэнергетическом оборудовании, например в современных элегазовых и вакуумных выключателях, измерительных трансформаторах и т. п. Наличие данных измерений и сигналов управления в цифровом виде непосредственно в измерительных элементах и конечных элементах управления обусловливает закономерный отказ от аналоговой формы передачи сигнала. В противном случае будет иметь место многократное дублирование операций преобразования сигналов из аналоговой формы в цифровую и наоборот.
Описание
Принцип действия комплексов основан на формировании цифровых (дискретизированных) сигналов, рассчитанных на основании заданных значений параметров напряжения и силы переменного (постоянного) тока в однофазной или многофазной сети с помощью программного обеспечения, их последующем преобразовании и воспроизведении в виде цифровых потоков мгновенных значений (Sampled Values МЭК 61850-9-2LE и МЭК 61850-9-2).
Комплексы применяются для проверки и испытаний устройств релейной защиты и автоматики (УРЗА), а также другого оборудования, работающего по стандарту МЭК 61850. Приемопередача между комплексом и проверяемыми устройствами производится в цифровом виде по Ethernet посредством GOOSE-сообщений для логических сигналов и Sampled Values (SV-потоков) — для аналоговых величин.
Комплексы включают в себя устройство РЕТОМ-61850 (далее — устройство) и программное обеспечение. Управление устройством осуществляется посредством внешнего программного обеспечения, установленного на персональный компьютер.
Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях.
Заводской номер наносится на паспортную табличку (шильдик) комплексов любым технологическим способом в виде цифрового кода. Нанесение знака поверки на корпус комплексов не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям комплекса предусмотрено пломбирование голографическими наклейками корпуса комплекса. Общий вид комплекса и места пломбирования от несанкционированного доступа (места нанесения голографических наклеек) представлены на рисунке 1.
б) общий вид комплекса сзади и места пломбирования от несанкционированного доступа Рисунок 1 — Общий вид комплекса и места пломбирования от несанкционированного доступа
Реализация комплекса РЗА на цифровой подстанции

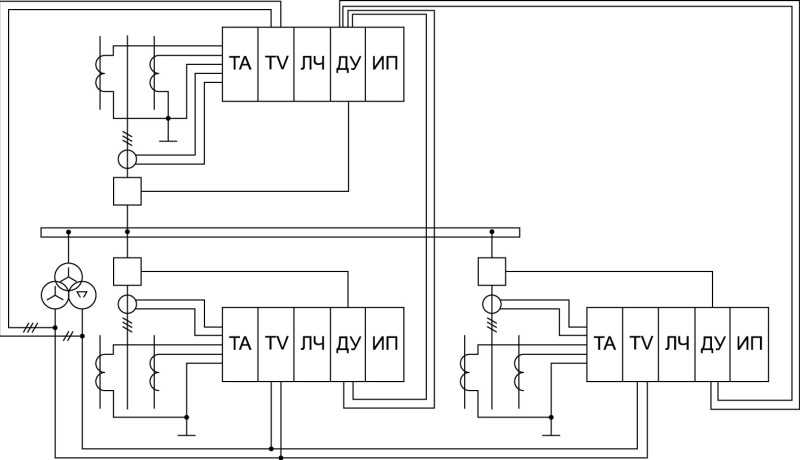

На рис. 2 показана структурная схема комплекса РЗА, выполненного в соответствии с принципами реализации цифровых подстанций. Здесь измерительные преобразователи (ИП) входят в состав вторичных измерительных преобразователей тока и напряжения TA и TV, формирующих выходной сигнал в уже оцифрованном виде. Коммутационные аппараты (трехфазные высоковольтные выключатели) содержат блок дискретного управления выключателем ДУ, обеспечивающий удаленное управление состоянием коммутационного аппарата цифровыми командами управления. В этих условиях обязательной частью терминала РЗА будет только логическая часть, что позволяет существенно уменьшить их массу и габариты, снизить стоимость за счет отсутствия дорогих АЦП и элементов гальванической развязки. Кроме того, сокращаются расходы на передачу сигналов между отдельными устройствами комплекса РЗА благодаря применению для передачи сигналов на физическом уровне интерфейса Ethernet. Поскольку фильтрация входящих данных в цифровой форме может осуществляться на программном уровне, нет необходимости в индивидуальных связях между отдельными устройствами, вместо этого они могут быть объединены в единую сеть. Для обеспечения более эффективной работы сети с точки зрения коллизий при передаче данных, обеспечения требуемого быстродействия и надежности доставки команд управления на цифровой подстанции применяется две независимые сети — шина процесса и шина присоединения. Шина процесса используется для передачи данных от измерительных трансформаторов тока и напряжения. Шина присоединения предназначена для передачи команд управления выключателями, обмена данными между терминалами РЗА, удаленного конфигурирования оборудования и реализации функций АСУТП. Необходимо отметить, что стандарт МЭК-61850 обеспечивает полноценную замену ранее широко используемому стандарту МЭК-60870 для реализации систем АСУТП на электрических станциях и подстанциях.
Рис. 2. Реализация комплекса РЗА на цифровой подстанции
Тем не менее имеющиеся в настоящий момент на рынке готовые решения, в частности микропроцессорные терминалы РЗА, соответствующие требованиям МЭК-61850, оказываются значительно дороже их «менее цифровых» аналогов. Связано это в первую очередь с тем, что данные решения полностью совместимы с предыдущим поколением оборудования, то есть способны принимать как цифровые, так и аналоговые входные сигналы и формировать управляющие воздействия как в «цифре», так и через обычные выходные реле в виде «сухого контакта». Фактически это означает присутствие в составе терминала РЗА всех блоков, имеющихся и в обычных, не совместимых со стандартом МЭК-61850 терминалах. Понятно, что ни о каком снижении стоимости не может быть и речи. Усугубляет данную ситуацию тот факт, что большинство промышленно выпускаемых решений, поддерживающих МЭК-61850, в реальности обеспечивают лишь работу по шине присоединения, что несомненно упрощает и облегчает монтаж и эксплуатацию вторичных цепей, позволяет работать напрямую с современным коммутационным оборудованием, но не избавиться от аналоговых входных цепей, поскольку это единственный в данных решениях путь получения информации с измерительных трансформаторов тока и напряжения. Таким образом, в настоящий момент наблюдается определенный дефицит цифровых решений в достаточно широком ценовом диапазоне.

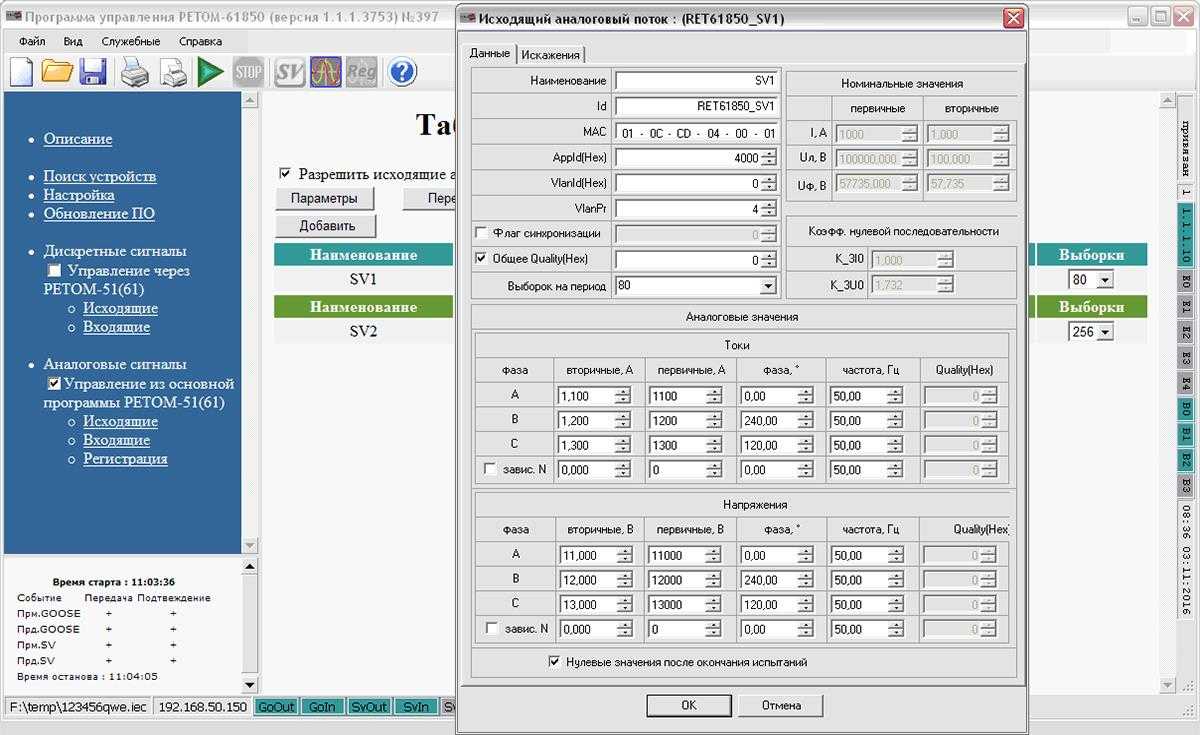

Описание прибора
Подключение осуществляется через SFP модули, которые могут быть как медными, так и оптическими. Сетевые разъемы Eth0-Eth4 конфигурируются в зависимости от потребностей пользователя: они могут быть настроены индивидуально либо собраны в одну или несколько групп, что позволяет прибору выполнять функции коммуникатора. При совместной работе с РЕТОМ-61/51 через информационный кабель, РЕТОМ-61850 расширяет возможности комплексов. В этом случае он выдает токи и напряжения в SV-потоки параллельно с прибором РЕТОМ-61/51. Все логические входы/выходы из входящих/исходящих GOOSE-сообщений транслируются в/из РЕТОМ-61/51, что позволяет проверять оборудование, частично поддерживающее стандарт МЭК-61850. Для работы с усилителями (например, РЕТОМ-61УМ) на задней панели прибора имеются низковольтные выходы. Любой SV-поток прибора может перенаправляться на низковольтные выходы. Выдача токов и напряжений в SV-потоках и в низковольтных выходах параллельна. Выдаваемые напряжения масштабируются при помощи настраиваемых коэффициентов. Прибор имеет два дискретных входа и четыре дискретных выхода. Сигналы с дискретных входов могут перенаправляться в исходящие GOOSE-сообщения, а дискретные выходы могут ретранслировать состояния логических входов из входящих GOOSE-сообщений. Синхронизация осуществляется по протоколам NTP, PTPv2 и от сигнала PPS. Тип синхронизации и настройки задаётся в веб-интерфейсе управления устройством. Прибор может выполнять функции сервера PTP, а также быть генератором сигнала PPS.
Регистрация по реальным меткам времени
Регистрация по реальным меткам дает информацию о задержках прихода пакетов Sampled Values и времени доставки GOOSE-сообщений. На осциллограмме отображаются как токи и напряжения, так и состояния логических сигналов (рис. 6). По осциллограмме логических сигналов можно проводить анализ логики работы устройства.
Изменение и доставка GOOSE-сообщений происходят с неизвестной задержкой. По осциллограмме с реальными метками времени, на которой отображены токи, напряжения, логические сигналы, можно определить реальные времена изменения GOOSE-сообщений и, следовательно, оценить быстродействие всей системы РЗА.

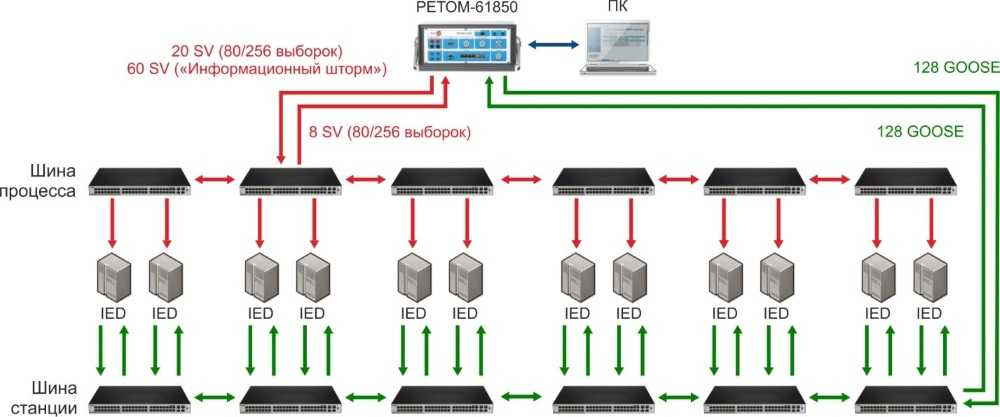

Скорость обмена данными
Существующие решения по проектированию системы защиты построены на сети со скоростью обмена данными 100 Мбит/с. Определим максимальное количество потоков, которые можно передать по данному каналу.
При частоте сигнала 50 Гц и частоте выборок 80 за период выборки передаются каждые 250 мкс. Приняв объем выборки равным 1000 бит (приблизительный объем выборки, в котором содержатся измеренные значения 4 токов и 4 напряжений в единый момент времени), получаем, что каждую секунду в сеть выдается 4 Мбит данных. Более точные данные были получены с помощью карты захвата – 5 Мбит. Для частоты выборки 256 данное значение будет приблизительно в 3 раза больше – 15 Мбит.
Далее необходимо определить пропускную способность информационной сети. Эта характеристика измеряется на этапе построения подстанции, поскольку зависит от монтажа и конфигурации системы.
Следует различать номинальную и эффективную пропускные способности протокола. Под номинальной пропускной способностью обычно понимается битовая скорость передачи данных, поддерживаемая на интервале передачи одного пакета. Эффективная пропускная способность протокола – это средняя скорость передачи пользовательских данных. В общем случае эффективная пропускная способность протокола будет ниже номинальной из-за наличия в пакете служебной информации, а также из-за пауз, возникающих между передачей отдельных пакетов. Для протокола Ethernet эффективная пропускная способность составляет примерно 70% от номинальной.
Исходя из вышесказанного, получается, что одновременно можно передавать либо 13 потоков с частотой выборки 80 за период, либо 4 потока с частотой выборки 256 за период. Для передачи большего количества информации организуются магистральные сети, в которых могут передаваться до 50 потоков Sampled Values, и скорость обмена данными в них выше – 1 Гбит/с и более.
Таким образом, для тестирования оборудования в пределах одной подстанции необходимы устройства с поддержкой скорости обмена данными 100 Мбит/с, а для тестирования магистральных каналов – с увеличенным значением скорости (1 Гбит/с и выше).
Реализация комплекса РЗА на микропроцессорной элементной базе
Рассмотрим структурную схему классического варианта реализации комплекса РЗА, представленную на рис. 1. На данной схеме показаны основные блоки, входящие в состав большинства современных микропроцессорных терминалов РЗА, а именно блоки входных вторичных измерительных трансформаторов тока и напряжения TA и TV, измерительные преобразователи ИП аналоговых входных сигналов в цифровую форму, логическая часть ЛЧ, реализующая все функции защиты и управления в соответствии с заданными параметрами и уставками, блоки дискретного управления (ДУ), обеспечивающие формирование выходных сигналов защиты в виде «сухого контакта». Перечислим основные недостатки данного подхода: во-первых, это сложность монтажа и обслуживания вторичных измерительных цепей и цепей управления; во-вторых, необходимость «подвести» аналоговый сигнал для каждого терминала РЗА, использующего его при выполнении своих функций (в частности, речь идет о сигналах с измерительных трансформаторов напряжения, но не ограничивается этим); в-третьих, потребность в гальванической развязке и преобразовании уровней входных аналоговых сигналов тока и напряжения в каждом терминале РЗА через вторичные измерительные трансформаторы тока и напряжения; в-четвертых, применение дорогостоящих аналого-цифровых преобразователей (АЦП) в каждом терминале РЗА для операции преобразования в цифровую форму одного и того же сигнала; в-пятых, существенные расходы «на медь» при передаче аналоговых сигналов от измерительных трансформаторов к микропроцессорным терминалам РЗА с учетом удаленности, потерь сигнала и допустимого уровня помех.
Рис. 1. Классический вариант реализации комплекса РЗА на микропроцессорной элементной базе
