Измерительные трансформаторы тока

Конструкция

Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.

Важнейшие конструктивные части следующие:

• обмотка;
• каркас;
• магнитопровод (сердечник);
• охлаждающая система;
• изоляционная система;
• дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.

В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.

Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.

Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.

Производство приборов налажено в трех базовых концепциях обмоток:

• броневой;
• тороидальной;
• стержневой.

Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.

Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

Схема подключения трансформатора

Рассмотрим схему подключения оборудования на примере однофазного устройства. Особенно внимательно нужно отнестись к порядку подключения кабелей к клеммам:

1. К первой клемме присоединяется фазный провод. Он может быть белым, черным или коричневым.
2. Ко второй клемме подключают фазный провод, который испытывает силовую нагрузку. Цвет кабеля такой же – коричневый, белый или черный.
3. К третьей клемме крепят нулевой электропровод. Он окрашен в голубой или синеватый цвет.
4. На четвертую клемму подключается провод «ноль» голубого или синего оттенка.

Такое устройство не требует обеспечения защиты на заземление. На однофазном счетчике есть дополнительные участки для подключения. Они считаются вспомогательными и служат для обеспечения большей эффективности. Также с их помощью можно организовать автоматизированный учет потребляемой электроэнергии.

Назначение устройства

По своему назначению трансформаторы тока относятся к специальным вспомогательным устройствам, применяемых в комплексе с различной измерительной аппаратурой и защитными механизмами в сетях переменного тока.

Принципом работы трансформатора тока считается преобразование любых величин, которые приобретают более воспринимаемые значения для получения информации и обеспечения питания защитных реле. Благодаря изоляции аппаратов, сотрудники обслуживающей организации надежно защищены от поражения током. Все виды трансформаторов могут служить для двух функций:

1. Измерение силы тока в цепи — с их помощью передаются данные на измерительные приборы, которые подключены ко вторичной обмотке. В этом случае трансформатор может преобразовать ток высокой величины в более приемлемые параметры.
2. Предохранительные действия — устройства в первую очередь передают данные на защитные аппараты и приборы управления. С помощью трансформаторов электрические показатели преобразуются для питания релейного оборудования.

По своему назначению и принципу действия трансформаторы тока способствуют подсоединению измерительных приборов к энергетическим линиям высокого напряжения, когда нет возможности подключить их напрямую. Они нужны для передачи снятых показаний на аппаратуру измерения, которая подключается ко вторичной обмотке.

Преобразователи для измерения напряжения

Используются такие аппараты для понижения напряжения в первичном контуре от 6 кВ и выше, до 100 В во вторичной обмотке. Они способны преобразовывать эти показания в первичном контуре в стандартный электрический ток и обеспечивать защиту подключенных электроприборов от перегрузок.

Кроме этого, такие агрегаты обеспечивают обслуживающему персоналу безопасную работу. Эта техника взаимодействует с переменным и постоянным током, а по своему функционированию она приближается к режиму холостого хода, так как не происходит передачи мощности. По своим функциональным действиям эти аппараты практически ничем не отличаются от силовых трансформаторов. Различают несколько их видов:

1. Заземляемый аппарат — представляет собой преобразователь с одной фазой, находящейся под напряжением и заземленным одним концом первичного контура. В трехфазных агрегатах заземляется нейтральный провод первичной катушки.
2. Трансформаторы без заземления — все части первичной катушки, в том числе и контакты, изолированы от соединения с землей до рекомендуемого уровня, соответствующего классу напряжения.
3. Емкостные аппараты — в конструкцию включены конденсаторы, обеспечивающие понижение напряжения.
4. Каскадные трансформаторы — первичный контур обладает несколькими частями, соединяющимися со вторичным контуром связующими и выравнивающими обмотками.

Как подключить понижающий трансформатор

Чаще всего установка трансформатора требуется чтобы понизить напряжение. Поэтому, как правильно подключить трансформатор такого понижающего назначения, вопрос который звучит очень часто. При подключении этого устройства, главное правильно выбрать его в соответствии с:

• Величиной входного напряжения, то есть подаваемого на первичную;
• Величиной выходного напряжения на выводах, их может быть несколько, в зависимости от конструкции;
• Мощностью, которая зависит уже от мощности потребителей.

Подключение диодного моста к трансформатору может быть выполнено если есть необходимость получения постоянного напряжения. Вот схемы подключения диодного моста к однофазной, или к трёхфазной сети.

Цена трансформаторов

Цена трансформатора варьируется в широких пределах и зависит от множества факторов. Здесь учитывается тип и назначение, мощность и другие электрические параметры. На стоимости устройств отражается сложность производства и используемые материалы

Немаловажное значение играет защита и другие особенности

Трансформатор известного производителя не может быть дешёвым. Однако покупатель может быть уверен, что приобретённое им устройство полностью соответствует указанным характеристикам, не выйдет из строя при первом включении и гарантированно отработает заложенный ресурс.

Типы трансформаторов по конструкции

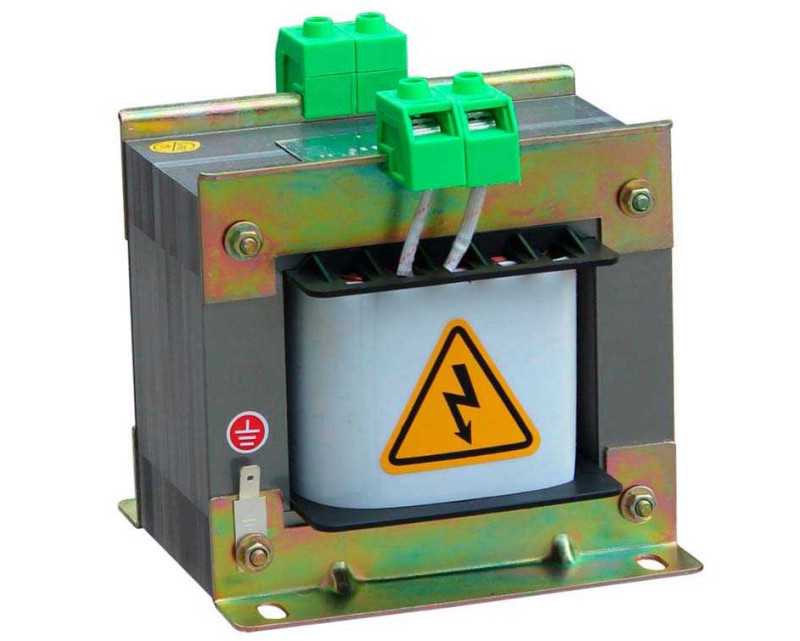

Однофазные трансформаторы

Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.

В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

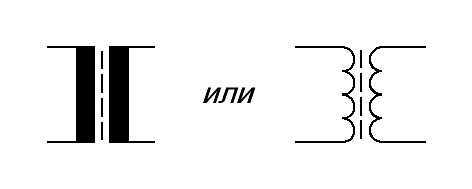

На схемах однофазный трансформатор обозначается так:

Первичная обмотка слева, а вторичная – справа.

Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

Трехфазные трансформаторы

Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

Здесь мы видим три типа соединения обмоток (слева-направо)

• звезда-звезда
• звезда-треугольник
• треугольник-звезда

В 90% случаев используется именно звезда-звезда.

Классификация трансформаторов

Трансформаторы бывают:

• повышающими (если на вторичной обмотке напряжение больше, чем на первичной);
• понижающими (если на второй катушке напряжение меньше, чем на первой).

Напряжение на первичной и выходной катушках зависит от соотношения количества витков обмоток на них. Чем их больше, тем выше напряжение. Соответственно, если входная обмотка имеет больше витков, чем выходная, на ней будет более высокое напряжение, и наоборот.

Трансформаторы отличаются обширной классификацией по назначению:

1. Силовой. Назначение силовых трансформаторов ясно из названия. В основном это устройства большой мощности, используемые в сетях ЛЭП для преобразования электрической энергии и передачи ее конечному потребителю. Использование таких устройств возможно в высоковольтных трехфазных сетях.
2. Автотрансформатор. Это прибор, в котором первичная и вторичная обмотки соединены между собой напрямую. Такое устройство характеризуется тремя выводами. Трансформаторы данного типа имеют повышенный риск высоковольтного удара по нагрузке. Поэтому они должны быть надежно заземлены.
3. Трансформатор тока или измерительный трансформатор. В таких устройствах первичную обмотку подключают последовательно в электроцепь с другими устройствами и получают гальваническую развязку. Первичная цепь контролируется изменением однофазной нагрузки, а вторичная катушка используется в цепи сигнализации или измерительных приборов. В таком типе устройства вторичная обмотка работает в режиме короткого замыкания.
4. Трансформатор напряжения. Это устройство, понижающее напряжение. Обычно применяется для изоляции цепей защиты измерительных приборов.
5. Импульсный. Это прибор, созданный для преобразования импульсов при обязательном сохранении их формы. Устройство меняет амплитуду и полярность импульсных сигналов, не затрагивая форму.
6. Сварочный. Для работы такого устройства нужен большой сварочный ток, с помощью которого аппарат расплавляет металл. Сетевое напряжение при этом снижено до безопасного уровня.
7. Разделительный. Основной характеристикой такого прибора является отсутствие электрической связи между обводками. Силовые разделительные аппараты используют для повышения безопасности электросетей и для обеспечения гальванической развязки между узлами электроцепей.
8. Согласующий. Такое устройство применяется для согласования сопротивления в электронных схемах. Прибор обеспечивает минимальное искажение сигналов, создает развязки между узлами устройств в электрической цепи.
9. Пик-трансформатор. Аппарат преобразовывает синусоидальный ток в импульсное напряжение. Полярность напряжения на выходе меняется через каждые полпериода.
10. Воздушный. Это силовой трансформатор сухого охлаждения. Такой тип устройств обычно применяется для преобразования напряжения в сети, в том числе и в трехфазных схемах.
11. Масляный. Это силовой трансформатор, у которого охлаждение происходит с помощью специального масла. Такие приборы применяют при большой выходной мощности (выше 6 кВ), чтобы предотвратить разрушение изоляции обмоток вследствие их перегрева.
12. Сдвоенный дроссель. Устройство имеет абсолютно одинаковые катушки, между которыми образуется встречный индуктивный фильтр. Такой прибор эффективнее, чем у дросселя.
13. Вращающийся. Устройство состоит из двух половинок сердечника с катушками, которые вращаются относительно друг друга. Обмен сигналами в приборе происходит при больших скоростях вращения.

История создания трансформаторов

Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории.

Столетов Александр Григорьевич (профессор Московского университета) сделал первые шаги в этом направлении — обнаружил петлю гистерезиса и доменную структуру ферромагнетика (1880-е).

Братья Гопкинсоны разработали теорию электромагнитных цепей.

В 1831 году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества.

Схематичное изображение будущего трансформатора впервые появилось в 1831 году в работах Фарадея и Генри. Однако ни тот, ни другой не отмечали в своём приборе такого свойства трансформатора, как изменение напряжений и токов, то есть трансформирование переменного тока.

В 1848 году французский механик Г.Румкорф изобрёл индукционную катушку особой конструкции. Она явилась прообразом трансформатора.

30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора переменного тока. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон. В 1885г. венгерские инженеры фирмы «Ганц и К°» Отто Блати, Карой Циперновский и Микша Дери изобрели трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов.

Большую роль для повышения надежности трансформаторов сыграло введение масляного охлаждения (конец 1880-х годов, Д.Свинберн). Свинберн помещал трансформаторы в керамические сосуды, наполненные маслом, что значительно повышало надежность изоляции обмоток.

С изобретением трансформатора возник технический интерес к переменному току. Русский электротехник Михаил Осипович Доливо-Добровольский в 1889г. предложил трёхфазную систему переменного тока с тремя проводами (трехфазная система переменного тока с шестью проводами изобретена Николой Тесла), построил первый трёхфазный асинхронный двигатель с короткозамкнутой обмоткой типа «беличья клетка» и трехфазной обмоткой на роторе (трехфазный асинхронный двигатель изобретен Николой Тесла), первый трёхфазный трансформатор с тремя стержнями магнитопровода, расположенными в одной плоскости. На электротехнической выставке во Франкфурте-на-Майне в 1891г. Доливо-Добровольский демонстрировал опытную высоковольтную электропередачу трёхфазного тока протяжённостью 175 км. Трёхфазный генератор имел мощность 230 кВт при напряжении 95 В.

1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод (впоследствии — Московский электрозавод).

В начале 1900-х годов английский исследователь-металлург Роберт Хедфилд провёл серию экспериментов для установления влияния добавок на свойства железа. Лишь через несколько лет ему удалось поставить заказчикам первую тонну трансформаторной стали с добавками кремния.

Следующий крупный скачок в технологии производства сердечников был сделан в начале 30-х годов XX в, когда американский металлург Норман П. Гросс установил, что при комбинированном воздействии прокатки и нагревания у кремнистой стали появляются незаурядные магнитные свойства в направлении прокатки: магнитное насыщение увеличивалось на 50%, потери на гистерезис сокращались в 4 раза, а магнитная проницаемость возрастала в 5 раз.

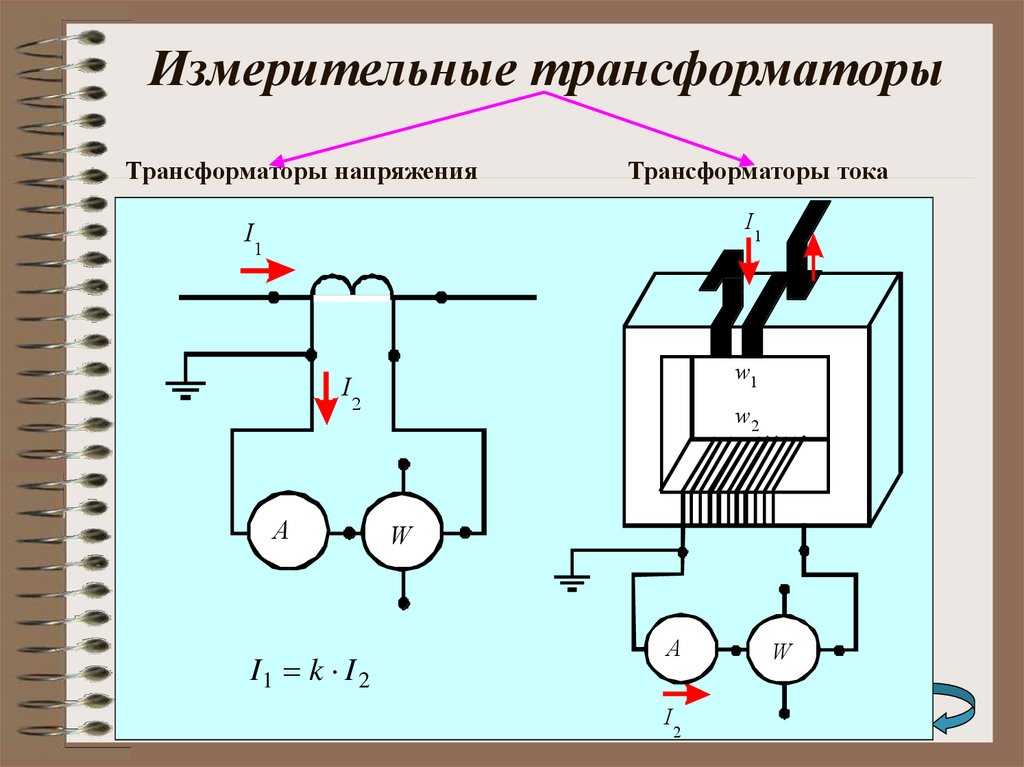

Для чего нужны измерительные трансформаторы тока и напряжения

Трансформатор относится к классу статических электромагнитных устройств, преобразующих ток одного напряжения в переменный ток другого напряжения. Измерительные трансформаторы признаны одними из самых надежных элементов системы электроснабжения.

Помимо определения показателей нагрузки и напряжения, они используются для подключения аппаратуры автоматического управления и устройств защиты. С измерительными трансформаторами:

• уменьшить габариты и вес средств измерений;
• повысить уровень безопасного обслуживания оборудования;
• предотвратить последствия ошибочных действий электротехнического персонала;
• расширить пределы измерения переменного тока.

Условия эксплуатации

Измерительные трансформаторы постоянного тока, переменного тока являются высоковольтными установками. Устройство нормально работает только при соблюдении правил эксплуатации и требований по охране труда.

Персонал знакомится со всеми установленными нормами, в каком режиме осуществляется техническое обслуживание и испытания средств измерений. Работники допускаются к работе с трансформатором только после полного инструктажа.

Персонал должен знать, в каких условиях проводятся испытания, осмотр, поверка и ремонт измерительных трансформаторов. В противном случае, даже при правильной установке, работа технической установки может быть нарушена неправильными действиями сотрудников.

Принцип устройства блока запрещает вскрывать вторичную обмотку в трансформаторе, находящемся под напряжением. Это действие сопровождается нарушением изоляции. Его необходимо заменить. Сердце перегревается. Нормальная работа была прервана.

В процессе постоянных перегрузок выполнение трансформатором возложенных на него действий становится невозможным. В этом случае первичная обмотка тоже выходит из строя. Вот где происходит замыкание. Это также приводит к замене цепи.

Погрешность

Измерительные выпрямители и трансформаторы тока должны быть проверены на точность. В процессе тестирования к устройству подключается аналогичное оборудование

При монтаже важно, чтобы при проверке оборудования использовался образцовый, исправный трансформатор тока. При измерениях на вторичной цепи показатель определяют с помощью амперметра

Тестирование оборудования определяет не только погрешность, но и ряд других показателей. При проверке рассчитывают коэффициент трансформации, проводят техническое освидетельствование качества изоляции цепей, состояния жилы. Исследуется вопрос, выполняет ли установка возложенные на нее функции, соответствует ли полярность обмоток характеристикам, указанным заводом-изготовителем.

При проведении технического освидетельствования на соответствие оборудования нормативным требованиям проводится проверка вторичных цепей. При обнаружении отклонений или недостатков требуется замена комплектующих. В зависимости от назначения оборудование должно показывать заявленные производителем характеристики.

Возможные неисправности

Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.

Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.

Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.

Расшифровка основных параметров

Разнообразие в конструкции и широкий диапазон параметров трансформаторов привели к необходимости их маркировки по специальному стандарту. Не имея под рукой технического описания, характеристики устройства можно выяснить по нанесённой на его поверхности информации, выраженной буквенно-цифровым кодом.

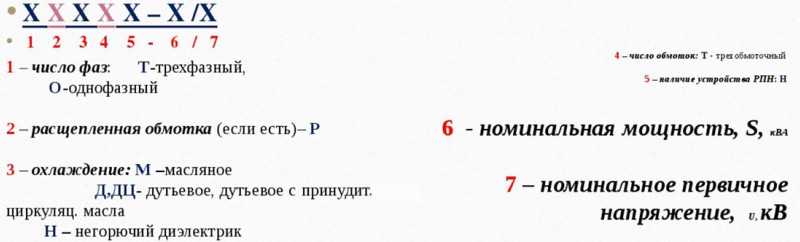

Маркировка силовых трансформаторов содержит 4 блока.

Скачать и посмотреть ГОСТ 15150 можно здесь(откроется в новой вкладе в PDF формате):Смотреть файл

Расшифруем первые три блока:

Расшифровка маркировки: 1,2,3 блока

1. Первая буква «А» прикреплена за автотрансформаторами. При её отсутствии буквы «Т» и «О» соответствуют трёхфазным и однофазным трансформаторам.
2. Наличие далее буквы «Р» информирует об устройствах с расщеплённой обмоткой.
3. Третья буква означает охлаждение, масляной естественной системе охлаждения присвоена литера «М». Естественному воздушному охлаждению выделена буква «С», масляное с принудительным обдувом обозначается «Д», с принудительной циркуляцией масла – «Ц». Сочетание «ДЦ» указывает на наличие принудительной циркуляции масла с одновременным воздушным обдувом.
4. Литерой «Т» помечаются трёхобмоточные преобразователи.
5. Последний знак характеризует особенности трансформатора:

• «Н» – РПН(регулировка напряжения под нагрузкой);
• пробел – переключение без возбуждения;
• «Г» – грозозащищенный.

Конструкция и принцип действия

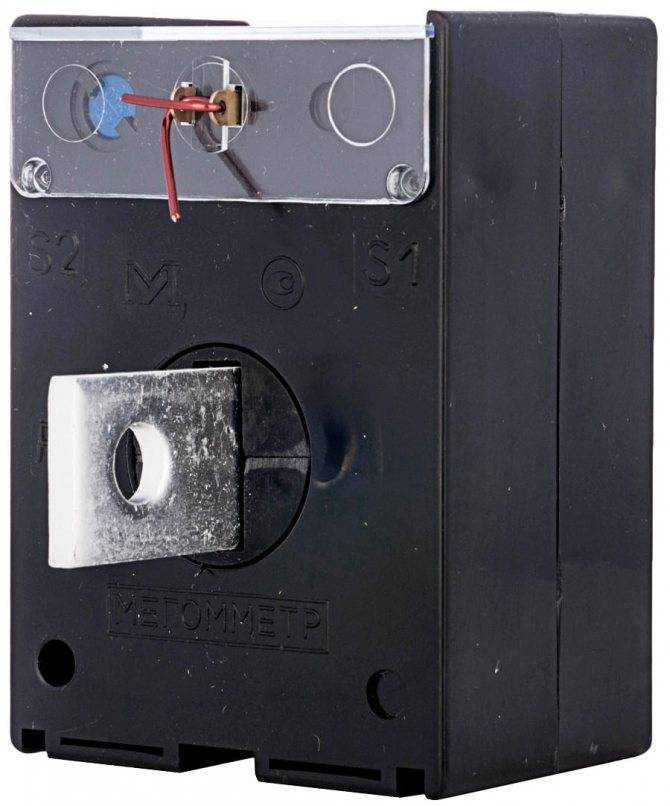

Внешний вид типичного трансформатора тока представлен на рисунке 1. Характерным признаком этих моделей является наличие у них диэлектрического корпуса. Формы корпусов могут быть разными – от прямоугольных до цилиндрических. В некоторых конструкциях отсутствуют проходные шины в центре корпуса. Вместо них проделано отверстие для обхвата провода, который выполняет функции первичной обмотки.

Рис. 1. Трансформатор тока

Материалы диэлектриков выбирают в зависимости от величины напряжений, для которых предназначено устройство и от условий его эксплуатации. Для обслуживания промышленных энергетических систем изготавливают мощные ТТ с керамическими корпусами цилиндрической формы (см. рис. 2).

Рис. 2. Промышленный керамический трансформатор тока

Особенностью трансформатора является обязательное наличие нагрузочного элемента (сопротивления) во вторичной обмотке (см. рис. 3). Резистор необходим для того, чтобы не допускать работы в режиме без вторичных нагрузок. Функционирование трансформатор тока с ненагруженными вторичными обмотками недопустимо из-за сильного нагревания (вплоть до разрушения) магнитопровода.

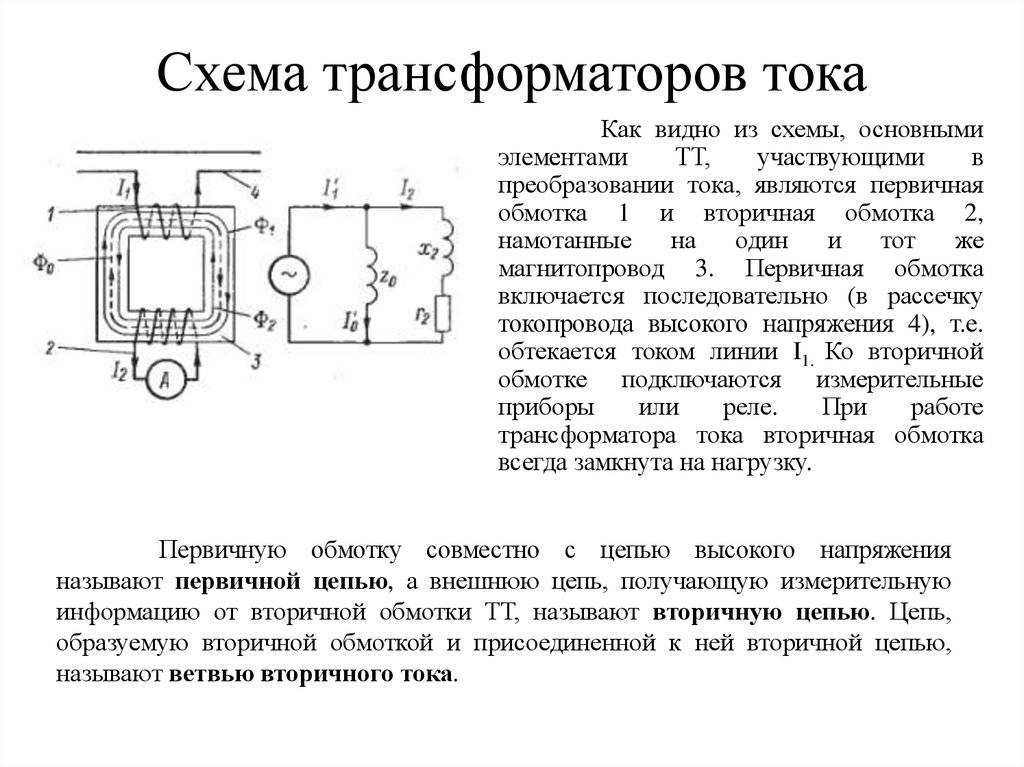

Рис. 3. Принципиальная схема трансформатора тока

В отличие от трансформаторов напряжения, ТТ оснащены только одним витком первичной обмотки (см. рис. 4). Этим витком часто является шина, проходящая сквозь кольцо сердечника с намотанными на него вторичными обмотками (см. рис. 5).

Рис. 4. Схематическое изображение ТТ

Рис. 5. Устройство ТТ

Иногда в роли первичной обмотки выступает проводник электрической цепи. Для этого конструкция сердечника позволяет применить шарнирное соединение частей трансформатора для обхвата провода (см. рис. 6).

Рис. 6. ТТ с разъемным корпусом

Сердечники трансформаторов выполняются способом шихтования кремнистой стали. В моделях высокого класса точности сердечники изготовляют из материалов на основе нанокристаллических сплавов.

Принцип действия.

Основная задача токовых трансформаторов понизить (повысить) значение тока до приемлемой величины. Принцип действия основан на свойствах трансформации переменного электрического тока. Возникающий переменный магнитный поток улавливается магнитопроводом, перпендикулярным направлению первичного тока. Этот поток создается переменным током первичной катушки и наводит ЭДС во вторичной обмотке. После подключения нагрузки начинает протекать электрический ток по вторичной цепи.

Зависимости между обмотками и токами выражены формулой: k = W2 / W1 = I1 / I2 .

Поскольку ток во вторичной катушке обратно пропорционален количеству витков в ней, то путем увеличения (уменьшения) коэффициента трансформации, зависящего от соотношения числа витков в обмотках, можно добиться нужного значения выходного тока.

На практике, чаще всего, эту величину устанавливают подбором количества витков во вторичной обмотке, делая первичную обмотку одновитковой.

Линейная зависимость выходного тока (при номинальной мощности) позволяет определять параметры величин в первичной цепи. Численно эта величина во вторичной катушке равна произведению реального значения тока на номинальный коэффициент трансформации.

В идеале I1 = kI2 = I2W2/W1. С учетом того, что W1 = 1 (один виток) I1 = I2W2 = kI2. Эти несложные вычисления можно заложить в программу электронного измерителя.

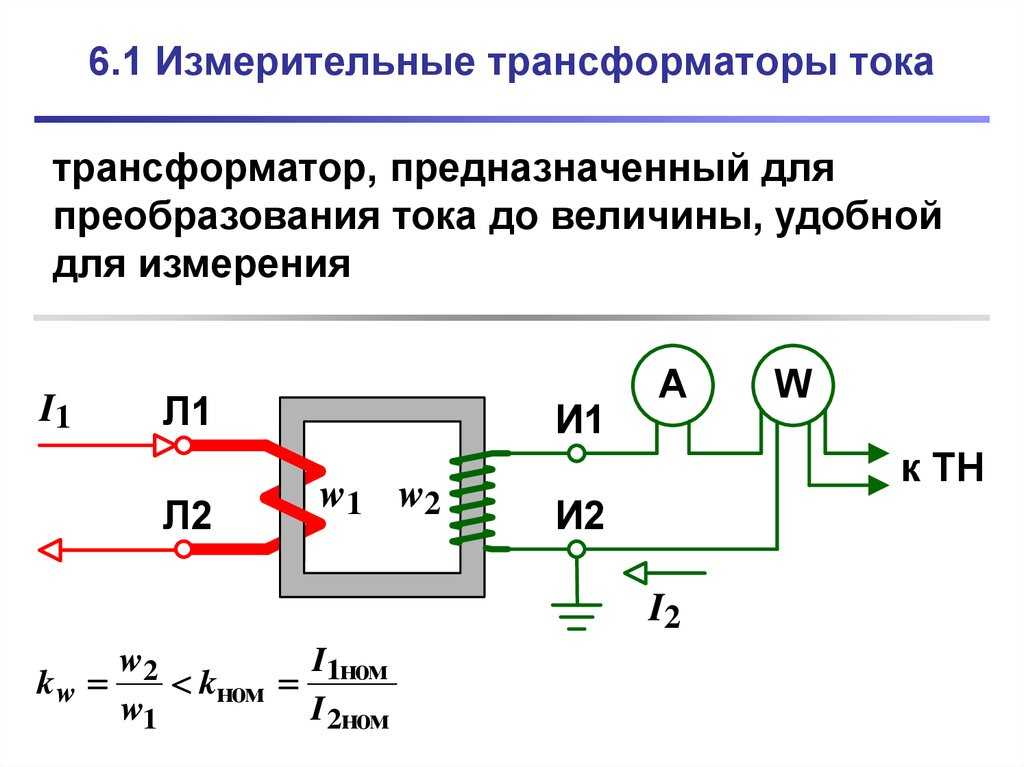

Рис. 7. Принцип действия трансформатора тока

На рисунке 7 не показан нагрузочный резистор. При измерениях необходимо учитывать и его влияние. Все допустимые погрешности в измерениях отображает класс точности ТТ.

Схемы подключения

Обмотки трехфазных ТТ могут быть подключены «треугольником» или «звездой» (см. рис. 8). Первый вариант применяется в тех случаях, когда необходимо получить большую силу тока в цепи второй обмотки или требуется сдвинуть по фазе ток во вторичной катушке, относительно первичной. Второй способ подключения применяется, если необходимо отслеживать силу тока в каждой фазе.

Рисунок 8. Схема подключения трехобмоточного ТТ «звездой» и «треугольником»

При наличии изолированной нейтрали, может использоваться схема для измерения разности токов между двумя фазами (см. А на рис. 9) или подключение «неполной звездой» (B).

Рисунок 9. Схема подключения ТТ на разность двух фаз (А) и неполной звездой (В)

Когда необходимо запитать защиту от КЗ на землю, применяется схема, позволяющая суммировать токи всех фаз (см. А на рис 10.). Если к выходу такой цепи подключить реле тока, то оно не будет реагировать на КЗ между фазами, но обязательно сработает, если происходит пробой на землю.

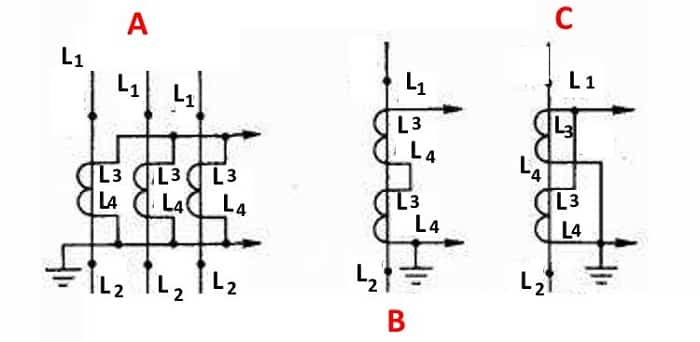

Рис 10. Подключения: А – для суммы токов всех фаз, В и С — последовательное и параллельное включение двухобмоточных ТТ

В завершении приведем еще два примера соединения вторичных обмоток ТТ для снятия показаний с одной фазы:

Вторичные катушки включаются последовательно (В на рис. 10), благодаря этому возникает возможность измерения суммарной мощности.

Вторичные обмотки соединяются параллельно, что дает возможность понизить КТ, поскольку происходит суммирование тока в этих катушках, в то время как в линии этот показатель остается без изменений.

Когда нужны трансформаторы тока?

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

1. При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
2. Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
3. Используются для учета электроэнергии с помощью счетчика.

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

https://youtube.com/watch?v=FoZehRt5jEU

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

1. Для измерения показателя счетчика.
2. Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

• предназначенные для работы на открытом воздухе;
• функционирующие в закрытом помещении;
• используемые в качестве встроенных элементов электрооборудования;
• накладные, предназначенные для для проходного изолятора;
• переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки. Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

• сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
• бумажно-масляную;
• газонаполненную;
• залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

• номинальное напряжение сети;
• параметр номинального тока первичной и вторичной обмотки;
• коэффициент трансформации;
• класс точности;
• особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению. Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

ВИДЫ И ТИПЫ ТРАНСФОРМАТОРОВ ТОКА

Современные производители предлагают широкую номенклатуру трансформаторов. Чтобы облегчить выбор была разработана система классификации ТТ по нескольким параметрам.

По назначению.

• измерительные – комплектуются приборами учета, подключенными к вторичной обмотке;
• защитные – в состав входят разнообразные реле;
• промежуточные – основная задача, это преобразование параметров тока первичной электросети и приведение этих значений к величинам пригодным для функционирования внешних потребляющих устройств;
• многоступенчатые – имеют несколько вторичных обмоток, чем обеспечивают более широкие возможности трансформации;
• лабораторные – повторяют принципиальную конструкцию многоступенчатых, но обеспечивают более высокий класс точности.

Их установка регламентируется стандартами категорий размещения для электрооборудования ГОСТ 15150-69. В зависимости от модели допускается установка, как на открытом воздухе, так и в распределительном щитке открытого типа (ОРУ).

Внутренние.

Допускается установка только в закрытом помещении (специализированном или с дополнительно обустроенной вентиляцией по ГОСТ 15150-69) в ЗРУ или КРУ (закрытое или комплектное).

Встроенные.

Являются частью конструкции другого электрооборудования. Как правило, для обеспечения дифференциальной защиты общего устройства.

Переносные.

Оборудование для измерений и испытаний электросетей и других электрических устройств. К примеру, лабораторные и измерительные трансформаторы тока.

Специальные.

Используются в качестве электрооборудования на транспорте (морские суда и электровозы) или на производстве (высокочастотные электропечи).

ПО СПОСОБУ УСТАНОВКИ, ТИПУ ОБМОТОК

Проходные.

Такие устройства имеют специфическую конструкцию, позволяющую устанавливать их в стенных проемах или на металлических основаниях. Как правило, такие ТТ используются на старых трансформаторных подстанциях, выполняет функцию проходного изолятора.

Специфика их конструкции состоит в расположении контактов первичной обмотки, один вывод расположен сверху другой снизу.

Опорные.

Монтируются на ровном опорном основании. Отличительной особенностью конструкции является наличие контактов первичной обмотки в верхней части устройства либо по бокам корпуса.

По способу трансформации:

• одноступенчатые — один коэффициент;
• многоступенчатые – несколько коэффициентов.

Трансформаторы тока зачастую переделывают (как одно-, так и многоступенчатые), путем изменения числа витков на катушках. Однако при этом существенно снижается коэффициент точности.

По конструкции или наличию первичной обмотки ТТ можно классифицировать на:

Без первичной обмотки: встроенные, шины, разъёмные. Фактически, они состоят из магнитопровода со вторичной обмоткой. Функцию первичной обмотки выполняет стержень высоковольтного ввода электроцепи.

Одновитковые: стержневые и u-образные. Используется на подстанциях промышленных предприятий для подключения устройств учета энергии.

Многовитковые: петлевые, звеньевые. Используются в сложных многофазных сетях для контроля нескольких фаз.

ПО ТИПУ ИЗОЛЯЦИИ

Суть такой классификации состоит определении способа изоляции обмоток.

Согласно ГОСТ 7746-2015, при производстве трансформаторов применяются следующие типы изоляционных материалов:

1. Твёрдые: фарфор, бакелит, полимерные материалы типа капрона или эпоксидной смолы;
2. Вязкие — компаунды изоляционных материалов;
3. Смешанные – бумажно-масляные изоляционные материалы;
4. Газовые: элегаз или воздух.

Классов трансформаторов тока по напряжению бывает только два — до одного киловатта и более.
