Пошаговая инструкция работы с арка-610

Отрубка несущей панели в размер с помощью гильотины

Гильотина для рубки профиля в размер.

Необходимую длину профиля можно посчитать с помощью нашего калькулятора.

Гильотинные ножницы предназначены для отруба сформированной панели в заданный размер. Имеют электромеханический привод состоят из рамы,на которой установлена пара ножевых балок с закрепленными на них нижними ножами. Верхний нож, связанный со штоком, закреплен в направляющих перемещающихся по колонкам, производит отрезание панели.

Датчик, контролирующий длину профиля.

Датчик устанавливаетя на необходимый размер профиля. При его срабатывании прокат профиля останавливается.

Необходимый размер панелей задается и контролируется электроникой, с пульта управления.

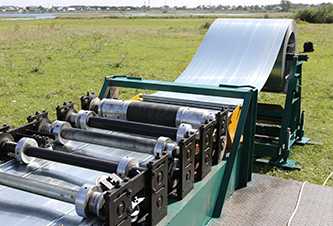

Заправка рулонной стали в прокатный профилеобразующий стан

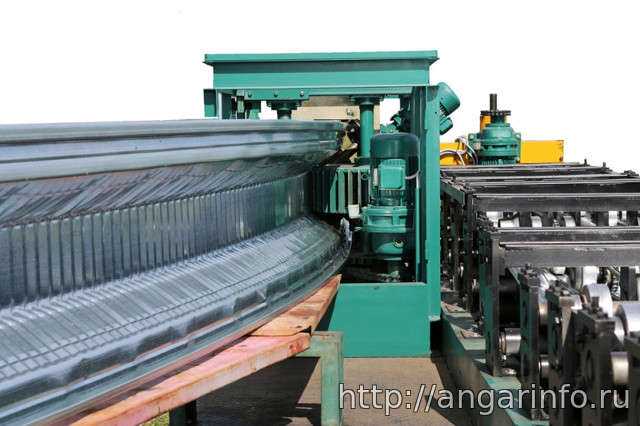

Прокат металла и формирование арочного профиля.

Прокатный стан формирует уникальную трапециевидную форму профиля. Она экономичнее П-образного на 25%.

Прокатный профилеобразующий стан предназначен для формирования и калибрования несущих панелей — профилей.

В качестве прижимных роликов на верхних валах заправочной и тянущей клетей используются ролики с полиуретановым контактным слоем.

Рабочая клеть состоит из стоек с подшипниковыми корпусами, валов, роликов, нажимных винтов.

Ролики приводятся во вращение от электродвигателя через моторедуктор и цепные передачи.

Клеть имеет несколько верхних и нижних валов с наборами роликов. Зазор между верхними и нижними роликами выставляется винтами в зависимости от толщины формуемого металла.Станина предназначена для крепления деталей, узлов, приводов стана имеет дополнительные перегородки жесткости и выполнена из швеллера с соединением сваркой.

Трапециевидный профиль, формируемый комплексом для бескаркасного строительства АРКА 610.

Готовый профиль имеет ширину 610 мм.

Заказать оборудование для бескаркасного строительства арка в аренду

Профилегибочный комплекс «Арка 610» — это оборудование, позволяющее непосредственно на стройплощадке изготавливать трапецеидальные холодногнутые профили из оцинкованной или окрашенной рулонной стали толщиной до 1,5 мм. Данные характеристики арки являются основными в технологии бескаркасного строительства, поскольку арка является самонесущей опорной конструкцией. Данные профили сшиваются между собой специальной машинкой и в результате возводится бескаркасное арочное сооружение. Комплекс позволяет строить здания шириной до 36 м и высотой до 14,5 м без ограничения длины.Бескаркасные арочные сооружения могут иметь различное назначение: ангары и склады;строительные объекты;зернохранилища;производственные помещения различного назначения;надстраиваемые офисные этажи и тд.1. Основная стоимость аренды оборудованияСтоимость аренды оборудования (НДС не предусмотрен) — 26 000 руб./сут.Стоимость аренды оборудования (с НДС) – 30 680 руб./сут.Минимальный срок аренды – 10 дней. (без учета дней транспортировки)2. Стоимость аренды оборудования во время транспортировки- 30% от основной стоимости аренды (при расстоянии до 3000 км от Челябинска)- 50% от основной стоимости аренды (при расстоянии более 3000 км от Челябинска)Расчитывается по формуле:Осн. стоимость аренды х 100 /30 х количество дней в пути (туда-обратно)3. Стоимость аренды специалиста- Наладка оборудования и обучение – 7 000 руб./сут. (любой срок)- Принятие участия в руководстве стройки — 10 000 руб./сут. (мин. 2 человека)Проезд специалиста туда-обратно, питание и проживание оплачиваются дополнительно.

		Покрасочное оборудование, поставляемое компанией &

		Компания «Станкоцентр ПРО» предлагает

		Станок оцилиндровочный «Терем8000В» предназначен д

		У нас отличные новости! Теперь Вы можете приобрест

		Профилегибочный комплекс «Арка 610» — это оборудов

xitАртикул4102964705

Нагрузочные модули для тестирования в аренду

Завод-изготовитель “Мобильная Энергия” предлагает в аренду нагрузочные модули для тестирования:-Дизельных электростанций (ДЭС)-ГазоПоршневых установок (ГПУ)-ГазоТурбинных установок (ГТУ)-Источников бесперебойного питания (аккумуляторы)-Турбин и Двига…

Оборудование для розлива, укупорки и этикетировки лакокрасочной продукции в банки

Стоимость оборудования может меняться в зависимости от комплектации. Точную цену и комплектность уточняйте у менеджеров компании.ТипполуавтоматТип дозатораПолуавтоматические поршневые дозаторыТип наклеиваемой этикеткисамоклеящаяся этикеткаТип этикети…

Автоотгрузка: оборудование для загрузки зерна и масличных в автотранспорт

Аккуратная загрузка с использованием техники компании Bühler.Погрузка зерновых, злаков, семян масличных культур и дериватов.Пропускная способность до 600 тонн в час, с загрузочной горловиной.Использование в силосных элеваторах и обрабатывающей промыш…

Kovalevsky V. 2000-2023

Политика конфиденциальности

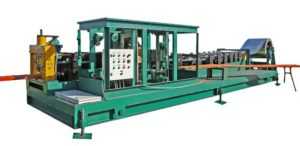

АРКА-610 (Производство: Россия, Челябинск)

Мобильный профилегибочный комплекс для производства бескаркасных арочных сооружений АРКА-610 производит холодногнутые профили, выполняющие в бескаркасных зданиях несущие и ограждающие функции, из рулонной оцинкованной стали толщиной 0,6-1,5 мм непосредственно на стройплощадке шириной до 36 метров и высотой до 14,5 метров.

Этот комплекс зарекомендовал себя как надежное оборудование, позволяющее строить бескаркасные сооружения с низкой себестоимостью строительства в полевых условиях.

Стоимость полного комплекта оборудования «Арка 610» — 2 800 000 руб.

Технические характеристики станка “АРКА-610” и состав комплекта поставки

Обзор оборудования для строительства бескаркасных арочных ангаров

В начале 90-х годов в Россию были завезены первые мобильные комплексы американской компании M.I.C. Industries, Inc., именуемые ABM (Automatic Building Machine), позволяющие в короткие сроки возводить бескаркасные арочные ангары, промышленные здания и сооружения при значительной экономии строительных материалов и человеческих ресурсов. Это была революция в промышленном строительстве, давшая толчок новому направлению строительного бизнеса.

Мы работаем по всей России. Оставьте заявку на расчет стоимости ангара на нашем сайте, сравните сметы разных компаний и выберите лучшее предложение.

Технология бескаркасного строительства и по сей день не теряет своей популярности, несмотря на появление в строительной индустрии новых технологий и материалов. Именно скорость возведения ангаров и их относительная дешевизна не позволяют данной технологии терять свои позиции.

Если вы задумались об открытии данного направления деятельности вам необходимо разобраться в огромном многообразии оборудования для производства и строительства бескаркасных ангаров.

Если вы еще не знакомы с технологией строительства бескаркасных ангаров, то рекомендуем предварительно ознакомиться с одноименной статьей, раскрывающей суть технологии.

Существуют стационарные и мобильные комплексы для производства арок из листовой стали. В первом случае арочные панели производятся в цеху, а затем доставляются на строительную площадку для монтажа. Мобильные же комплексы позволяют осуществлять и производство и строительство непосредственно на самой строительной площадке. Именно поэтому они получили более широкое распространение.

Еще каких-то пару десятков лет назад выбор оборудование ограничивался двумя-тремя моделями импортного производства, преимущественно американского, поэтому особо заморачиваться по этому поводу не приходилось. Сегодня же, кроме ранее доминировавших производителей, можно встретить оборудование для строительства бескаркасных ангаров российского и китайского производства. По-прежнему самым качественным, но при этом и дорогим, считается оборудование американского производства от ранее упоминавшейся компании M.I.C. Industries, Inc.

Стандартный минимальный комплект оборудования для строительства бескаркасных ангаров составляет:

• разматыватель — выполняет размотку рулона металла и подачу на прокатный стан;
• стан прокатный — выполняет прокат прямых профилей и имеет отрезное устройство;
• стан гибочный — придает заготовкам арочный профиль;
• приемные столы — принимают заготовки со станов;
• фальцезакаточная машинка ручная — герметично скрепляет арки в арочные секции;
• трансформатор, дизельный генератор — для электропитания оборудования;
• траверса с двумя захватами — для подъема и установки арок.

Современные станки, в том числе производимые китайской компанией Yingkou Sanxing Roll Forming CO., Ltd позволяют получать несущую арку за один проход, исключив операцию прокатки прямой панели.

И так, какое оборудование сегодня можно встретить на рынке.

Радуга-МБС (Производство: Россия, Тамбов)

Оборудование “Радуга-МБС” позволяет из рулонного оцинкованного металла или металла с полимерным покрытием, непосредственно на строительной площадке, быстро производить элементы бескаркасного арочного сооружения и вести его монтаж. Профиль, изготавливаемый на оборудовании, является несущим и поэтому бескаркасное сооружение не требует использования колонн, ферм и опор, а также внушительных фундаментов, что позволяет троекратно сэкономить на себестоимости и скорости строительства, по сравнению с каркасными сооружениями.

Стоимость полного комплекта оборудования «Радуга-МБС»:

• январь 2017 —2 200 000 руб.;
• февраль 2017 —2 300 000 руб.;
• март 2017 —2 400 000 руб.

Технические характеристики станка “Радуга-МБС” и состав комплекта поставки

ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА АНГАРА

Ответьте на 5 вопросов, чтобы сравнить сметы на строительство ангара от разных организаций и выбрать лучшее предложение.

Тема:
Выберите назначение ангара Производство Зернохранилище Крытый ток Овощехранилище Коровник (свинарник) Птицеферма Склад Гараж Спортивные сооружения Торговый комплекс Административное здание Другое
Бескаркасный ангар Каркасный ангар из ЛМК Тентовый ангар Ангар из сэндвич панелей Воздухоопорный (пневмоангар) Другой
Арочный Арочный с вертикальной стеной Прямостенный Полигональный Шатровый Другой
Только металлоконструкции Ангар под ключ
В ближайший месяц В ближайшие 2-3 месяца Через 3 месяца Через полгода Через год Еще не определились
Опишите кратко дополниельные требования, например, количество и размеры ворот, требуется ли монтаж окон, утепления, освещения, инженерных систем, требования к фундаменту и т.д.
Ширина:
Длина:
Высота:
Ваш E-mail *:
Телефон *:
Регион*:
* По указанным параметрам будет сформирована заявка и оправлена подрядчикам для расчета и предоставления сметы. С Вами могут связаться некоторые наши партнеры для уточнения деталей необходимых для расчета.Вы сможете сравнить цены от разных строительных организаций и получить объективную оценку стоимости работ на Вашем объекте, а также выбрать наилучшее предложение.

Оборудование для производства бескаркасных ангаров

При строительстве арочных бескаркасных ангаров производственное оборудование используют прямо на месте строительства, так как транспортировать оборудование более удобно, чем перевозить длинные и изогнутые арки.

Чтобы производить арочные бескаркасные ангары необходимо иметь в своем «арсенале» следующий минимальный комплект оборудования:

• Разматыватель – выполняет размотку рулона металла и подачу на прокатный стан (1 шт);
• Стан прокатный – выполняет прокат прямых профилей. Имеет отрезное устройство (1 шт);
• Стан гибочный – придает заготовкам арочный профиль (1 шт);
• Приемные столы – принимают заготовки со станов. Соответственно прямой и полукруглый столы (2 шт);
• Фальцезакаточная машинка ручная – герметично скрепляет арки в арочные секции (1 шт);
• Трансформатор, дизельный генератор – для электропитания оборудования (1 + 1 шт);
• Траверса с двумя захватами – для подъема и установки арок (1 шт).

Рассмотрим некоторые виды профилегибочных машин для производства бескаркасных ангаров арочного типа.

Детальное описание

Продаем станок Радуга-МБС для строительства быстровозводимых, бескаркасных ангаров и зданий арочного типа!

Приобретался в начале 2016 года под определенные объекты!

Станок в отличном состоянии и работает превосходно! Строительство арочного ангара в 1000 кв.м. за 15 дней!

Основные характеристики: — ширина заготовки рулонной стали: 600 мм (+/-2мм) — толщина заготовки рулонной стали: от 0,5 до 1,5 мм! — скорость проката: 18 м/мин! — ширина арочных конструкций: от 6 до 24 м.! — длина возводимого ангара: не ограничена!

Состав линии (с учетом дополнительных опций): — Стан прокатный, гильотинный, гибочный; — Разматыватель рулонный стали; — Доп. платформа с двумя разматывателями. — Столы: 27 шт.; — Закаточная машинка: 2 шт.; — Трансформатор – 1 шт.; — Траверса для подъема арок; — Тент для укрытия станка.

Доставка в любой регион России.

Поможем сразу запустить производство! Звоните или пишите прямо сейчас! Ответим на все интересующие вопросы!

Источник

Нужно построить арочное сооружение!? Узнай больше!

Мобильное профилегибочное оборудование для профессионального производства бескаркасных арочных конструкций АРКА 610

<iframe height=»360″ frameborder=»0″ width=»450″ src=»http://video.yandex.ru/iframe/anastasya-gumeniuk/r4a54eqfqq.3800/»></iframe>

Назначение

 Профилегибочный комплекс «Арка 610» — это оборудование, позволяющее непосредственно на стройплощадке изготавливать трапецеидальные холодногнутые профили из оцинкованной или окрашенной рулонной стали толщиной до 1,5 мм. Данные характеристики арки являются основными в технологии бескаркасного строительства, поскольку арка является самонесущей опорной конструкцией. Данные профили сшиваются между собой специальной машинкой и в результате возводится бескаркасное арочное сооружение. Комплекс позволяет строить здания шириной до 36 м и высотой до 14,5 м без ограничения длины.

 Сферы применения

Бескаркасные арочные сооружения могут иметь различное назначение:

• ангары и склады;
• строительные объекты;
• зернохранилища;
• производственные помещения различного назначения;
• надстраиваемые офисные этажи и тд.

 Преимущества

1. оборудование «Арка 610» позволяет на профессиональном уровне заниматься строительством быстровозводимых бескаркасных сооружений шириной до 36 м, высотой до 14,5 м неограниченной длины;
2. мобильность комплекса, легкость в установке и запуске позволяет качественно и в кратчайшие сроки осуществлять строительство арочных сооружений в различных климатических зонах;
3. на оборудовании «Арка 610» имеется возможность работать как в ручном, так и в автоматическом режиме с применением ЧПЦ европейских производителей;
4. установка рулона стали на отдельные разматыватели позволяет в процессе эксплуатации значительно экономить на привлечении спецтехники (крана) на стройплощадку;
5. на оборудовании формуется уникальный профиль, не имеющий аналогов в России, выдерживающий большие ветровые и снеговые нагрузки;
6. за один проход через формующие ролики станок изготавливает профиль с полезной площадью 610 мм при входящей ширине листа 914 мм, что позволяет в разы ускорить возведение арочных конструкций;
7. формующие ролики изготовлены на высокоточных станках с ЧПУ из высоколегированной инструментальной стали, термообработанны и имеют ганическое покрытие;
8. усиленные цепи итальянского производителя надежны и имеют высокую степень стойкости при эксплуатации;
9. надежный механизм отруба заготовки в заданный размер изготовлен с использованием специальной стали и применнием мотор-редуктора европейского производителя, что обеспечивает длительную и безотказную работу;
10. закаточная машина позволяет герметично и надежно сшивать профили между собой;
11. легкая переустановка роликов на закаточной машине позволяет запускать ее с той стороны конструкции, на которой она завершила работу;
12. усиленные цепи итальянского производителя надежны и имеют высокую степень стойкости при эксплуатации.

Технические характеристики комплекса «Арка 610»

Наименование характеристики	Значение
Габаритные размеры станка (мм)	7600х2250х2300
Габаритные размеры разматывающего устройства (мм)	1492х2500х1710 (зависит от диаметра рулона)
Общий вес (кг)	8000
Суммарная мощность (кВт): — мощность формирования — мощность изгиба — мощность резки — мощность закатки	16,7 — 7,5 — 4,0 — 3,0 — 2,2
Рабочая скорость (м/мин): — прямая панель — арочная панель — фальцевание (закатка)	— 5 — 13 — 6
Материал роликов	Сталь 40, твердость HRC 58-62, термообработанны
Материал вала роликов	Сталь 40, термообработанны
Материал резака	Сталь Cr12
Блок управления PLC	компьютер фирмы «Autonics»
Количество этапов роликового формирования	13
Ширина входного листа (мм)	914
Ширина арочной панели (мм)	610
Глубина пазов (мм)	203
Толщина листа (мм)	0,6 — 1,5
Стандарт электричества	380 В / 50 Гц / 3-х фазный
Коэффициент использования панели	66 %
Макс. выдерживаемый вес разматывателя стали (кг)	5000
Допустимый пролет	<36 м (рекомендуемый до 30 м в 3-4-х снег. районах)

Параметры профиля арки

Профиль арки
Ширина законченной панели	60 см
Наименьший пролет	15 м
Наибольший пролет	36 м
Ширина стальной полосы	90,80 — 91,44 см
Толщина стали	0,6 — 1,5 мм
Диаметр стального рулона	внутренний — 48, 23-53, 35 смвнешний — макс. 101,60 см
Макс. вес рулона	5000 кг

Стоимость полного комплекта оборудования «Арка 610» — 2 420 000 руб.

Комплектация станка «Арка 610» :

— разматыватель рулонной стали — 1 шт.- закаточная машина — 1 шт.- столы для прямых панелей — 8 шт.- столы для арочных панелей — 8 шт.- боковые столы для прямых панелей — 8 шт.- подвесная балка (траверса) — 1 шт.- подвесной зажим (захват) — 4 шт.- инструкция по эксплуатации — 1 шт.

Просмотров 255

Обновлено 09.09.2018

“Радуга-МБС”

Из полученного на оборудовании профиля, монтируются арочные сооружения любых размеров. Радиус и ширина арки регулируемые от 3 до 21 метра. Профиль является несущим, поэтому не требуется никаких каркасов. Оборудование в собранном виде транспортируются на автомобиле и эксплуатируются непосредственно на строительной площадке.

Принцип работы машины основан на непрерывном формовании (при скорости 18 метров в минуту) из рулонного металла шириной 600 мм прямых и дугообразных строительных панелей, которые соединяются в секции по 5 штук с помощью ручной электрической закаточной машины, входящей в комплект поставки. Затем, с помощью автокрана, арочные секции устанавливаются на подготовленный фундамент и соединяются между собой той же закаточной машиной. Такое соединение является герметичным и исключает применение болтов, гаек, заклепок и уплотнительных материалов. незначительный вес сооружения позволяет обходиться без закладки мощных фундаментов, что значительно упрощает, ускоряет и удешевляет процесс строительства.

Рулонную оцинкованною сталь шириной 600 мм, которая используется в оборудовании “Радуга-МБС” получается при раскрое стандартного рулона шириной 1250 мм. Для этого наша организация может предложить простую и дешевую, но эффективную и надежную линию продольной резки рулонной стали “ЛПР-1250”.

Одним из важнейших преимуществ технологии бескаркасного строительства является возможность регулирования радиуса арочных панелей, что позволяет. возводить сооружения с пролетом от 6 до 21 метра в зависимости от требований заказчика, при этом длина их не ограничена.

Основные преимущества перед традиционными технологиями. — сроки строительства в 10 раз меньше. — стоимость строительства в 3 раза ниже. — более высокие эксплуатационные характеристики.

Предлагаемое оборудование высоко оценили не только строительные компании, но и администрации областей, управления сельского хозяйства.

Все поставляемое оборудование ООО “Радуга-Кровля” обеспечивает гарантийное и послегарантийное обслуживание оборудования. Высококвалифицированный персонал организации готов осуществлять регулировку, профилактику, устранить любые эксплуатационные проблемы оборудования. Если потребуется, специалисты произведут профилактику или ремонт оборудования прямо на месте, а так же обучат персонал.

Практические рекомендации по наиболее эффективному применению арочных здании и сооружения: складские помещения, мастерские, овощехранилища, зернохранилища, покрытие для спортивных комплексов, торговые павильоны, теннисные корты, временные укрытия, сооружения военного назначения.

Технические характеристики оборудования “Радуга-МБС” :

Заготовка: рулонная оцинкованная сталь ГОСТ 14918-9, ХП, 1 класса цинкового покрытия.

Источник

Мобильная профилегибочная установка PR-600 U

Мобильный станок для бескаркасных ангаров PR-600 U стоит более 90 000 евро и производится компанией ЕХW (Польша). За такие деньги будущий владелец приобретает:

• мобильную установку, сгибающую профиль под бескаркасную арку из рулонной стали (диаметр бобины – не более 600 мм, вес – не более 4 тонн) толщиной от 0,8 до 1,2 миллиметров.
• радиус гибки профиля равен 6,5 метрам. А скорость гибки профиля доходит до 18 метров в минуту.

При этом сама мобильная установка PR-600 U состоит из двух модулей: прокатного стана, образующего профиль, и гибочной машины, формирующей профилированную арку. Причем прокатный стан (первый узел PR-600 U) укомплектован собственной гильотиной, обрезающей разматываемый рулон стали, формируя плоские полуфабрикаты нужной длины.

Сама установка собирается из модулей прямо на строительной площадке и подключается к промышленной или бытовой электросети. Причем мощность агрегатов прокатного стана равна 7,5 кВт, а гибочный модуль расходует всего 3 кВт. То есть, производство арочных профилей для бескаркасного ангара можно наладить прямо на месте его строительства.

В качестве сырья для производства арочных профилей используется рулонный прокат шириной 1250 миллиметров. Причем в профилирующий модуль загружают раскроенный лист, шириной 625 миллиметров (1/2 от габаритов стандартного рулона).

Полученные на выходе из гибочного модуля станка PR-600 U профили сшивают пакетами по 5 штук и монтируют на фундаменте ангара. В финале пакеты профилей сшиваются с помощью особой зашивочной машины, образующей герметичный шов, как наружного, так и внутреннего типа. Причем на основе профилей от PR-600 U можно построить сооружение с шириной пролета от 6 до 25 метров, не используя в процессе соединения арочных элементов ни одного болта и гайки.

Радуга-МБС (Производство: Россия, Тамбов)

Оборудование “Радуга-МБС” позволяет из рулонного оцинкованного металла или металла с полимерным покрытием, непосредственно на строительной площадке, быстро производить элементы бескаркасного арочного сооружения и вести его монтаж. Профиль, изготавливаемый на оборудовании, является несущим и поэтому бескаркасное сооружение не требует использования колонн, ферм и опор, а также внушительных фундаментов, что позволяет троекратно сэкономить на себестоимости и скорости строительства, по сравнению с каркасными сооружениями.

Стоимость полного комплекта оборудования «Радуга-МБС»:

• январь 2017 —2 200 000 руб.;
• февраль 2017 —2 300 000 руб.;
• март 2017 —2 400 000 руб.

Технические характеристики станка “Радуга-МБС” и состав комплекта поставки

Станок радуга для ангаров характеристика

На данной странице представлены документы и иллюстрации, а так же видео файлы, которые относятся к оборудованию и продукции что выпускает наша организация. Здесь можно найти приложения, которые не вошли в основное описание оборудования.

Оборудование для строительства бескаркасных арочных сооружений «Радуга-МБС»:

Техническое описание оборудования «Радуга-МБС»: скачать

Фотографии оборудования «Радуга-МБС» и процесса строительства на нем бескаркасных арочных сооружений, в архиве: скачать

Подборки Фотографии строительства бескаркасных арочных сооружений на оборудовании «Радуга-МБС» и готовых сооружений возведенных по этой технологии: Подборка №1, Подборка №2, Подборка №3.

(для просмотра видео роликов, как правило, требуется скачать их на жесткий диск компьютера)

Видео бескаркасного арочного ангара 18х100 метров, 2,5 Mb открыть

Видео бескаркасного арочного ангара 20х150 метров, 3,8 Mb открыть

Видео остановки общественного транспорта из арочной конструкции за городом, 1,9 Mb открыть

Видео бескаркасной арки въезда в организацию 1,9 Mb открыть

Видео внешнего вида оборудования «Радуга-МБС», 5,0 Mb открыть

Видео демонстрационной работы оборудования «Радуга-МБС», 3,4 Mb открыть

Оборудование для изготовления фальцевой кровли «Кровля-М»:

Техническое описание оборудования для фальцевой кровли «Кровля-М»: скачать

Разматыватели рулонной стали «РС-620» и «РС-1250»:

Техническое описание разматывателя рулонной стали «РС-620»: скачать

Техническое описание разматывателя рулонной стали «РС-1250»: скачать

Линия продольной резки рулонной стали «ЛПР-1250»:

Техническое описание линии продольной резки рулонной стали «ЛПР-1250»: скачать

Источник

Сфера и Сфера-1000 (Производство: Россия, Челябинск)

«Сфера-1000» является глубокой модернизацией станка «Сфера», выпускаемого с 2007 года. Оборудование обеспечивает 25% экономию средств на металл, при строительстве бескаркасных зданий. Иная форма профиля обеспечила повышение несущей способности конструкции и существенную экономию металла. Увеличилась и скорость возведения зданий за счет более широкого профиля. При этом «Сфера-1000» сохранила все удачные решения прототипа: высокую надежность, фантастическую выносливость, привлекательную цену, простоту в управление.

Несмотря на то, что «Сфера-1000» превосходит обычную «Сферу» по многим показателям, станки не являются взаимозаменяемыми. У «Сферы» минимальная ширина здания составляет 6 метров, против 14 метров у «Сферы-1000».

Стоимость полного комплекта оборудования «Сфера» — 2 300 000 руб.

Стоимость полного комплекта оборудования «Сфера-1000» — 2 800 000 руб.

Технические характеристики станков “Сфера” и “Сфера-1000” и состав комплекта поставки

АРКА-610 (Производство: Россия, Челябинск)

Мобильный профилегибочный комплекс для производства бескаркасных арочных сооружений АРКА-610 производит холодногнутые профили, выполняющие в бескаркасных зданиях несущие и ограждающие функции, из рулонной оцинкованной стали толщиной 0,6-1,5 мм непосредственно на стройплощадке шириной до 36 метров и высотой до 14,5 метров.

Этот комплекс зарекомендовал себя как надежное оборудование, позволяющее строить бескаркасные сооружения с низкой себестоимостью строительства в полевых условиях.

Стоимость полного комплекта оборудования «Арка 610» — 2 800 000 руб.

Технические характеристики станка “АРКА-610” и состав комплекта поставки

Производители российского оборудования для бескаркасного строительства

Одним из первых, кто наладил производство оборудования для бескаркасного строительства была тамбовская компания «Радуга-Кровля», которая еще в конце 90-х годов начала выпускать мобильные комплексы «Радуга-МБС», которые являлись прототипами американской MIC-120.

Впоследствии в России появилось еще несколько производителей аналогичного оборудования, среди которых стоит выделить:

— «Сфера» компании «Ажурсталь» (г.Челябинск; с 2007 г.); — «Арка 610» компании «Декор» (г.Тамбов; с 2012 г.); — «Радуга» ООО «Митеком-Плюс» (г.Москва).

Радуга-МБСРадуга-МБС

Арка 610

Наибольшую популярность среди российских производителей стали набирать станки «Сфера» и «Сфера-1000» компании «Ажурсталь». Первый станок предназначен для проката «П» профиля из листа шириной 600 мм и толщиной от 0.8 до 1.5 мм., второй для изготовления арок из «V» профиля из рулонной оцинкованной стали 1000 мм аналогичной толщины. Производитель заявляет о возможности строить ангары с шириной пролета 24 и 30 метров соответственно. Потребители данных станков отмечают недорогое и простое обслуживание данного оборудования. А постоянное совершенствование станков самим производителем только повышает его надежность и эксплуатационные характеристики. Кстати скорость проката профилей составляет 18 и 16 метров в минуту.

PR-600 U (Производство: Польша)

Мобильная профилегибочная установка PR-600 U предназначена для производства профилей дугообразной формы для строительства быстровозводимых бескаркасных арочных ангаров.

Профилегибочная установка состоит из двух модулей закрепленных на общей раме. Первый модуль – это профилегибочный стан с гильотиной для формирования начального профиля прямолинейной формы. И второй модуль вместе с общим пультом управления – для изгиба начального профиля в дугу с заданным радиусом.

Для изготовления профилей используется рулонная листовая сталь (оцинкованная, неоцинкованная, нержавеющая, с полимерным покрытием) толщиной 0,8 – 1,2 мм.

Профилегибочная установка разработана в версии мобильной, предназначенной для доставки прямо на стройплощадку, что обеспечивает быстрое изготовление непосредственно на строительной площадке конструктивных элементов сооружения и их монтаж.

Стоимость полного комплекта оборудования «PR-600 U» — 90 000 евро.

Технические характеристики станка “PR-600 U” и состав комплекта поставки

Источник

PR-600 U (Производство: Польша)

Мобильная профилегибочная установка PR-600 U предназначена для производства профилей дугообразной формы для строительства быстровозводимых бескаркасных арочных ангаров.

Профилегибочная установка состоит из двух модулей закрепленных на общей раме. Первый модуль – это профилегибочный стан с гильотиной для формирования начального профиля прямолинейной формы. И второй модуль вместе с общим пультом управления – для изгиба начального профиля в дугу с заданным радиусом.

Для изготовления профилей используется рулонная листовая сталь (оцинкованная, неоцинкованная, нержавеющая, с полимерным покрытием) толщиной 0,8 – 1,2 мм.

Профилегибочная установка разработана в версии мобильной, предназначенной для доставки прямо на стройплощадку, что обеспечивает быстрое изготовление непосредственно на строительной площадке конструктивных элементов сооружения и их монтаж.

Стоимость полного комплекта оборудования «PR-600 U» — 90 000 евро.

Технические характеристики станка “PR-600 U” и состав комплекта поставки

Источник
