Разъединители и заземлители предназначены для эксплуатации в следующих условиях:

Структура условного обозначения разъединителей РВЗ и РВФЗ:

в части воздействия климатических факторов внешней среды исполнения УХЛ категории «2» по ГОСТ 15150, при этом:
— верхнее рабочее значение температуры окружающего воздуха равно плюс 40°С;
— нижнее рабочее значение температуры окружающего воздуха — минус 60°С;
— высота над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры разъединителя и заземлителя.

Р	В	X	X	—	Х	XXX	—	Х	—	Х		УХЛ2
1	2	3	4		5		6		7		8		9

1 — разъединитель;2 — внутренней установки;3 — наличие или отсутствие проходных изоляторов: Ф – фигурный;4 — наличие или отсутствие заземлителей: З – заземлитель;5 — номинальное напряжение: 10 кВ;6 — номинальный ток: 630А, 1000А;7 — исполнения по расположению заземляющих ножей для РВЗ и РВФЗ:

· 1 — заземляющие ножи со стороны разъемных контактов;

· 2 — заземляющие ножи со стороны шарнирных контактов;

· 3 — заземляющие ножи с двух сторон;

8 — исполнения по расположению проходных изоляторов для РВФЗ:

· 1 — проходные изоляторы со стороны разъемных контактов;

· 2 — проходные изоляторы со стороны шарнирных контактов;

· 3 — проходные изоляторы с двух сторон;

9 — климатическое исполнение и категория размещения по ГОСТ 15150.

Структура условного обозначения заземлителя ЗР:

З	Р	—	X	X		УХЛ2
1	2		3		4		5

1 – заземлитель; 2 – рубящий тип; 3 – номинальное напряжение, кВ; 4 – номинальный ток, А; 5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Структура условного обозначения привода:

ПР	—	Х	—	X	X		УХЛ2
1		2		3		4		5

1 – привод рычажный; 2 – модель: 10 – заднего присоединения; 3 – вариант: I – длина рукоятки 250 мм, II – длина рукоятки 350 мм; 4 – индекс: «З» – с электромагнитным блок-замком, Ш – для высоковольтных распределительных шкафов; 5 – климатическое исполнение и категория размещения по ГОСТ 15150.

Основные параметры разъединителей

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее линейное напряжение, кВ	12
Номинальный ток, А	630	1000
Номинальный ток термической стойкости, кА	12,5	20
Время протекания тока термической стойкости, с: — для главных ножей — для заземляющих ножей	3 1
Номинальный ток электродинамической стойкости, кА	31,5	50
Номинальная частота, Гц	50
Тип атмосферы по ГОСТ 15150	II

Разъединители и заземлители отвечают требованиям технический условий ТУ 3414-021-35956516-2013.

Конструкция и принцип действия внутренних разъединителей

Разъединители однополюсные

Разъединитель РВО

Однополюсный разъединитель РВО состоит из цоколя, опорные изоляторы и токопровода служит основанием для установки опорных изоляторов и для крепления разъединителя. Токопровод состоит из неподвижных контактов и соединяющего их подвижного ножа. Во включенном положении нож удерживается специальным магнитным замком или зацепом, поэтому самопроизвольное открытие ножа под воздействием электродинамических сил, собственного веса ножа и сотрясений исключается. Магнитный замок или зацеп имеет ушко, в которое при включении и отключении разъединителя заводится палец ручной изоляционной штанги (шальтштанги). Открытие на угол свыше 750 ограничивается упором на скобе осевого контакта.

Разъединители РЛВОМ

Однополюсные разъединители РЛВОМ состоят из рамы с приводным валом, опорных изоляторов, контактов и ножей.

Принцип действия и управления разъединителем РЛВОМ аналогичен разъединителю РВ (см. ниже).

Разъединитель может иметь один дополнительный изолятор с неподвижным контактом, который устанавливается на опору, непосредственно в КРУ и служит для переключения электрической цепи (изменения схемы).

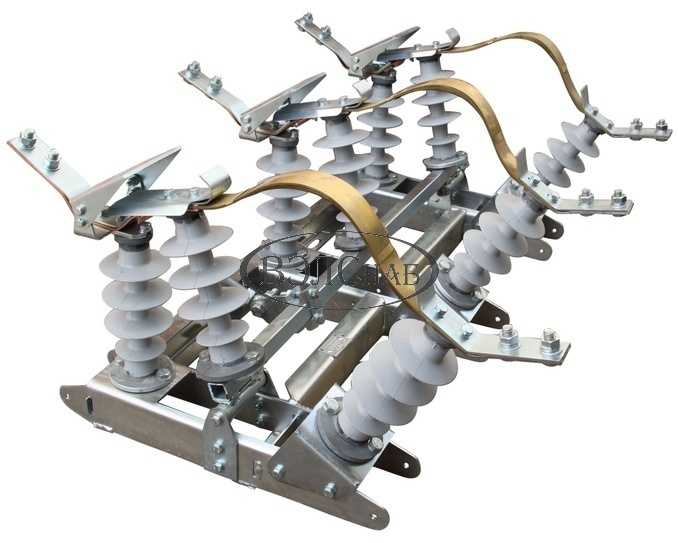

Разъединители трехполюсные

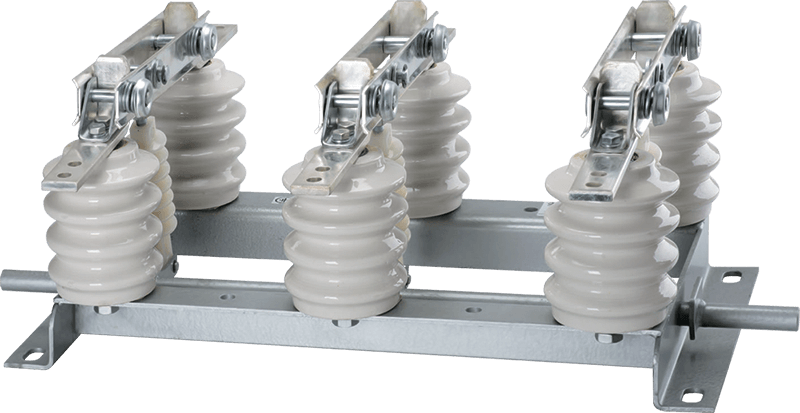

Разъединители РВ

Разъединители трехполюсные РВ представляют собой три токопровода, смонтированных на одной раме с общим валом, тягами и приводным рычагом. Токопровод состоит из двух неподвижных контактов и соединяющих их подвижного ножа. В трехполюсных разъединителях нож удерживается во включенном положении за счет тяг и вала.

Вращая вал посредством привода ПР-П (переднего присоединения) или типа ПР-10 (заднего присоединения), производят включение или отключение подвижных ножей.

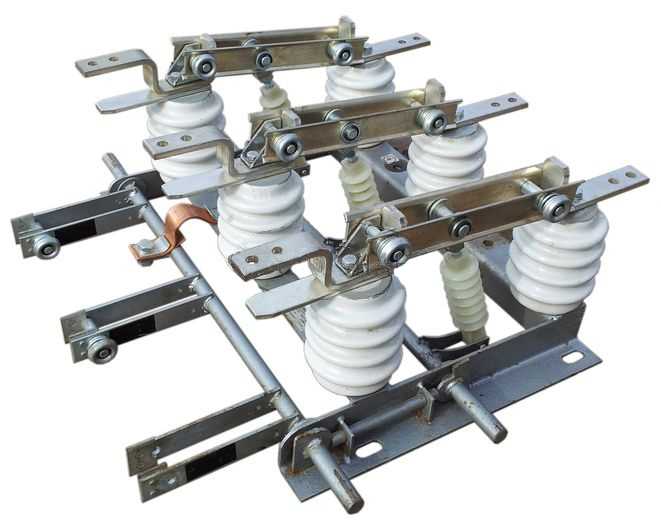

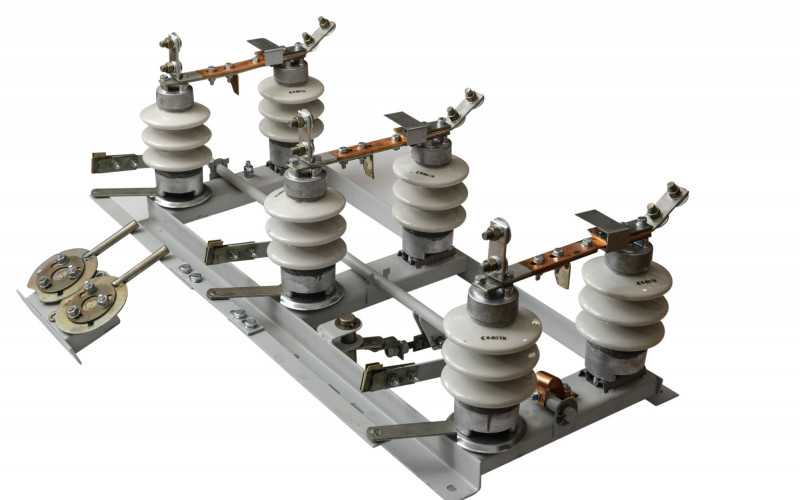

Разъединители РВЗ

Разъединители РВЗ в отличие от РВ, в зависимости от варианта исполнения, имеют один или два вала с заземляющими ножами. Для управления каждым заземляющим валом необходим отдельный привод.

В разъединителях РВЗ предусмотрена механическая блокировка между валом основных ножей и валом заземляющих ножей, исключающая ошибочные операции между заземляющими и основными ножами.

Разъединители РВФ

Разъединители РВФ отличаются от разъединителей РВ наличием проходных изоляторов (вместо опорных) с одной стороны или с двух сторон. В зависимости от исполнения разъединители имеют три фигуры и предназначены для установки где требуется выполнить изолированный переход из одного помещения (отсека) в другое без дополнительных проходных изоляторов.

Разъединители РВФЗ

Разъединители РВФЗ по конструкции, принципу действия и назначению аналогичны разъединителям РВФ и РВЗ. Неподвижные контакты всех типов разъединителей снабжены крепежными деталями для подсоединения токоведущих шин. В качестве коммутирующих контактов для внешних вспомогательных цепей применены контакты серии КСА. Количество цепей — по заказу. В разъединителях исполнения Т на номинальный ток 1000 А установлены межфазные изоляционные перегородки.

Для внутренней установки

в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
для заземления предварительно отключенных участков, при использовании стационарных заземлителей.

ОДНОПОЛЮСНЫЕ — типа РВО, РВК, РВР, РВПРВОРКП

Однополюсные
Марка	Стойкость, кА	Размеры, мм	Масса, кг
Электродинамическая (амплитуда)	Термическая	Длина	Ширина	Высота
РВO-10/400	41	16	468	72	156/429	5,9
РВО-10/630	52	20	468	72	160/433	6,3
РВ О-10/1000	100	40	480	92	163/440	11
РЛВОМ-10/1000	100	40	486	380	199/460	14…17
РВ К-10/2000	85	31,5	560	350	280/500	26
РВР(З)-10/2500	125	45	1050	470	318/545	65
РВР(З)-10/4000	200	71	610/1050	470	318/545	65
РВР(3)-20/6300	260	100	910/1400	700	680/1050	222
РВР(3)-20/8000	320	125	1400	700	680/1050	238
РВП(3)-20/12500	490	180	1600	820	857	625
Р В К-3 5/2000	115	45	980	700	550/1010	74

ТРЕХПОЛЮСНЫЕ — типа РВ, РВЗ, РВФ и РВФЗ

Марка	Вариант расположения заземляющих ножей	Вариант расположения проходных изоляторов	Габаритные размеры, мм, не более	Масса, кг, не более
L	H	B
РВ 10/1000 У3	—	I вар. – без проходных изоляторов.	654	199	472	28
РВ 10/630 У3	182	464	25
РВЗ 10/1000 I У3	I вар. – заземляющие ножи со стороны разъемных контактов рвз	I вар. – без проходных изоляторов.	704	197	622	30
РВЗ 10/630 I У3	186	589	28
РВЗ 10/1000 II У3	II вар. – зазем- ляющие ножи со стороны шарнирных контактов	I вар. – без проходных изоляторов.	197	622	30
РВЗ 10/630 II У3	186	589	28
РВЗ 10/1000 III У3	III вар. – зазем- ляющие ножи с двух сторон	I вар. – без проходных изоляторов.	744	197	745	33
РВЗ 10/630 III У3	186	713	31
РВФ 10/1000 II У3	—	II вар. – проходные изоляторы со стороны шарнирных контактов.	722	202	437	34
РВФ 10/630 II У3	32
РВФ 10/1000 III У3	—	III вар. – проходные изоляторы со стороны разъемных контактов.	437	34
РВФ 10/630 III У3	32
РВФ 10/1000 IV У3	—	IV вар. – проходные изоляторы с двух сторон	406	39
РВФ 10/630 IV У3	37
Р В Ф З 10/1000 I-II У3	I вар. – заземляющие ножи со стороны разъемных контактов	II вар. – проходные изоляторы со стороны шарнирных контактов.	199	649	39
Р В Ф З 10/630 I-II У3	35
Р В Ф З 10/1000 II-II У3	II вар. – заземляющие ножи со стороны шарнирных контактов	II вар. – проходные изоляторы со стороны шарнирных контактов.	39
Р В Ф З 10/630 II-II У3	35
