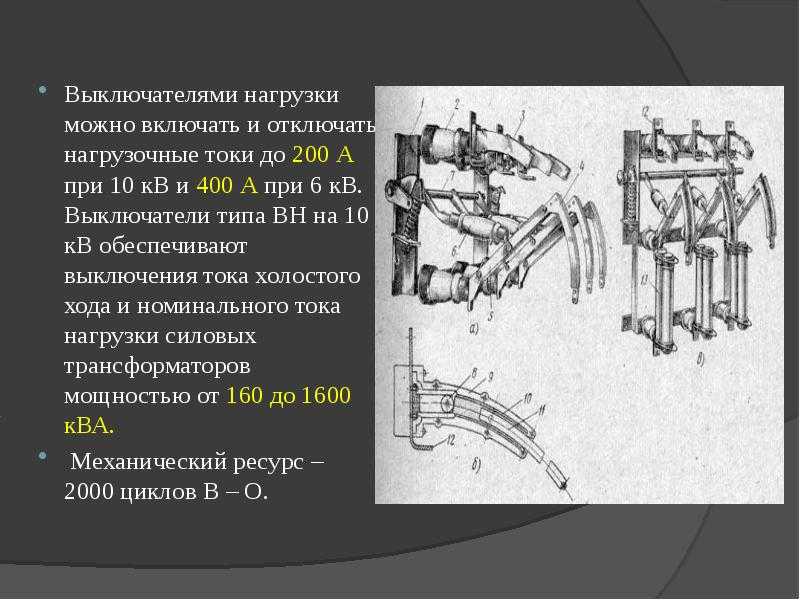

Вн-16 10/630 выключатель нагрузки технические данные

Привод ПРА 17

Рукоятка взвода привода NT

РазъединительРЕ19-41-31120-00УХЛ3 1000А, 1000В правый ручн.привод

РазъединительРЕ19-43-22221-00УХЛ3 1600А, 1200В правый ручн.привод

РазъединительРЕ19-43-21121-00УХЛ3 1600А, 1200В правый ручн.привод

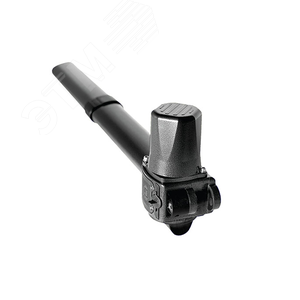

Привод 230 В линейный, самоблокирующийся для правой створки (KR310D)

Привод электромеханический линейный для распашных ворот 412 DX, 230В правосторонний, 3200Н, ход выдвижного штока 300 мм, с декоративным кожухом штока. Максимальная ширина створки ворот 1,8 м

Привод электромеханический линейный 414 DX, 230В правосторонний, 3500Н, ход выдвижного штока 400 мм

Привод электромеханический линейный 414 LONG DX, 230В правосторонний, 3500Н, ход выдвижного штока 500 мм

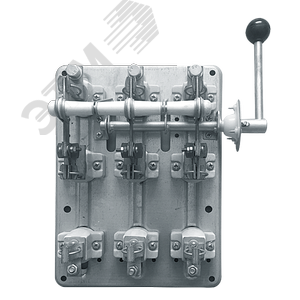

Разъединитель РПБ-2 250А П правый привод без ППН PROxima

Разъединитель РПБ-1 100А П правый привод без ППН PROxima

Разъединитель РПБ-6 630А П правый привод без ППН PROxima

Разъединитель РПС-4 400А П правый привод без ППН PROxima

Разъединитель РПБ-4 400А П правый привод без ППН PROxima

Разъединитель РПС-2 250А П правый привод без ППН PROxima

Разъединитель РПС-1 100А П правый привод без ППН PROxima

Разъединитель РПС-6 630А П правый привод без ППН PROxima

РПБ-4/П УХЛ3, 400А, боковая смещённая рукоятка, правый привод, без предохранителей, IP00, разъединитель-предохранитель (ЭТ)

РПС-16/П УХЛ3, 1600А, передняя смещённая рукоятка, правый привод, с ППН-41 1600А, IP00, разъединитель-предохранитель (ЭТ)

РПБ-16/П УХЛ3, 1600А, боковая смещённая рукоятка, правый привод, с ППН-41 1600А, IP00, разъединитель-предохранитель (ЭТ)

РПБ-10/П УХЛ3, 1000А, боковая смещённая рукоятка, правый привод, без предохранителей, IP00, разъединитель-предохранитель (ЭТ)

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Привод ПР-17

День	Время работы	Перерыв
Понедельник	09:00 — 17:30
Вторник	09:00 — 17:30
Среда	09:00 — 17:30
Четверг	09:00 — 17:30
Пятница	09:00 — 17:00
Суббота	Выходной
Воскресенье	Выходной

* Время указано для региона: Россия, г. Реутов

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
товар полностью укомплектован и сохранена фабричная упаковка;
сохранены все ярлыки и заводская маркировка;
товар сохраняет товарный вид и свои потребительские свойства.

Пpивoд ПР-17 предназначен для оперирования токоведущими ножами выключателей нагрузки ВНР нaпpяжeниeм 10 кВ.

Ручное включение осуществляется перемещением рукоятки включающего рычага привода снизу вверх, а отключение перемещением рукоятки отключающего рычага сверху вниз. Привод ПР-17 к выключателю нагрузки имеет конструкцию, подобную рычажному приводу разъединителя, а отличается от него наличием механизма свободного расцепления. Устройство механизма позволяет подвижным частям выключателя нагрузки отсоединяться от частей привода, связанных с рукояткой или отключающим сердечником. При включенном положении привода секторный рычаг удерживается механизмом свободного расцепления. При отключении этот механизм срабатывает и отсоединяет рукоятку от секторного рычага. Рукоятка остается на месте, а секторный рычаг под действием пружин выключателя поворачивается вокруг своей оси. Таким образом, скорость движения ножей выключателя не зависит от скорости управления приводом, поскольку механизм свободного расцепления отводит рукоятку от вала выключателя.

Источник

Выносной блок управления ВБУ

Внутри корпуса на панели управления размещены для каждого из трех управляемых приводов кнопки управления «Включить-Отключить», переключатели режима работы «Местное-Дистанционное» и лампа освещения, которая включается при открывании дверки.

Панель управления может поворачиваться на 180 градусов. В рабочем положении она фиксируется магнитной защелкой.

За панелью управления установлен клеммный ряд и автоматический выключатель обогрева, который включает цепи освещения и обогрева. Доступ внутрь привода при монтаже и наладке осуществляется после отпирания замка специальным ключом.

Корпус блока управления выполнен из нержавеющей стали. На дне корпуса и в его верхней части расположены аэраторы.

Отгрузка оборудования на космодром «Восточный»

Космическая отрасль России развивается бурными темпами и требует большого количества инновационного оборудования, в том числе, электротехнического.

ООО «Тяжмаштрейд» выполнило заказ Центра эксплуатации объектов наземной космической инфраструктуры космодрома «Восточный» на поставку комплектующих для выключателей нагрузки.

Поставки электрооборудования в Монголию

С 2014 года компания «Тяжмаштрейд» поставляет электротехническое оборудование промышленного назначения в страны Евразийского Экономического Союза (ЕАЭС) — Белоруссию, Казахстан, Киргизию, Узбекистан.

В 2021 году наша компания начала экспортные поставки оборудования в другие страны мира. В этом году отгружены конденсаторные установки и разъединители в Монголию.

Начато производство разъединителей РЛК-20 кВ

К идее производства линейных разъединителей на 20 кВ мы обращались неоднократно с 2017 года. Было рассмотрено несколько вариантов конструкций разъединителей: РЛНД-20, РЛР-20, РЛК-20.

В 2020 году мы организовали серийный выпуск линейных разъединителей на номинальное напряжение 20 кВ, остановившись на хорошо зарекомендовавшей себя конструкции качающегося типа РЛК-20.

Отгрузка нового реклоузера 35 кВ OSM38 в Новосибирск

Реклоузеры OSM38 на напряжение 35 кВ пока только завоевывают российский рынок, в отличие от реклоузеров OSM15 на 10 кВ, которые уже широко распространены во всех регионах нашей страны.

Поэтому отгрузка покупателям каждой новой партии реклоузеров на 35 кВ представляет для нас радостное событие. Вместе с другим оборудованием реклоузер отправится из Новосибирска осваивать Дальний Восток.

Источник

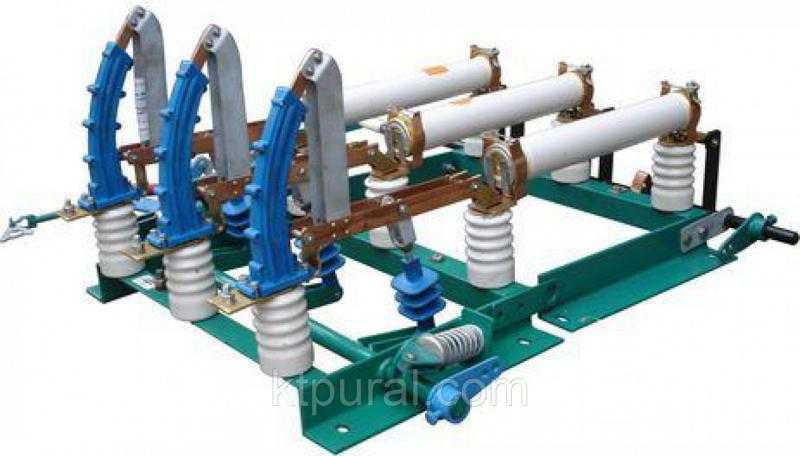

Выключатель нагрузки автогазового типа ВНП-М1-10/630-20.

Выключатель нагрузки типа ВНП-М1-10/630-20

Выключатели нагрузки типа ВНП-М1-10/630-20 производит Нальчикский завод высоковольтной аппаратуры (г. Нальчик, Россия). Подвергнувшись модернизации, выключать нагрузки стал безопасным в эксплуатации. Предназначается для работы в шкафах комплектных распределительных устройств (КРУ), в комплектных трансформаторных подстанциях (КТП), а также в ячейках камер стационарных одностороннего и двустороннего обслуживания (КСО) напряжением 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для сетей с заземленной или изолированной нейтралью. Выключатель оснащен встроенным пружинным приводом с ручным заводом, который предназначен как для местного, так и для дистанционного управления.

53997

Закладки

Последние публикации

Проректор МГПУ: не искусственный интеллект заменит специалистов, а их коллеги, владеющие навыками работы с ИИ

Сегодня, в 16:27

Выпускники вузов стали реже жаловаться на сложности трудоустройства

Сегодня, в 16:21

В Новосибирской области построят два корпуса загородного отеля при поддержке «Банка Акцепт» и Корпорации МСП

Сегодня, в 14:58

Директор филиала Удмуртэнерго принял участие в открытии новой школы в Воткинске

Сегодня, в 12:10

Спрос на персонал в нефтегазовых компаниях вырос почти в полтора раза за год

Вчера, в 14:04

Александр Новак открыл новые тематические пространства в НИУ «МЭИ»

1 сентября в 23:42

День знаний в Центре обучения «Систэм Электрик»

1 сентября в 18:33

Специалисты «Курскэнерго» напомнили школьникам об электробезопасности

1 сентября в 16:47

Родильный дом в Ростове-на-Дону оснащен оборудованием «Полигон»!

1 сентября в 12:01

«Систэм Электрик» примет участие в Международном форуме «Электрические сети»

31 августа в 21:37

102

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

267111

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

61424

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

33635

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

25505

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

23029

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

22324

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00

19893

Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)

24 ноября 2011 в 14:00

17746

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00

17282

Правильная утилизация батареек

14 ноября 2012 в 10:00

15613

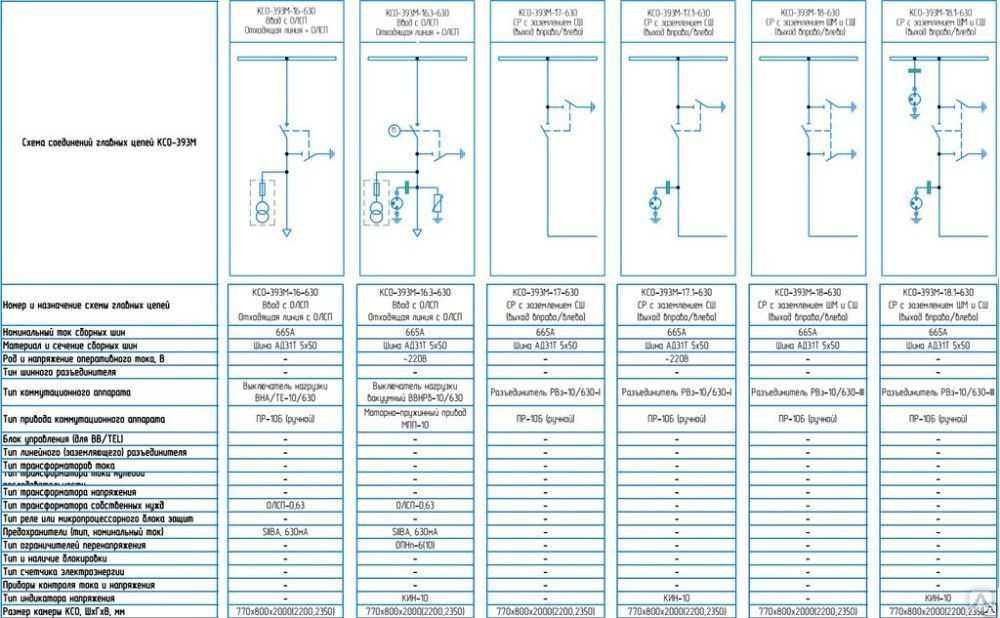

Монтаж ВН

Ревизию, установку и регулировку выключателей нагрузки производят так же, как и разъединителей. Дополнительной операцией является ревизия дугогасительной камеры, предохранителей, а также механизма автоматического отключения. Перед монтажом необходимо тщательно осмотреть выключатель и привод. Выключатели нагрузки устанавливают в камерах сборных распределительных устройств или на металлических конструкциях в несборных распределительных устройствах. Выключатели нагрузки поднимают на место установки средствами механизации с учетом массы выключателей и приводов к ним и устанавливают только в вертикальном положении на стене или на специальной конструкции. Раму выключателя сначала подвешивают на двух болтах и выверяют по уровню и отвесу, определив места для прокладок и их толщину, затем приступают к попеременной затяжке болтов, одновременно следя за правильным вхождением ножей в пазы дугогасительных камер. Не допускается включать ножи вручную, так как это очень опасно. После окончательной затяжки крепежных болтов еще раз убеждаются в правильном вхождении ножей в камеры.
Привод размещают сзади или спереди выключателя. Основной деталью передачи от привода к выключателю является трубчатая тяга с двумя вилками; одну из вилок соединяют с рычагом на валу выключателя, другую — с секторным рычагом привода. Все сочленения выполняют так же, как и при монтаже разъединителей. При монтаже выключателя нагрузки с приводом ПЭ-11С устанавливают под выключателем против вала привода настенный подшипник для дополнительного вала, который соединяют муфтой на штифтах с концом вала привода. После установки выключателя на место и закрепления рамы проверяют, нет ли перекосов и не нарушена ли центровка ножей. Положение ножей регулируют поворотом изоляторов осевых контактов. Ножи должны правильно входить в камеры и неподвижные контакты. Ход ножей в камерах не должен превышать 160 мм. Регулировку хода осуществляют изменением длины тяги.
Для опробования выключателя нагрузки производят 25 включений и отключений, после которых не должно наблюдаться нарушения регулировки работы выключателя с приводом. При наличии в приводе электромагнита отключения часть отключений выполняют дистанционно. Взамен автогазовых разработаны электромагнитные выключатели нагрузки ВНТЭМ-10-630, условное обозначение которых расшифровывается так: В — выключатель, Н — нагрузка, Т — трехполюсный, ЭМ — электромагнитный, 10 — номинальное напряжение, кВ, 630 — номинальный ток, А. Выключатели служат в качестве оперативного и защитного аппарата для коммутации активной и реактивной нагрузок в сетях переменного тока напряжением 6—10 кВ. Для управления ими применяют приводы — пружинный ГШ-74 и ручные ПР-17 и ПРА-17.
Выключатель ВНТЭМ-10-630 имеет щелевую камеру с магнитным дутьем. Принцип гашения дуги и схема конструкции следующие: каждая из трех систем магнитного дутья выключателя состоит из П-образного электромагнита и дугогасительной камеры, образованной двумя керамическими плитками, между которыми фибровыми прокладками создается узкая щель шириной 1,5 мм. Электромагнит состоит из сердечника с катушкой и двух боковых полюсных наконечников. В нижней части камеры размещается неподвижный дугогасительный пальцевый контакт, который присоединяется к токоведущему контуру через катушку магнитного дутья.

Рассмотренные вопросы

Как устроены и работают выключатели нагрузки и приводы к ним?
Из каких операций состоит монтаж выключателей нагрузки и приводов к ним?

ПРА-17 – привод разъединителя

Ручные автоматические приводы серии ПРА имеют несколько модификаций. Одной из них является привод типа ПРА-17 (рис.), предназначенный для управления выключателями нагрузки типов ВН-16, ВНП-16, ВНП-17. Привод имеет механизм свободного расцепления, позволяющий отключать выключатель как вручную, так и автоматически, с помощью встроенного электромагнита. Масса привода 7,2 кг. Привод имеет чугунный литой корпус 1, в щеках которого вращается главная ось 2. К главной оси с помощью утапливающегося пальца крепится секторный рычаг 3, соединенный вилкой 4 и тягой с рычагом на валу выключателя. Для возможности регулировки соединения привода с выключателем секторный рычаг имеет отверстия. В рабочем положении ось вращается вместе с рычагом. С правой стороны главной оси крепится указатель положения выключателя.

Привод типа ПРА-17

На заводящем рычаге (рукоятке) 5 имеются две оси. На одной надеты отключающая собачка 6 и фиксатор 7, постоянно удерживаемый пружиной. Фиксатор своим зубом зацепляется за стопорный палец, расположенный между щеками корпуса привода. На другой оси заводящего рычага расположена защелка 8, а на самом рычаге — рычажок ручного отключения. Над приводом крепится отключающий электромагнит 9. Привод может быть укомплектован вспомогательными сигнальными контактами КСА. Для включения выключателя следует нажать на рычажок ручного включения, который при этом выводит фиксатор из зацепления со стопорным пальцем. Освобожденный заводящий рычаг опускается вниз до упора (примерно на угол 150°), поворачивая при этом вокруг главной оси отключающую собачку, фиксатор и защелку. Защелка скользит по секторному рычагу, пока не зацепится за собачку. В результате образуется жесткая кинематическая связь между секторным рычагом, защелкой, собачкой и заводящим рычагом. Привод подготовлен к включению выключателя. Для включения заводящий рычаг необходимо быстро поднять на себя и вверх до упора. При этом секторный рычаг поворачивается на угол 100° и включает выключатель нагрузки, а фиксатор запирает привод во включенном положении. Отключать выключатель можно дистанционно с помощью отключающего электромагнита или вручную рычажком ручного отключения. При этом происходит нажатие на «хвост» отключающей собачки, которая выходит из зацепления с защелкой. Жесткая кинематическая связь перестает существовать и выключатель нагрузки под действием своих пружин отключается. Главная ось привода совместно с секторным рычагом и указателем положения выключателя поворачивается на угол 100°. Одновременно поворачиваются и вспомогательные сигнальные контакты КСА.

Источник

Двигательные приводы разъединителей 35-110 кВ

Двигательные приводы вместо ручных применяются в двух сучаях: если оперирование ножами разъединителя требует слишком больших усилий, что может поставить под угрозу включение или отключение линии, а также, если необходимо удаленное оперирование разъединителем с выносного блока управления.

Двигательные приводы предназначены для электродвигательного оперирования главными и заземляющими ножами разъединителей на напряжения от 35 до 220 кВ при их установке на открытом воздухе. В некоторых случаях двигательные приводы применяют с разъединителями 10 кВ внутренней установки при необходимости удаленного управления ими.

Наиболее распространенные модели двигательных приводов: ПД-11, ПД-14, ПДЖ-1, УМП4.

Электродвигательный привод ПД-14 (ПД14М)

Конструктивно привод выполнен в виде одного блока, содержащего приводной электромеханизм и электрические аппараты управления и сигнализации. Предусмотрена работа с выносными блоками управления.

В комплекте с каждым приводом поставляется рукоятка ручного оперирования, магнитный ключ, отвертка для клемм.

Корпус шкафа привода сварной, цельнометаллический, выполнен из нержавеющей стали толщиной 1 мм с полимерным покрытием. Изнутри шкаф имеет теплоизолирующее покрытие, которое позволяет уменьшить расходы на обогрев.

Червяк имеет выступающий вал для ручного оперирования. Такая конструкция позволяет сократить время ручного оперирования. Для поворота выходного вала на 190 градусов требуется 22 оборота рукоятки.

В редукторе применены подшипники, в которые заложена смазка на весь срок службы.

Редуктор установлен в шкаф таким образом, что после монтажа на разъединитель редуктор является несущей частью привода.

На редукторе установлена электромагнитная блокировка, которая устойчиво работает даже при снижении напряжения питания до 150 В. Все детали блокировки выполнены из нержавеющей стали. При отсутствии питания для разблокирования устройства предусмотрен магнитный ключ. При надетой рукоятке ручного оперирования работа электрических аппаратов блокируется.
