Приточно-вытяжная вентиляция: принцип работы и правила сооружения

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Каналы приточно-вытяжной вентиляции

Устройство притока и вытяжки

Приточно-вытяжные схемы в производственных помещениях

Смонтированные вентканалы под потолком

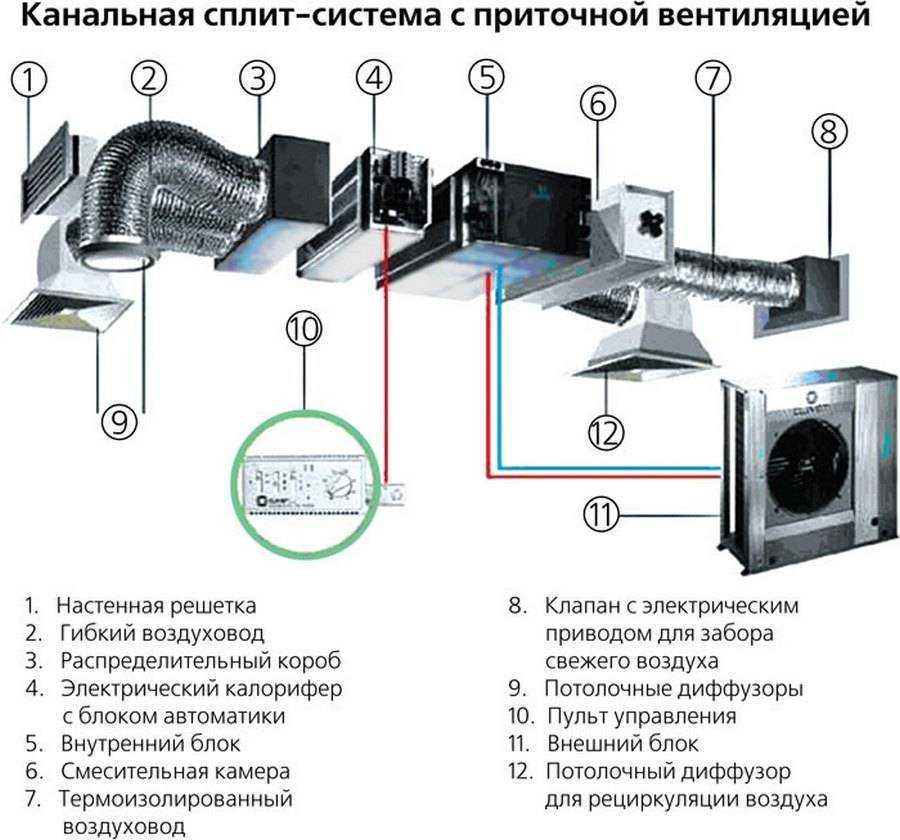

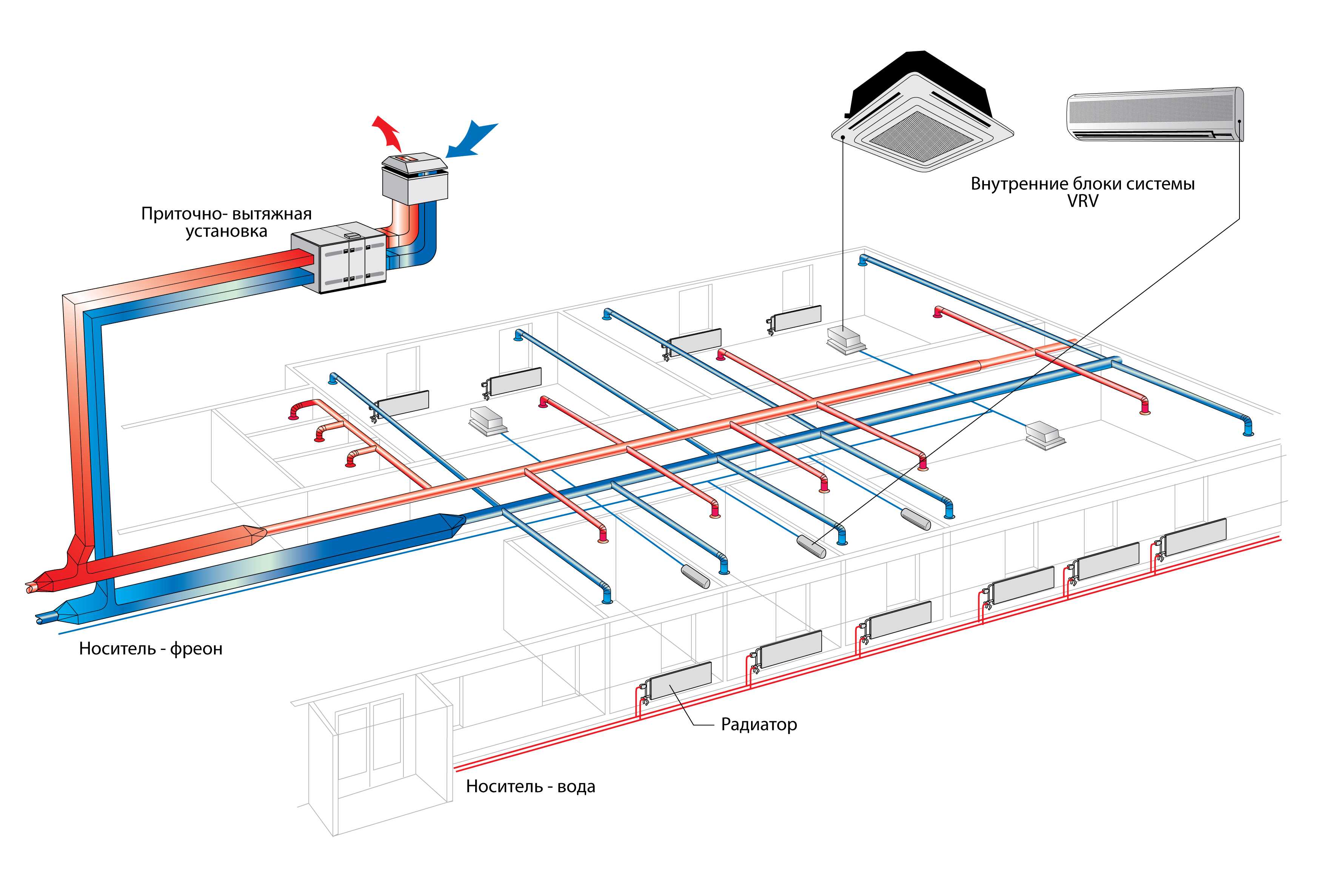

Работа вентиляции в тандеме с кондиционерами

Место расположения вентиляционных систем

Сборка вентиляционных каналов из жести

Полимерные вентиляционные каналы и гофра

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Общая и локальная (местная) вентиляции

Специалисты делят все системы вытяжной вентиляции, учитывая зону их расчетной очистки – местные (локальные) и общие.

Общая вентиляционная вытяжка способна оперативно отводить загрязненный воздух из всех комнат в сооружении. Яркий пример – вытяжная вентиляция в квартире. Ее решетки традиционно располагаются в санузле и на кухне (в верхней части комнаты), через которые и отводится загрязненный воздух, мелкие частички копоти и жира.

Системы общего обмена активно эксплуатируются в оздоровительных учреждениях, складских комплексах, хранилищах, жилых объектах, ТРЦ и магазинах. Характерная черта этих объектов – концентрация нежелательных загрязнений минимальная, они равномерно распределены по объему помещения.

Вытяжную вентиляцию общеобменного типа рекомендуется обустраивать в ряде случаев:

• наличие в пространстве негерметичных механизмов и станков, вырабатывающих опасные эмульсии и вещества;
• недостаточная мощность локальных решений;
• отсутствие точек отвода загрязненного кислорода, небезопасных веществ.

Складской комплекс с вентиляционной системой смешанного типа

Вентиляционные вытяжки общего обмена устраняют концентрацию опасных частичек и примесей в помещении до оптимальных значений, предусмотренных нормативными актами.

Местная вытяжная вентиляция используется для устранения точечных выделений опасных и вредных веществ.

За счет направленного воздействия они гарантируют нормальные рабочие условия на локальном месте. Основой конструкций выступают вытяжные трубы для вентиляции, с помощью которых отводятся дым, воздух, пыль, небезопасные испарения, препятствуя тем самым их распространению.

Лучший наглядный пример подобного устройства – механические кухонные вытяжки. Стоимость оборудования местной системы на порядок дешевле, чем общеобменной. С экономической точки зрения они гораздо доступнее. Если же загрязнения распространены по всей площади помещения, описанные решения малоэффективны.

Дополнительные особенности

Стоит отметить, что результативность работы естественной вентиляции определяется особенностями конструкции, состоянием и четкой эксплуатацией вытяжных вентиляционных сооружений. Отверстия для вытяжки устанавливают в момент постройки дома и выводят их на крышу здания, что помогает усилить тягу. Такие каналы представляются пустотами, зафиксированными в кирпичной стене или бетоне.

Но современные условия диктуют особые требования к установке подобных устройств, и назвать его безупречным нельзя. Для лучшей работы такой системы стенки внутренних вытяжных проемов обязаны иметь гладкое основание, без впадин и возвышенностей, а ведь именно эти небольшие элементы способны понизить тягу. Подобные устройства обязаны быть ровными, на их основании не должно быть суживающих и расширяющих элементов, они также не лучшим образом воздействуют на вентилирование помещения. Чтобы соорудить конструкцию, отвечающую подобным требованиям, нужна особая аккуратность, опыт работы, четкость при выполнении всех этапов.

http://1poclimaty.ru/youtu.be/Bdm0YSvntlE

Чтобы несвежий воздух выводился за пределы помещения, следует устанавливать вентиляционные каналы. Они особенно необходимы для кухни, в котельной. Такие отверстия могут быть установлены в межкомнатные перегородки. Чтобы используемые в помещении массы выводились наружу, в каналах для воздухообмена делаются отверстия и фиксируются заборные решетки. Любой из рассматриваемых каналов вертикального плана должен быть оборудован хорошо закрывающейся дверкой, дающей отличный доступ для просматривания. Он нужен для регулярного очищения вытяжки. Монтируются такие устройства внизу каждого из каналов.

Для того чтобы естественная система вентилирования работала слаженно, все помещения дома обязаны получать свежий воздух. Традиционная схема приточно-вытяжного плана состоит в том, что помещение насыщается кислородом сквозь щели в оконных конструкциях, через фрамуги, открытые окна и двери. Однако многие здания современной постройки находят такое устройство недостаточно действенным.

http://1poclimaty.ru/youtu.be/f324Jpujcv8

Для правильной работы естественной вентиляции, необходимо в помещении установить дополнительно приточное устройство. Ее протоки монтируются аналогично, как и вытяжная вентиляция. Отличие состоит лишь в том, что поглощение чистого воздуха должно быть организовано на уровне нижних этажей строения. На решетки нужно поставить жалюзийные варианты устройства, что позволит в нужный момент прекратить движение прохладного воздуха в здание.

Естественная вытяжная вентиляция

Воздухообмен в помещениях, оборудованных данным типом вентиляции, осуществляется строго по законам физики. Скорость порывов ветра, амплитуда внешних и внутренних температур, амплитуда давления – основные двигатели процесса циркуляции воздуха. Полная зависимость от погодных условий — ее большой недостаток. В летнее время года, когда разность температур внутри и снаружи здания практически равна нулю, воздухообмен останавливается. А зимой наоборот: амплитуда температур большая, холодный воздух хорошо поступает с улицы, а процесс его обогрева происходит за счет внутренней системы отопления. Энергозатраты очень большие – тепловая энергия тратится на обогрев уличного воздуха. Увеличить коэффициент полезного действия системы воздухообмена могут открытые форточки и фрамуги, зазоры в оконных рамах, зазоры между полом и дверью. В жилых многоквартирных домах вытяжные каналы естественной вентиляции обустроены в кухне и ванной комнате. Большим минусом является то, что управление вентиляцией такого типа невозможно осуществить.

Как устроена вентиляция

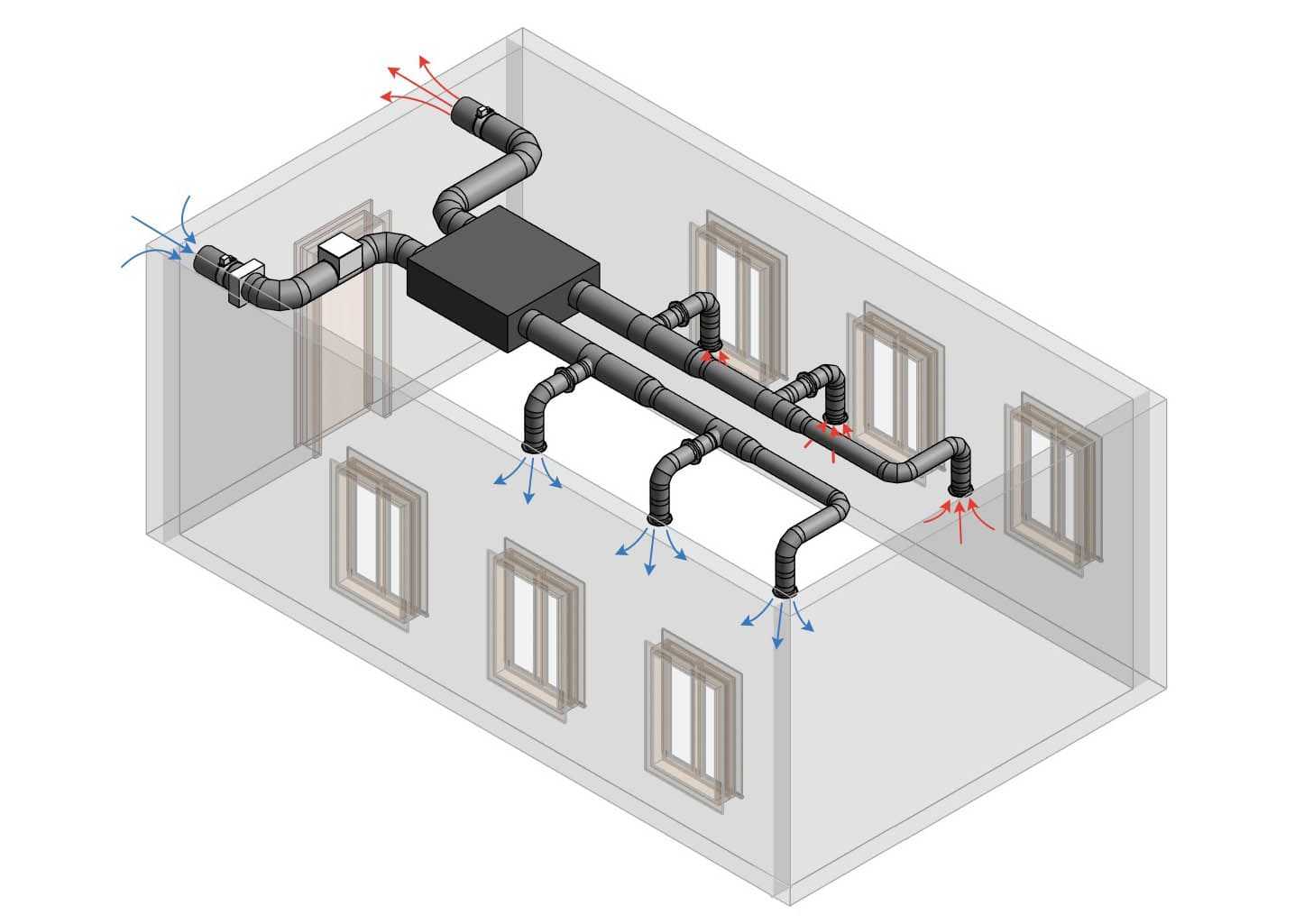

Рисунок 1. Устройство принудительной системы вентиляции.

Устройство систем вентиляции определяется их назначением, производительностью, задачами для которых их используют. Самыми простыми и типичными вентиляционными системами являются естественные. Конструктивно они представлены приточно-вытяжными каналами. Подходят для использования в небольших жилых помещениях, где нет высокой загрязненности воздуха и проживает несколько человек.

Принудительные системы вентиляции (см. рисунок 1) используются для решения сложных задач по очистке и обработке воздуха. Их применяют в частных домах, в квартирах, где не справляется естественная система вентиляции, а также в офисах, кафе, ресторанах, магазинах, на производстве и других объектах. Производительность таких систем в десятки раз выше, а функционал системы позволяет постоянно контролировать качество воздуха и его параметры.

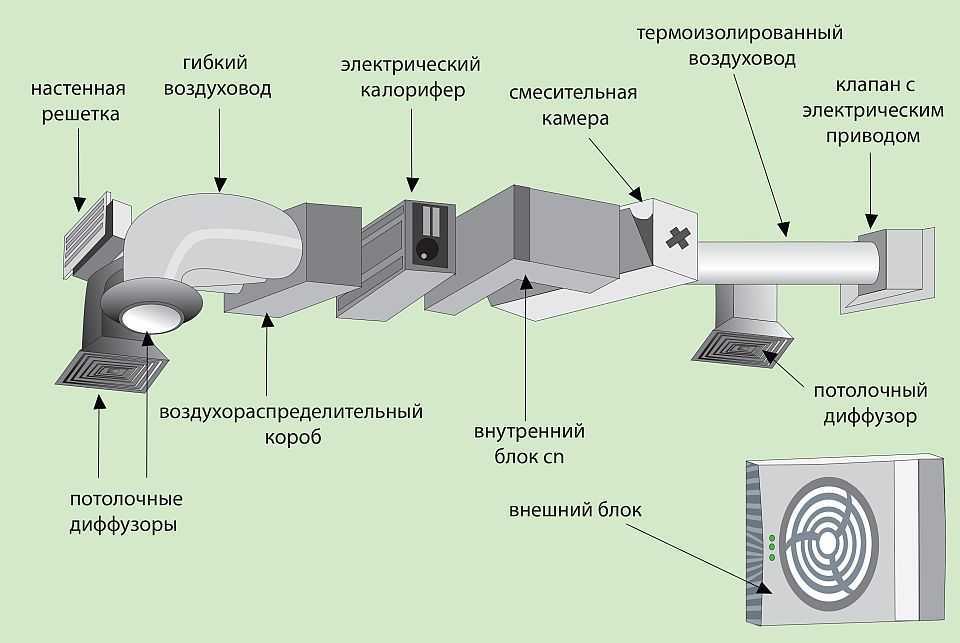

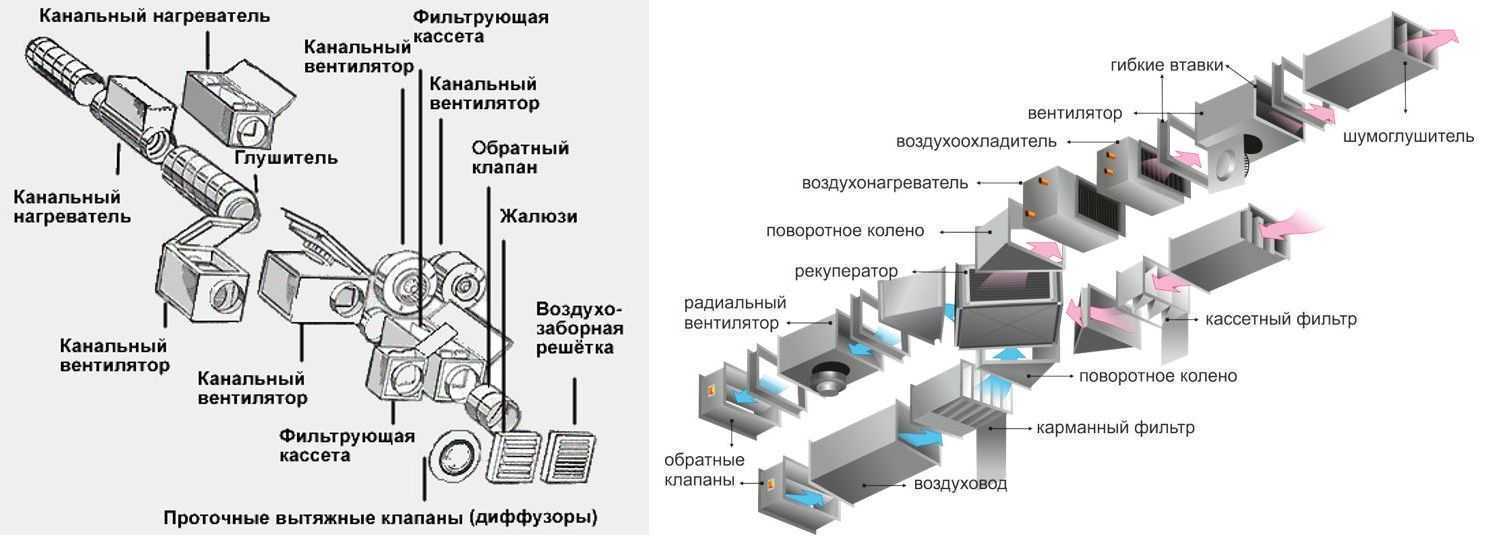

Основные элементы механической системы вентиляции

К числу основных элементов механической системы вентиляции (см. рисунок 2) относятся:

• Вентилятор или вентиляционная установка
• Система вентиляционных каналов
• Глушители шума на входе и выходе
• Нагревательные или охладительные приборы
• Фильтры
• Обратные клапаны
• Решетки и анемостаты

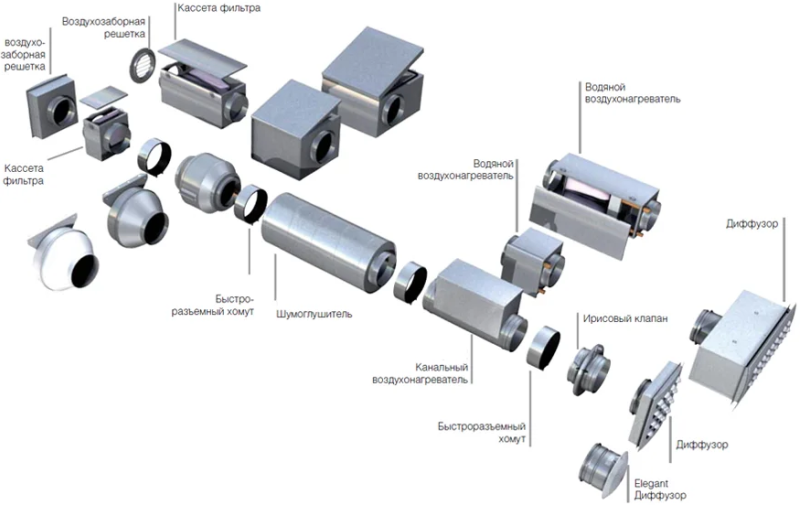

Рисунок 2. Основные элементы механической системы вентиляции.

Использование описанного оборудования позволяет создать эффективную систему вентилирования, которая не зависит от внешних факторов, времени года. За счет большего давления в системе вентиляции становится возможным транспортировать большие воздушные потоки в нужных направлениях, и повысить производительность системы вентиляции в десятки раз.

Естественный приток с помощью стеновых и оконных клапанов

В наши дни большая часть людей ставит в своем жилище окна из ПВХ, которые наряду с положительными моментами обладают и некоторыми недостатками. К ним можно отнести абсолютную герметичность, она предусмотрена технологическим процессом. В результате естественный приток воздуха отсутствует. Воздухообмен в подобных конструкциях приближается к нулевым отметкам.

Через окно с вентиляционным клапаном поступает свежий воздух, для более активной циркуляции которого в вытяжные каналы устанавливаются вентиляторы.

Для того чтобы решить ситуацию в положительном ключе, следует при оформлении заказа обратить внимание на оформление оконных блоков. На них должна присутствовать встроенная регулируемая щель, обеспечивающая качественное проветривание помещения

Традиционным местом становится верх оконной конструкции. Это приточная вентиляция, представленная в виде оконного клапана.

Клапан инфильтрации воздуха (приточный стеновой) можно установить после того, как будут монтированы окна. Он имеет вид патрубка круглой формы, фиксируется в основании стены и с обеих сторон прикрывается решетками. Внутри имеется регулируемый клапан, который может открываться и закрываться. Обычно такие элементы ставятся около окон, они остаются практически невидимыми, ведь любое окно имеет штору, она помогает в этом.

Нередко подобные клапаны ставят за батареей, в результате поступающие массы будут хорошо прогреваться. Приточная вентиляция такого вида может снабжаться фильтрами, датчиками, показывающими влажность воздуха и температуру.

Клапаны желательно ставить в спальнях, столовых, санузлах. Их можно увидеть в зданиях, в оформлении которых применялись паронепроницаемые утеплители типа пенопласта, ведь в таком случае количество приточного воздуха в доме заметно сокращается.

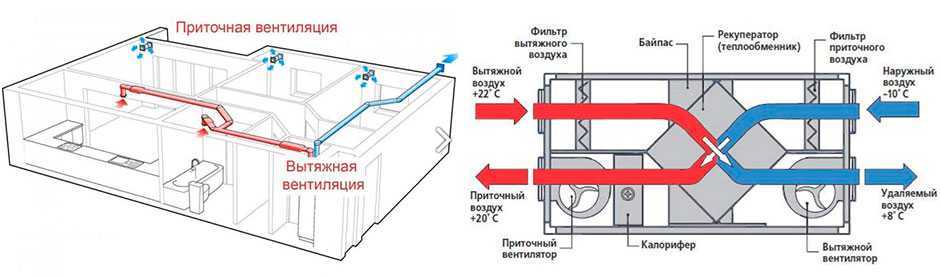

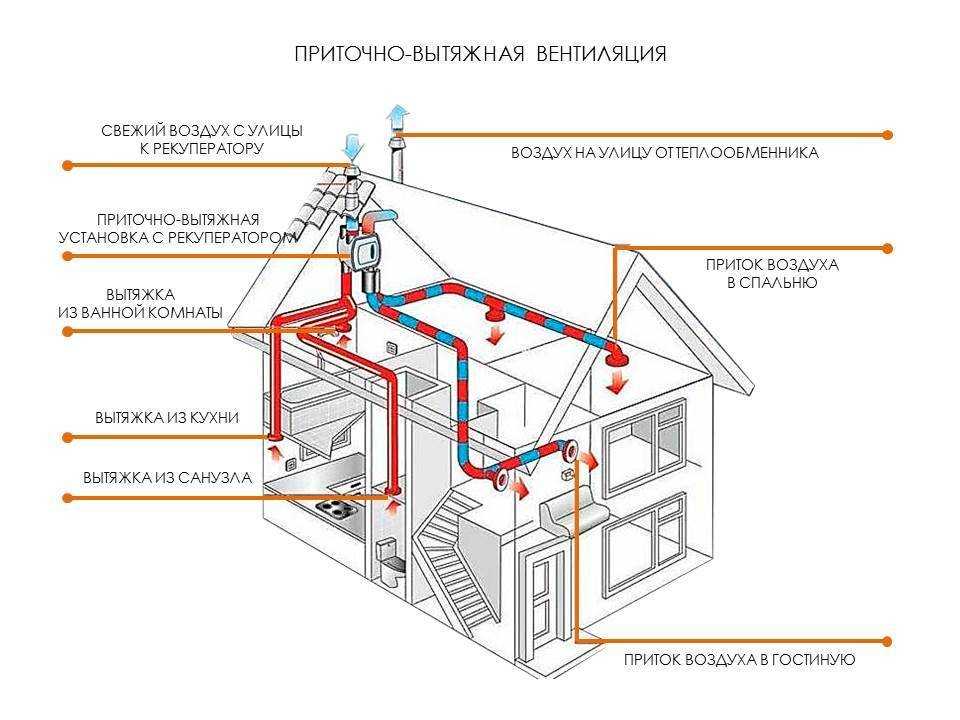

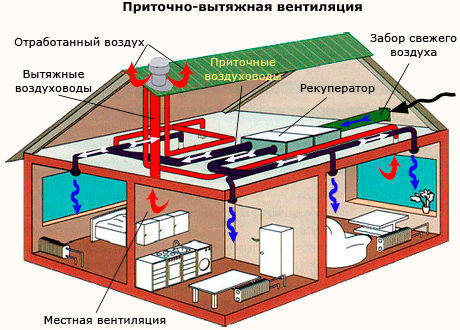

Принцип работы приточно-вытяжной системы

На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.

Работа приточно-вытяжной системы

В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.

Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.

Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.

В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.

ВИДЫ СИСТЕМ ВЕНТИЛЯЦИИ

Принудительная циркуляция воздушных масс организуется с помощью механической вентиляции. Она, в отличие от естественного проветривания помещения через отрытые окна, форточки или двери, предполагает монтаж в доме комплекса климатического оборудования.

Конструкторы разработали разные виды вентиляции для решения задач воздухообмена в здании:

• по назначению и направлению подаваемого воздушного потока – приточная, вытяжная, приточно-вытяжная;
• по области действия – местная, общеобменная;
• по конструкторскому решению – канальная, бесканальная.

Общеобменная и местная вентиляционная система.

Сфера действия общеобменной вентиляции охватывает здание целиком: использованный загрязненный воздух собирается со всей площади помещения, а затем выводится наружу. Местное вентилирование отличается от общеобменного тем, что забор воздуха осуществляется только на локализованном участке с небольшой площадью.

Наглядным примером действия локальной вентиляционной системы служит работа кухонной вытяжки над газовой плитой.

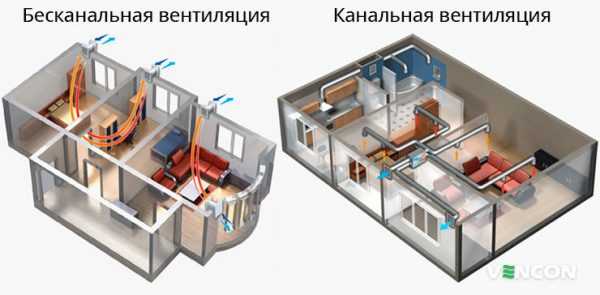

Канальные и бесканальные варианты исполнения.

Канальная вентсистема предполагает создание на этапе строительства или ремонта здания сквозного отверстия в стене, заполнение его комплексом воздухообменного оборудования.

Бесканальные установки не требуют радикального вмешательства в стеновые конструкции дома. Они представляет собой один или несколько блоков, устанавливаемых внутри помещения, которые связываются с наружной средой при помощи сети воздуховодов.

Конструкции вентиляционных систем

По конструкции различают канальные и бесканальные схемы.

1. Бесканальная – отсутствуют воздуходувные короба и вентиляционные шахты. Элементы приточки или вытяжки устанавливается на наружные стены и выводят воздух прямо на улицу. Делают отверстия возле оконных и дверных проемов, в помещениях, где нужно улучшить естественную циркуляцию. Бесканальная система может быть принудительной и естественной. Она намного экономнее: нет воздуходувов, нет затрат на их установку и обслуживание. Однако для вентиляции больших зданий такой вариант не годится.
2. Канальная – включает разветвленную сеть воздуходувов. Трубы прокладывают в нескольких помещениях, соединяют между собой и выводят наружу в одном месте – через стену или крышу. При этом уменьшается количество точек забора и выхода. Канальная система также может быть естественной – циркуляция через вентиляционные шахты – и принудительной.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
2. Сборка каналов воздухоотвода.
3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
4. Запуск и наладка.
5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

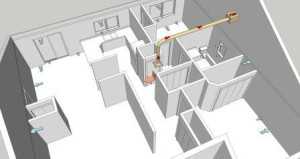

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

1. Вход свежего воздуха монтируется в нижней части дома.
2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
6. Выход нужно устраивать в верхней части стены и дома.
7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

• очистительный фильтр;
• калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
• вентилятор;
• рекуператор;
• кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

• По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
• В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
• По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

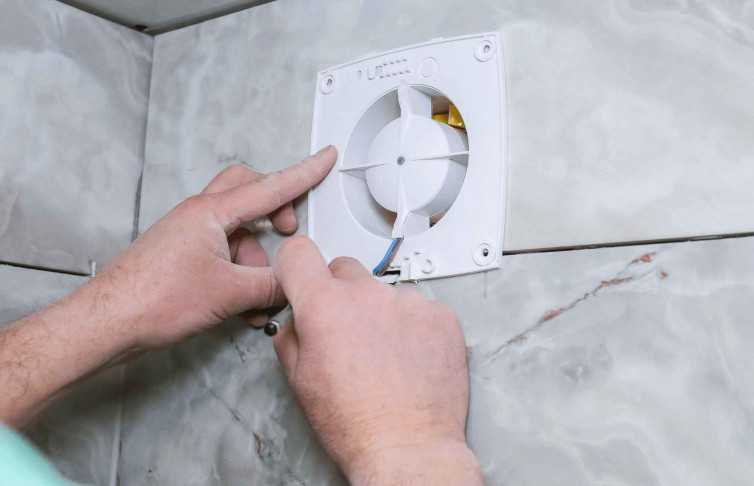

Оконные и канальные вентиляторы

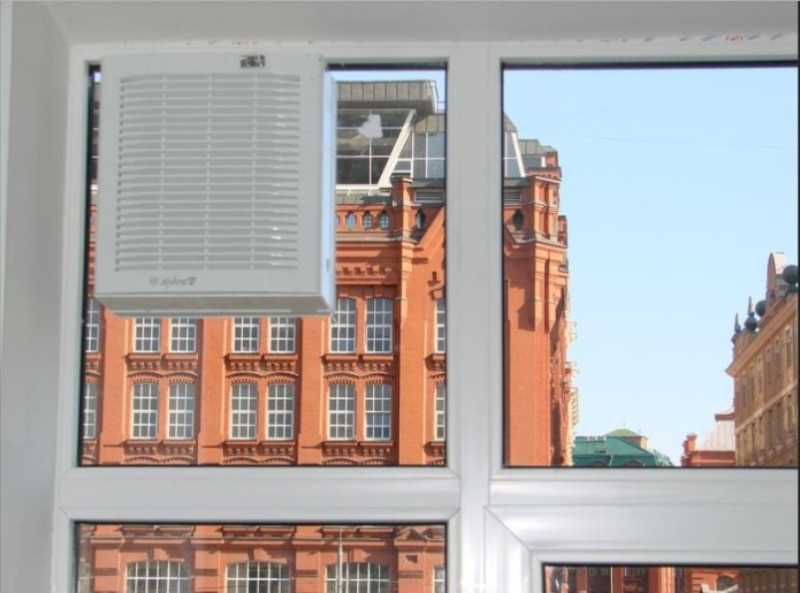

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

• Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
• Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
• Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

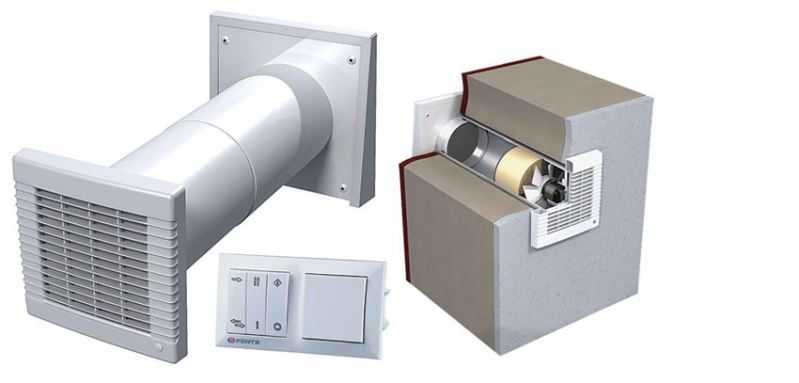

Стенные проветривали

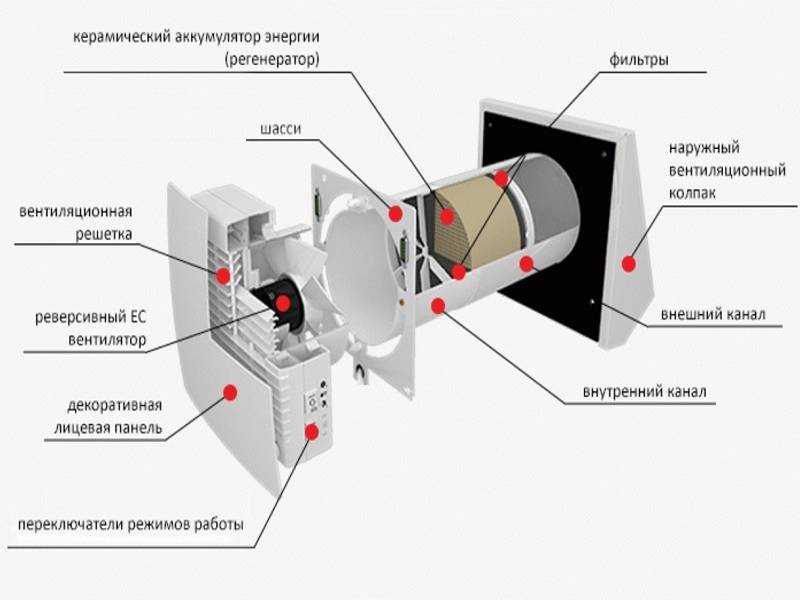

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

• Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
• Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
• Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

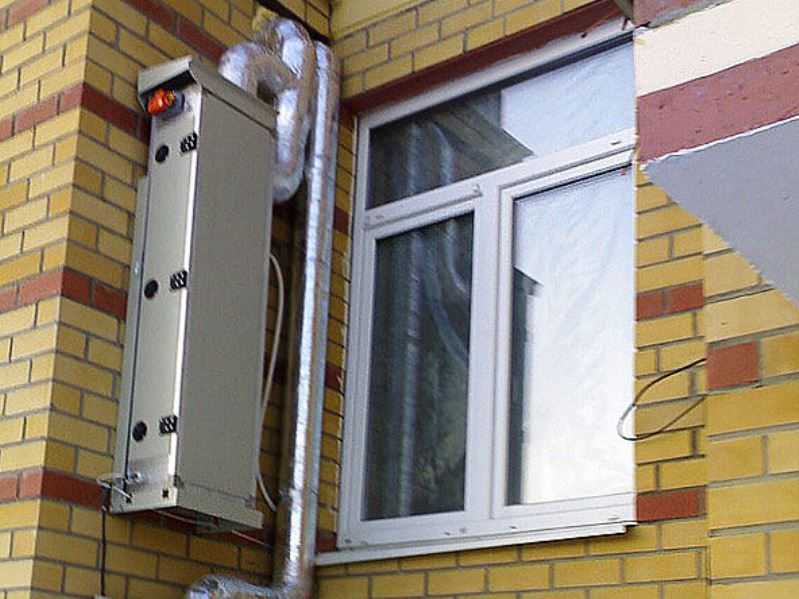

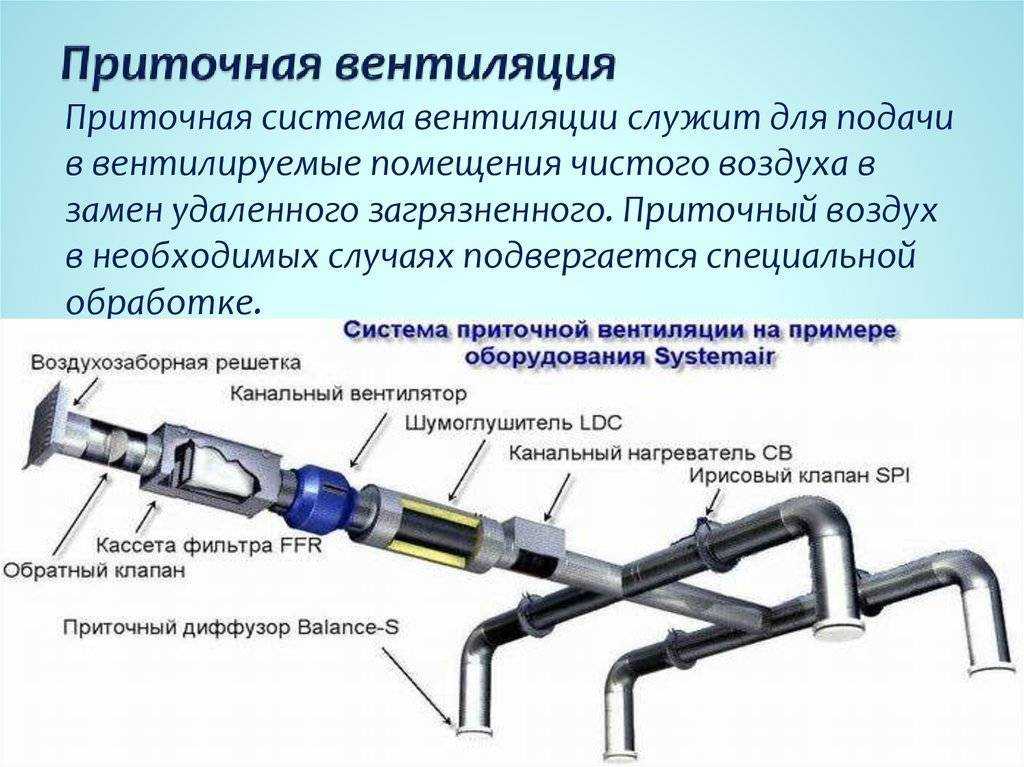

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

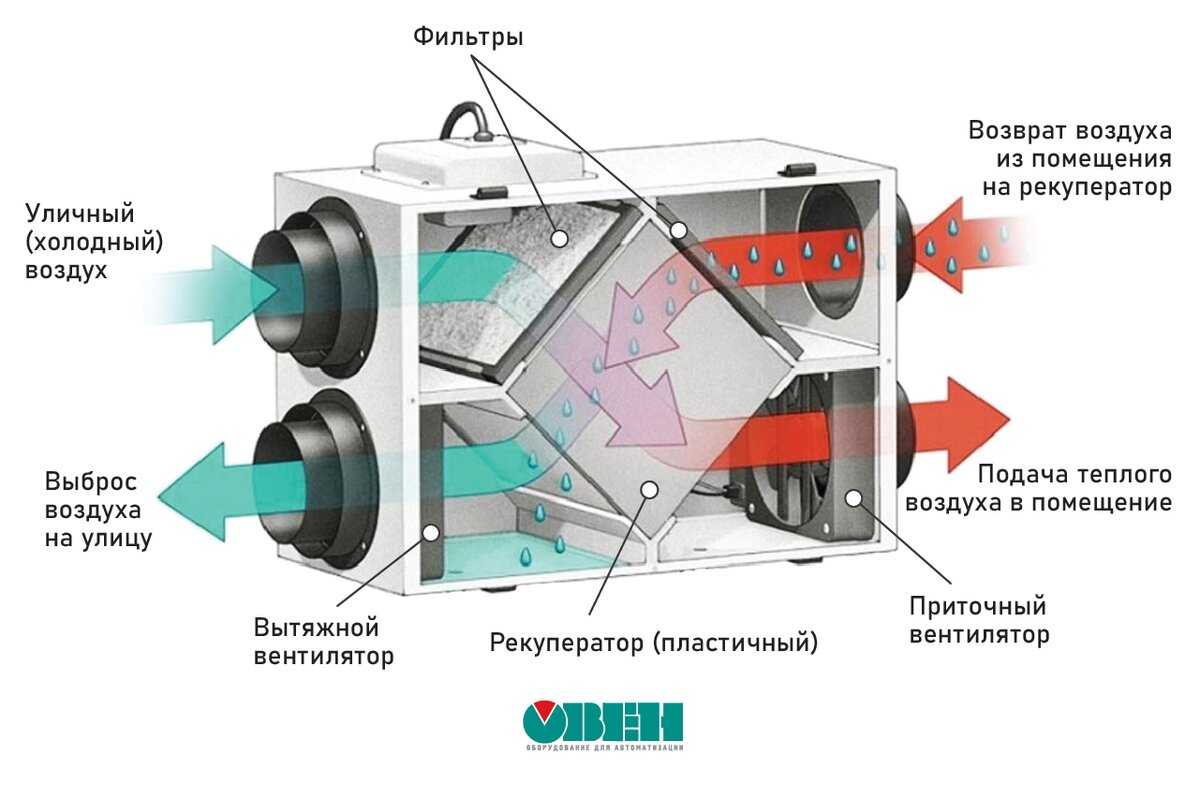

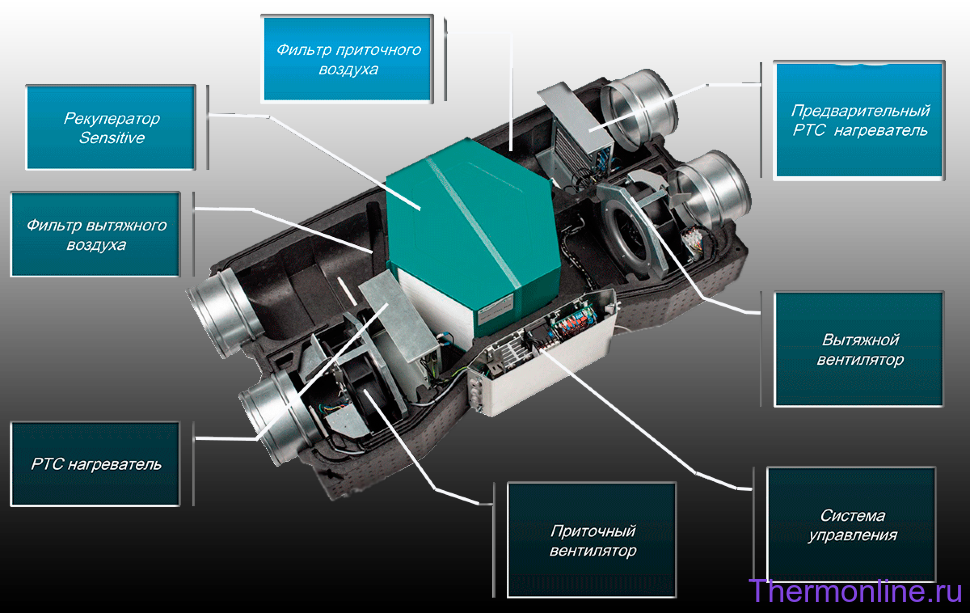

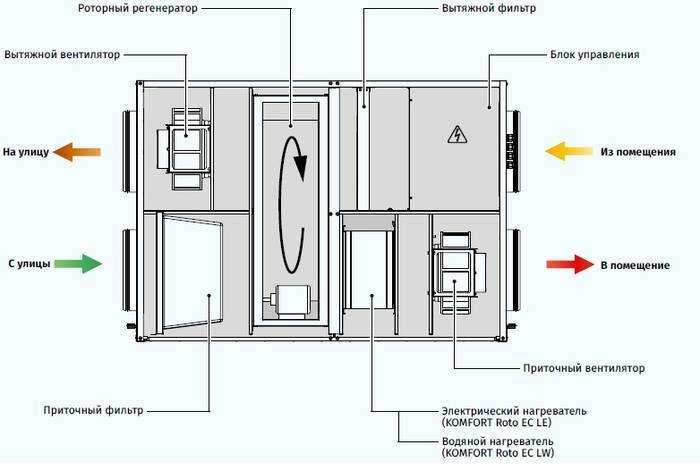

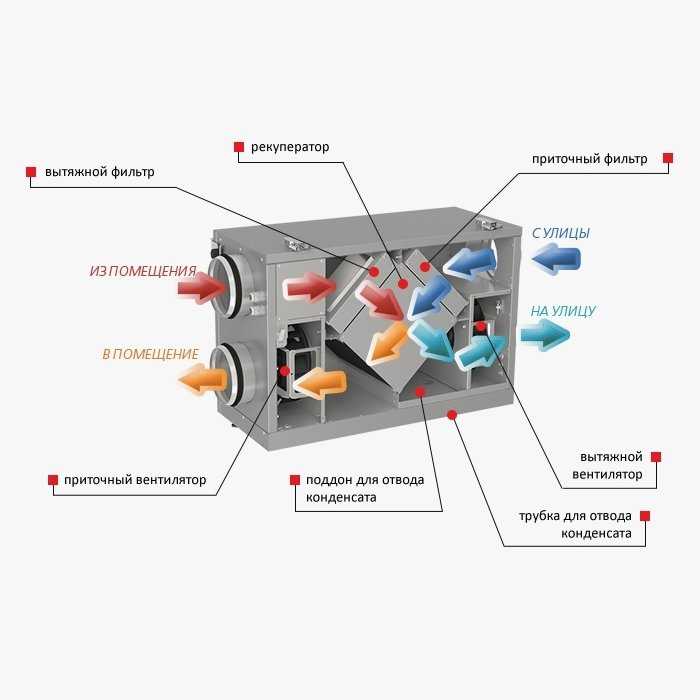

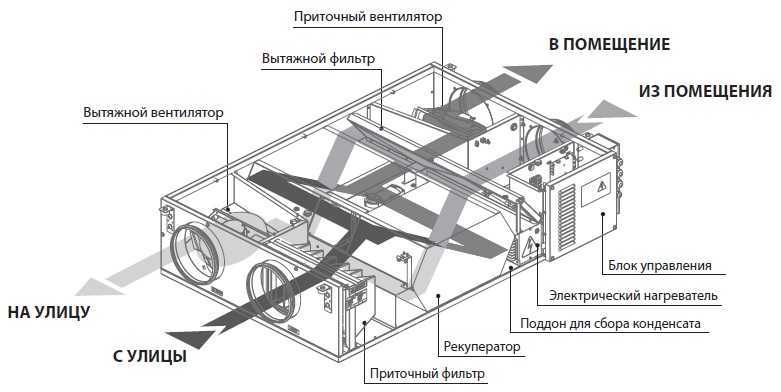

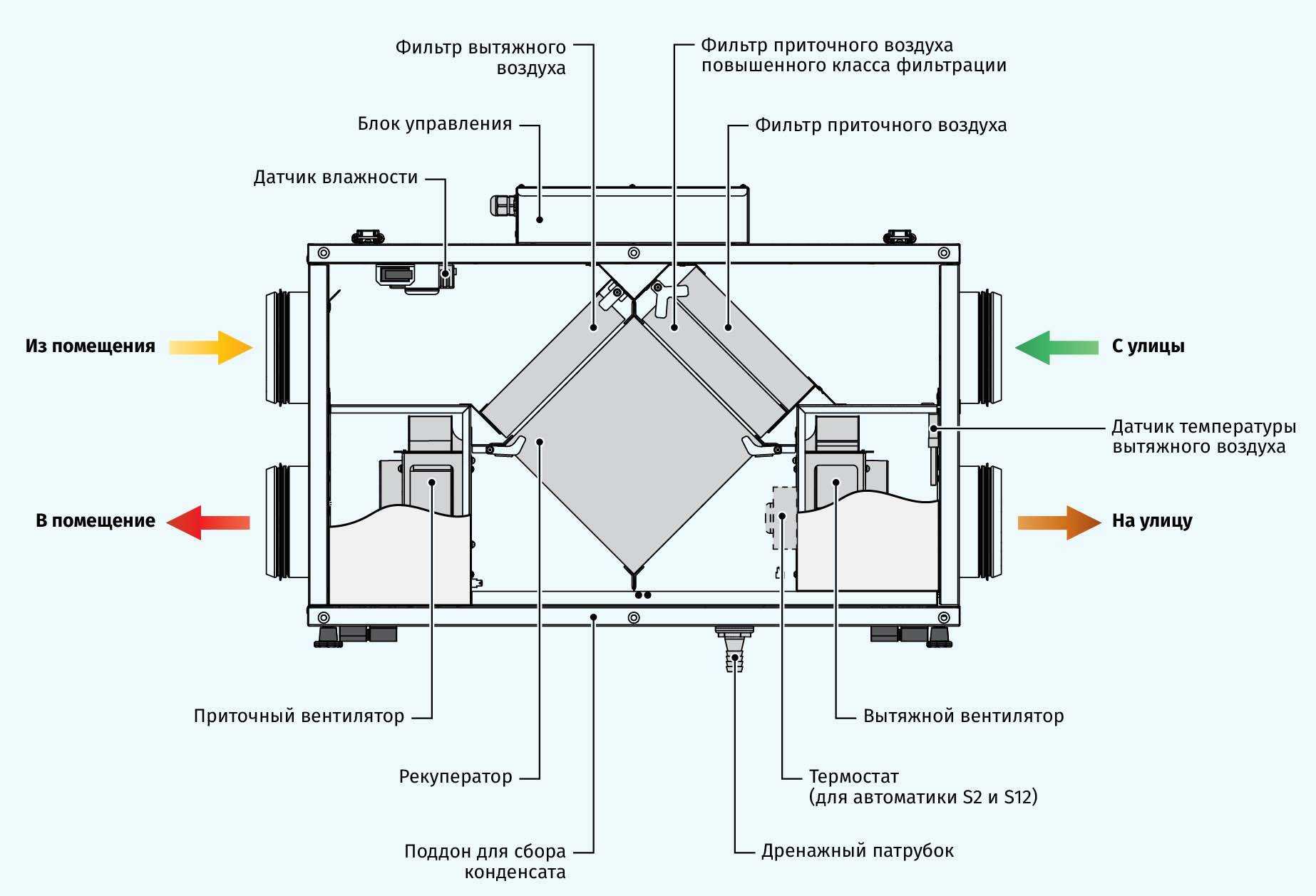

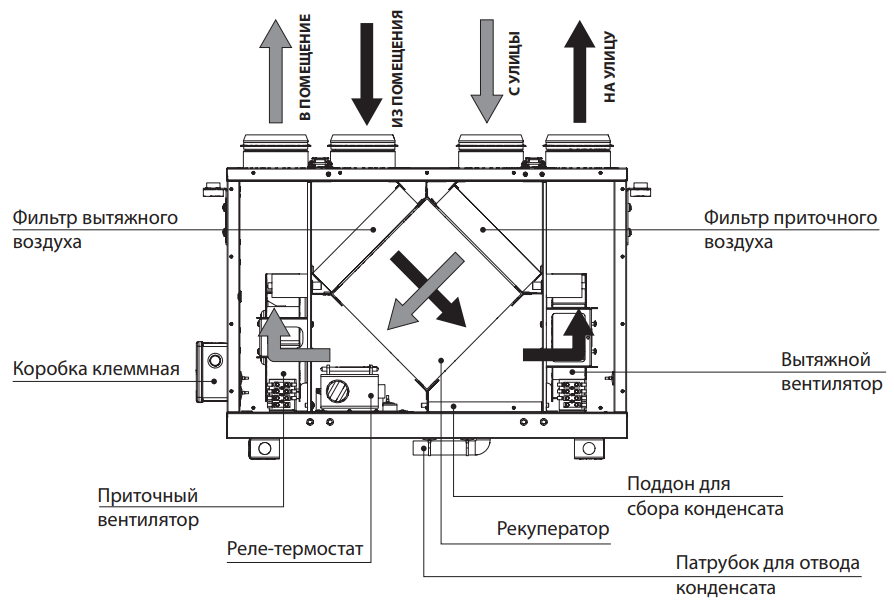

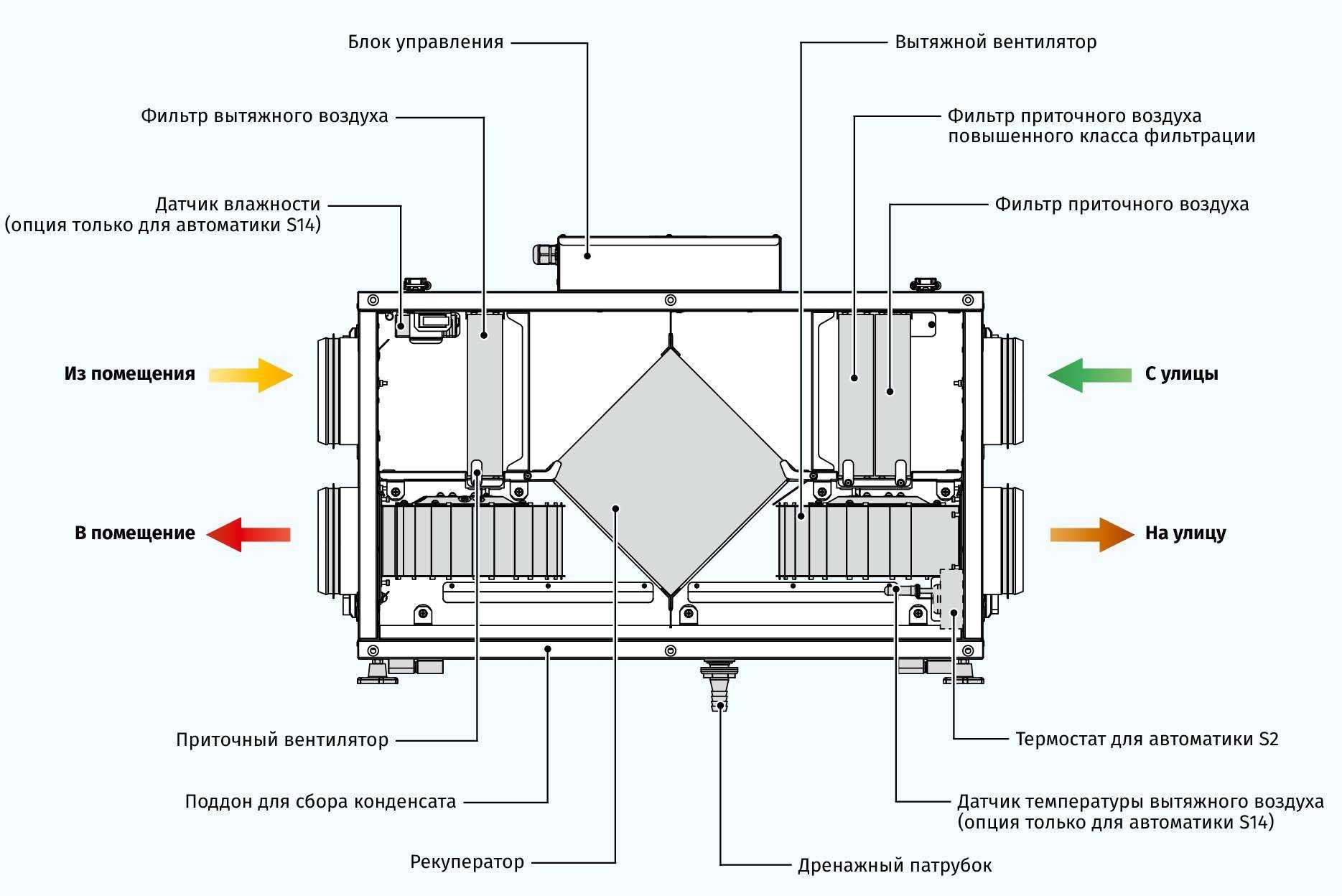

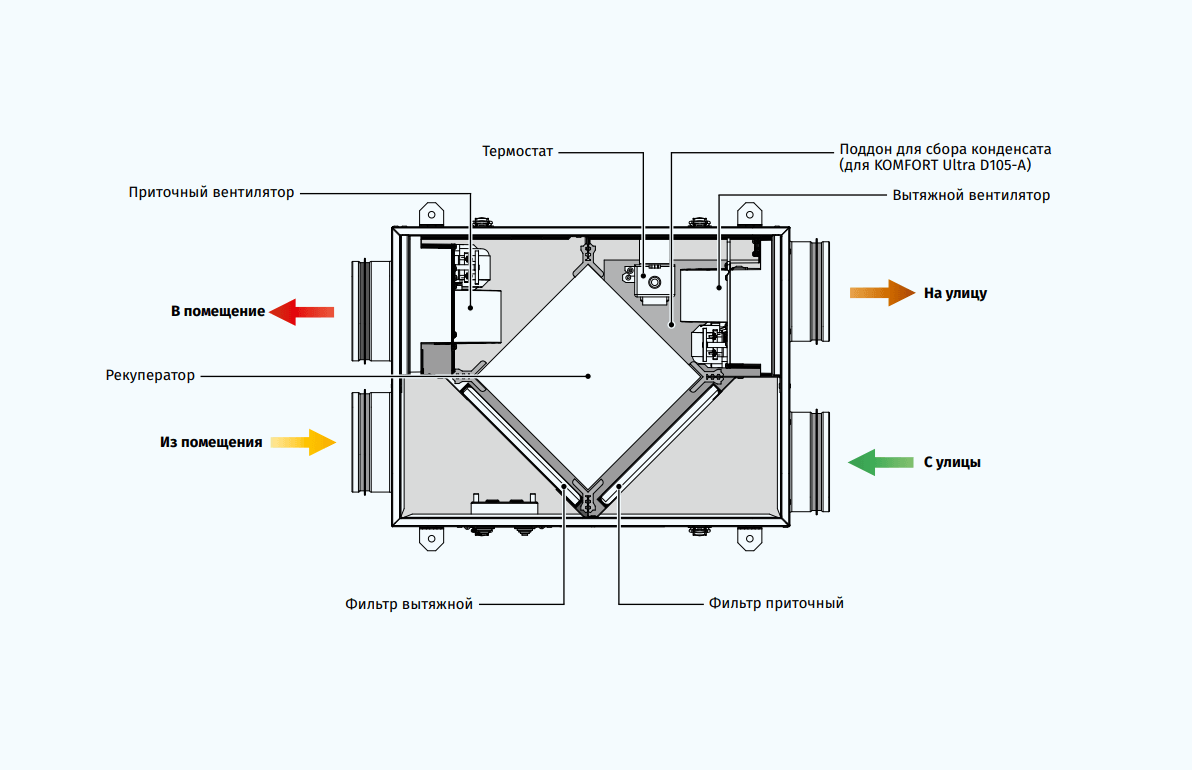

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

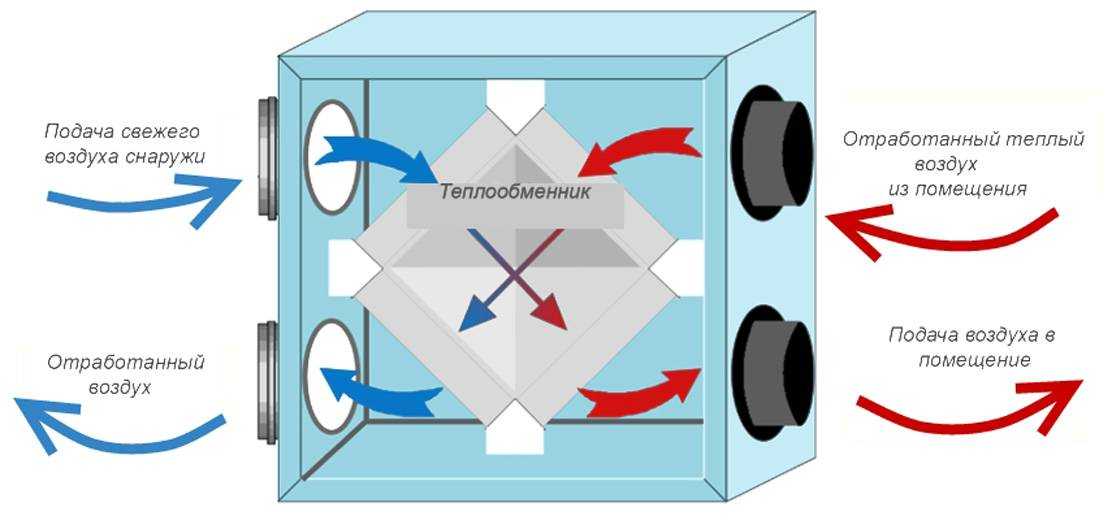

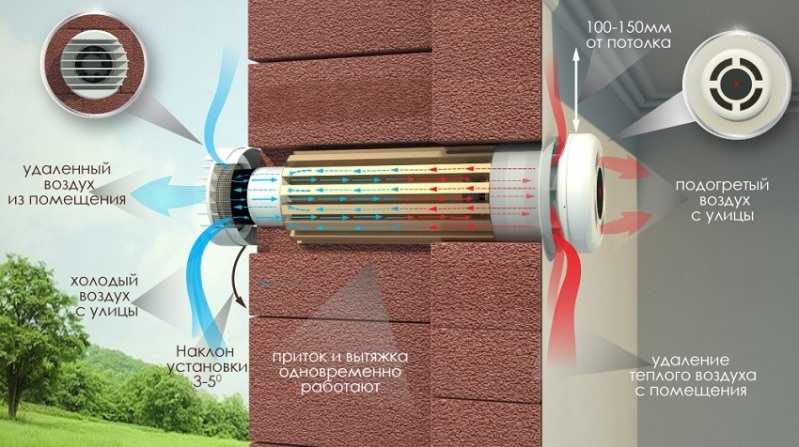

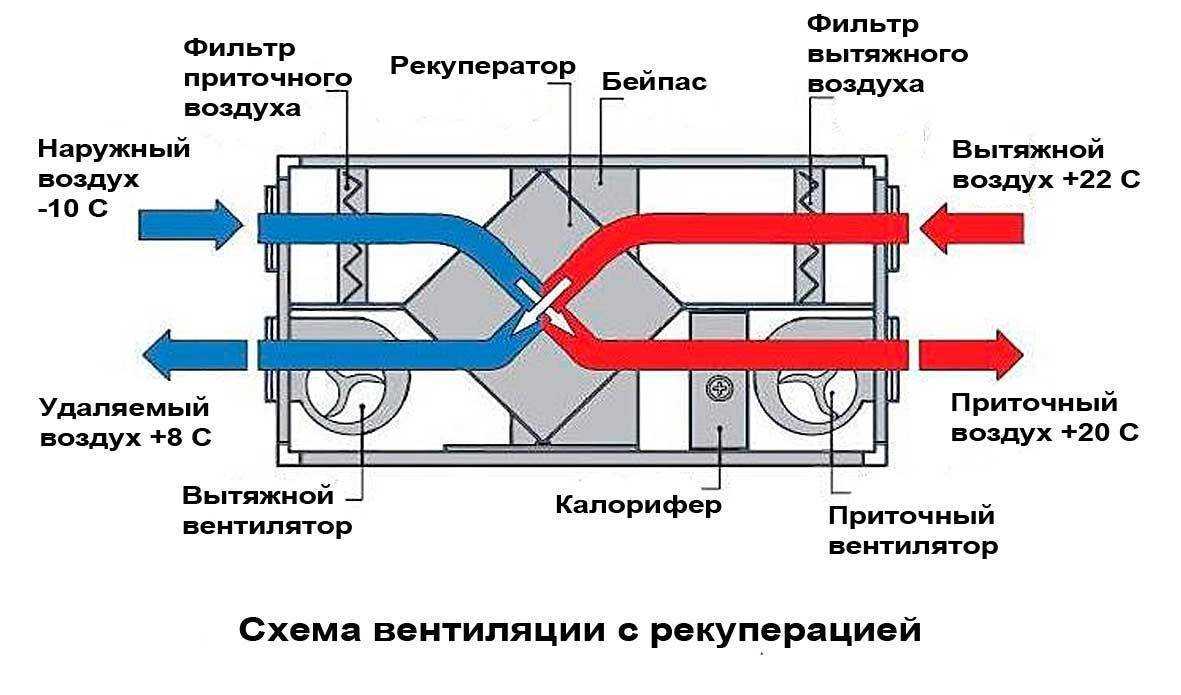

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.
• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляции

Комбинированная. Наиболее часто применяемая разновидность вентиляции, сочетающая достоинства искусственной и естественной систем.

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховоды

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Приточная вентиляция в доме

Схема установки приточного клапана за радиатором.

Основная масса свежего воздуха поступает в помещение сквозь двери и окна в момент их открывания. Однако таких мер часто недостаточно для осуществления качественного проветривания. Многие современные постройки оснащаются инфильтрационными клапанами.

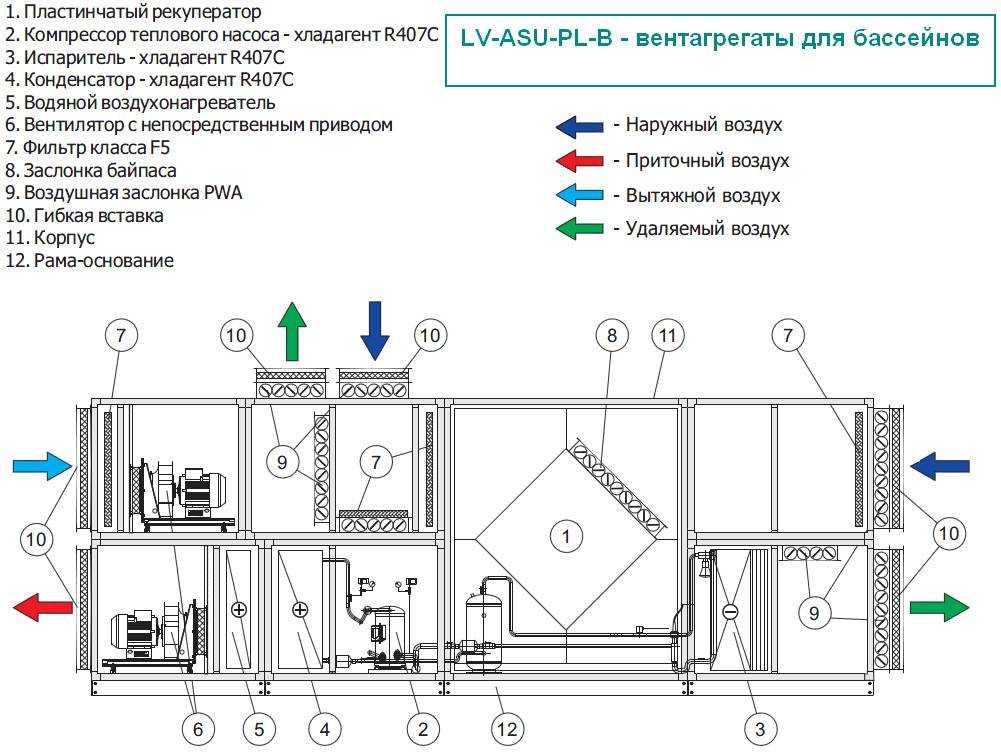

Приточно вытяжная вентиляция предназначается для своевременной подачи в помещение свежих масс взамен удаленного пласта. Такой воздух часто обрабатывается: очищается, согревается, увлажняется.

Приточная вентиляция в доме призвана создавать лучшие условия обмена воздухом. Это часто связано со значительными расходами энергии тепла. Отопительное оборудование призвано регулярно обогревать охлажденные пласты воздуха. Согретые массы перемещаются из вытяжки.
