Обустройство канализационной насосной станции: как обеспечить безопасную перекачку стоков?

Проведение расчетов

При покупке комплектной КНС нет необходимости покупать очень дорогое устройство, которое будет работать на 10% от заявленной мощности. Выбирают станцию исходя из следующих показателей:

• размеры оборудования – должны подходить для помещения, в котором планируется установка, для частного дома это будет обычный бытовой прибор, который можно разместить на площади в 1 кв. м;
• ожидаемый поток сточной жидкости – зависит от количества проживающих и расходуемого объема воды в час пик;
• расстояние, на которое необходимо удалить жидкость;
• высота впускной и выпускной трубы;
• производительность оборудования исходя из степени загрязнения стоков.

КНС бытовую можно самостоятельно подключить, в то время как габаритные устройства формируются из нескольких частей, предназначенных под конкретные условия работы.

Плюсы насосов для кнс:

• техническое обслуживание требует минимум средств и усилий;
• функционируют в автоматическом режиме;
• работают в любых погодных условиях.

Достаточно часто КНС Альта сменяют устаревшие системы самотечной канализации, а также они используются в условиях современного строительства. Это обусловлено огромным преимуществом канализационных станций перед «древними» системами.

Виды и типы КНС

Основной частью любой канализационной системы является насосное оборудование, которое бывает следующих видов:

• Самовсасывающее;
• Погружное;
• Консольное.

А непосредственно насосная станция, если учитывать ее расположение бывает:

• Частично заглубленной;
• Заглубленной;
• Наземной.

Кроме этого все канализационные станции бывают двух видов: главные и районные. Что касается главных КНС, то они используются для перекачки отходов непосредственно с населенного пункта или предприятия. А вот районные предназначены для отвода стоков к коллектору или очистному сооружению.

Также КНС подразделяются на дистанционные, автоматические и с ручным управлением.

Дистанционные работают таким образом, что контролировать и регулировать их работу можно из оборудованного диспетчерского пункта. Автоматические полностью управляются датчиками и устройствами. А что касается ручных, то вся работа лежит на обслуживающем персонале.

Еще насосные станции отличаются по типу перекачиваемых стоков на четыре группы:

1. Первая группа – предназначена для сточных бытовых вод. Используется для отвода стоков от общественных зданий и жилых домовладений.
2. Вторая группа – для промышленных сточных вод.
3. Третья группа – для ливневых сетей.
4. Четвертая группа – для осадков.

В зависимости от мощности КНС бывают мини, средние и большие. Мини станции в основном применяются непосредственно в ванной комнате или туалете. Представляют собой маленькую герметичную емкость, которая крепиться к унитазу. Самыми популярными являются средние насосные станции, они используются как в бытовых целях, так и в промышленных. Бытовые отличаются от промышленных тем, что в них может быть установлен только один насос.  А вот промышленные станции обязательно должны быть оборудованы двумя насосами. Большие КНС применяются исключительно в городских системах. Они оснащены самыми мощными по параметрам насосами.

Монтаж и обслуживание

Обслуживание КНС выполняется в определенном порядке:

• Производят визуальный осмотр насосов, запорной арматуры, проверяют показатели на панели управления. При наличии информации о нарушении в работе насоса, его извлекают, проверяют, промывают.
• Для очистки корпуса станции и насоса пользуются чистой водой из шланга и щетками, не применяя моющие средства.
• При установке агрегатов на место, нужно, чтобы они были закреплены на автоматической трубной муфте.
• Выполняют проверку состояния улавливателя крупных фракций мусора, при необходимости его очищают.
• Меняют изношенные детали, затягивают крепежи, используя гаечные ключи.

Канализационные насосы для кухни

Стоки из кухни содержат жир и остатки пищи, они часто являются причиной засора. Монтаж канализационного насоса для кухни позволяет решить сразу несколько проблем:

• поместить кухонную технику ниже уровня инженерных магистралей без переоборудования помещений;
• измельчение отходов режущими деталями насоса для безопасной транспортировки по трубам небольшого диаметра;
• перенос кухонного оборудования без необходимости соблюдать обязательный уклон трубопровода.

Типы агрегатов для кухни

Стационарный насос – компактное устройство размещается в удобном месте и обеспечивает транспортировку стоков на большое расстояние.

Санитарное оборудование – насос для канализации в квартире, подключаемый к раковине или мойке на кухне. В его конструкции не предусмотрен измельчитель, поэтому использование ограничивается степенью загрязнения стоков. Агрегат рассчитан на температуру 30-45 градусов.

Санитарный насос для раковины

Принудительная канализация – оборудование небольшого размера, снабженное ножами для измельчения отходов. Герметичная конструкция предотвращает попадание неприятных запахов в помещение. Насос обладает высокой производительностью, он измельчает и перемещает стоки по горизонтали на 100 метров.

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной канализации или если у вас есть возможность установить септик.

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

• об ее устройстве;
• о принципе работы оборудования;
• о разновидностях КНС.

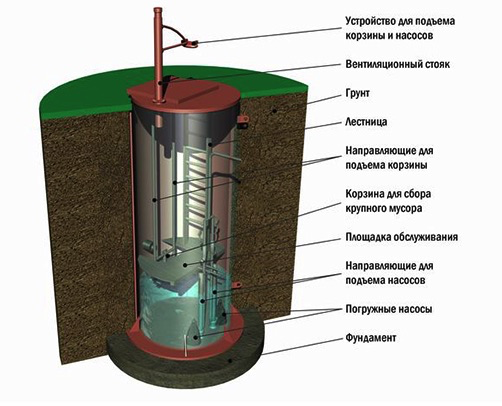

Устройство

Станция по своей сути – герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак	Емкость, где скапливаются все отходы нашей жизнедеятельности. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос	Производят монтаж двух агрегатов: рабочего; резервного. Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.
Система трубопроводов	Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключатели	Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом: при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости; если уровень падает до определенной отметки, трос натягивается и насос отключается. Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

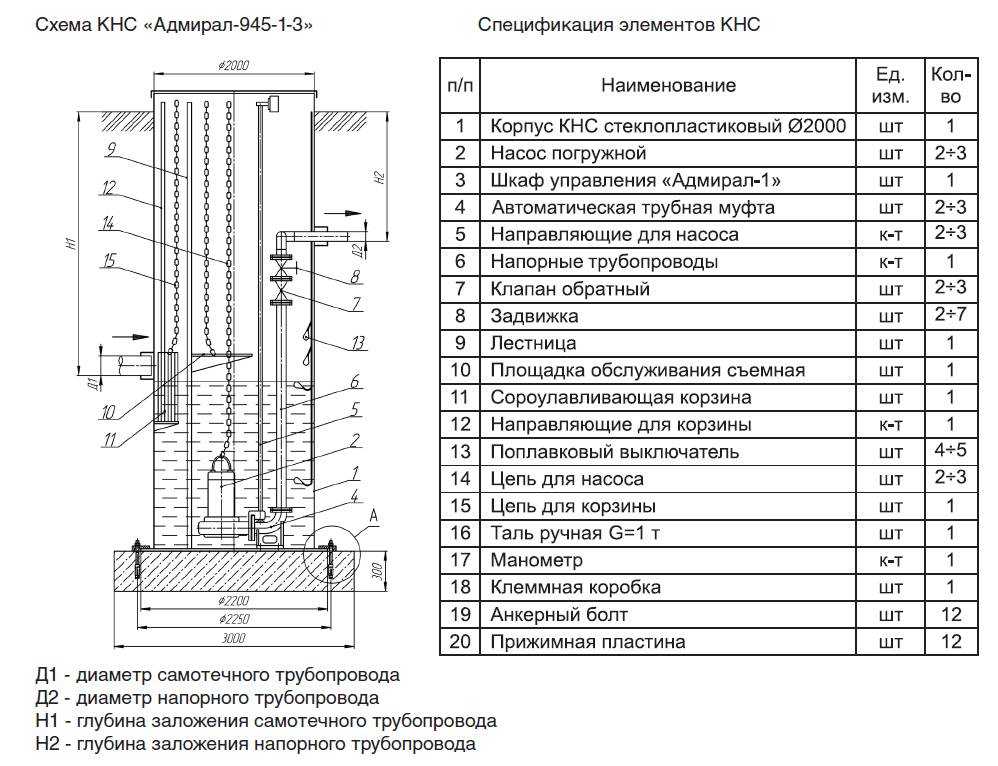

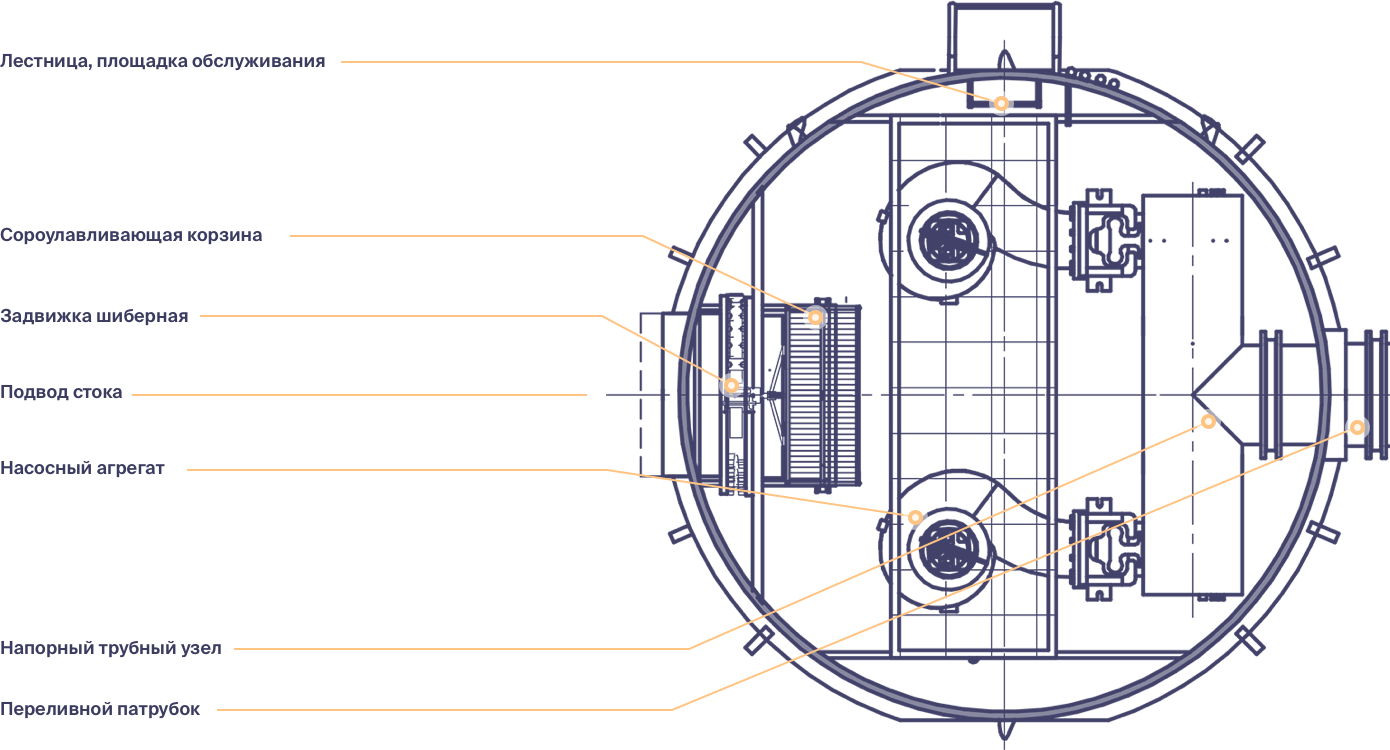

Перед вами схема или чертежи канализационных насосных станций стандартного типа

Также такие бытовые КНС оборудованы:

• лестницей для облегчения их обслуживания;
• крышкой с ревизионными и смотровыми отверстиями;
• электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

Дополнительные рекомендации:

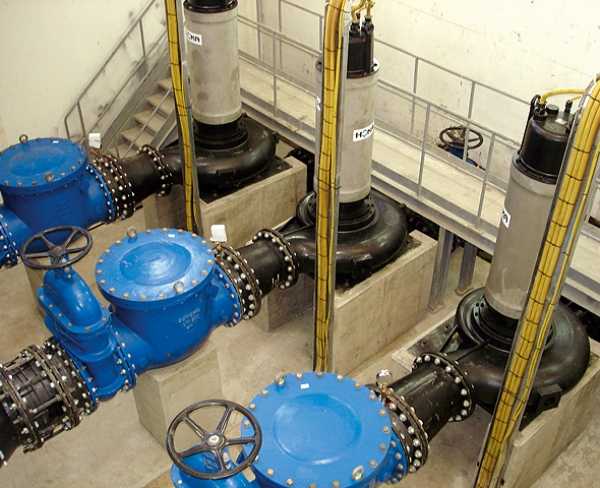

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

• один – для притока свежего воздуха в станцию;
• второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Насосная станция с измельчителем

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

Наружные канализационные насосные станции для частного дома средней мощности

Они также могут быть двух видов, для работы:

• с одним сантехническим прибором (к примеру, унитазом);
• с несколькими санузлами.

Мини-КНС для санузла

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Небольшие канализационные насосные станции для дачи

Когда же от дома до канализационного коллектора достаточно большое расстояние, вам потребуется типовой проект канализационной насосной станции, для ее установки за пределами дома. Она будет представлять собой полноценную КНС, но только в миниатюре.

Особое внимание при ее выборе следует обратить на емкость накопительного бака, которая должна соответствовать расходу воды за 24 часа деленному на 4. Так вы можете экономнее расходовать энергию для работы оборудования

Особенности выбора КНС

Канализационные станции применяются в тех случаях, когда невозможен отвод сточных, промышленных или ливневых вод, а также отходов самотеком. Сейчас на строительном рынке презентовано огромное количество разных надежных и долговечных КНС. Несмотря на это подходить к их выбору стоит с полной ответственностью

В первую очередь необходимо обратить внимание на следующие характеристики:

• В каком количестве и какая жидкость перекачивается определенной насосной станцией;
• Ознакомиться с параметрами и мощностью насосного оборудования;
• Изучить материал, из которого изготовлены основные части станции. От этих характеристик будет напрямую зависеть возможность перекачивания стоков различного состава.

Несомненно, и все остальные аспекты будут влиять на надежность, возможность установки и внешний вид станции, но эти три, в первую очередь смогут охарактеризовать работоспособность оборудования. Обязательным условием качественной станции будут элементы, изготовленные из нержавеющего материала. Кроме этого выбирая насосную станцию, стоит отталкиваться от особенностей региона.

После приобретения насосной станции требуется выполнять своевременное обслуживание системы и ее очистку. Лучше всего данные работы доверить знающим людям, которые смогут это сделать качественно и профессионально.

Заключение

Приобретение и установка КНС в настоящее время требует огромных затрат. В целом стоимость будет полностью зависеть от ее комплектации. Но, несмотря на свою немаленькую стоимость в большинстве случаев это единственный выход для отвода отходов и сточных вод. Такая система считается одной из самых важных инженерных сетей, которые способны эффективно и качественно осуществлять отвод сточных вод и отходов жизнедеятельности.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Классификация КНС

КНС классифицируются по характеру канализационных стоков:

• для хозяйственно-бытовых стоков;
• для ливневых и паводковых стоков;
• для осадочных сточных вод;
• для производственных, а также очищенных сточных вод.

В зависимости от назначения и места расположения КНС подразделяются на:

• локальные, перекачивающие сточные воды от объекта водоотведения до канализационного коллектора;
• главные, перекачивающие сточные воды от объекта водоотведения на очистные сооружения.

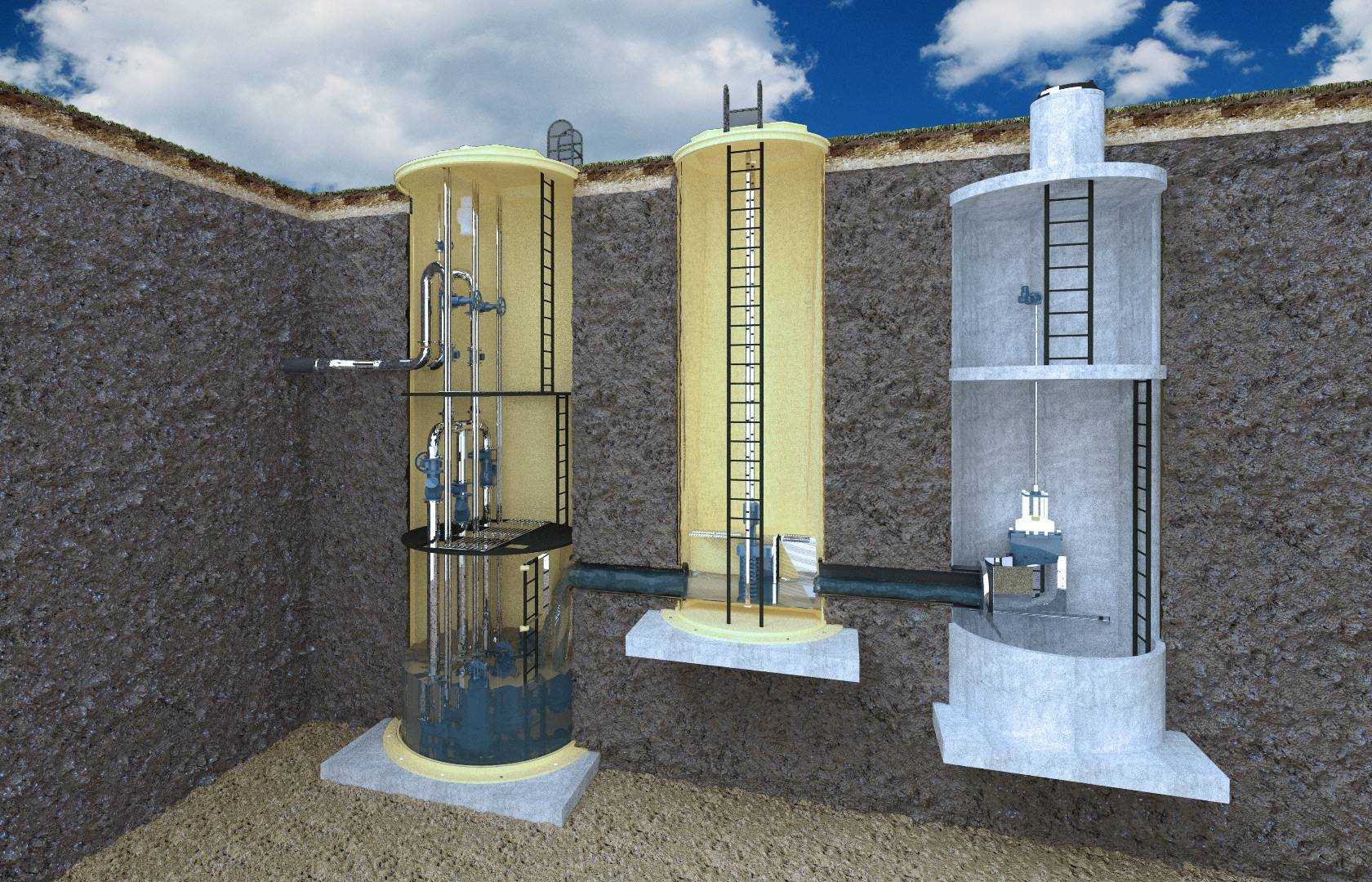

В зависимости от исполнения КНС могут быть вертикального (шахтного) типа и горизонтального (рисунок 1). Вертикальные КНС являются наиболее распространенными.

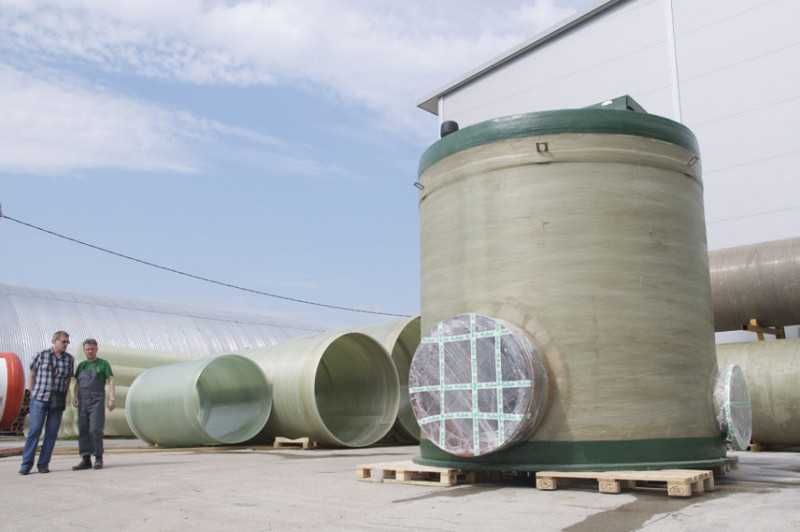

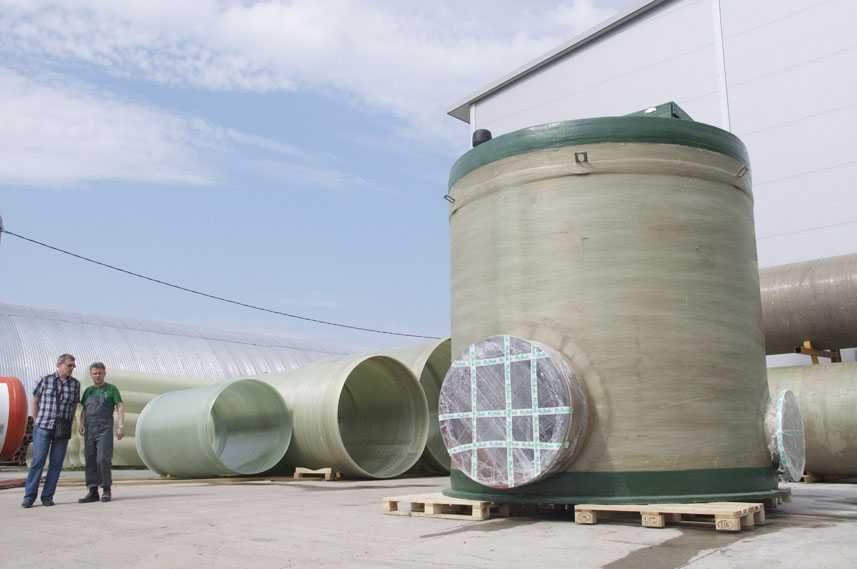

Корпус КНС может быть выполнен из таких материалов как:

• Стеклопластик;
• Полиэтилен;
• Железобетон;
• Бетон, футерованный пластиковой оболочкой.

Для установки вертикальной КНС из стеклопластика и полиэтилена дополнительно требуется устройство фундамента для крепления корпуса КНС, во избежание его смещения (подъема над уровнем земли) под воздействием грунтовых вод.

По типу расположения относительно земли КНС бывают:

• Заглубленные;
• Частично заглубленные;
• Наземные.

Классификация КНС

Установки имеют множество модификаций, поэтому существует несколько видов классификации станций.

1. По способу установки.
2. По положению относительно земли.
3. По состоянию жидких стоков.
4. По методу управления.

В зависимости от типа установки различают горизонтальные, вертикальные и насосные системы.

С точки зрения расположения к поверхности земли существуют заземленные, заглубленные и частично заглубленные модели. Существуют модели, в которых панель управления находится на поверхности, а остальная часть устройства заглублена.

Станции делятся в зависимости от состояния сточных вод:

• предназначенные для промышленных объектов (наиболее мощные и дорогие модели);
• используемые для бытовых нужд (более дешевые, менее мощные и соответственно имеют меньшие размеры);
• предназначенные для перекачки осадочных стоков;
• ливневые модели, используются со специальными системами очистки.

Существует 3 варианта управления системой: ручной, автоматический и дистанционный. В первом случае оператор контролирует уровень сточных вод и сам включает или выключает станцию.

Второй вариант исключает участие человека в процессе управления. Работа системы заключается в управлении датчиками. Они контролируют уровень жидкости и автоматически запускают или останавливают насосы.

В третьем варианте станция оснащена пультом дистанционного управления, который используется для поддержания устройства в рабочем состоянии.

Как выбрать КНС

Перечислить все требования, предъявляемые к КНС, достаточно затруднительно. Их проектированием занимаются целые организации, и при разработке они учитывают множество факторов. Но основные требования изложить можно.

1. Первоочередное значение при выборе КНС имеет тип прокладываемого кабеля. Выше уже отмечалось, что лоток должен соответствовать назначению линии.

2. Необходимо учитывать вес изделия. Нельзя мощный силовой кабель укладывать в легкий проволочный лоток. КНС должна учитывать уровень и характер рабочих нагрузок. Под этим понимается возможность противостоять возникающим при эксплуатации воздействиям, вызывающим деформацию, прогиб или кручение несущих конструкций КНС.

3. Кроме того, необходимо учитывать, что в лотке должно быть достаточно места, особенно если предстоит уложить несколько различных линий. Исходить только из диаметра изделия будет неправильно, так как в ряде случаев между отдельными кабелями необходимо выдерживать зазор. При этом, необходимо исходить из формулы (2R)2, где R — радиус кабеля.

И стоит учесть, что диаметр кабеля не должен превышать высоту боковой стенки лотка.

4. В одном лотке могут идти кабели, по которым передается разное по величине напряжение, к примеру, КИПиА и силовой кабель. В таком случае они должны располагаться на необходимом расстоянии друг от друга. Его величину определяют на этапе проектирования КНС. И в этом случае лучше всего применять специальные лотки металлические перегородки для разделения единого внутреннего пространства на отдельные секции (по которым могут прокладываться разные провода и кабели).

5. Подбирая фурнитуру для КНС, также необходимо учитывать тип кабеля, в частности, допустимый радиус изгиба. Из этого и следует исходить, планируя использовать различные ответвления для прокладки кабельной трассы.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Система автоматизации канализационной насосной станции

Задача автоматизации

Разработка автоматизированной системы управления канализационной насосной станции и внедрение ее в поселке Молебка Свердловской области.

Принцип работы канализационной насосной станции (КНС)

Сточные воды поступают в резервуар небольшой локальной канализационной станции. В резервуаре установлены два погружных насоса SEV80 фирмы Grundfos, которые выкачивают сточные воды в централизованную канализационную систему. Отслеживание уровня происходит по поплавковому уровнемеру по трем точкам.

Принцип работы автоматики КНС

Все изменяющиеся состояния датчиков и выключателей отслеживаются программируемым логическим контроллером ОВЕН ПЛК150 с модулем расширения ОВЕН МК110-220.

ПЛК по заданному алгоритму включает или отключает насосы. Работа насосов осуществляется полностью в автоматическом режиме. При заполнении резервуара стоками до среднего уровня (поплавок, установленный в середине бака) включается в работу один из насосов, который начинает откачивать стоки до достижения нижнего уровня (поплавок, установленный внизу бака). Если по истечении 30 минут уровень в баке остается на среднем уровне, то в работу включается второй насос, – откачка стоков начинается в интенсивном режиме.

Предусмотрена попеременная работа насосов, когда система находится не в режиме интенсивной откачки. Запуск двигателей осуществляется при помощи одного плавного пуска двигателя Altistart ATS 01 (система при помощи 4-х пускателей может по порядку запустить двигатели через один плавный пуск). Работу одного из насосов можно отключить вручную при помощи переключателей на щите.

Верхний уровень стоков (верхний поплавок) сигнализирует об аварийной ситуации и о том, что двигатели не могут откачать стоки. Для надежности был установлен аналоговый датчик уровня, по которому также происходил контроль уровня сточных вод (использовался аналоговый вход контроллера).

В системе предусмотрен контроль доступа в помещение КНС (установлен концевой выключатель на дверь, контакт которого выведен на ПЛК)

В системе питания предусмотрен автоматический ввод резерва и коммерческий узел учета электроэнергии, а также бесперебойный блок питания на случай обрыва питания.

При помощи GSM/GPRS модема ОВЕН ПМ01, подключенного к контроллеру, осуществляется диспетчеризация работы КНС. Модем отсылает СМС сообщение с кодом аварии диспетчерам водоканала при возникновении аварийной ситуации. Также диспетчер может сам отправить СМС сообщение на станцию, чтобы включить систему или выключить один из насосов.

Предусмотрены следующие аварийные ситуации:

1. Отключение основного электрического ввода.
2. Отключение аварийного электрического ввода.
3. Аварийный уровень стоков.
4. Перегрузка двигателя №1.
5. Перегрузка двигателя №2.
6. Несанкционированный доступ в помещение КНС.

Результат автоматизации

Такие автоматизированные канализационные системы могут использоваться в загородных домах и коттеджах (коттеджных поселках) при создании локальных систем водоотведения, обеспечивая высокую надежность, сокращение эксплуатационных расходов и эффективное управление.

Фекальный насос: конструкция, виды, назначение

Фекальный насос изготавливается в корпусе стойком к коррозии, его основная особенность – установка на ведущем валу измельчающего механизма. Это может быть нож или режущая кромка. Канализационные насосы с измельчителем, работающее от 220 В, устанавливаются в квартирах, частных домах и учреждениях, где есть риск засорения трубопровода. Их проточные каналы имеют большой диаметр и способны принимать стоки с фракциями до 10 см. Контроль пуска и остановки оборудования происходит с помощью автоматики.

Принцип работы фекального насоса с измельчающим механизмом

Оборудование устанавливается около унитаза, после слива вода поступает в накопительную камеру. Специальный датчик фиксирует возрастающее давление воздуха и подает сигнал на реле, запускающее электродвигатель. Одновременно включаются ножи, которые перемалывают мусор. Жидкость под давлением отправляется в отводную трубу и по ней транспортируется до стояка. После откачки датчик фиксирует снижение давления и отключает реле двигателя.

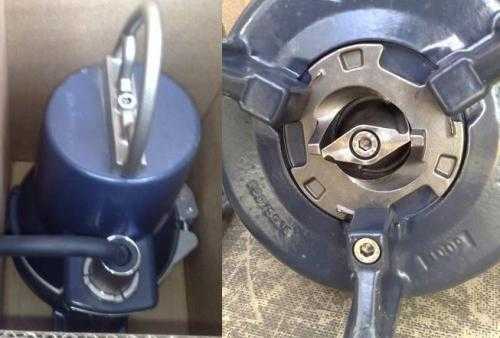

Фекальный насос с измельчителем

Виды насосов

Станции, оборудованные таким насосом, компактны, универсальны, работают бесшумно, просты в обслуживании. Агрегаты выпускаются с учетом условий, в которых им придется перекачивать стоки. Канализационные насосы для дома делятся на четыре группы:

1. Устройство с измельчителем для откачки бытовых стоков низкой температуры. Агрегат предназначен для стоков с крупными фракциями, например, из унитаза. Его устанавливают в туалете на цокольном этаже, когда стояк расположен далеко, а общий уровень канализационной системы выше, чем у размещенных здесь приборов. При заполнении стоками накопительной емкости, включается откачивание и работа ножей. Жидкость принудительно отправляется в общую систему.
2. Агрегат без ножей, предназначенный для горячих стоков из бани или сауны, а также душа и стиральной машины. Расчетная температура воды до 90 градусов.
3. Насос без режущих деталей для откачки сточных вод из бассейна или затопленного подвала. Модель отличается самой доступной стоимостью.
4. Оборудование с измельчителем для транспортировки горячих стоков. Универсальный агрегат, который можно использовать в частном доме или бане при наличии туалета.

Способы установки

1. Насос канализационный погружной – устанавливается в сточную яму или резервуар, полностью погружаясь в жидкость. Самый популярный вариант для бытового использования.
2. Полупогружной – насосная часть агрегата опускается в воду, а двигатель остается на поверхности. Такая модель может использоваться для перекачивания воды при высокой температуре.
3. Наружный – аппарат устанавливается около канализационного колодца, в который опускаются заборные шланги. Такое оборудование можно переносить в нужное место.

Монтаж погружного насоса

Монтаж и обслуживание КНС

В соответствии с требованиями СНиП 2.04.03-85 расстояние от КНС до жилых зданий принимается в зависимости от пропускной способности станции. Если этот параметр ≤ 200 м3/сутки, то санитарно-защитная зона (ССЗ) должна быть не менее 15 метров. Удельное среднесуточное водопотребление на 1 человека составляет 0,16-0,23 м3/сутки. Семья из 5 человек потребляет за сутки около одного кубического метра воды. Если стоки после КНС будут отстаиваться в септике, то расход принимается с 3-х дневным запасом. В любом случае, нехитрый расчет показывает, что производительность станции будет меньше 200 кубометров, а значит 15 метров – это тот минимум, на который нужно ориентироваться. Но, в конечном итоге все решает проект КНС. После согласований там может стоять и пять метров ССЗ – проверяющие вам слова не скажут.

Монтаж КНС

Монтаж КНС (модульной) будет проходить в следующем порядке:

• Механизированным способом выкапывают котлован. Дно уплотняют слоем гравия. Сверху – 10 см утрамбованного песка.
• Собирается опалубка железобетонного основания КНС, после чего производится заливка. Слой бетона должен быть не тоньше 30 см.
• Когда бетон набирает марочную прочность (28 суток), начинается установка КНС. Емкость выставляют по уровню, а ее основание крепят к фундаментной плите анкерами. Если существует опасность выталкивания станции грунтовыми водами, то ее корпус «пригружают» товарным бетоном.
• Производят послойную (по 50 см) засыпку и трамбовку грунта. В процессе подключают самотечный и напорный трубопроводы.
• В резервуар опускают насосы, подсоединяют их к направляющим и трубопроводам. Выставляют поплавковые датчики.
• К станции и шкафу управления подводят электричество, делают заземление.
• Надземная часть резервуара утепляется.

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на ведомственных объектах МО РФ, ФСБ и объектах ФСИН РоссииПроектированиеРемонтно-монтажные работыЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовПредаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) и оценка профессиональных рисковАккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияДругие работыПовышение квалификации, профессиональная переподготовкаСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Устройство и принцип работы КНС

Конструкции различных моделей могут отличаться, однако можно выделить стандартные компоненты для общего типа устройства.

Канализационная насосная станция состоит из следующих деталей:

Устройство КНС

• герметичный сосуд, в который произвольно поступает вода;
• два насоса (резервный и запасной), которые выкачивают отходы;
• трубопроводная система, обеспечивающая транспортировку нечистот;
• поплавочные выключатели, контролирующие запуск всасывающего механизма.

Помимо стандартных составляющих, КНС содержит ряд дополнительных элементов, обеспечивающих ее максимально удобное использование. Подачу энергии можно контролировать с помощью электрической щитовой, а для успешной эксплуатации станцию оборудуют смотровыми окошками и лестницей.

Изучив примерное строение устройства, несложно проследить принцип работы КНС. Емкость наполняется отходами, нечистотами и водой до определенного уровня. После этого сразу срабатывают поплавочные выключатели насосов, который реагируют на повышение уровня жидкостных отходов.

Погружной насос в это время поднимает нечистоты вверх, после чего поток отправляется в общую канализацию, присоединяясь к сточным водам. Одновременно срабатывают дополнительные механизмы, например, нагрев, который необходим в условиях сурового климата. Важную роль выполняют и обратные клапаны, которые не дают потоку вернуться назад.
