Как выглядят низкочастотные генераторы сигналов?
Стандартные низкочастотные генераторы сигналов синусоидальной формы представлены в виде небольшого короба, на передней панели имеется экран. С его помощью производится контроль колебаний и регулировки. В верхней части экрана имеется текстовое поле – это своеобразное меню, в котором присутствуют разные функции. Управление может производиться кнопками и переменными резисторами. На экране указывается вся информация, необходимая при работе.
Амплитуда и смещение сигнала регулируются при помощи кнопок. Новейшие образцы приборов оснащаются выходами, посредством которых можно произвести запись всех результатов на флеш-накопитель. Для изменения частоты дискретизации в генераторах синусоидального сигнала применяются специальные регуляторы. Благодаря им пользователь может очень быстро осуществить синхронизацию. Обычно внизу, под экраном, располагается кнопка включения, а рядом с ней выходы генератора.
Самодельные приборы
Можно сделать низкочастотные генераторы сигналов своими руками из подручных средств. Основная часть любого генератора – это селектор (англ. select – выбор). В любой конструкции он рассчитан на несколько каналов. В стандартных конструкциях применяется не более двух микросхем. Этого для реализации простейших приборов оказывается достаточно. Идеально подойдут для изготовления генераторов микросхемы из серии КН148. Что касается преобразователей, то они используются только аналоговые.
В некоторых случаях допускается использовать персональный компьютер в качестве генератора сигналов. Своими руками можно сделать небольшой переходник – он устанавливается на выходе звуковой карты. Сигнал снимается с выхода и используется для тестирования аппаратуры. На ПК устанавливается программа, которая будет управлять звуковой картой. Недостаток такой конструкции – слишком узкий диапазон частот, поэтому его нельзя использовать при тестировании некоторых приборов.
Генераторы синусоидального сигнала
Синус – это наиболее распространенная форма низкочастотного сигнала генераторов. Он необходим для тестирования большей части аппаратуры. В конструкции применяются самые простые микросхемы. Они вырабатывают сигнал, который преобразовывается операционным усилителем. Чтобы производить регулировку сигналов, необходимо в схему включить переменные или постоянные резисторы. От типа используемых сопротивлений зависит, ступенчато или плавно будет осуществляться регулировка.
Генераторы синусоидального сигнала широко применяются для настройки не только радиоаппаратуры, но и высокочастотной техники – инверторов, блоков питания, преобразователей частоты для асинхронных двигателей и т. д. Эта техника позволяет производить преобразование исходного синуса бытовой сети (частота 50 Гц). Причем частота увеличивается в десятки раз – до 100 МГц. Это необходимо для нормальной работы импульсного трансформатора.
Низкочастотные генераторы сигналов
Такие конструкции применяются для настройки и тестирования аудиоаппаратуры
Если обратить внимание на схему простейшего низкочастотного генератора сигналов, то можно увидеть, что в нем устанавливаются переменные резисторы – с их помощью производится корректировка формы и величины сигнала. Чтобы осуществить изменение величины импульса, можно использовать модулятор серии КК202
Сигнал в этом случае должен генерироваться через конденсаторы.
Низкочастотный генератор сигналов используется для настройки любой аудио аппаратуры – проигрывателей, усилителей звуковой частоты и т. д. В качестве такого генератора можно использовать персональный компьютер (даже старый ноутбук подойдет). Это бюджетный вариант, который не потребует больших затрат, если в наличии имеется старенький компьютер. Достаточно установить последнюю версию драйверов, программу для работы со звуковой картой и сделать переходник для подключения к аппаратуре.
Генератор ВЧ
Устройство для остановки электросчетчика энергии служит для питания электроприборов бытового назначения. Его выходное напряжение 220 вольт, потребляемая мощность 1 киловатт. Если в приборе применить составляющие элементы с характеристиками мощнее, то от него можно запитывать более мощные устройства.
Такой прибор включается в розетку бытовой сети, от него идет питание на нагрузку потребителей. Схема электрических проводов не подвергается каким-либо изменениям. Систему заземления подключать нет необходимости. Счетчик при этом работает, но учитывает примерно 25% энергии сети.
Действие устройства остановки в подключении нагрузки не к питанию сети, а к конденсатору. Заряд этого конденсатора совпадает с синусоидой напряжения сети. Заряд происходит высокочастотными импульсами. Ток, который расходуется потребителями из сети, состоит из высокочастотных импульсов.
Счетчики (электронные) имеют преобразователь, который не чувствителен к высоким частотам. Поэтому, расход энергии импульсного вида счетчик учитывает с отрицательной погрешностью.
Виды генераторов сигналов
Приборы различаются по ряду характеристик. Например, по форме сигнала (синусоидальные, прямоугольные, в виде пилы), по частоте (низкочастотные, высокочастотные), по принципу возбуждения (независимое, самовозбуждение). Однако существует несколько основных видов – о них и расскажем подробнее.
Синусоидальный
Прибор усиливает первоначальный синусоидный код в десятки раз. На выходе получается частота до 100 МГц. При этом исходный синус, как правило, не превышает 50 МГц. Генераторы синусоидального импульса активно используют при проверке блоков питания, инверторов и другой высокочастотной техники, а также радиоаппаратуры.
Генератор низкочастотный
Ниже схема самого простого низкочастотного генератора. На ней видно, что в приборе присутствуют переменные резисторы. Они позволяют корректировать форму и частоту сигнала. Изменить силу импульса можно подключенным модулятором KK202.

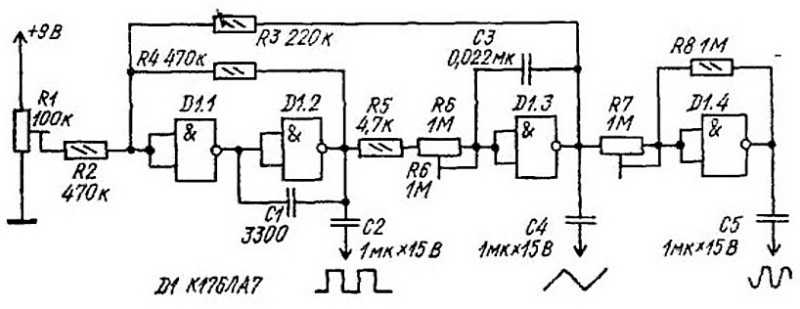

Такой прибор подойдет для настройки аудиоаппаратуры (звуковых усилителей, проигрывателей). Наиболее доступным вариантом низкочастотного генератора является обычный компьютер. Достаточно скачать драйверы и подключить его к аппаратуре через переходник.
Генератор звуковой частоты
Стандартная конструкция с микросхемами внутри. Напряжение подается в селектор, а сам сигнал генерируется в одной или нескольких микросхемах. Частоту можно настраивать при помощи модуляционного регулятора. Прибор отличается более обширным диапазоном частоты, чем аналоги (до 2000 кГц).
Импульсы произвольной формы
Генераторы с импульсами произвольной формы имеют повышенную точность. Погрешность минимальная – до 3%. Выходной импульс подвергается тонкой регулировке с применением шестиканального селектора. Прибор вырабатывает частоту от 70 Гц.
Устройства делят по степени синхронизации. Зависит она от типа коннектора, который установлен в прибор. Поэтому сигнал может усиливаться за 15-40 ньютон-секунд. Некоторые модели работают на 2 режимах – линейном и логарифмическом. Режим меняется переключателем, за счет чего корректируется амплитуда.
Контроллеры сложных сигналов
В сборке присутствуют только многоканальные селекторы, так как приборы получают импульсы сложной формы. Сигналы многократно усиливаются, режим можно изменить при помощи регулятора. Вариацией такого прибора считается DDS (устройство по схеме прямого цифрового синтеза).
Базовая плата оборудуется микроконтроллерами, которые легко снимаются и ставятся на место. В некоторых моделях можно заменить микроконтроллер одним движением. Если редактор монтированный, ограничители установить нельзя. Прибор генерирует измерительный сигнал мощностью до 2000 кГц с погрешностью до 2%.
Генератор цифрового сигнала
Цифровые генераторы популярны, потому что отличаются высокой точностью. Пользоваться ими удобно, однако они нуждаются в тщательной настройке. Здесь стоят коннекторы KP300, резисторы достигают сопротивления от 4 Ом. Это позволяет добиться предельно допустимого внутреннего напряжения в схеме.
Области применения
Генераторы сигналов используют современные лаборатории разработчиков электронных и измерительных приборов. Одинаковые генераторы могут применяться в кабинетах от начального до продвинутого уровня.
Однако эти функциональные устройства применяют для настройки и тестирования оборудования и в областях, более доступных обывателю. Вот лишь неполный список устройств, которые используют генераторы:
- мобильные телефоны, техника для передачи данных, радио- и телеприемники;
- вычислительные приборы;
- инверторы, источники бесперебойного питания от электричества или импульсов;
- бытовые приборы (СВЧ-печи, стиральные и посудомоечные машины);
- измерительные приборы (амперметры, вольтметры, осциллографы);
- медицинская аппаратура (томографы, электрокардиографы, аппараты УЗИ).
Находчивые пользователи применяют устройства и для иных целей. Например, прибором Tektonix AFG 3000 измеряли емкости, а RStamp SMA100A хорошо показал себя в регулировке аэронавигационных систем.
Post Views:
1
Самодельные приборы
Можно сделать генератор сигналов своими руками из подручных средств. Основная часть любого генератора – это селектор (англ. select – выбор). В любой конструкции он рассчитан на несколько каналов. В стандартных конструкциях применяется не более двух микросхем. Этого для реализации простейших приборов оказывается достаточно. Идеально подойдут для изготовления генераторов микросхемы из серии КН148. Что касается преобразователей, то они используются только аналоговые.
В некоторых случаях допускается использовать персональный компьютер в качестве генератора сигналов. Своими руками можно сделать небольшой переходник – он устанавливается на выходе звуковой карты. Сигнал снимается с выхода и используется для тестирования аппаратуры. На ПК устанавливается программа, которая будет управлять звуковой картой. Недостаток такой конструкции – слишком узкий диапазон частот, поэтому его нельзя использовать при тестировании некоторых приборов.
Шаг 6: Модификации и обновления
Вы можете внести множество изменений в этот проект в соответствии со своими потребностями. Также возможно увеличить максимальный частотный диапазон, добавив пятое положение к поворотному переключателю и подключив емкость 100 пФ, как и другие подключенные компоненты. Это увеличит максимальную частоту до 3 МГц (при этом значении используйте только прямоугольный сигнал).
вы также можете использовать поворотный переключатель для выбора формы сигнала, но для этого требуется правильная разводка и замена переключателя синус / треугольник.
Надеюсь, этот проект будет вам полезен: он очень пригодился при тестировании аудиосхем.
Принцип работы и конструкция полупроводникового генератора ВЧ
Генераторы высокой частоты выполнены на широко применяемой схеме. Различия генераторов заключаются в цепочке RС эмиттера, которая задает транзистору режим по току. Для образования обратной связи в цепи генератора от индуктивной катушки создают вывод клеммы. Генераторы ВЧ работают нестабильно на биполярных транзисторах из-за влияния транзистора на колебания. Свойства транзистора могут измениться при колебаниях температуры и разности потенциалов. Поэтому образующаяся частота не остается постоянной величиной, а «плавает».
Чтобы транзистор не влиял на частоту, нужно уменьшить связь контура колебаний с транзистором до минимальной. Для этого нужно снизить размеры емкостей. На частоту оказывает влияние изменение нагрузочного сопротивления. Поэтому нужно между нагрузкой и генератором включить повторитель. Для подключения напряжения к генератору применяют постоянные блоки питания с небольшими импульсами напряжения.

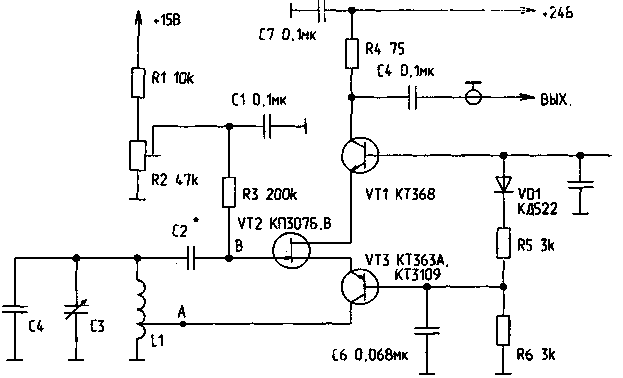

Генераторы, сделанные по схеме, изображенной выше, имеют максимальные характеристики, собраны на полевиках. Во многих схемах генераторов ВЧ сигнал выхода снимается с контура колебаний через небольшой конденсатор, а также с электродов транзистора. Здесь нужно учесть, что вспомогательная нагрузка контура колебаний изменяет его свойства и частоту работы. Часто это свойство применяют для замера разных физических величин, для проверки технологических параметров.

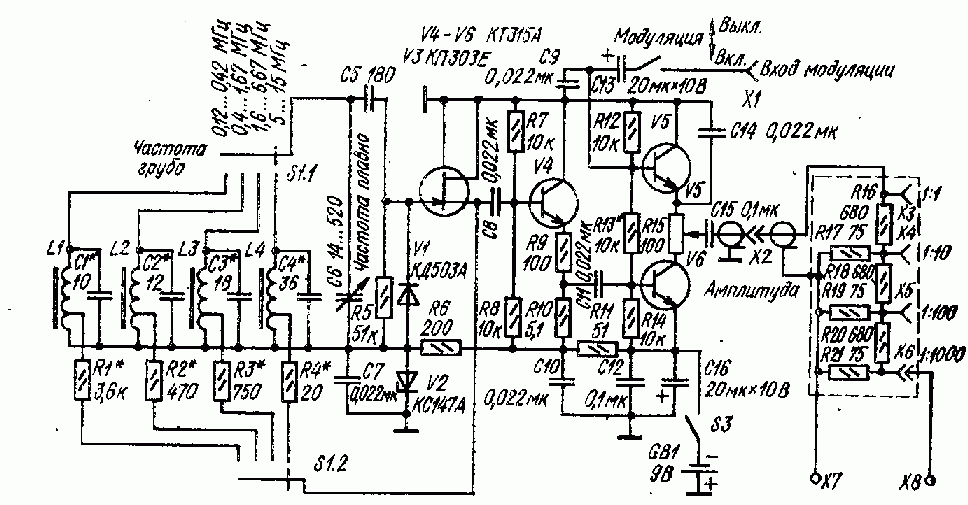

На этой схеме показан измененный генератор высокой частоты. Значение обратной связи и лучшие условия возбуждения выбирают при помощи элементов емкости.
Из всего количества схем генераторов выделяются варианты с ударным возбуждением. Они действуют за счет возбуждения контура колебаний сильным импульсом. В итоге электронного удара в контуре образуются затухающие колебания по синусоидальной амплитуде. Такое затухание происходит из-за потерь в контуре гармонических колебаний. Скорость таких колебаний вычисляется по добротности контура.
Сигнал ВЧ на выходе будет стабильным в том случае, если импульсы будут иметь высокую частоту. Такой вид генераторов самый старый из всех рассматриваемых.
Изображение на электрических схемах
Для начала рассмотрим получение синусоидального типа сигнала. Самый известный генератор на транзисторе такого типа – генератор колебаний Колпитца. Это задающий генератор с одной индуктивностью и двумя последовательно соединёнными ёмкостями. С помощью него производится генерация требуемых частот. Оставшиеся элементы обеспечивают требуемый режим работы транзистора на постоянном токе.
Дополнительная информация.
Эдвин Генри Колпитц – руководитель отдела инноваций «Вестерн Электрик» в начале прошлого века. Был пионером в разработке усилителей сигнала. Впервые произвёл радиотелефон, позволяющий разговаривать через Атлантику.
Также широко известен задающий генератор колебаний Хартли. Он, как и схема Колпитца, достаточно прост в сборке, однако требуется индуктивность с отводом. В схеме Хартли один конденсатор и две последовательно соединённые катушки индуктивности производят генерацию. Также в схеме присутствует дополнительная ёмкость для получения плюсовой обратной связи.
Основная область применения вышеописанных приборов – средние и высокие частоты. Используют для получения несущих частот, а также для генерации электрических колебаний малой мощности. Принимающие устройства бытовых радиостанций также используют генераторы колебаний.
Все перечисленные области применения не терпят нестабильного приёма. Для этого в схему вводят ещё один элемент – кварцевый резонатор автоколебаний. В этом случае точность высокочастотного генератора становится практически эталонной. Она достигает миллионных долей процента. В принимающих устройствах радиоприёмников для стабилизации приёма применяют исключительно кварц.
Что касается низкочастотных и звуковых генераторов, то здесь есть очень серьёзная проблема. Для увеличения точности настройки требуется увеличение индуктивности. Но увеличение индуктивности ведёт к нарастанию размеров катушки, что сильно сказывается на габаритах приёмника. Поэтому была разработана альтернативная схема генератора Колпитца – генератор низких частот Пирса. В ней индуктивность отсутствует, а на её месте применён кварцевый резонатор автоколебаний. Кроме того, кварцевый резонатор позволяет отсечь верхний предел колебаний.
В такой схеме ёмкость не даёт постоянной составляющей базового смещения транзистора дойти до резонатора. Здесь могут формироваться сигналы до 20-25 МГц, в том числе звуковые.
Производительность всех рассмотренных устройств зависит от резонансных свойств системы, состоящей из емкостей и индуктивностей. Отсюда следует, что частота будет определена заводскими характеристиками конденсаторов и катушек.
Важно!
Транзистор – это элемент, произведённый из полупроводника. Имеет три вывода и способен от поданного входного сигнала небольшой величины управлять большим током на выходе. Мощность элементов бывает разная. Используется для усиления и коммутации электрических сигналов.
Дополнительная информация.
Презентация первого транзистора была проведена в 1947 г. Его производная – полевой транзистор, появился в 1953г. В 1956г. за изобретение биполярного транзистора была вручена Нобелевская премия в области физики. К 80-м годам прошлого века электронные лампы были полностью вытеснены из радиоэлектроники.
Сборка устройства
Устройство может быть собрано как на печатной плате, так и навесным монтажом с соблюдением правил для ВЧ-монтажа. Топология и вид моей платы приведены ниже:
Эта плата рассчитана на транзистор типа MRF19125 или PTFA211801E. Для него прорезается отверстие в плате, соответствующее размеру истока (теплоотводящей пластины). Одним из важных моментов сборки устройства является обеспечение теплоотвода от истока транзистора. Я применил различные радиаторы, подходящие по размеру. Для кратковременных экспериментов — таких радиаторов достаточно. Для долговременной работы — необходим радиатор достаточно большой площади или применение схемы обдува вентилятором. Включение устройства без радиатора, чревато быстрым перегревом транзистора и выходом из строя этого дорогостоящего радиоэлемента.
Для экспериментов, мною были изготовлены несколько генераторов по разные транзисторы. Также я сделал фланцевые крепления полосковых резонаторов, чтобы можно было их менять без постоянного нагрева транзистора. Представленные ниже фотографии помогут вам разобраться в деталях монтажа.
Фланец для крепления резонаторов
Генератор ВЧ со сменными резонаторами
Генератор ВЧ со сменными резонаторами

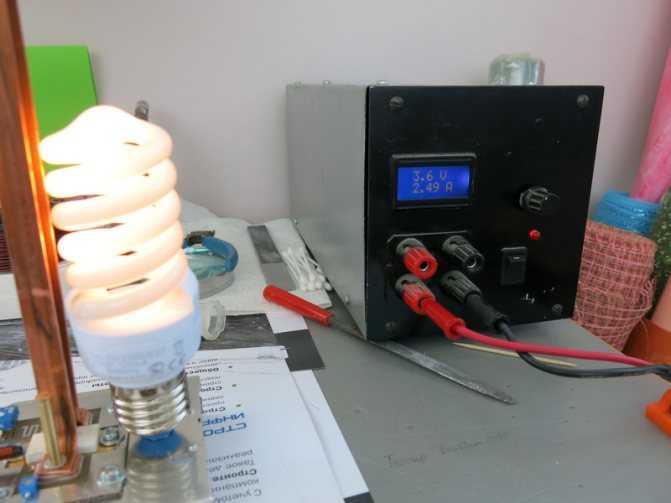

Генератор ВЧ работает даже при напряжении 3,6 вольта, потребляя ток 2,5А
Тыльная сторона ВЧ-генератора
кусочек текстолита — тоже резонатор)))
Фланец для сменного резонатора
Генератор ВЧ на маленьком MOSFET MRF284 со съемными резонаторами
875 МГц. 5Вт. без особых напрягов…
Генератор ВЧ на маленьком MOSFET MRF284 со съемными резонаторами
Семейство генераторов ВЧ на MOSFET транзисторах различной мощности
Отвод энергии резонатора на затвор при помощи конденсатора
Двухтранзисторный ВЧ-мультивибратор
Модулятор для ВЧ-генератора
Эксперименты с двухтранзисторным ВЧ-мультивибратором
Модулятор-мультивибратор-балластное сопротивление

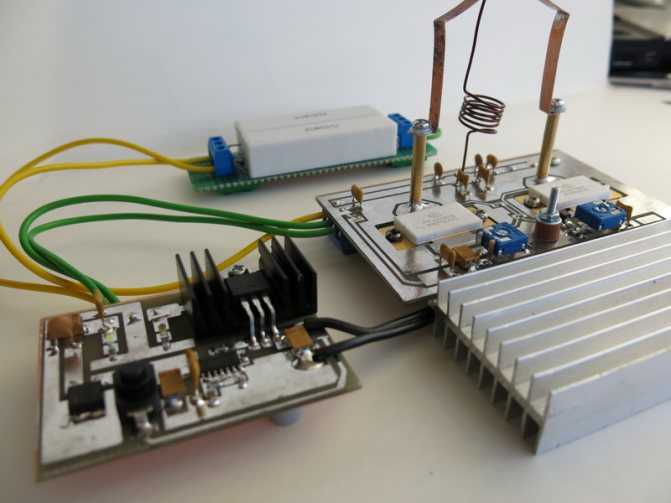

Мощный генератор-мультивибратор на транзисторах PTFA211801
Маленький генератор на MRF284 1300-1500 МГц.
Маленький генератор на MRF284 1300-1500 МГц.
Маленький генератор на MRF284 1300-1500 МГц.
Сэндвич из 3-х транзисторов MRF19125
Экспериментальный генератор ВЧ на 3-х MOSFET транзисторах
Экспериментальный генератор ВЧ на 3-х MOSFET транзисторах
Экспериментальный генератор ВЧ на 3-х MOSFET транзисторах
Экспериментальный генератор ВЧ на 3-х MOSFET транзисторах
Автогенератор — мультивибратор
Коллекторная плата трехтранзисторного генератора
Проверка работы ВЧ-генератора на PTFA211801E. 6,5 В при токе 4,6 А.
ВЧ-генератор с резонатором со вставкой из органического стекла (для фиксации формы резонансных пластин).
Проверка работы ВЧ-генератора.

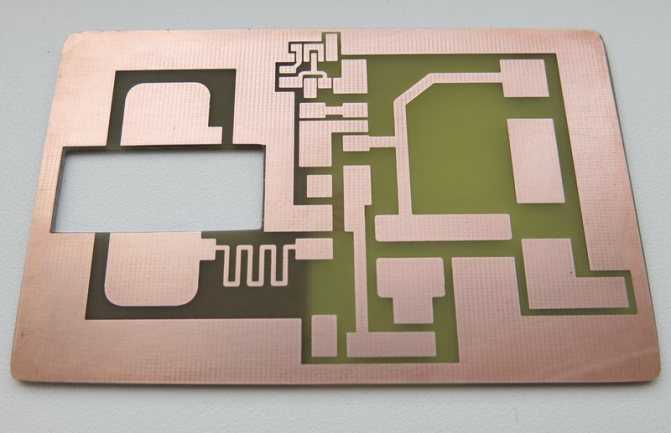

Плата мощного ВЧ-генератора с вырезом под MOSFET транзистор.
Тыльная сторона ВЧ-генератора: коммутация, предохранитель, конденсаторы и радиатор
Плата ВЧ-генератора, вид со стороны основного монтажа.
ВЧ-мультивибратор + усилитель
ВЧ-мультивибратор + усилитель на MOSFET

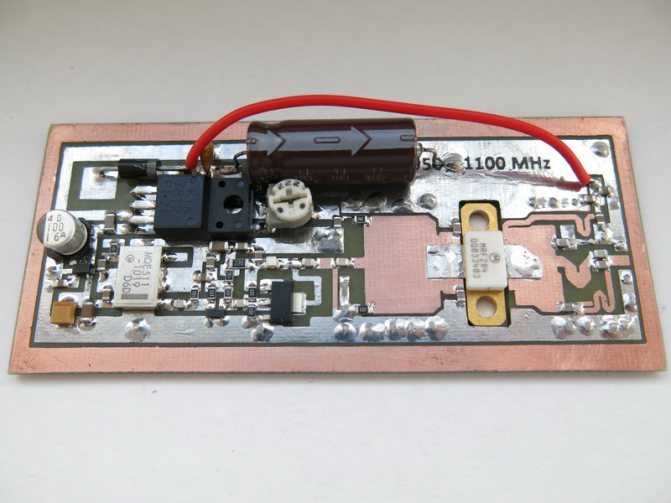

Плата генератора 950-1100МГц
Генератор 950-1100МГц (экспериментальный)
Описание генератора частоты
Генератор частоты прибыл из Китая. Как видите, это довольно солидное устройство.
На передней панели генератора частоты мы видим множество различных кнопок и ручек. Этот поворот предназначен для уменьшения или увеличения амплитуды сигнала.
Эти кнопки используются для изменения формы сигнала.
Здесь вы можете увидеть такие знаки, как

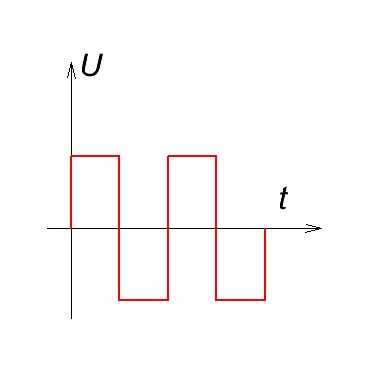

прямоугольный
треугольный
синусоидальный
Затем с помощью кнопок можно выбрать нужный диапазон, а также подключить любой внешний сигнал.
Внешний счетчик здесь показывает любые периодические сигналы от какого-либо частотного генератора или схемы. Подавая этот сигнал на разъем нашего генератора частоты, мы можем легко определить частоту неизвестного сигнала вплоть до 10 мегагерц. То есть в данном случае генератор функций действует как частотомер.
Затем есть разъемы.
VCF — частота, управляемая напряжением. Согласно нашему VCO. Это расшифровывается как «Генератор, управляемый напряжением». Само название говорит нам, что мы можем изменить частоту сигнала от генератора частоты, подав любое напряжение на этот разъем. В зависимости от того, какой будет амплитуда подаваемого напряжения, это будет частота на выходе генератора частоты.
TTL OUT. TTL — транзисторно-транзисторная логика. OUT — убирайся. Этот выход предназначен для микросхем тактовой логики на основе так называемой транзисторно-транзисторной логики. То есть это логические элементы, в состав которых входят только биполярные транзисторы и резисторы. Такие микросхемы делаются в основном на +5 В.
Логический ноль — это уровень напряжения от 0 до +0,5 В. Уровень логической единицы от 2,4 до +5 В. Следовательно, с этого выхода мы получаем прямоугольный периодический сигнал с чередованием нулей и единиц: 0101010101.. Частота такой сигнал устанавливается с помощью ручки и кнопок выбора диапазона.
ПРОИЗВОДСТВО. Выход генератора. Именно с этого разъема мы получаем нужный нам сигнал от генератора функций.
Кнопки тоже могут быть малоинтересными
Здесь написано «внимание», что означает «внимание». Фактически, он должен сказать «аттенюатор»
Аттенюатор — это не наше слово, это означает «ослабить, смягчить». Похоже, что китайский был сохранен в переводчике с китайского на английский). Так что же такое кнопки -20 дБ и -40 дБ? дБ — децибелы. А пока вот ссылка на онлайн-калькулятор. Я уже все тебе посчитал. -20 дБ это означает, что мы можем ослабить сигнал, производимый генератором, в 10 раз. -40дБ — 100 раз. И если мы нажмем 2 кнопки одновременно, общая сумма будет -60дБ. Следовательно, мы можем ослабить сигнал в 1000 раз.
Историческая справка
Первый генератор был создан в 1887 году немецким физиком Германом Герцем. Прибор разрабатывался на основе индукционной катушки (или катушки Румкорфа). Он был искровым и вырабатывал электромагнитные волны. Потом история развивалась так:
- 1913 г. Другой немецкий ученый, Александр Мейснер, создал электронный генератор с ламповым каскадом и общим катодом.
- 1915 г. Появилась ламповая (или индуктивная) схема. Включение контура было автотрансформаторным, что отличало его от ранних изобретений. Идея принадлежала американскому физику Ральфу Хартли.
- 1919 г. На этот раз идея снова принадлежит американцам. Ученый Эдвин Колпитц создал устройство на электронной лампочке, подключаемое к колебательному контуру посредством емкостного разделителя напряжения.
Это было лишь начало. Позже инженерами разных стран было создано множество вариаций электронных генераторов.
https://youtube.com/watch?v=aKonU-bYous
Что представляет собой сигнал генератора
Сигнал является биполярным истинным сигналом переменного тока с пиковыми значениями, которые колеблются относительно определенного уровня постоянного напряжения.
Также это могут быть сигналы со смещением, которые опускаются и поднимаются ниже или выше от расположения нулевого уровня (0 В). Под переменным током понимается любой изменяющий свое значение сигнал, независимо от привязки к нулю.
Таким образом, тестирование приборов заключается в подаче сигнала идеальной формы или с добавлением искажений, то есть ошибки, которая возможна в процессе работы диагностируемого прибора.
Главное достоинство генератора сигнала — это возможность имитации реальной ошибки, которую можно предсказать в определенном месте и в нужное время с помощью исследуемой схемы.
В итоге, способность реагировать тестируемого устройства на искажение демонстрирует его готовность работать в неблагоприятных условиях аварийного режима.
Как вывод можно сказать, что сигнал на выходе модуля анализируется осциллографом или другим прибором, например, анализатором спектра или измерителем мощности. По результатам анализа судят о корректной работе проверяемого устройства. По необходимости генератором можно добавить шум на тестируемый сигнал или имитировать замирание входного сигнала.
