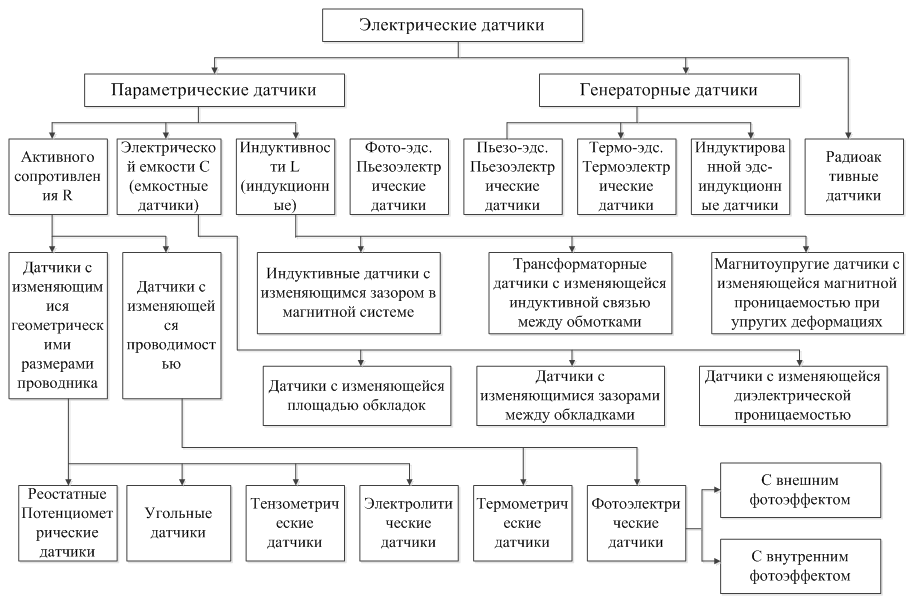

Датчики и их разновидности

Приоритеты и сложности

Наиболее востребованы такие приборы в топливно-энергетическом комплексе – одном из самых приоритетных направлений в экономике страны. Многие процессы постоянно совершенствуются и автоматизируются, поэтому приходится решать множество задач по контролю над рабочими параметрами. Количество рабочей среды, уровень, плотность, расход, границы раздела газообразной и жидкой среды – все это можно проконтролировать с помощью высокоточных датчиков

Важно, чтобы приборы по контролю за технологическими процессами могли функционировать при высоких рабочих температурах и в условиях постоянного механического воздействия. Так, популярной проблемой стала сложность автоматизации производства на тепловых электростанциях

Проблема связана с отсутствием стабильных устройств контроля над уровнем сыпучих материалов в системах золоудаления и топливоподачи. Возникают сложности при замерах вязкости мазута, плотности водоугольной смеси. Все это в комплексе вызывает поломки технологического оборудования, снижение надежности энергоснабжения и ухудшение экологической обстановки в регионе.

Чтобы решить эту проблему, нужны высокочувствительные приборы для контроля и управления технологическими процессами, способные работать в условиях сильного теплового и механического воздействия. Производители измерительного оборудования стараются предлагать новые конструктивные решения, разрабатывая многофункциональные и надежные в эксплуатации датчики для различных сфер промышленности.

Первый компактный фотоэлектрический датчик из нержавеющей стали для пищевой промышленности

Компания Omron представила продукт E3ZM, который позиционируется как первый в мире компактный фотоэлектрический датчик из нержавеющей стали марки 316L. Датчик отвечает жестким требованиям надежной очистки и гигиены в пищевой промышленности, в фармацевтическом производстве и производстве напитков. Срок службы этих датчиков в 200 раз превышает срок службы традиционно используемых датчиков, выполненных в корпусе из пластика или отлитом из сплавов. Как утверждают производители, благодаря снижению затрат на техническое обслуживание и замену отслуживших датчиков, снижение себестоимости будет значительным, что приведет к повышению производительности и рентабельности. Наличие гладкого, устойчивого к моющим средствам и химикатам кожуха и легко моющихся поверхностей позволяет поддерживать оптимальные гигиенические требования; это превышает стандартные качества для использования в пищевой промышленности. Герметично запаянный корпус выдерживает высокое давление воды и отвечает жестким требованиям степени защиты IP69K для промышленных предприятий. Могут быть установлены различные режимы регистрации: прием сквозного луча, обратно отраженного или рассеянного излучения, а также прием излучения с подавлением фона.www.omron-industrial.ruOmron Electronics

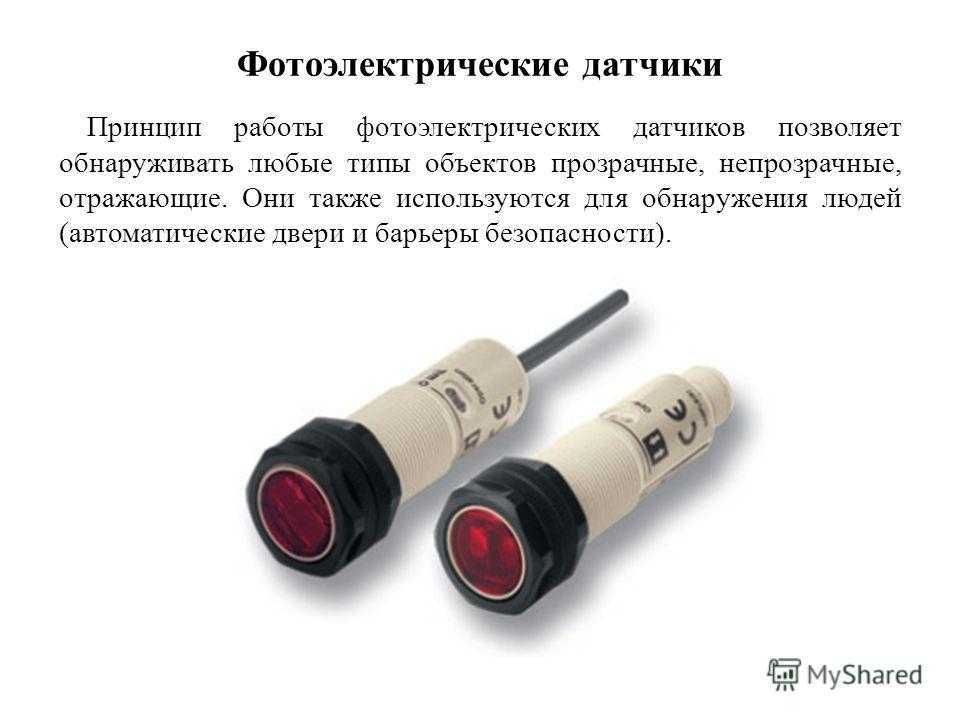

Фотоэлектрические датчики

Производитель утверждает, что фотоэлектрические датчики трех серий характеризуются уникальными возможностями, часто недоступными для традиционных фотоэлектрических датчиков. Так, FARS Series — это стандартный 18-мм цилиндрический диффузный датчик в неметаллическом корпусе, работающий на основе технологии подавления фона, которая позволяет значительно снизить ложное считывание за границами заданного расстояния. Расстояние считывания для этого датчика составляет 30 — 130 мм, а регулирующий потенциометр увеличивает точность устройства в пределах диапазона. MQ Series — это линейка диффузных фотоэлектрических датчиков переменного тока с уникальным 90° оптическим корпусом, что позволяет устанавливать его на стандартном 18-мм монтажном кронштейне или в отверстии в условиях, когда пространства ограничено. Он оснащен разъемным соединением M12 и обеспечивает подавление фона на расстоянии от 50 до 100 мм. HEE/HER Series — это пары датчиков для приема просвечивающего излучения в миниатюрном 8 -мм цилиндрическом корпусе из нержавеющей стали с классом защиты IP67. Максимальная частота переключения этого датчика — 10 кГц, что позволяет использовать его в приложениях для высокоскоростного подсчета и управления движением.www.automationdirect.comAutomationDirect

Датчик температуры — типы

1. Интегрированные датчики. В датчиках данного типа в одном корпусе находятся схемы обработки измерительного сигнала. Встроенный датчик работает в диапазоне температур от -55 до +150 C. Он используется для измерения температуры внутри электронных устройств, что защитит их от перегрева и своевременно отреагирует на повреждение чувствительных систем.
2. Выносные датчики — датчик температуры расположен на удалении от пути измерения. Это позволяет работать в диапазоне температур от -270 до +1800 C. Они используются для управления промышленными процессами в неблагоприятных условиях, например, при перегонке сырой нефти или производстве пищевых продуктов.
3. Полупроводниковые элементы, которые работают в диапазоне температур от -55 до +150 C. Их низкая стоимость покупки и размер позволяют использовать их на одной поверхности с другими элементами, включенными в интегральную схему.
4. Термоэлектрические датчики (так называемые термопары) — их работа основана на образовании разности потенциалов в точке соприкосновения различных металлов, пропорциональной разнице их температур. Термопары работают в диапазоне температур от -270 до +1800 C. Они используются в авиационной и автомобильной промышленности для измерения температуры внутри двигателя.
5. Датчики термосопротивления — работают на основе явления изменения сопротивления измерительного элемента в зависимости от температуры. Бывают металлические датчики терморезистора и полупроводниковые датчики. Терморезисторы работают в диапазоне примерно от -150 до 800 C. Они используются для сигнализации о превышении заданной температуры в качестве защиты от слишком высокого тока.

Датчики температуры SIEMENS

Температурные измерители Сименс в зависимости от среды применения делятся на две основные группы:

• воздушные или детекторы температуры воздуха,
• жидкостные.

Благодаря большому количеству моделей различной конструкции, воздушные датчики работают в разных условиях. Поэтому данный тип подразделяют на:

• наружные,
• комнатные,
• канальные.

Датчики температуры для помещений Siemens

Используются внутри зданий. Модели имеют широкий диапазон чувствительности и минимальную погрешность измерений. Сочетание преимуществ как современных, так и более традиционных технологий, компактный вид и безукоризненный дизайн ставят температурные датчики Сименс вне конкуренции. Они отлично вписываются в любой интерьер офисного помещения или дома.

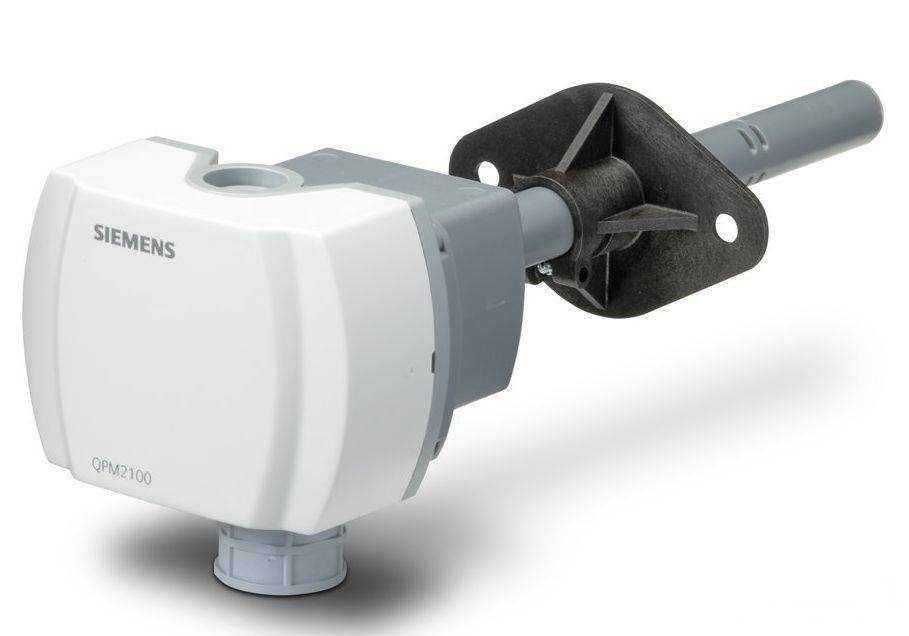

Канальные датчики температуры Siemens

Ни одна система климат-контроля не обходится без датчика контроля параметров воздуха. Канальные датчики температуры Siemens https://sbtpro.ru/datchiki_temperaturi/ это пассивные датчики, предназначенные для измерения температуры воздуха в воздуховодах. Они используются в различных типах систем в коммерческих и промышленных объектах.

Устройства представляют собой современные механизмы, которые гарантируют правильное измерение температуры, а значит, и эффективную работу всей установки. Они изготовлены из надежных материалов, благодаря которым хорошо справляются даже в самых экстремальных условиях.

Датчики температуры в воздуховоде могут использоваться как датчики температуры приточного или вытяжного воздуха, а также как ограничивающие датчики для ограничения минимальной температуры приточного воздуха. Их также можно успешно использовать в качестве эталонных и измерительных датчиков.

Погружной датчик температуры

Погружной датчик температуры разработан для измерения высоких и низких температур в системах отопления, вентиляции и установок кондиционирования воздуха. Он подключается двухжильным кабелем, который используется как для питания, так и для передачи сигнала.

Преимущества датчиков температур Сименс:

1. Широкий ассортимент продукции, охватывающий все стандартные диапазоны измерения и выходные сигналы
2.  Энергосберегающие требования к теплу и высокий комфорт в помещении — результат сбалансированной коррекции измерения, короткого времени отклика и высокой точности измерения
3. Инновационная и простая установка — благодаря конструкции и корпусу, совместимому со всеми методы измерения и требования к сборке.

Беспроводной датчик температуры наружного воздуха

При оптимизации работы системы отопления стоит обращать внимание не только на подбор подходящих контроллеров — не менее важны дополнительные элементы для обеспечения наилучшей работы системы отопления. Одна из популярных тем — использование датчика наружной температуры и его оптимальное размещение

Для наиболее оптимального использования тепловой энергии стоит продумать выбор датчика, который представляет собой устройство, позволяющее сэкономить многие затраты.

Внешний датчик температуры, благодаря встроенному регулятору, на основе кривой нагрева может точно рассчитать, какую температуру должна иметь вода, что необходимо для установки наиболее оптимальной температуры для обогрева выбранных участков. Благодаря этому температура воды в отопительной системе постоянно меняется в зависимости от температуры снаружи здания.

Классификация приборов контроля

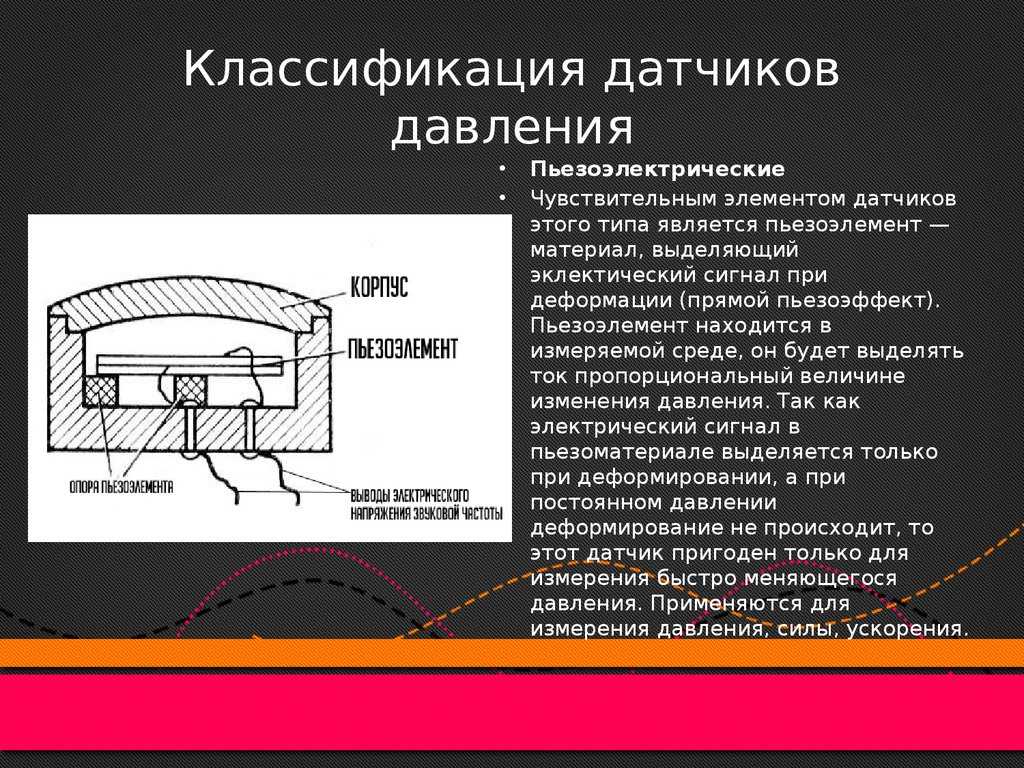

В России и за ее пределами активно используются электромеханические первичные преобразователи, работающие по принципу пьезоэлектрического возбуждения. Такие приборы имеют привлекательные метрологические, массогабаритные, эксплуатационные и ценовые показатели. Анализ построения таких устройств позволяет выделить два приоритетных направления в их разработке:

• Принцип работы пьезорезонансных датчиков основан на резонансном режиме элементов, которые обеспечивают акустическую развязку колебательной системы и элементов конструкции датчика. Чувствительность устройств основана на модуляции параметров колебательной системы преобразователя. Приборы и методики контроля не просто стали популярны на практике, но и выделены в отдельное научное направление.
• Приборы ультразвукового контроля предназначены для использования в жестких условиях. Датчики используют не резонансные режимы излучателей и приемников акустического сигнала, демпфируют колебания. Принцип работы основан на том, что многие контролируемые физические величины изменяются в зависимости от условий среды, через которую проходит ультразвуковой сигнал.
