Развал схождение колес своими руками

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Оршанский льнокомбинат

Оршанский льнокомбинат – единственное в Беларуси и одно из крупнейших в СНГ и Европе предприятий по производству льняных тканей. Начиналась его история с небольшой льночесальной фабрики, открытой в декабре 1930 года. Сегодня комбинат выпускает ткани и разнообразный текстиль для дома из «северного шелка»… В Беларуси и мире продукция из Орши позиционируется под брендом «Белорусский лён». Также у предприятия есть своя марка модной одежды. Около 70% продукции льнокомбината уходит на экспорт в почти 50 стран: доля Беларуси на мировом рынке льняных изделий – 3,5%. Фирменная сеть оршанского бренда объединяет более 20 торговых домов в Беларуси, России, Украине, странах Западной Европы.

На какие параметры настроить сход-развал?

Мы уже поговорили о допустимых погрешностях, теперь давайте перейдем непосредственно к выбору параметров под наш стиль езды.

Передняя ось

Одно дело настраивать сход-развал для гонок: дрифта, драга, кольца, ралли; другое — настроить его под ежедневное комфортное использование автомобиля.

АвтоВАЗ рекомендует заводское положение кастора со значением +1 градус. Но если пойти другим путем, и настроить его на +3 градуса, то автомобиль будет уверенно и ровно держать прямую на больших скоростях. Кстати, +3 градуса — предел положительного кастора для наших машин, если сделать выше, то уже нужно менять крепление двигателя, КПП, придется регулярно покупать новые гранаты.

Развал

АвтоВАЗ с завода устанавливает развал в 0 градусов. Чтобы повысить управляемость в поворотах, можно сдвинуть развал в отрицательную сторону на 45 минут.

Схождение

Опять же, заводской параметр соответствует «0» с допустимыми отклонениями.

Но если мы изменили развал в отрицательную сторону, то нам обязательно нужно будет  установить схождение на +0,5 – +1 мм.

Задняя ось

Развал

На задней оси можно установить развал от -1 до -2 градусов. При этом желательно использовать специальные проставки отрицательного развала.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Развал схождение Газель без ограничения по длине кузова.

Развал и схождение — весьма важные параметры настройки подвески, влияющие не только на управляемость автомобиля, но и на скорость износа колес и деталей подвески, а также(хоть и весьма незначительно, но все же) на расход топлива. Если мы говорим о грузовом автомобиле, в частности, Газели или Соболе, нагрузка на подвеску которых значительно больше, нежели на подвеску легковой машины, то и влияние параметров развала и схождения на все эти показатели оказывают большее.

Когда делать Развал схождение Газель

Проверку регулировки этих параметров нужно проводить регулярно, как советуют специалисты, как минимум, два раза в год. Это при условии, что никаких ремонтов подвески или замены колес владелец автомобиля не производил. В противном же случае регулировку развал схождение Газель требует после каждого серьезного вмешательства в ходовую часть автомобиля, например, ремонте рулевой рейки или замене поперечного рычага подвески.

Важно: хоть развал схождение на газель и устанавливаются в процессе одной процедуры и на одном стенде, это два разных параметра. Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге

Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях

Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге. Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях.

Схождение – угол наклона колес в вертикальной плоскости. Проще говоря, колеса автомобиля расположены не строго перпендикулярно своей оси, они слегка развернуты по отношению к направлению движения. Угол, которые они образуют, и есть угол схождения. Схождение в разных странах измеряют по-разному: в большинстве европейских стан – в градусах; в США – в минутах; в России—в миллиметрах, то есть расстояние между задними кромками колес минус расстояние между их передними кромками. Этот параметр регулировки колес влияет на их долговечность.

Важно: для каждого автомобиля производитель устанавливает свои оптимальные величины развала и схождения. Для разных типов автомобилей (легковых и грузовых) при регулировки этих параметров применяется и различное оборудование

Так, развал на Газели производится на стенде для грузовых автомобилей.

Поводом для прохождения процедуры регулировки сход развал на газель могут стать следующие симптомы:

• колеса изнашиваются значительно быстрее, нежели обычно, причем износ происходит неравномерно – протектор стирается либо на внешней, либо на внутренней части колеса;
• во время движения автомобиля колеса издают сильный шум;
• на большой скорости автомобиль начинает «вести» влево или вправо;
• автомобиль плохо слушается руля, а по окончании поворота он не возвращается в исходное положение;
• необоснованно возрос расход топлива.

Стенд сход-развал СКО-1Л

Предназначен для контроля и регулировки параметров установки колес легковых автомобилей всех марок с диаметром обода колеса от 12″ до 20″ по следующим основным параметрам:

• схождение передних колес (мм);
• развал передних колес (град.);
• продольный наклон осей поворотных стоек передних колес (град);
• поперечный наклон осей поворотных стоек передних колес (град);
• центровка рулевого колеса (мм);
• взаимное положение осей передних и задних колес (мм);
• смещение колес и изгиб осей колес на переднем и заднем мостах (мм).

Удлиненный кронштейн крепления прибора измерительного позволяет применять оборудование на автомобилях с низкой посадкой бампера.

Основные отличия тест-системы лазерной СКО-1Л от тест-системы СКО-1М:

• применены лазерные и диодные источники света, что позволило увеличить долговечность источников света до 10 000 часов минимум, что составляет минимум 5 лет непрерывной эксплуатации тест-системы ( долговечность применяемых в тест-системе СКО-1М лампочек составляет от 500 до 1 000 часов);
• не требуется фокусировка марки (марка в виде светящейся красной точки диаметром 1. 2 мм);
• автономное питание измерительных приборов;
• максимальный диаметр обода колеса контролируемого автомобиля увеличен с 18 до 20 дюймов;
• в кронштейне приборов измерительных выполнены два отверстия, второе отверстие позволяет производить измерение при наличии в автомобиле низко расположенного бампера.

Максимальный диаметр обода колеса контролируемого автомобиля — 20″ (508мм)

Диапозон измерения основных параметров установки колес:

• углов развала колес от -2 до +8 град.
• углов наклона оси поворотной стойки от -3 до +12 град.
• схождение колес от -5 до +15 мм.

Пределы основной абсолютной погрешности измерений:

• угол развала колес +-10′
• угол наклона оси поворотной стойки +-15′
• схождение колес +-0,5мм

Длина волны лазерного излучения, Нм — 650

Мощность лазерного излучения, мВт — менее 1

Питание приборов измерительных от первичного источника питания, двух аккумуляторных батарей типоразмера АА:

напряжение питания, В — 2,4

Максимальный потребляемый прибором измерительным ток, мА, не более — 200

Продолжительность непрерывной работы прибора от одного комплекта аккумуляторных батарей емкостью 2700 мА/ч каждая, часов, не менее — 12

Габаритные размеры транспортной тары 1010 x 770 х 530 мм

Масса комплекта изделия в транспортной таре 110 кг

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке

Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Регулировка схождения колес грузовых автомобилей

Для регулировки колёс на грузовиках применяется несколько иная методика определения и устранения проблемы в зависимости от марки, класса, размера и массы транспортного средства. Для наиболее востребованных отечественных моделей грузовых авто данная операция имеет следующие особенности:

Схождение колес на «Камазе». Для правильной регулировки схождения необходимо, чтобы грузовик стоял на ровной поверхности для проведения тех же замеров линейкой, что описаны выше, при корректно накачанных покрышках. Далее показатели фиксируются, а после 2…3 минут непрерывной спокойной езды автомобиля проводятся заново. Если результаты имеют расхождения, то авто нуждается в корректировке схождения.

Мастер снимает болты наконечников рулевой тяги и начинает регулировку винта до достижения нормативных показателей. По завершении процедуры гайки одеваются на своё место.

На заметку.
Обязательно нужно выполнить контрольные замеры показателя при ровных колёсах, а также повёрнутых максимально и влево, и вправо. Предельный угол поворота колёс на современных моделях «Камазов» составляет 26 градусов в обе стороны. Если эти показатели составляют иные величины или различаются между собой, необходимо выполнить процедуру повторно.

«Газель». Для определения верного позиционирования колёс автомобиль необходимо поставить на ровном асфальте и замерить внутреннее расстояние между закромами дисков на одной оси. Далее водитель аккуратно проезжает вперёд на несколько сантиметров, пока они не повернутся на 90 градусов, и повторяет процедуру. Различающиеся показатели означают нарушение схождения колёс, что требует регулировки.

Далее колёса необходимо вывесить на подъёмнике, ослабить винты рулевой тяги при помощи ключа на 17 и аккуратно вращать механизм до достижения требуемого угла наклона колеса, после чего собрать систему тем же способом.

ГАЗ 53 – достаточно старая модель автозавода, которая прекратила выпускаться ещё в 1993 году, но по сегодняшний день активно использующаяся для различных коммерческих целей в регионах страны.

Для определения необходимости схождения колёс мастер вывешивает авто и определяет свободный люфт ступицы, контролирует излом втулок в шкворнях, замеряет необходимые расстояния, а также проверяет давление в баллонах.

После регулировки показатель углов установки передних колес для нагруженного до допустимой грузоподъёмности автомобиля не должен превышать 2°30’±0°30’, что считается допустимым отклонением.

Регулировка схождения на легковом автомобиле
Важно!
Если водитель знает, что эксплуатируемый им грузовик имеет неверное отклонение колёс и нарушенный сход-развал, его нельзя ни в коем случае эксплуатировать под высокой нагрузкой.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

• Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
• Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
• Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Гефест

Современная бытовая техника для кухни под брендом GEFEST выпускается в белорусском городе Бресте. В ассортименте – газовые и электрические плиты, встраиваемые варочные панели и духовые шкафы, воздухоочистители. Головное предприятие группы компаний GEFEST – СП ОАО «Брестгазоаппарат» – ведет отсчет своей истории еще с 1951 года, и за более чем 65 лет работы здесь произвели около 30 000 000 кухонных плит. А сегодня GEFEST – один из крупнейших производителей кухонного оборудования в СНГ: ежегодно предприятие выпускает 900 000 стационарных плит. Около 80% продукции бренда экспортируется за рубеж.

Особенности развальных болтов в автомобилях различных производителей

Владельцы автомобилей разных годов с различным пробегом сталкиваются с тем, что требуется демонтировать развальные болты. Не всегда такое мероприятие проходит гладко: мастера применяют соленую воду и на неделю оставляют для просушки на воздухе, но все равно оригинальный крепеж не выходит из втулок. Также не получается извлечь накрученный болт на гайке при помощи ударов молотка.

Например, автомобиль был куплен новым в автомобильном салоне, владелец решает произвести самостоятельную смазку узлов. В первый раз элементы вынимаются без проблем. Но в нашей стране в зимний период дорожные реагенты применяют в большом количестве. Несколько дней пребывания в соленой среде – оригинальные запчасти покрываются ржавчиной.

Что такое развал, схождение и кастор

Несмотря на то, что операцию называют «развал-схождение», существует еще один параметр, сильно влияющий на управляемость машины. Что означают эти названия? Развал – это отклонение колес в вертикальной плоскости. Схождение – отклонение в угле поворота колес. Кастор – наклон амортизаторной стойки.

Если правильно сделать развал, то пятно контакта колес с дорогой максимально, что обеспечивает наилучшее сцепление с покрытием и управление во время движения. Если же развал неправильный, то сокращается пятно контакта колес, ухудшается сцепление и управляемость, а также возрастает износ резины. Правильное схождение колес обеспечивает минимальный уровень боковых нагрузок во время движения, благодаря чему возрастает управляемость автомобиля, снижается сопротивление движению, а также увеличивается срок службы покрышек. Правильный кастор обеспечивает оптимальное распределение динамических нагрузок, благодаря чему машина становится более управляемой.

Что необходимо для регулировки развала-схождения

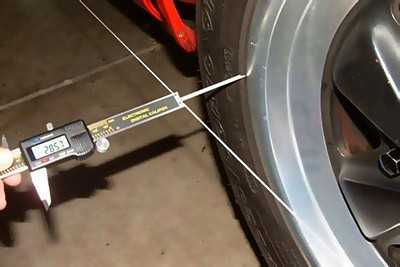

Чтобы самостоятельно сделать развал или схождение колес вам потребуются:

• диагностика подвески, при необходимости ремонт;
• специальный стенд, ямные пути, смотровая яма или просто ровная площадка;
• прибор для измерения углов развала и схождения. Если его нет, то потребуются:
• линейка;
• длинная рейка;
• веревка;
• малярный скотч;
• несколько деревянных брусков;
• штангенциркуль;
• набор ключей;
• регулировочные шайбы;
• жидкость WD-40;
• домкрат;
• руководство по ремонту автомобиля.

Информация, которую обязательно нужно знать

Если вдруг вы оказались в далёком населённом пункте, где отсутствует автосервис, и произошла поломка, не отчаивайтесь. Даже если нужно будет собственноручно заменить амортизатор или отремонтировать подвеску, после чего провести обязательно развал-схождение колёс, воспользовавшись этой инструкцией, можно всё проделать самому.

В первую очередь необходимо будет найти какой-нибудь гараж. Подойдёт, например, помещение бывшего совхоза, где, правда, стенда не отыскать, но линейку, хоть и стародавнюю, для регулировки угла схождения найти будет можно.

Для чего это нужно

Прежде чем провести операцию, следует знать, а зачем это нужно. Разве нельзя, не регулируя угла, доехать до ближайшего города, где в автосервисе опытные мастера за дело возьмутся? Оказывается, всё не так просто. Доехать можно, но вот каким образом? Неправильный развал приведёт к тому, что даже несколько километров езды способны привести к облысению протектора на одном колесе.Кроме этого, управлять таким автомобилем очень сложно и опасно.

Что такое положительный и отрицательный развал-схождение

Параметры, которые обязан знать каждый водитель

Что такое развал? Не каждый автомобилист, даже проехавший много километров, это знает. А между прочим, развалом колёс называют угол, находящийся поперёк плоскости вращения и вертикалью колеса. Если этот угол будет меньше нормального значения, колесо будет направлено внутрь вертикали верхней части. Если же угол будет больше, колесо будет смотреть наружу, относительно вертикали.

Что касается схождения колёс, то им называют угол, находящийся между плоскостью вращения колеса и направления движения. Измеряется такой угол в градусах или же в миллиметрах.

Поперечный и продольный угол

Кроме вышеописанных параметров, водитель должен знать и о различных углах наклона оси.

Так, поперечным углом наклона называется величина, которая измеряется между проекцией оси поворота относительно вертикали поперечной плоскости колеса.

Напротив, продольным углом наклона оси называют величину, которая находится между вертикалью и проекцией оси поворота колеса на продольной плоскости. Такой угол ещё называют кастром, и он должен быть равен 6 градусам. И после проведения правильной регулировки кастр обеспечит самовыравнивание колёс за счёт скорости.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

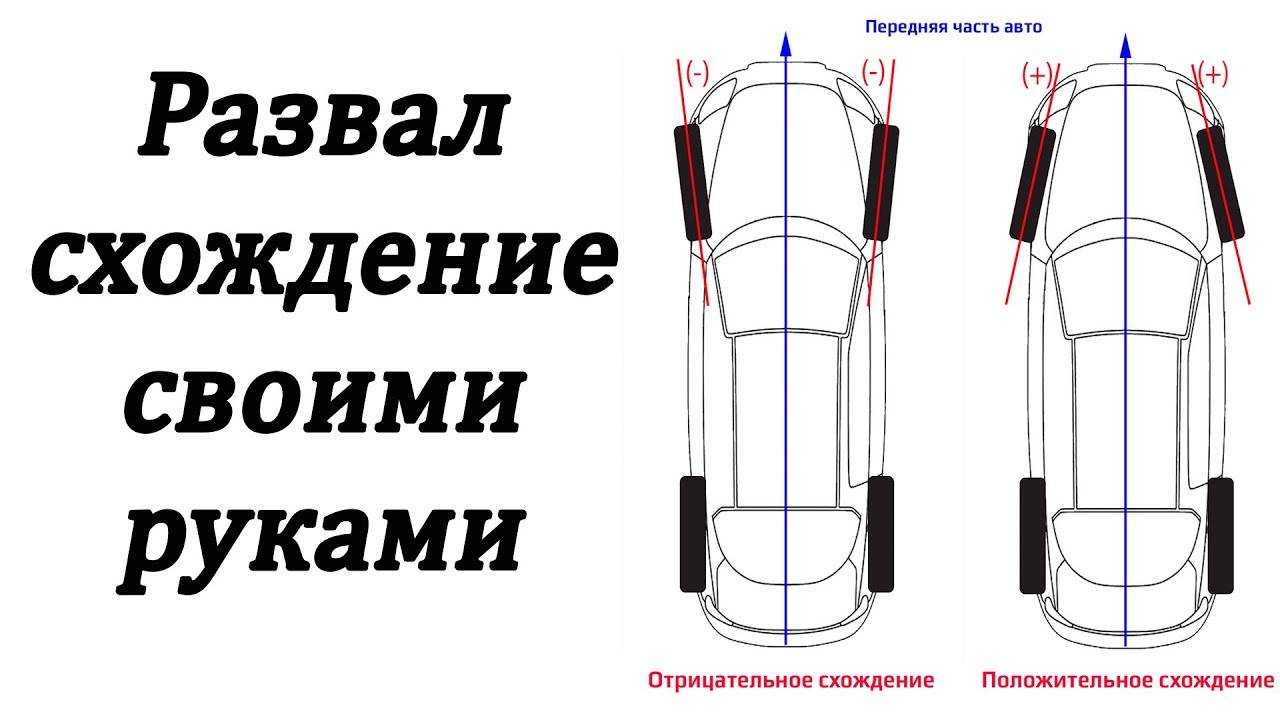

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

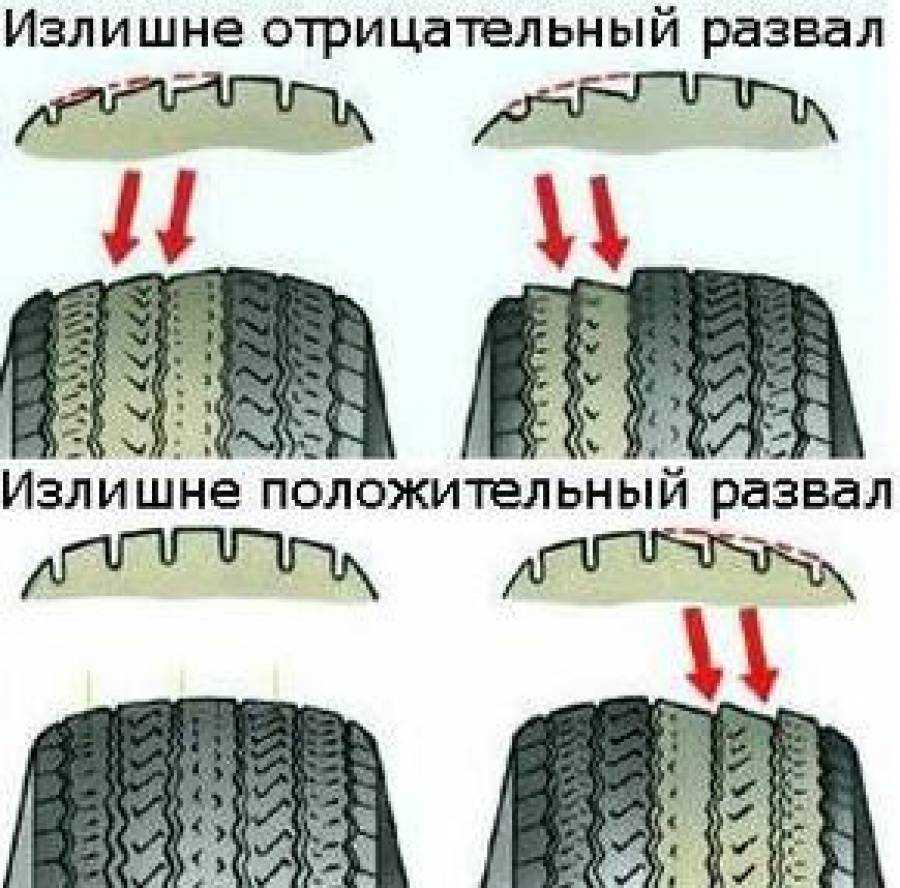

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

• При положительном – на его наружной части;
• При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

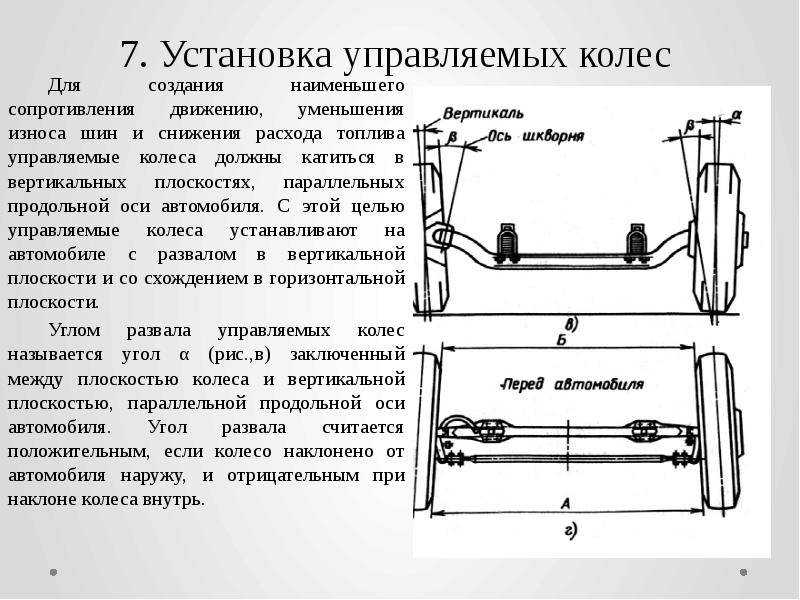

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

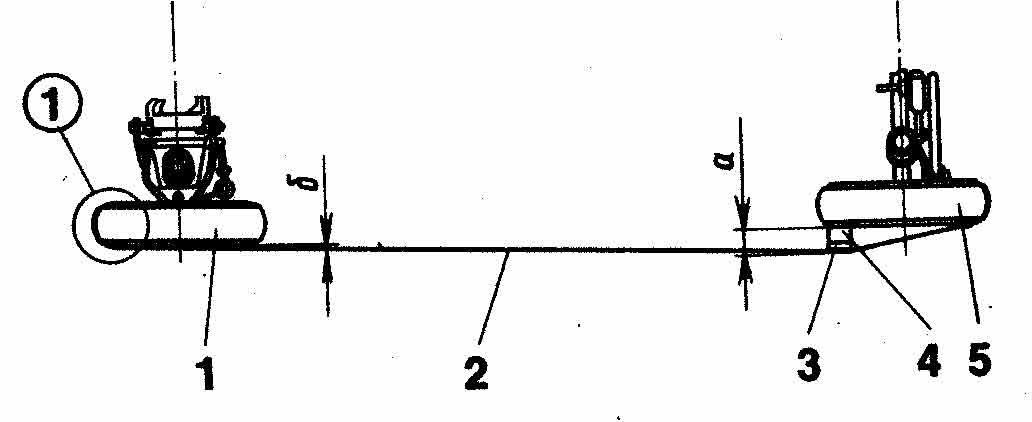

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

БЕЛИТА-ВИТЭКС

Компании «БЕЛИТА» и «ВИТЭКС» – крупнейший косметический «тандем» Беларуси и первые в стране предприятия этого профиля. История ЗАО «ВИТЭКС» (до конца 1990-х – «Белбыткомплект») началась в 1988 г., а в 1989-м с его участием было основано совместное белорусско-итальянское предприятие «БЕЛИТА». Во многом это были пионеры индустрии уходовой и декоративной косметики в Беларуси. Сегодня два бренда – лидеры по производству отечественной косметики, в том числе профессиональных средств для салонов, товаров бытовой химии. У компаний есть собственный научно-координационный центр, испытательная и химико-биологическая лаборатории. Продукция поставляется в более чем 30 стран. Под брендами «БЕЛИТА-ВИТЭКС» работает свыше 700 магазинов, более половины – по франшизе. Предприятия предлагают около 2,5 тыс. видов продукции и каждый год внедряют 100-120 наименований.
