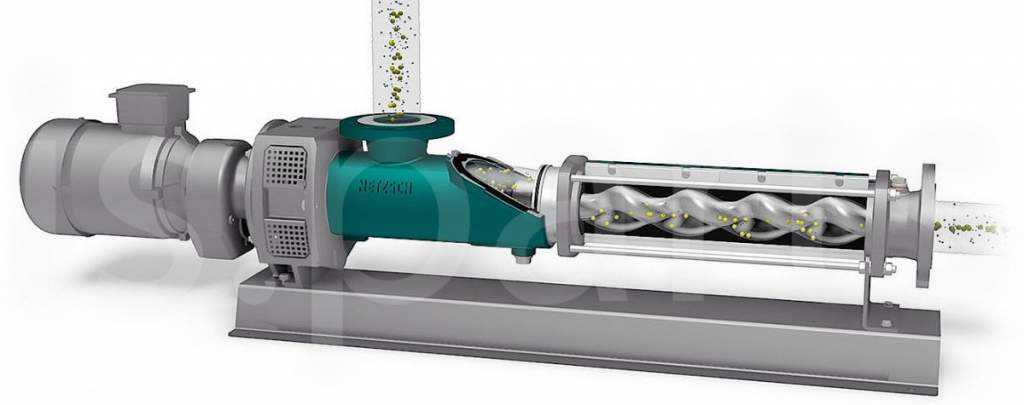

Шнековый насос

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК МОДЕРНИЗИРОВАННОЙ СЕРИИ ВИНТОВЫХ НАСОСОВ ОНВ:

Дополнительные обозначения исполнений насоса:Р- рубашка обогреваСИП-специальный патрубок для подключения насоса к контуру СИП мойки (безразборная мойка рабочей камеры насоса)Об -принудительный обдув электродвигателя для работы на частотах 10…35 ГцЧП -частотный преобразователь для изменения производительности насосаВход/выход -молочная муфта, соединение Clamp, фланцы, штуцер «ёлочка» под шлангПривод насоса через подшипниковый узел от электродвигателя или мотор-редуктора с понижающим числом оборотов

Марка насоса	ОНВ15-М	ОНВ17	ОНВ6М	ОНВ16	ОНВ45
Производительность, м3/час, не менее	5,0	7,5	10,0	20,0	30,0
Давление нагнетания, МПа (м), не менее	0,5 (50)	0,5 (50)	0,5 (50)	0,6 (60)	0,6 (60)
Мощность электродвигателя, кВт	1,5	2,2	3,0	5,5	7,5
n, (оборотов / мин)	720
Напряжение, В	380
Диаметр патрубков всасывания / нагнетания, (мм) (Молочная муфта с ответными частями, DIN 11 851)	ДУ50/ДУ50	ДУ50/ДУ50	ДУ80/ДУ50	ДУ80/ДУ80	ДУ100/ДУ80
Габритные размеры (мм):
длина	1330	1465	1385	1751	2280
ширина	285	325	345	350	350
высота	355	400	430	432	497
Масса, кг	80	85	90	140	220

СПЕЦИАЛЬНЫЕ ВИНТОВЫЕ НАСОСЫ — ПОД ЗАКАЗ (от 3 л/час до 40 м3/час)

ПРЕИМУЩЕСТВА СПЕЦИАЛЬНЫХ ВИНТОВЫХ НАСОСОВ ОНВ:

— Изготавливаются под технические требования Заказчика- Новая линейка винтовых пар (пара: винт(ротор)-обойма(статор) с улучшенными характеристиками и геомтрическими размерами, позволяющими при меньших оборотах ротора добиться большей производительности насоса (в сравнении с бюджетной серией)- Оказывают минимальное воздействие на перекачиваемый продукт (количество оборотов ротора (винта) от 50 до 750 об/мин);- Реверсивное исполнение шарнирного узла (позволяет менять вход и выходной патрубки насоса местами)- По желанию Заказчика возможно исполнение насосов с плавной регулировкой подачи частотным преобразователем.- Создают высокое давление (до 20 атм);- Марка и состав резиновой смеси обоймы (статора) определяется типом перекачиваемого продукта.- Отсутствие клапанов в проточной части насоса;- Возможность работы насоса как дозатора;- Перекачивают вязкие продукты с включениями, в том числе абразивными;- Работа насоса без пульсации;- Высокая всасывающая способность;- Простота в обслуживании и эксплуатации, надежность и долговечность.ТОРЦЕВОЕ УПЛОТНЕНИЕ, УСТАНАВЛИВАЕМОЕ В ВИНТОВЫХ НАСОСАХ ОНВ:

Торцовое уплотнение, применяемое в винтовых насосах серии ОHВ- УСТ25 Т2100 производства ООО ИТЦ «Пищмашсервис»

ОПЦИОНАЛЬНО. ВАРИАНТЫ ПОСТАВКИ ВИНТОВЫХ НАСОСОВ.

-ОБДУВ — принудительный обдув электродвигателя насоса для работы на частотах меньше 35Гц (10…35Гц)-КОЖУХ — защитный кожух электропривода насоса ( материал кожуха — нерж.сталь AISI304)-МОБИЛЬНОЕ ИСПОЛНЕНИЕ — исполнение насоса на колесах с ручкой

Электронасосы винтовые серии ОНВ задекларированы в соответствии требованиям ТС (Таможенного Союза) (ТР ТС 010/2011 «О безопасности машин и оборудования»; ТР ТС 004/2011 » О безопасности низковольтного оборудования»)

СТОИМОСТЬ, СРОКИ И УСЛОВИЯ ПОСТАВКИ ВИНТОВОГО НАСОСА ОНВ

1. Стоимость серийных Винтовых насосов серии ОНВ можно узнать в ПРАЙС-ЛИСТЕ, но если Вам нужен насос с особыми требованиями, пожалуйста заполните онлайн техническое задание:

Технические характеристики пищевых насосов самовсасывающих универсальных

Технические характеристики насоса самовсасывающего универсального НСУ
Модели пищевых насосов самовсасывающих универсальных
Модели насосов НСУ с рубашкой
Подача номинальная, мЗ/ч	3	6	9
Напор, м вод. ст., не менее	12
Мощность, кВт	0,75	1,1	1,5	2,2	1,5	2,2	5,5
Температура в рабочем помещении, °С	от +5 до +45
Температура перекачиваемой среды, °С	до 95
Кинематическая вязкость, не более, сСт	250
Напряжение сети, В	220/380
Наружный диаметр патрубков, всасывающего и нагнетающего, мм	Ду32	Ду50
Габаритные размеры, мм	335 x 190 x 260	400 x 240 x 300	480 x 290 x 340
Масса, кг, не более	15	20	50

Центробежные пластинчатые пищевые насосы серии НП

Центробежные, пластинчатые пищевые насосы серии НП предназначены для
перекачивания вязких, масс (глазурь, пюре, патока, сгущеное молоко).
Применяются в пищевой, химической, и других отраслях промышленности.
Шиберный насос оснащен рабочим органом, выполненным в виде эксцентрично
расположенного ротора, имеющего продольные радиальные пазы, в которых
скользят плоские пластины (шиберы), прижимаемые к статору центробежной
силой. Так как ротор расположен эксцентрично, то при его вращении пластины,
находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор,
то выдвигаются из него. Во время работы пищевых насосов на всасывающей
стороне образуется разряжение, перекачиваемая масса заполняет пространство
между пластинами и далее вытесняется в нагнетательный патрубок.

Технические характеристики
центробежных пластинчатых пищевых насосов

Характеристика центробежного пластинчатого насоса НП	Модели центробежных пластинчатых пищевых насосов

Производительность (по воде), м3/ч.	3	5	7	10
Давление на входе, м. водяного столба	1,5	1,5	1,5	1,5
Установленная мощность, кВт	1,1	3	5,5	7,5
Габариты ДхШхВ, мм не более	560х250х370
Масса, кг неболее	68	70	72	74

Центробежный пищевой насос-шнек ЦНШ

Центробежный пищевой насос-шнек, серии ЦНШ, предназначен для перекачивания
вязких, густых, масс схожих по консистенции, с сахарным сиропом, сгущенным
молоком и т.д. К преимуществам шнековых пищевых насосов можно отнести то,
что при перекачивании вязких и густых продуктов с всевозможными твердыми
частицами, нет дробления или разрушения этих самых частиц (например, при
перекачивании йогуртов с кусочками фруктов). Рабочая камера, шнек и все
соприкасающиеся с продуктом части пищевых насосов производятся в зависимости
от отрасли применения из нержавеющих сталей: AISI 304; AISI 321; AISI 316;
AISI 316L.
