Введение
В настоящее время в странах — членах Таможенного союза наиболее широко применяют методы контроля ровности покрытий автомобильных дорог, основанные на следующих подходах:
1-й подход — измерение рейкой длиной три метра с клиновым промерником, предусматривающее измерение величины просвета под рейкой;
2-й подход — измерение нивелиром и нивелирной рейкой, предусматривающее вычисление модуля разности вертикальных отметок поверхности с шагом 5, 10 и 20 м;
3-й подход — измерение с применением автомобильной установки ПКРС-2 или другими приборами, показания которых приведены к показаниям ПКРС, предусматривающее определение интенсивности (уровня) вертикальных колебаний прицепного прибора относительно подрессоренного кузова, выражаемое в виде суммарного перемещения неподрессоренной массы относительно подрессоренной на 1 км дороги (см/км).
Метод измерения ровности покрытий автомобильных дорог, представленный в настоящем стандарте, принципиально отличается от предшествующих прежде всего тем, что в его основу положен новый подход, который заключается в том, что результатом измерения является продольный микропрофиль в виде массива ординат. При этом расстояние между фиксируемыми ординатами может составлять несколько сантиметров, а точность их измерения — доли миллиметров в зависимости от особенностей применяемого оборудования.
Используя специальные программные средства на основании исходных данных в виде массива ординат микропрофиля, можно вычислять такие показатели ровности покрытия, как: количество допустимых просветов под 3-метровой рейкой, модуль разности вертикальных отметок поверхности с различным шагом, международный показатель ровности (IRI) и спектральную плотность дисперсий ординат продольного профиля. Визуальное представление микропрофиля каждой полосы проезжей части позволяет определить размер и распределение неровностей по длине дороги.
Важнейшими особенностями и достоинствами метода являются высокая производительность и точность, что в сочетании с современными компьютерными средствами хранения и обработки информации позволяет применять его как при оценке качества вновь построенных и отремонтированных покрытий, так и при диагностике автомобильных дорог в процессе эксплуатации.
Данный стандарт регламентирует методы, позволяющие измерять и записывать ординаты микропрофиля проезжей части автомобильных дорог, устанавливает единые требования к профилометрам, показателям точности измерений, условиям проведения измерений, форме представления результатов измерений, способам обработки этих результатов, а также перечень и способы вычисления показателей продольной ровности покрытий автомобильных дорог.
Введение настоящего стандарта не отменяет действия ГОСТ 30412, в котором рассмотрены методы измерения ровности 3-метровой рейкой с клиновым промерником, нивелиром с нивелирной рейкой и установками типа ПКРС.
5 Проведение измерений
5.1 Требования к условиям измерений
5.1.1 Состояние дорожного покрытия на участке проведения измерений должно обеспечивать возможность движения профилометра с рабочей скоростью, определенной его руководством по эксплуатации.
5.1.2 Поверхность дорожного покрытия должна быть сухой, очищенной от грязи и посторонних предметов.
5.1.3 Минимальная длина измеряемого участка должна быть не менее 100 м без учета расстояния, необходимого для разгона и торможения дорожной лаборатории, оснащенной профилометром.
Примечание — Для определения СПД длина измеряемого участка должна быть не менее 500 м.
5.2 Требования к безопасности

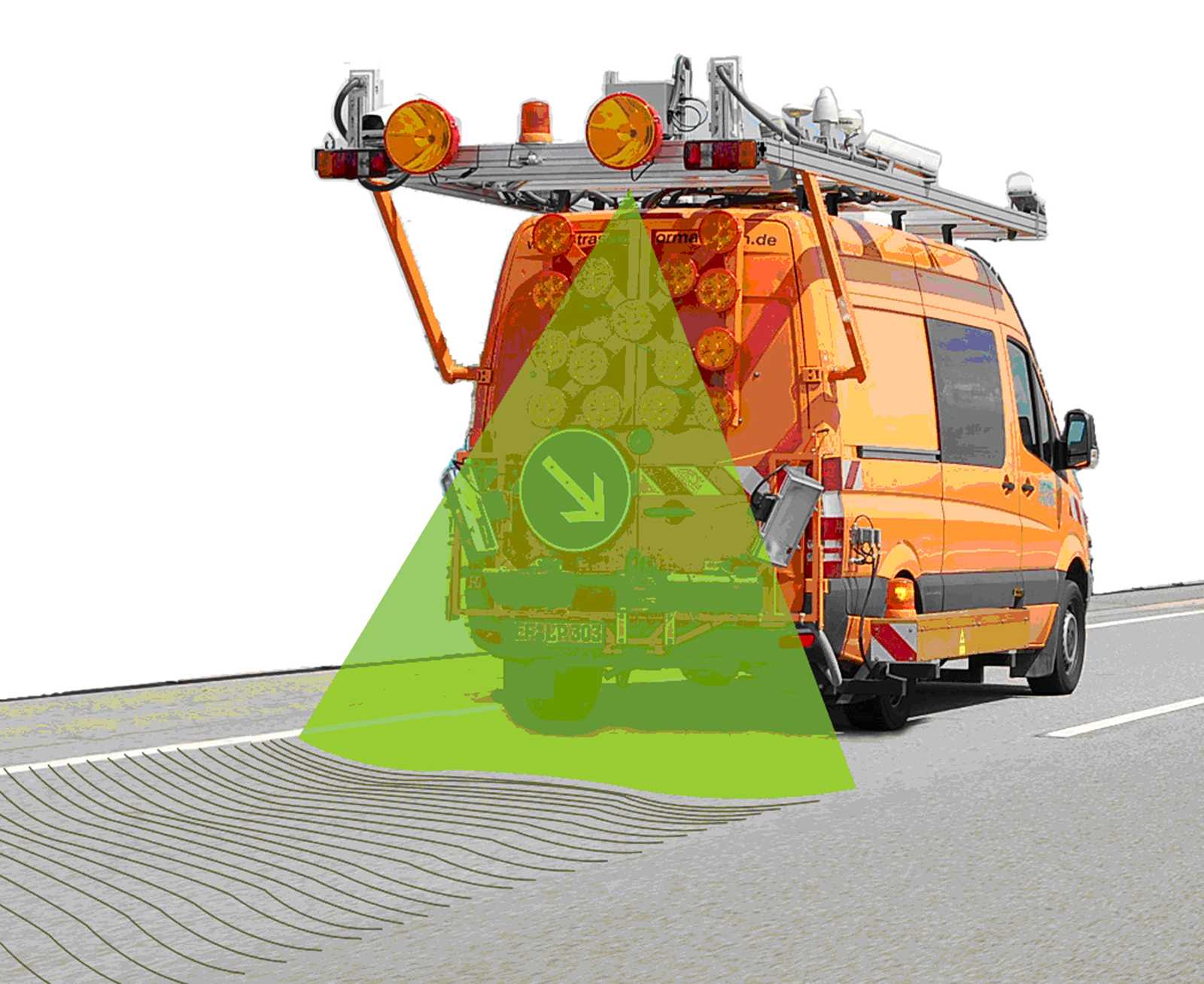

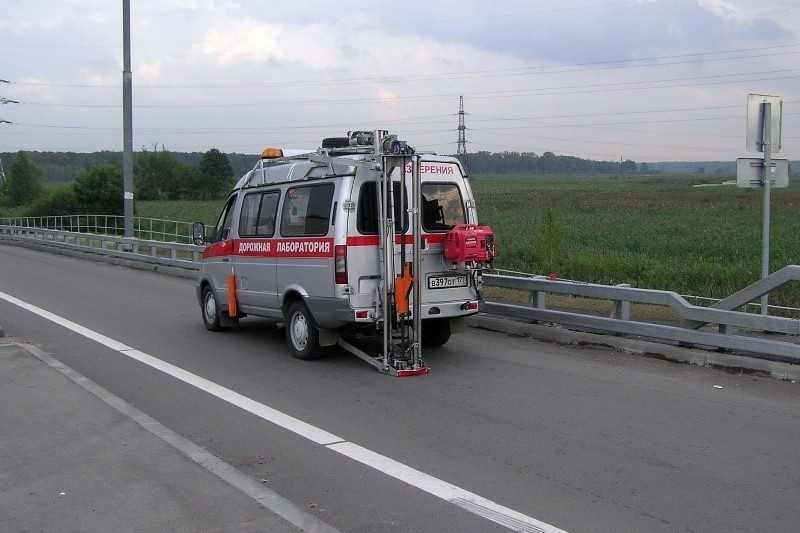

5.2.1 Для обеспечения безопасности и информирования других участников дорожного движения о проведении измерительных работ на дороге профилометр должен быть оборудован специальными знаками и сигнальными устройствами: надписью «Дорожная лаборатория» и проблесковым маячком желтого цвета.
5.2.2 В случае, если измерение микропрофиля на участке дороги невозможно без создания помех для движения транспортного потока, должны быть приняты необходимые меры безопасности по обеспечению беспрепятственного проезда профилометра с рабочей скоростью.
5.3 Порядок выполнения измерений
5.3.1 При выполнении измерений с использованием профилометра следует руководствоваться инструкцией по его эксплуатации.
5.3.2 При выполнении измерений следует придерживаться траектории движения, обеспечивающей измерение микропрофиля на расстоянии от 0,5 до 1,0 м от правого края полосы движения.
5.3.3 Привязку начала и конца участка измерений к местным ориентирам следует осуществлять по существующим километровым столбам. В случае отсутствия километровых столбов на участке измерения допускается проводить привязку к стационарным объектам ситуации (дорожным знакам, водопропускным трубам, пересечениям и т.п.) с указанием расстояния от объекта ситуации до начала (конца) участка по показаниям датчика пути профилометра.
Источник
Ровность дорожного покрытия и определение ровности.
Ровность – является одним из показателей, характеризующих удобство движения по дороге и оказывающих существенное влияние на скорость движения автомобилей и транспортную работу в целом.
При её оценке выполняют сплошные (при обследовании участков дорог протяжённостью более 1км) и выборочные измерения (при обследовании участков дорог менее 1 км)
Сплошные измерения продольной ровности и сцепных свойств дорожных покрытий осуществляют с помощью передвижной установки ПКРС-2У. При измерении сцепных свойств дорожных покрытий в установке ПКРС-2У должна использоваться шина без рисунка протектора или с рисунком глубиной не менее 1мм. В случае отсутствия специальной шины с гладким протектором допускается использовать обычную изношенную шину того же размера с остаточной глубиной канавок не более 1 мм. Наиболее широко для измерения ровности допускается использование передвижных лабораторий, оборудованных толчкомерами ТХК-2, ИР-1 или ИВП-1, на базе автомобилей УАЗ-2206, ГАЗ-31022, ГАЗ-2705 и других автомобилей семейства «ГАЗЕЛЬ» с колесной формулой 4х2.
Выборочные измерения ровности выполняют с помощью нивелиров, трехметровых реек или многоопорных реек ПКР-4М.
Измерения продольной ровности дорожного покрытия с помощью передвижной установки ПКРС-2У производятся при постоянной скорости движения 50±5 км/ч, а сцепных свойств — при скорости 60±5 км/ч. Измерения ровности производят по правой, а сцепных свойств по левой полосе наката каждой полосы движения.
Состояние покрытия проезжей части автомобильных дорог по продольной ровности оценивают путем сравнения фактических показателей ровности с предельно допустимыми. Дорожное покрытие удовлетворяет требуемым условиям эксплуатации по ровности, если величина фактического показателя ровности меньше предельно допустимого значения или равна этому значению
— Поперечная ровность (Колейность)
Измерения параметров колеи в процессе диагностики выполняют в соответствии с ОДМ «Методика измерений и оценки эксплуатационного состояния дорог по глубине колеи» по упрощенному варианту с помощью 2-метровой рейки и измерительного щупа.
Измерения производят по правой внешней полосе наката в прямом и обратном направлении на участках, где при визуальном осмотре установлено наличие колеи.
Оценку эксплуатационного состояния дорог по глубине колеи производят по каждому самостоятельному участку путем сравнения средней расчетной глубины колеи с допустимыми и предельно допустимыми значениями
Участки дорог с глубиной колеи больше предельно допустимых значений относятся к опасным для движения автомобилей и требуют немедленного проведения работ по устранению колеи.
Изучение способов определения ровности дорожного покрытия
Дороги автомобильные общего пользования
Методы измерения ровности
Automobile roads of general use. Road pavement. Roughness measurement methods
Дата введения 2016-08-01
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Московский автомобильно-дорожный государственный технический университет» (МАДИ), Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Сокращенное наименование национального органа по стандартизации
Минэкономики Республики Армения
Госстандарт Республики Беларусь
Госстандарт Республики Казахстан
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1931-ст межгосударственный стандарт ГОСТ 33101-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г. с правом досрочного применения
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
4 Требования к профилометрам
4.1 При выполнении измерений ординат продольного микропрофиля покрытия автомобильных дорог следует применять профилометры двух классов точности.
Примечание — Профилометры подлежат государственному метрологическому контролю и надзору в порядке, установленном законодательством государства.
4.2 Параметры точности профилометра необходимо определять по результатам испытаний на представительном наборе тестовых участков с расчетом точности и повторяемости результатов измерений, выполненных в соответствии с приложением А.
4.3 Класс точности профилометра следует определять в соответствии с приложением Б.
4.4 Профилометры 1-го класса точности разрешается применять для записи ординат продольного микропрофиля проезжей части автомобильных дорог всех категорий.
Профилометры 2-го класса точности для записи ординат продольного микропрофиля проезжей части разрешается применять только на автомобильных дорогах, разрешенная скорость движения по которым не превышает 90 км/ч.
Система измерения коэффициента сцепления покрытий. Прицепной прибор «ПКРС-2 РДТ»
Модернизированная система измерения коэффициента сцепления на базе инновационного прибора ПКРС-2 РДТ создана совместно с ООО «Автодор-Инжиниринг» для обеспечения измерений коэффициента сцепления по ГОСТ 33078-2014 «Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием.» Все инновационные решения в рамках данного проекта защищены патентами РФ.
Система предназначена для:
- измерений коэффициента сцепления на основе определения тормозной силы, возникающей в площади контакта полностью заблокированного измерительного колеса стандартного (по ГОСТ 33078 — 2014) и увлажнённого покрытия (с толщиной водяной плёнки около 1 мм), при буксировке ПКРС-2 РДТ со скоростью 60 ±2 км/час .
- измерений амплитуды колебаний (величины вертикальных перемещений) не подрессоренной массы подвески ПКРС-2 РДТ относительно подрессоренной массы при скорости движения ТС 50±5 км/час и последующей оценки ровности по толчкомеру покрытия автомобильной дороги в составе комплекса.
В рабочем положении ПКРС-2 РДТ крепится к сцепному устройству транспортного средства. Тягово-сцепное устройство (ТСУ) для буксировки прицепного прибора входит в комплект поставки. В транспортном положении прибор устанавливается в грузовом отсеке транспортного средства на штатные крепления. Необходимые крепежные приспособления входят в комплект поставки.
Преимущества:
- Электро-пневматическая система управления блокировкой (торможением) измерительного колеса обеспечивающая возможность регулировки длительности цикла торможения в диапазоне от 2 до 5 секунд;
- Электроуправляемая система увлажнения покрытия, обеспечивает синхронность и равномерность нанесения водной плёнки на полосу поверхности автомобильной дороги;
- Баки для воды общей вместимостью 500-600 л. с принудительной подачей воды (встроенный насос);
- Система контроля блокировки измерительного колеса;
- Лазерный датчик измерения тормозного усилия;
- Датчик ровности (толчкомер).
Дополнительные опции:
- Система контроля запаса воды в баках;
- Увеличение запаса воды до 1 тонны;
- Система контроля температуры поверхности покрытия;
- Система контроля температуры измерительного колеса.
| Технические характеристики | |
|---|---|
| Измерительное колесо стандартное | 6,45-13 |
| Нормальная нагрузка колеса на дор. покрытие, кН | 3,0±0,03 |
| Скорость буксировки, км/ч | 60±2 |
| Диапазон измерений коэффициента сцепления | от 0,1 до 1,0 |
| Предел допускаемой погрешности, %, не более | ±4 |
| Диапазон измерений амбплитуды колебаний подвески, мм | от — 100 до + 100 |
| Температура окружающей среды при измерениях коэффициента сцепления, °C | от 1 до +40 |
| Габариты установочной площадки ТСУ, мм, не более | 300 х 160 х 12 |
Назначение ПИК «Дорога-ПРО»
|
Программно-измерительный комплекс «Дорога-ПРО» предназначен для сбора информации о транспортно-эксплуатационном состоянии автомобильных дорог при проведении работ по диагностике, паспортизации и инвентаризации, для контроля качества выполненных ремонтных работ и уровня содержания автомобильных дорог. Все измерительные системы интегрированы в один комплекс, позволяющий проводить измерение нескольких параметров за один проезд по участку. Получаемая в процессе измерений информация сохраняется на жестком диске бортового компьютера. В комплект ПИК «Дорога-ПРО» включен модуль обработки полученных результатов. Предусмотрено несколько основных режимов обработки полученных данных: Автоматическая обработка результатов доступна сразу после завершения измерений и позволяет создать экспресс ведомость оценки транспортно-эксплуатационного состояния участка дороги. Экспертная обработка может осуществляться как в полевых, так и в камеральных условиях. Позволяет детально настроить параметры обработки под поставленные задачи. Полученная информация анализируется на соответствие нормативам с созданием статистического отчёта. Вывод отчета возможен как в табличном, и так и в графическом виде с печатью и сохранением в форматы файлов Microsoft Word, Excel, текстовый формат и т.д. |
