Маркираторы для нанесения штрих-кода: описание и применение

Печать на текстильных лентах

На текстильных лентах печатают не штрихкод, а логотипы бренда, размеры одежды, состав ткани, рекомендации по уходу. Для этого используют такие материалы, как нейлон, полиэстер, сатин. На них можно печатать как монохромные, так и разноцветные изображения, устойчивые к стиркам, термическому и механическому воздействию.

Нейлон – синтетический материал, который пропитывается специальными растворами, что делает его более прочным. При резке его нити не рассыпаются, поэтому его удобно использовать для изготовления этикеток.

Полиэстер – синтетический материал, который в отличие от нейлона ничем не пропитывается, поэтому он мягче и его чаще рекомендуется использовать в качестве этикеток для белья. Есть еще одна особенность данного материала: при холодной резке происходит обсыпание края, поэтому такой ярлык следует пришивать с двух сторон.

Виды маркираторов

На предприятиях используются следующие виды маркираторов:

Системы этикетирования. Они объединяют термографичное оборудование, принтеры этикеток.
Бесконтактные маркираторы — термоструйные, лазерные принтеры, каплеструйное оборудование.
Контактные. Сюда входя прессы, ударные, прочерчивающие маркираторы.

Согласно иной классификации, маркираторы делят на промышленные и ручные.

Промышленные представляют собой оборудование, установленное на станине и управляемой с помощью компьютера.

Ручные пистолеты — это удобные конструкции, оснащенные биркодержателем и «курком» для быстрой наклейки этикетки.

В промышленности используют оба вида маркираторов.

На каких материалах маркируют

Поверхность изделия может быть твердой, пористой, зеркальной, текстильной или любой иной, и производителю необходимо позаботиться о выборе метода маркировки, наиболее подходящего для определенного вида товара.

Вне зависимости от типа поверхности, при необходимости часто менять данные этикеток, применяются этикет-пистолеты. Наклейки не вредят продукции, легко устраняются и меняются на новые.

Иглоударные, лазерные маркираторы используют для нанесения изображений на изделия из материалов:

металла;
пластика;
фанеры;
картона;
кожи;
резины;
джинса и разных видов текстиля.

Для неровных поверхностей или же изделий из стекла, дерева, бумаги и пластика, поверхность которых должна остаться совершенно гладкой и неповрежденной, используют каплеструйные принтеры.

Параметры нанесения маркировки

При нанесении информации на изделия необходимо руководствоваться правилами маркировки, а они могут быть разными в зависимости от цели нанесения (транспортировка, упаковка), при этом необходимо придерживаться ГОСТ 2.314-68 Едином системы конструкторской документации, а также правил, указанных в ТР ТС 005-2011 Техническом регламенте Таможенного союза.

Упаковка обязательно должна содержать сведения об особенностях упаковочного материала. Если продукция входит в обращение стран ЕАЭС, на упаковке должно быть соответствующее обозначение.

Каждая группа товаров имеет свои требования маркировки, и общее в них то, что информация о товаре должна быть полной и прозрачной.

На маркере указывается название, информация о производителе, меры предосторожности при использовании и риск нанесения вреда, условиях хранения, номер партии и дата производства, качественный состав, экологическая чистота

Внимание уделяется достоверности данных, легкочитаемости, понятности. Особенно тщательной проверке подлежит импортируемая продукция, ведь ее качество должно соответствовать требованиям стран ЕАЭС

Печать этикеток

Печать этикеток осуществляется преимущественно на специальных принтерах штрихкода. Принтер этикеток представляет собой устройство, которое переносит предварительно созданные в графическом редакторе текст, изображение, рисунки или символы штрихкода на саму этикетку. Эти устройства позволяют создавать этикетки со штрихкодами как для товаров, не имеющих производственного кода, так и для продукции собственного производства или перемаркировки, чтобы в дальнейшем было возможно идентифицировать их с помощью собственной торговой системы. А если подключить принтер к электронным весам, то этикетки получат коды, с помощью которых отобразятся артикул и наименование товара, а также его вес и внутренний номер. Некоторые модели принтеров оснащаются дополнительным программным обеспечением, что позволяет компаниям самостоятельно разрабатывать свой макет и дизайн этикетки.

Если рассматривать сферы применения принтеров этикеток, то чаще всего их используют для создания собственных штрихкодов товаров, не имеющих производственной маркировки. Например, в крупном центре самообслуживания оператор взвешивает товар и распечатывает этикетку с кодом, которую приклеивает на его упаковку. Тем самым он передает информацию о массе и стоимости выбранной вами продукции на основную кассу, где и производятся общий учет и систематизация данных. Иногда собственные штрихкодовые этикетки, приклеенные на поступающий товар, позволяют облегчить и ускорить процесс приема, отпуска и инвентаризации товара. Также с помощью принтера можно восстановить испорченную этикетку и стертый штрихкод производителя.

Принтеры этикеток бывают нескольких типов, отличаясь, главным образом, по принципу печати, производительности и формату этикеток. Для нанесения штрихового кода на этикетку используют обычно прямую термопечать или термотрансферную печать.

Особенности термоэтикеток

С термоэтикетками мы сталкиваемся практически ежедневно, посещая магазины, супермаркеты и покупая любую продукцию. Например, продавец (или сам покупатель) упаковывает товар в пакет, кладет на специальные весы, которые автоматически рассчитывают стоимость товара в зависимости от веса и распечатывают информацию на термоэтикетке. После этого этикетка наклеивается на упаковку. На термоэтикетку может наноситься информация любого характера, понятная для покупателя, продавца или сканера, – это не только цена и вес товара, но и его наименование, дата и время покупки, название магазина. Часто на них можно видеть штрихкод или контактную информацию о производителе товара. Многие часто повторяющиеся или неизменные данные печатаются непосредственно при производстве самой термоэтикетки.

Печать осуществляется с помощью нагрева выборочных точек этикетки специальной термоголовкой принтера. Термическая печать не отличается долговечностью, но имеет низкую стоимость, что обеспечивает термоэтикеткам довольно широкое применение. Термоэтикетки используют в основном в течение короткого срока нахождения товаров в месте их хранения, поскольку они чувствительны к высоким температурам и уже тем более к агрессивным средам, боятся влаги. Категорически противопоказан термоэтикеткам нагрев, так как они могут потускнеть или пожелтеть. Рекомендуемые условия эксплуатации данного вида этикеток – температура от –20° до +50° С.

Находят этикетки применение и в почтовых отделениях. В среднем срок жизни термоэтикетки составляет около 6 месяцев, но только при условиях хранения, характерных для благоустроенного торгового помещения или офиса. Они удобны для печати постоянно меняющейся информации, что актуально в супермаркетах, где нанесение таких данных осуществляется в автоматических этикеточных весах. Маркируют такими этикетками продукты питания и промышленные товары на логистических и транспортных предприятиях, а также в компаниях по доставке посылок. Термоэтикетки используют для маркировки продуктов питания, одежды, которая уже находится в магазине, т.е. на тех товарах, которые обычно быстро реализуются.

Сфера применения термоэтикетки:

супермаркеты и автоматические этикеточные весы;
производство и упаковка продуктов питания;
предприятия логистики и транспорта;
автомобилестроение, для контроля сборочного процесса;
почтовые отделения.

Основой термоэтикетки служит белая термобумага, которая поставляется в рулонах. Кроме термоэтикеток существуют ЭКО, ТОП, матовые, полуглянцевые и глянцевые этикетки.

Термоэтикетки ЭКО представляют собой бумагу плотностью 60 или 80 г/м2 без защитного слоя, в основном применяются для товаров, не подлежащих транспортировке и имеющих небольшой срокхранения. Изображение на таких самоклеящихся этикетках очень качественное, четкое, штрихкод легко считывается. Печать их на термопринтере производится со скоростью до 10 дюйм/сек.

Термоэтикетки ТОП выполняются на бумаге с защитным покрытием плотностью до 80 г/м2 и служат для товаров и продуктов, подлежащих транспортировке или хранению, например, мяса и рыбы. Они имеют поверхностный слой, который позволяет предотвратить загрязнение наклейки, а также защищает от влаги и механических повреждений. Такие этикетки используются во влажных условиях, при низких температурах, скорость их печати составляет до 16 дюйм/сек.

ТОП 5

В промышленности для маркировки используются разные виды оборудование, и какое лучше — предстоит разобраться, сравнив основные параметры топовых позиций.

Sic E-mark

Данный портативный ударно-точечный маркиратор способен наносить изображение на металлические поверхности, изделия и оборудование крупного габарита. Мини-маркиратор может непрерывно работать в течение 4 часов. Его легко переносить с места на место в специальном чемодане, ведь вес оборудования составляет всего 3,2 кг. Контроллер оснащен цветным дисплеем, USB-портом для обмена маркировочными файлами, клавиатурой. Несмотря на небольшой размер, Sic E-mark обеспечивает отличное качество маркировки.

Linx 8920

Принтер относится к каплеструйным универсальным и подходит для использования в пищевой, лакокрасочной, авиационной промышленности, на предприятиях по производству бытовой химии, табачных изделий, на фармацевтических фабриках.

Оборудование производится в Великобритании и обладает отличными характеристиками производительности. Интервал техобслуживания составляет 18 000 ч. Linx 8920 обладает высокой скоростью печати (6,25 м/с), наносит двухмерные матричные штрих-коды и QR-кодов коды в 5 строк.

Оборудование простое в обслуживании и удобное в применении. Маркиратор оснащен сенсорным экраном, позволяющим быстро и легко составить наносимый код.

Linx IJ355/IJ375

Данный маркиратор относится к крупносимвольным. Он незаменим там, где необходимо нанести изображение на пористые поверхности; мешки, коробки, бумагу, гофротару, дерево. Принтер позволяет напечатать текст, логотип и прочие графические изображения высотой до 53 мм. Расход чернил в Linx IJ355/IJ375 экономичен: одной заправки хватает на несколько десятков тысяч отпечатков.

Скорость печати техники составляет 550 мм/с.

Sic Marking E10-i113S-50

Стационарный маркиратор Sic Marking использует технологию прочерчивания при нанесении рисунка на поверхность изделий. Корпус оборудования выполнен из металла, а внутренние элементы надежно защищены от попадания пыли и влаги. Агрегат приобретается для маркировки изделий на крупных промышленных предприятиях. Он очень удобен в использовании благодаря интуитивному интерфейсу, имеет систему самодиагностики неполадок. Активное окно позволяет быстро изменить размер символов, менять гравировку рисунка. Вес агрегата составляет 17,5 кг, поэтому может легко транспортироваться по производственному цеху.

Приобретение маркировочного оборудования не только дает больше информации о товаре потребителю, но и открывает возможности беспрепятственной продажи производимой продукции на отечественном и зарубежном рынке.

Как подобрать этикетку для печати штрихкодов?

Чтобы сделать правильный выбор, важно изначально понимать, какую продукцию и в какой упаковке надо маркировать, как она будет транспортироваться, в каких условиях и как долго будет храниться и т.д. К примеру, этикетка для маркировки хлебной продукции при поставке с завода в находящийся рядом супермаркет абсолютно не будет отвечать требованиям, предъявляемым к этикетке для маркировки мороженой рыбы, которую производитель отправляет в другой регион России

Таким образом, можно предложить несколько ориентиров для предварительного самостоятельного правильного выбора нужной этикетки:

Материал этикетки (бумажная, полипропиленовая, полиэстеровая, виниловая и т.д.).
Клей, который наносится на этикетки. Существует три основных типа клея: стандартный для нормальных условий использования этикеток; влагостойкий и морозостойкий (ТОП) для использования на товарах, хранящихся при низких температурах (рыбная продукция, мороженое и т.п.); легкоотделяемый – его используют, когда необходимо снять ярлык без лишних хлопот и следов (на рекламных этикетках).
Выбор размера (длина и ширина) этикетки влияет на тип используемого принтера для их печати. Современные технологии позволяют изготовить этикетки практически любого размера.
Как долго должна сохраняться информация на этикетке: термоэтикетка сохранит ее 4–6 месяцев, тогда как термотрансферная будет годами сохранять напечатанные на ней данные

Срок жизни термотрансферного отпечатка штрихкода – до 5 лет (без экстремального воздействия со стороны).
Сколько этикеток необходимо намотать на рулон (также важно знать, какая втулка должна быть у рулона с этикетками).

От чего зависит размер штрихкода?

На практике бывают случаи, когда необходимо уменьшить размер штрихкода. Ответ на вопрос о том, в какой степени это возможно, определяет некоторые факторы, влияющие на размер печати штрихкодов.

Минимальный (или оптимальный) размер печатаемого штрихкода зависит от нескольких факторов, и универсальной формулы, по которой можно было бы его рассчитать, не существует. Наиболее важными в данном случае являются тип принтера штрихкодов, используемого при печати, и тип сканера, с помощью которого этот штрихкод впоследствии будет считываться. Если вы используете принтер с высоким разрешением DPI (точек на дюйм), то можете сделать штрихкод меньше. Большинство принтеров для печати штрихкода имеет качество печати 203 DPI, есть модели с качеством 300 или 600 точек на дюйм, что позволяет печатать штрихкод меньшего размера с таким же высоким разрешением. То же относится и к сканеру штрихкода. Чем выше разрешающая способность его считывания, тем меньше может быть штрихкод. Кроме того, необходимо учитывать окружающую среду, в которой штрихкод будет сканироваться, а также вид и качество материала, на котором он напечатан. Лучше всего использовать высококачественный принтер штрихкодов и сканер с высокой разрешающей способностью. Это позволит создавать мелкие штрихкоды с хорошим качеством. Важнейшими факторами, влияющими на размер печати штрихкода, являются:

тип символики, которую вы используете;
окружающая среда, в которой штрихкод будет считываться;
качество, с которым он будет напечатан;
способ и материал, на котором он будет напечатан;
тип сканера, которым будет считан штрихкод.

Номинальные размеры символа штрихового кода EAN-13:

ширина символа – 37,29 мм;
высота символа – 25,93 мм.

Преимущества технологий нанесения

Каждый из предложенных способов имеет свои преимущества:

Способ маркировки	Преимущества
Ударно-точечный	ü Долговечность работы оборудования ü Высокая скорость нанесения рисунка (около 5 символов/сек.) ü Отсутствие пневматического механизма для обеспечения работы (подвод сжатого воздуха для приведения иглы в работу не требуется) ü Возможность маркировки деталей различной степени твердости, включая пластик, различные виды металла
Лазерный	ü Идеальное качество нанесенного изображения. Лазерные шрих-коды всегда отлично считываются любыми видами сканеров ü Возможность обработки любой поверхности независимо от формы изделия. Лазерные маркираторы незаменимы на предприятиях по изготовлению изделий из пластика и металла
Прочерчивание	ü Низкий уровень шума ü Отличная читаемость изображения с помощью оптических приборов ü Высокая скорость работы оборудования ü Отсутствие расходных материалов ü Возможность маркировки различных видов пластмасс и металлов
Каплеструйный	ü Высокая скорость нанесения ü Отсутствие механических повреждений на изделии
Травление	ü Высокая производительность и низкая цена ü Долговечность работы оборудования ü Отсутствие деформаций на поверхности изделий ü Возможность работы с разными видами материалов

Технология маркировки должна максимально соответствовать материалу исполнения выпускаемой продукции. Деликатные поверхности желательно маркировать бесконтактным оборудованием, а для металлических изделий подойдет любая технология, при этом больше внимания уделялся долговечности наносимого рисунка.

Технологии нанесения маркировки: описание, отличия

Выбор оборудования для маркировки осуществляется с учетом того, что именно будет подлежать обработке.

Штрих-код можно размещать на этикетку или упаковку товара. В таких случаях производителю следует приобрести лазерный принтер с функцией поддержки печати штрих-кодов или специальный принтер этикеток. Последний рекомендован для промышленных предприятий, выпускающих сотни единиц продукции в день. Специальные принтеры делятся по характеру нанесения печатаемого рисунка:

Путем термопереноса. Метод заключается в переносе красящего вещества со специальной ленты (риббона) на поверхность бумаги.
Прямой печатью. При этом для изготовления наклейки используется термобумага. Проходя через механизм принтера, она попадает под воздействие печатающей головки. Последняя нагревает термобумагу, и в местах повышения температуры цвет наклейки меняется, формируя изображение.

Выбирая один из 2 способов, лучше остановиться на первом. Он надежнее, поскольку при термопереносе изображение будет более устойчивым, не потускнет при перепаде температур. Если подобрать для печати водостойкую бумагу, синтетические материалы, полиэстер или иные поверхности, этикетки будут еще и устойчивыми к воздействию влаги, химически активной среды.

Чтобы проверить качество печати, используются верификаторы штрих-кодов. Они позволяют проверить считываемость изображений. Некоторые профессиональные модели для печати имеют встроенные верификаторы.

На промышленных предприятиях маркировка товаров осуществляется одним из способов:

Ударно-точечный. Суть способа заключается в нанесении рисунка (штрих-кода или иной информации) вследствие удара по поверхности карбидной иглы. Она приводится в действие электромеханическим модулем. Оператор оборудования заранее выставляет последовательность ударов так, чтобы получился желаемый рисунок.
Лазерный. Для нанесения рисунка используется оптоволоконный иттербиевый лазер. Устройство состоит из зеркал, которые фокусируют поток луча на поверхность товара. Для нанесения рисунка не нужны какие-либо расходные материалы. Благодаря лучу, поверхность изделия либо выпаривается (вспенивается), либо с нее удаляется лакокрасочный слой. Рисунок получается нестираемым.
Прочерчивание. Маркировка прочерчиванием предполагает формирование на поверхности изделия прорезей, создающих графичный рисунок. Рабочим инструментом является карбидная или алмазная игла, приводимая в действие пневматическим модулем.

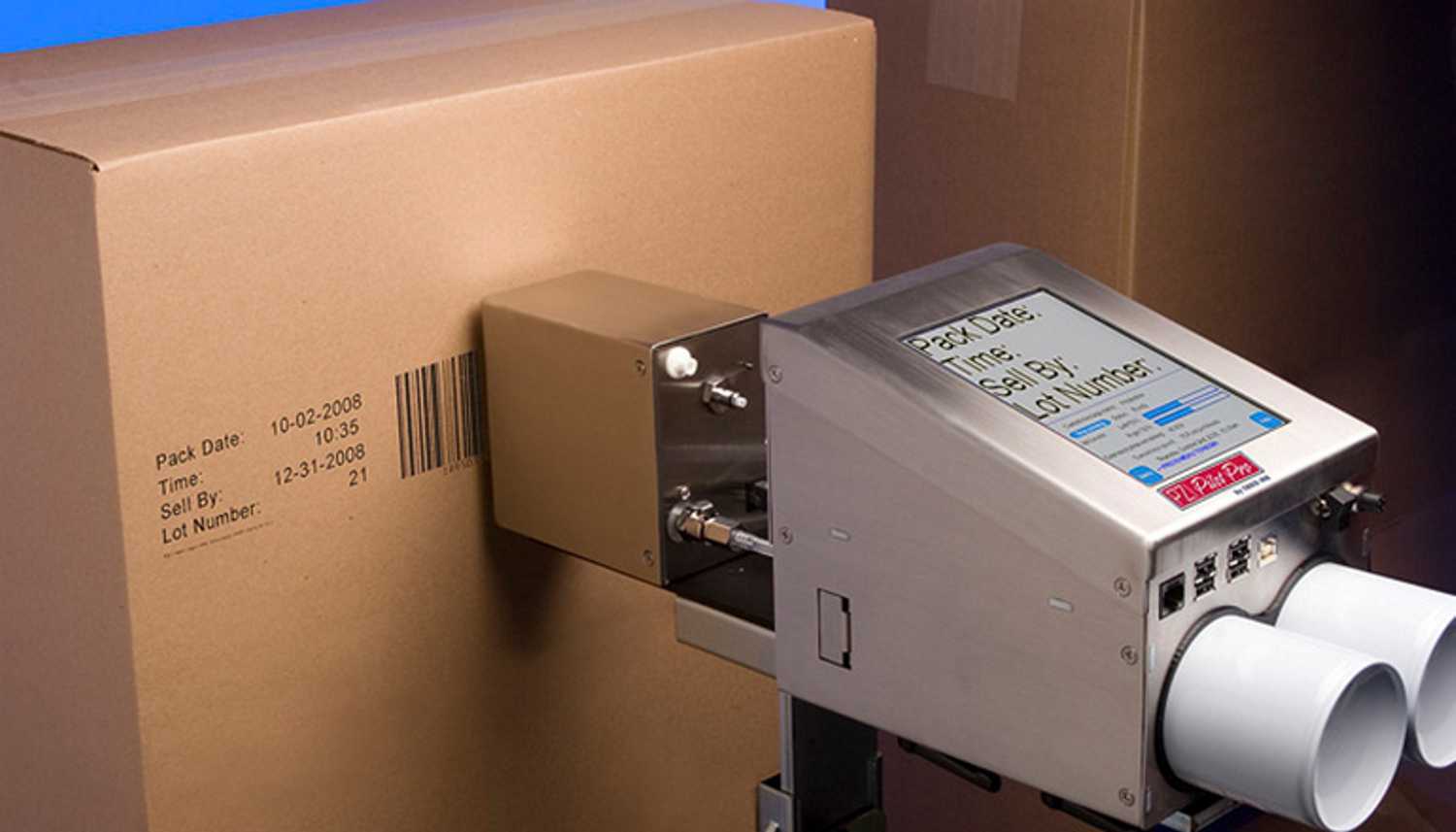

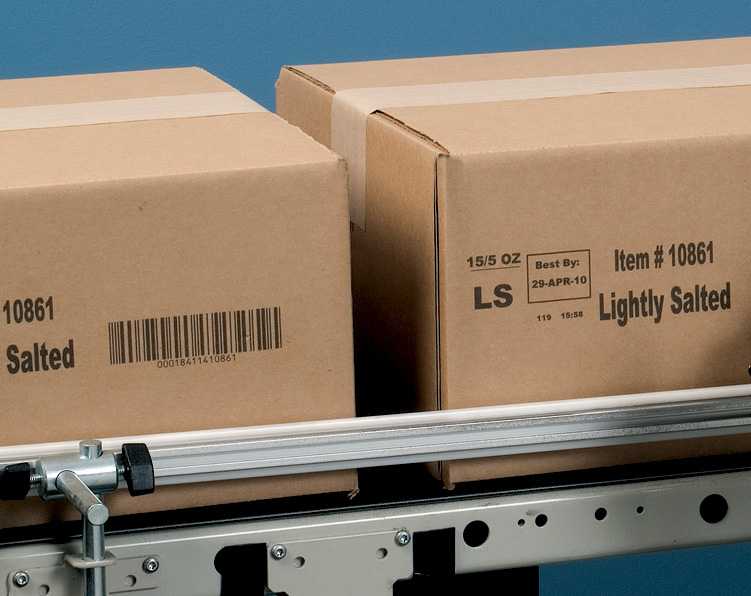

Каплеструйный. В основе метода лежит нанесение мельчайших капель чернил на поверхность изделия. К сожалению, способ хорош только при небольшом сроке хранения товара. Чернила не обладают стойкостью к воздействию окружающей среды, поэтому такая маркировка считается недолговечной.
Травление, электрохимическая маркировка. Данная технология основана на вытравливании изображения на изделии при воздействии электротока на токопроводящую поверхность. В итоге меняется либо цвет, либо толщина изделия. Глубина рисунка составляет от 2 мкм до 0,2 мм. Способ используется при изготовлении столовых приборов, авто- авиа- техники, при производстве инструмента.

По степени автоматизации процесса маркираторы делятся на автоматические, полуавтоматические, ручного и ножного управления. На промышленных предприятиях целесообразно использовать автоматизированные системы, чтобы увеличить скорость нанесения изображения и исключить задержку выхода готовой продукции.

Основные способы печати этикеток

Термопечать осуществляется за счет прямого нагрева термопечатающей головкой принтера бумажной ленты, которая чувствительна к высоким температурам (пропитана специальным химическим веществом, темнеющим при нагреве). Преимущества таких принтеров заключаются в том, что сами устройства стоят дешевле, и для них не нужно дополнительных расходных материалов. Однако бумажные термоэтикетки со временем теряют чувствительность и темнеют, тем самым усложняя процесс идентификации. Кроме того, полученное изображение всегда имеет черный цвет.

Что касается термотрансферной печати, то она была разработана сравнительно недавно, в 80-х годах прошлого века, и совсем для иных целей. Для нее тоже применяется метод нагрева термоголовкой принтера, но не термобумаги, а промежуточного носителя – красящей ленты (риббона) – в месте соприкосновения с этикеткой. Основой риббона является полиэстеровая пленка: на одну из ее сторон наносится красящий состав, смазка, предназначенная для снижения трения в процессе печати и увеличения срока службы термоголовки, на другую – защитный слой с силиконом. Если лента хорошего качества, то краска с ее поверхности не только не сотрется, но даже не потускнеет со временем, она не поддается воздействию воды и различных химических растворителей.

Термотрансферные этикетки отличает более четкая и яркая печать, которая может иметь различные цвета, что расширяет возможности их дизайна. В качестве материала может быть использована не только бумага, но и картон, пластик, полиэстер и другие синтетические материалы. За счет особой технологии печати этикетки становятся более надежными и долговечными, материал не темнеет и не портится.

Термотрансферный принтер имеет целый ряд преимуществ:

высокая скорость печати этикеток;
широкий спектр материалов для изготовления этикеток;
возможность создания этикеток различного формата;
возможность изготовления этикеток для товаров с длительным сроком реализации;
напечатанные этикетки отличают стойкость и долговечность.

Однако у термотрансферных принтеров есть и несколько недостатков, самые главные из которых – высокая стоимость и необходимость менять расходные материалы. В остальном же данные принтеры надежны и функциональны.

При выборе конкретной модели принтера стоит учитывать и его основное назначение, поскольку существуют принтеры штрихкода для автоматизации торговли, для складских операций, для магазина в целом и универсальные.

И печать, и нанесение этикеток на изделия имеют свои особенности, которые во многом определяются материалом, применяемым для их изготовления. Это может быть бумага, картон или полимерные материалы. Этикетка может иметь клеящую поверхность, степень адгезии которой к упаковке зависит от поверхности последней и места размещения на ней, а также от условий окружающей среды, при которых этикетка будет храниться и эксплуатироваться. Благодаря этому они одинаково хорошо держатся как на плоских, так и на искривленных поверхностях различных упаковок и тары: картоне, пластиковых пленках, полиэтиленовых и полипропиленовых контейнерах.

Рассмотрим наиболее распространенные расходные материалы, применяемые в производстве этикеток со штрихкодом.
