4.1. Расчет шахтной подъемной установки.
|
Годовая производительность, (Агод.ш), |
2200000 |
|
Глубина горизонта шахты, (Нш), |
180 |
|
Число часов подъема в сутки, (tсут), ч. |
18 |
|
Коэффициент резерва |
1,5 |
4.1.1. Ориентировочная высота подъема.
НП=НШ+45, м.
где hб+hз.у≈45
(принимается высота приемного бункера hб=25м. и глубина
загрузочного устройства hз.у=20м.)
НП=200+45=245м.
4.1.2. Требуемая часовая производительность подъемной установки.
, т/ч.
где СР –
коэффициент резерва производительности;
Агод.ш –
годовая производительность шахты, т/год;
Tсут – число часов работы подъема, ч.;
пдн – число рабочих дней в году.
4.1.3. Ориентировочная масса полезного груза скипа.
, т.
где θ – пауза между
подъемами, сек.
К установке принимаем скип
2 СН-15-1.
Техническая
характеристика скипа 2СН 15-1.
|
Массовая полезная емкость скипа, т. |
13 |
|
Масса скипа, т. |
10,8 |
|
Размеры скипа в плане, мм. |
|
|
длина |
2230 |
|
ширина |
1740 |
|
Длина разгрузочных кривых, (hрк), м. |
2,17 |
|
Превышение кромки затвора скипа над |
0,5 |
|
Высота скипа, мм. |
13365 |
Тдв=Тц-θ,
с. Тдв=77-15=62с.
где θ – пауза между
подъемами в зависимости от грузоподъемности скипа, 15с.
Vmax=α×VCP=1,25×3,9=4,9м/с.
где α –
рациональное значение множителя скорости, а=1,25.

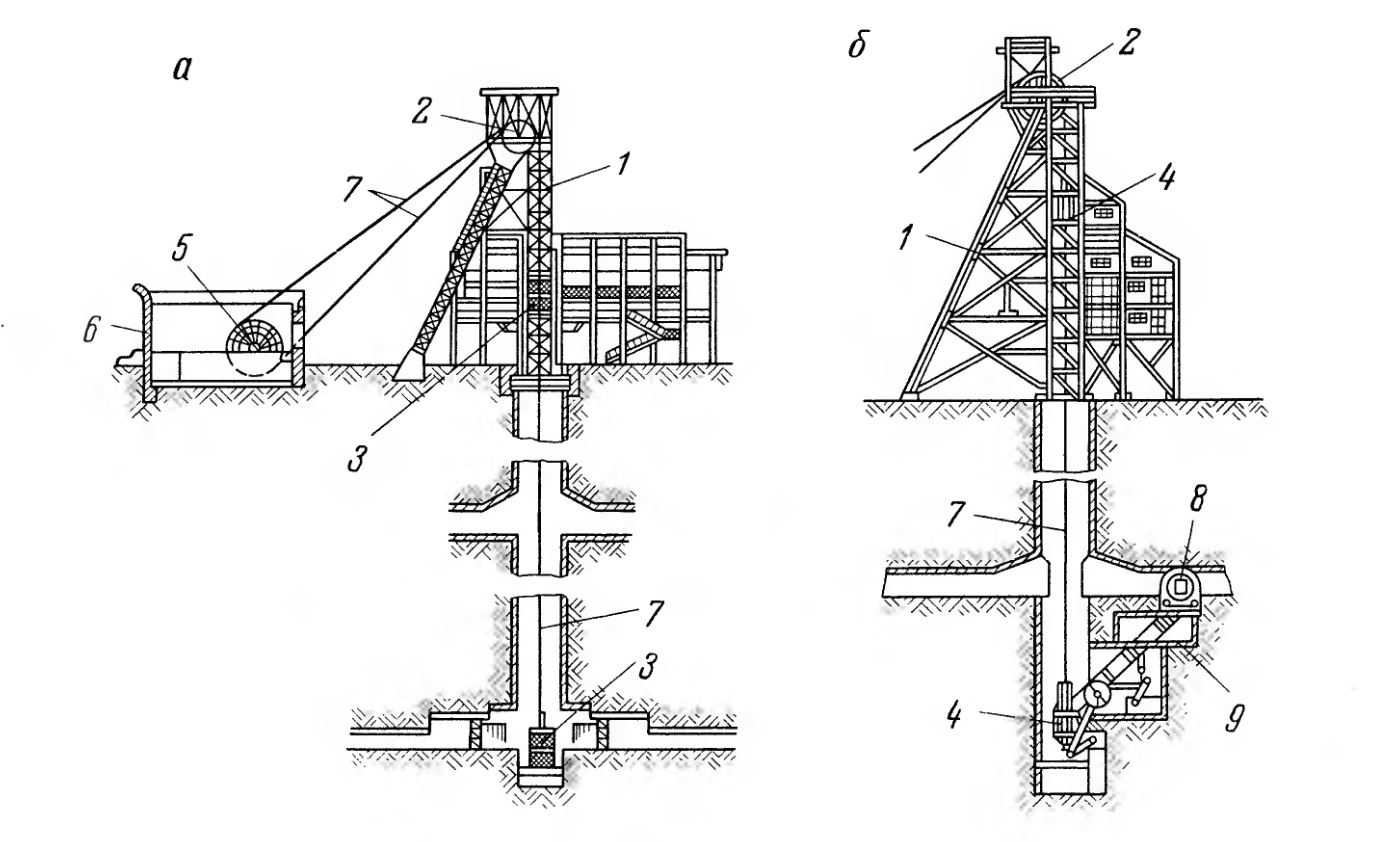

4.1.5. Расчет и выбор высоты копра.
НК=hб+hскб+hск+hпер+0.75×Rшк, м.
НК=25+0,5+13,365+5+0,75×2,5=45,6м.
где hпер – высота переподъема, по ПТЭ не
менее 3м.;
Rшк – радиус шкива, м.
Принимаем стандартный
копер высотой 46м.
4.1.6.1. Масса каната.
кг/п.м.
где QO=Qn+Qс – масса концевого груза, кг.
QO=13.0+10.8=23.8=23800кг.
НС=НШ+hЗК+НК – длина отвеса каната,
м.
Но=200+46+20=266м;
σвр=1770 –
маркировочная группа каната, МПа;
тпб=6,5 – коэффициент запаса прочности
каната;
Ро=9680 –
условная плотность каната, кг/м3.
принимаем канат из
по ГОСТу 7768-80, с маркировочной группой 1770МПа (180кгс/мм2).
Характеристика каната.
|
Масса 1м.п., (РСТ), кг. |
9,940 |
|
Диаметр каната, (dк), мм |
50,5 |
|
Суммарное разрывное усилие всех проволок каната, (QZ), кН. |
1775 |
=6,7≥
– условие выполняется
4.1.7.3. Наибольшая разность статических напряжений.
Δ=(Qo+PCT×HO)×q=(13,0+0,00994×266)×9,81=153,47кН
Выбираем подъемную машину
типа МПБ-5-2,5-2,5 из .
Техническая
характеристика подъемной машины.
|
Типоразмер |
МПБ-5-2,5-2,5 |
|
Диаметр барабана, (Дб), |
5 |
|
Максимальное статическое натяжение |
320 |
|
Максимальная разность статических |
250 |
|
Наибольшая допустимая скорость, (V), м/с. |
14 |
|
Маховый момент машины, , кН/м2 |
12010 |
|
Наибольший диаметр каната, (dК), мм. |
57,5 |
|
Шаг нарезки, (tнар), мм. |
50 |
Стационарные установки.
Подъемные установки
шахты.
В настоящее время на
шахте действует один скиповой и один клетьевой подъем.
Существующий с 1935 г. двухскиповой ствол №1 служит для выдачи исходящей струи воздуха из электровозного депо и
склада ВМ.
Скиповой ствол №2
оборудован двумя 12-тонными скипами служит для выдачи горной массы из шахты и
будет находиться в эксплуатации до осуществления конвейеризации выдачи угля из
шахты через конвейерный наклонный ствол на ОФ.
Тип подъемной установки
2Ц5х2,3 с редуктором 2ЦО-18, передаточное отношение редукторов 11,61, два
электродвигателя АКН-16-51-20, скорость вращения электродвигателя 290 об/мин.
Двухклетьевой подъем
клетьевого ствола служит для спуска и подъема людей, материалов и оборудования
на горизонт +30м. и оборудован подъемной машиной 2Ц4х1,8 с редуктором ЦО-18 и
одноэтажными клетями на вагонетку ВГ-3,3.
В качестве привода
используется электродвигатель типа АКН 16-41-20 мощностью 630кВт, 300об/мин,
6000в.
