Краткая информация о станке 16К20
Выпуск станков серии 16К20 начался в 1971 году. Станок заменил модели 1К62 и 1К625. Производство станка модели 16к20 прекращено в середине 80-х, на смену ему пришла модель МК6056 и модель 16Р25 с увеличенным диаметром обработки. На рынке оригинальные станки 16к20 можно встретить только б/у или после капитального ремонта.

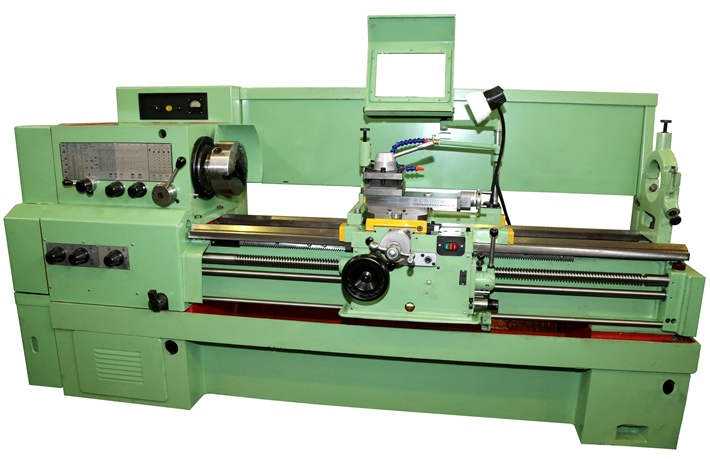

Универсальный токарно-винторезный станок 16К20 перед покраской.
Токарно-винторезный станок 16К20 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Станина с калеными шлифованными направляющими установлена на монолитное основание. Такая конструкция обеспечивает высокую жесткость и виброустойчивость конструкции. Система лотков и отверстий обеспечивает сбор стружки и СОЖ.
Отшлифованные закалённые направляющие станины.
Шпиндель с фланцевым передним концом смонтирован в прецизионных подшипниках качения, не требующих регулировки в процессе эксплуатации. Механизм шпиндельной бабки станка позволяет получить 4 ряда чисел оборотов шпинделя.
Гитара 16К20.
Выходной вал шпиндельной бабки через сменные зубчатые колеса соединен с коробкой подач, обеспечивающей перемещение суппорта в широком диапазоне подач от ходового вала при точении и от ходового винта при нарезании резьб. Для нарезания резьб предусмотрено непосредственное соединение ходового винта с входным валом коробки подач.
На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации.
Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.

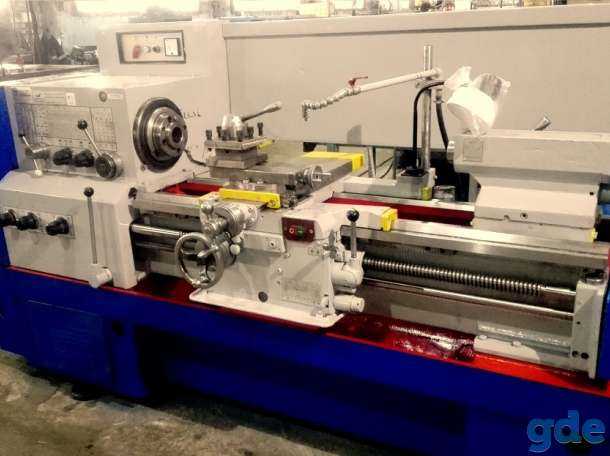

Покраска 16К20 после капитального ремонта.
По всем качественным показателям (производительности, точности, долговечности, надежности, удобству обслуживания, безопасности работы) 16К20 превосходит своего предшественника – станок модели 1К62.
Коробка скоростей 16К20.020.001
| Номер | Название | Маркировка | Описание |
| 1 | Шпиндель | 16К20.020.398-01 | |
| 2 | Шпиндель | 16К20.020.401 | |
| 3 | Вал 1 оси в сборе 16К20.020.600 РСБ | 16К20.020.600 РСБ | Фрикционный Вал |
| 4 | Вал 2-ой оси в сборе | 16К20.020.610 СБ | скоростной валик |
| 5 | Вал 3-ей оси в сборе | 16К20.020.620 СБ | |
| 6 | Вал 4-ой оси в сборе | 16К20.020.630 СБ | |
| 7 | Вал 5-ой оси в сборе | 16К20.020.640 СБ | |
| 8 | Шпиндель 6-ой оси | 16К20.020.541 М | шпиндель с гайками в сборе |
| 9 | Вал 7-ой оси в сборе | 16К20.020.660 СБ | |
| 10 | Вал 8-ой оси в сборе | 16К20.020.670 РСБ | |
| 11 | валик-рейка 10 оси | 16К20.020.414 | |
| 12 | Диск фрикционный | 16К20.020.486/487 | |
| 13 | Лента тормозная | 16К20.020.501 | |
| 14 | Шестерня | 16К20.020.438 | |
| 15 | Шестерня | 16К20.020.444 | |
| 16 | Колесо зубчатое | 16К20.020.140 |
