Круглошлифовальные станки по металлу

Основные сведения

Круглошлифовальный станок — это устройство для автоматической шлифовки металлических изделий. Установка имеет вид большого стола, на который установлено дополнительное шлифовальное оборудование. Принцип работ круглошлифовальных станков прост. С помощью бабок или лафета в рабочей зоне устанавливается обрабатываемая металлическая деталь. После этого запускается шлифовальный круг, который вращается вокруг своей оси. Круг приближается к обрабатываемой детали, что приводит к зачистке металлической заготовки.

С помощью круглошлифовального станка можно обрабатывать цилиндрические, конические и торцевые заготовки, а также крупные отверстия. По конструкции различают центровые и бесцентровые модели. У центровых моделей заготовка закрепляется с помощью специальных бабок-пазов. Бесцентровых моделей заготовка фиксируется в рабочей зоне станка с помощью прижимного лафета. Круглошлифовальный станок выполняет такие задачи — абразивная затирка поверхности заготовки, удаление лишнего слоя металла, устранение неровностей на поверхности металла.

Элементы круглошлифовальных систем

• Рабочий стол. Выступает в качестве основы, на которую крепятся все основные элементы. У рабочего стола могут иметься небольшие колесики, которые используются для транспортировки установки. Рабочий стол делают из прочных металлических сплавов, как и другие элементы шлифовальной системы.
• Пазы-бабки (центровые модели). Используются для крепления деталей на рабочем столе. Пазы могут вращаться вокруг своей оси, что позволяет обрабатывать заготовку по всей своей площади + улучшает качество шлифовки. Некоторые пазы могут перемещаться также в продольном направлении, что позволяет изменять положение детали на рабочем столе прямо во время обработки. Пазы-бабки могут быть подвижными — это позволяет изменить угол расположения заготовки на рабочем столе. За счет этого становится возможным шлифовка конических заготовок.
• Лафет (бесцентровые модели). Лафет также используется для крепления деталей на рабочем столе. Основное отличие от пазов-бабок заключается в том, что лафет не имеет своей оси вращения (его можно перемещать только в горизонтальном направлении). Для обработки заготовки с разных сторон выполняется поворот самой заготовки на лафете.
• Абразивный диск-колесо. Расположен в перпендикулярном направлении относительно расположения заготовки на рабочем столе. Во время работы выполняет роль абразива, с помощью которого выполняется обработка. Абразивные диски бывают разной формы. Простые станки имеют фиксированное расположение диска. Универсальный круглошлифовальный станок имеет подвижное диск-колесо, что делает установку более универсальной.
• Привод. Используется для перемещения абразивного диска-колеса во время работы системы. Привод может быть механическим, гидравлическими и электрическим. Крупные системы обычно оборудованы электрическим приводом, что упрощает процедуру перемещения диска во время работы. Небольшие станки имеют механический или гидравлический привод, что позволяет снизить потребление электричества.
• Электродвигатель. Выполняет роль источника энергии, с помощью которого выполняется питание всех основных элементов установки (вращающиеся пазы-бабки, абразивный диск-колесо и другие). Если станок оборудован электрическим приводом, то двигатель также питает и этот элемент. Электродвигатели обычно имеют мощность в пределах от 5 до 15 киловатт, хотя встречаются и более мощные установки. Современные электродвигатели обычно имеют дополнительные защитные элементы, позволяет избежать перегрева системы.
• Охладительная система. Во время обработки происходит серьезный нагрев заготовки за счет трения. Чтобы избежать перегрева заготовки, многие современные станки оборудуются охладительной системой. Она имеет вид небольших краников, которые устанавливаются в активной зоне. Краники подключены к хладагенту (в качестве хладагента обычно выступает вода). Во время обработки детали происходит активация краников, что приводит к распылению хладагента в активной зоне.

Важные параметры оборудования и технические характеристики

Основные параметры указываются в паспорте завода-изготовителя. К ним относятся:

1. Мощность электрического привода. От величины этого параметра зависит производительность аппарата. Единица измерения – кВт.
2. Напряжение. Определяет сферу использования. Компактные модели для бытовых работ функционируют от домашней сети с напряжением 220 В. Станки промышленного назначения работают от напряжения 380 В.
3. Размеры рабочего стола. Ограничивают габариты обрабатываемых заготовок.
4. Максимальный диаметр шлифовального круга. Его размеры определяет межгосударственный стандарт.
5. Номинальное число оборотов. От данного показателя зависит скорость вращения инструмента.
6. Наличие ЧПУ и точность обработки. Числовое программное управление позволяет увеличить точность выполняемых работ, однако стоимость таких аппаратов достаточно высока.

Обдирочно-шлифовальные станки

Главная функция обдирочно-шлифовальных станков отражена в названии. Данное оборудование подразделяется на 3 типа:

1. Стационарные. К этой категории станков относятся аппараты с возможностью обработки мелких деталей с одной или обеих сторон. Сам он делится на два подвида: радиально-заточные и торцевальные. Наиболее популярным является первый из них за свой большой набор функций. Шлифовальные круги для них имею диаметр 40-75 см, интенсивность обработки – от 4 до 50 м\с.

Подвесные. Используют для шлифовки средних и больших литых деталей. Как следует из названия, находятся такие станки в подвешенном состоянии. Это дает возможность располагать обрабатываемую деталь в любом удобном положении без значительных затрат времени и сил. Особенность – большая мощность встроенных электрических машин и размеры абразивного диска.

Специальные. К таким станкам относятся автоматические и полуавтоматические станки. Используют их в основном при большом количестве необходимых деталей. На таких станках все операции проводятся автоматически, в ручном режиме только вкладывается и извлекается заготовка. При необходимости обработки неровной поверхности, жестко закрепленные станки не могут справиться с этой задачей. Для этой цели применяются плавающие головки, которые закреплены в подвешенном состоянии и имеют свободный ход.

Характеристики

Разбираем тему дальше. Основной инструмент, который имеет круглошлифовальный станок — это, специальный круг.

• Он может быть самой разнообразной формы и создается для обработки различных деталей. Все будет зависеть от вида работы, которые производит сам станок, он может относиться к различным группам этого оборудования.
• К примеру, есть агрегаты центровые и бесцентровые, внутришлифовальные и плоскошлифовальные. Помимо таких групп, еще есть станки, которые используются на предприятиях машиностроения. С их помощью обрабатывают все резьбы, зубчики колес и шестеренок и шлицы.
• Самые новые автоматизированные круглошлифовальные устройства имеют много возможностей. Они обеспечены системами, которые помогают человеку запрограммировать технический процесс и до минимума убирать вмешательство в работу приборов. Во многих станках объем памяти дает возможность загружать в нее огромное количество программ. К примеру, в японском оборудовании есть 7 классических способов шлифовки. Помимо этого, в них есть автоматизированная наладка оборудования под определенную деталь.

Ленты для ленточно-шлифовальных станков

Как на производстве, так и в домашних условиях часто используются шлифовальные станки, рабочим инструментом в которых является матерчатая лента со слоем абразивного порошка. Основой таких лент является плотная материя (бязь, саржа) или специальная бумага, а абразивный слой на них фиксируется при помощи клеевого состава.

Эффективность использования такой ленты зависит от ряда параметров: плотности нанесения абразивного порошка и состава его зерен. Большей эффективностью отличаются ленты, порошок на которых занимает не более 70% их площади. Объясняется это тем, что обрабатываемый материал не забивается между абразивными зернами такой ленты. В качестве абразивного порошка, наносимого на рабочую поверхность ленты, могут использоваться как природные, так и искусственные материалы, но все они должны обладать высокой твердостью.

Одна из разновидностей ленточно-шлифовального станка

Классифицируются ленты, устанавливаемые на шлифовальный станок, по номеру, обозначающему величину абразивных зерен, выраженную в сотых долях миллиметра. Надежность и эффективность такой ленты зависит также и от типа клея, который используется для фиксации абразивных зерен. На сегодняшний день используется два типа такого клея: мездровый и из синтетической смолы.

Как правило, ленточные шлифовальные станки применяются на деревообрабатывающих предприятиях. Лента на таких станках может также крепиться и на бобины, что позволяет отнести их к категории круглошлифовального оборудования. Но в большинстве случаев эти станки делают универсальными, выполнять на них обработку деревянных деталей можно как при помощи ленты, так и с использованием шлифовальных кругов.

Источник

Виды поломок

Главное для шлифовального станка — высокая точность обработки материала. Нужно учитывать, что стандартами предусмотрены некоторые допустимые погрешности, которые не равносильны поломке или дефекту, но тесно с ними взаимосвязаны. Чтобы вовремя обнаружить неисправность и наладить машину, необходимо знать, с какими отклонениями в работе станка можно столкнуться.

Узлы, системы и детали шлифовального станка, которые могут нуждаться в ремонте:

• шлифовальная бабка;
• станина;
• шпиндель;
• каретка;
• крестовый суппорт;
• колонна;
• подшипники скольжения;
• направляющие столов;
• рабочий стол и механизм продольного перемещения;
• тумба;
• щитки и кожухи;
• плита;
• насос и электродвигатель;
• системы смазки и охлаждения;
• механизмы вертикальной и поперечной подачи;
• гидропривод.

В целом поломки станков можно разделить на три группы:

• механические повреждения деталей (трещины, скручивания, изгибы);
• химико-тепловые повреждения (коррозия, изменения под воздействием температуры и химических веществ);
• изнашивание (царапины, истирание верхнего слоя трущихся поверхностей деталей).

Предлагается рассмотреть проявление таких поломок на конкретных примерах.

Неполадки в системе смазки, неисправность насоса. Способствуют износу узлов станка и приведению их в негодность. Так, если подача масла к опорам шпинделя прекращается, это приводит к порче подшипников скольжения и появлению тепловых трещин на поверхности шпинделя из-за чрезмерного перегрева, что чревато заеданием шпинделя и выходом его из строя.

Неравномерный износ поверхности направляющих и ходового винта в связи с неверно выбранной технологией обработки. Влияет на точность шлифования. Происходит из-за перегрузки отдельных узлов станка.

Износ направляющих станины, к которому приводит появление абразивной смеси. На смазанных станинах, неиспользуемых какое-то время, оседает пыль, которая смешивается с маслом. Это влечёт за собой рост износа на 30%.

Потеря прочности шлифовального станка. Происходит из-за некорректной регулировки составных элементов.

Стоит отметить, что типичные поломки различны для тех или иных видов станков.

Неисправности, характерные для ленточных станков по дереву, и их возможные причины:

• разрыв шлифовальной ленты — чрезмерное натяжение или неправильная установка ленты, большое давление при шлифовке;
• ожог обрабатываемой деревянной заготовки — превышение удельного давления, износ шкурки;
• несоответствие шероховатости требуемой — слишком высокая скорость подачи стола, неподходящая зернистость шкурки;
• сошлифовывание облицовочного слоя — низкая скорость подачи, установка стола выше, чем нужно.

Функционирование круглошлифовальных станков зачастую сопровождается поломкой лопастного насоса.

Выявляется дефект по следующим признакам:

• пониженное давление масла;
• шумы и посторонние стуки при работе насоса.

Круглошлифовальные виды станков

Эти станки предназначены для шлифовальной обработки деталей цилиндрической формы методом продольного и врезного шлифования. Круглошлифовальные станки имеют очень высокая точность обработки. Конструкция его представляет собой что-то среднее между токарным и шлифовальным станком. По сути он похож на точный токарный станок, где вместо резца шлифовальный круг.

У такого станка рабочий стол расположен в горизонтальном положении. Он предназначен для фиксации обрабатываемой металлической детали в центрах. Рядом расположен, так же горизонтально, шлифовальный круг. Такие станки бывают как с ЧПУ так и без.

Процесс обработки деталей на круглошлифовальном станке

Зафиксировать заготовку в центрах. Эту операцию как правило производят вручную;

Произвести настройку нужного положения шлифовальной бабки относительно детали;

Произвести старт вращательно-поступательного движения заготовки нажав на кнопку или рычаг станка;

Снятие станком верхнего припуска с заготовки с последующим смещением шлифовального круга на глубину следующего припуска.

Круглошлифовальный станок может выполнять операции как черновое и чистовое шлифование. Вид операции зависит от скорость вращения шлифовального круга и соответственно припуск на операцию.

Современные станки обладают рядом дополнений:

На одном шпинделе находится 2 или 3 шлифовальных круга. Это позволяет вести разную обработку без останова и замены инструмента. Смена шлифовального круга который будет сейчас обрабатывать происходит путем вращения “головы”.

Станок может иметь щуп для определения начального положения шлифования и проверки полученного размера детали после обработки.

Автоматическая балансировка шлифовального круга, что значительно упрощает наладку и делает процесс шлифования более точным.

Автоматическая правка при достижении определенной нагрузки на шпиндель. Крайне полезное приспособление как при чистовой так и при черновой обработке.

Основные технические характеристки круглошлифовального станка

Возможные максимально допустимые габариты, а также масса обрабатываемой детали;

Возможные диаметры обработки шлифованием, а именно максимальный и минимальный.

Параметры рабочего стола шлифовального станка:

Возможное смещение стола или максимальная длина обработки;

Возможная скорость быстрого хода;

Возможные углы поворота против и по часовой стрелке шпинделя шлифовального круга.

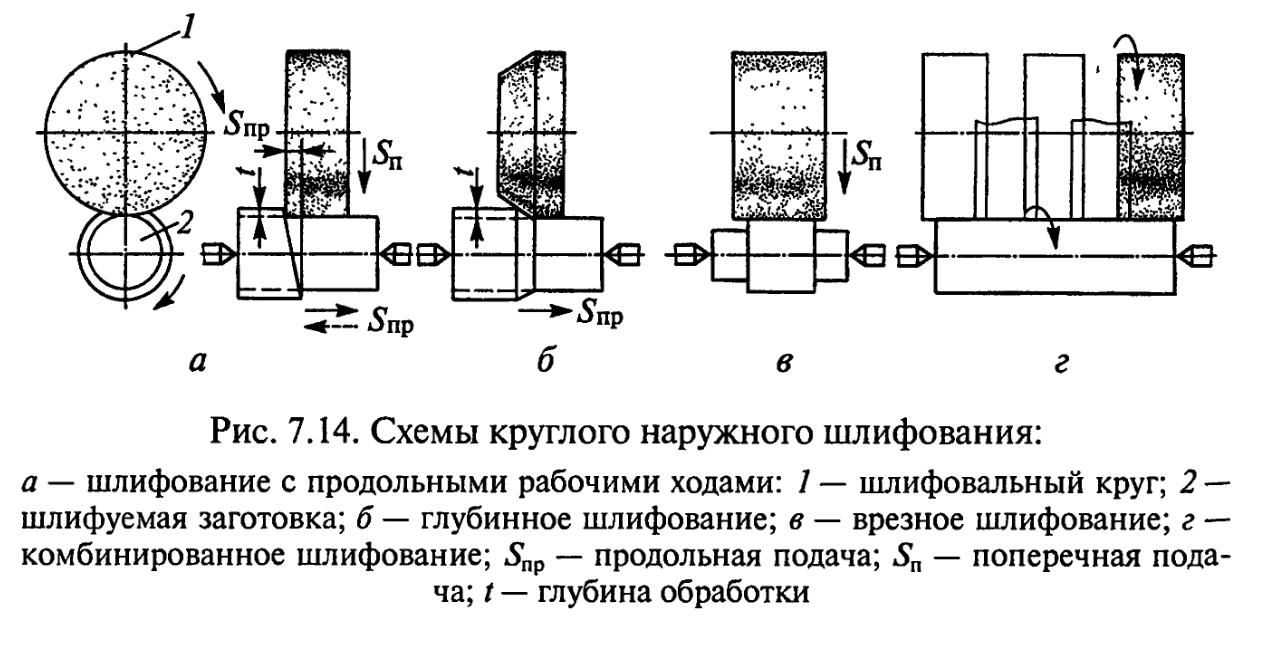

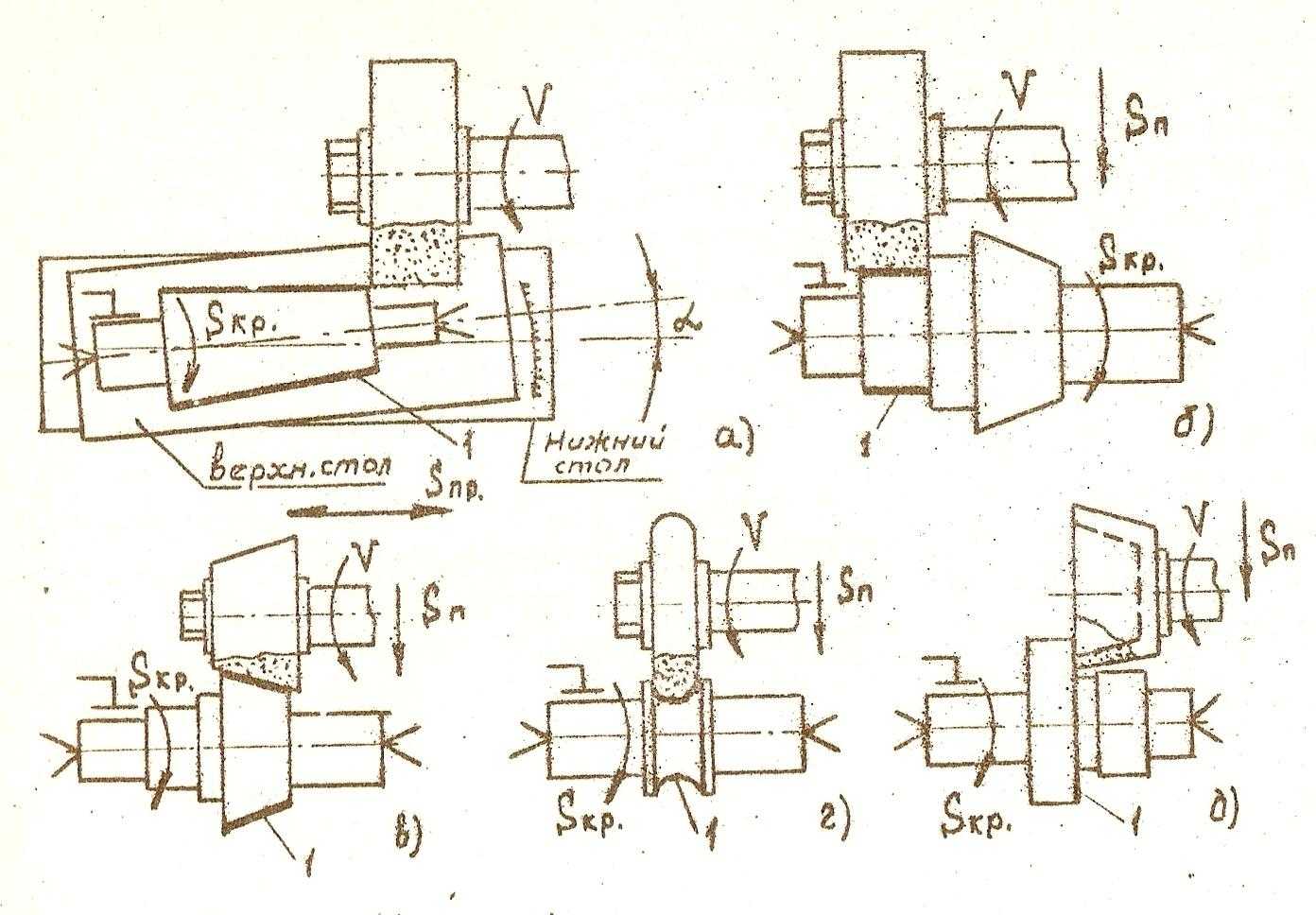

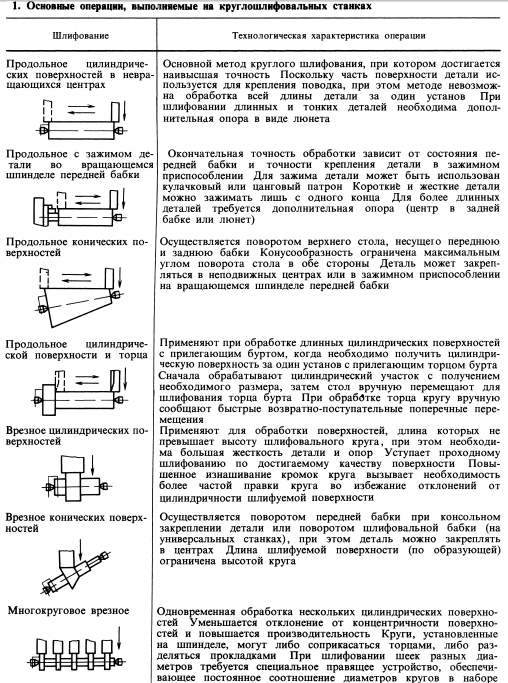

Методы круглошлифовальной обработки

-Продольная обработка

Сама заготовка базируется в центрах и при помощи привода передней бабки она начинает вращаться. В это время механизм подачи рабочего стола подает продольное перемещение заготовки относительно шлифовального круга.

-Глубинная шлифовальная обработка

Используется для шлифования коротких заготовок. За один проход может удалять весь припуск. При этом способе заготовка с помощью рабочего стола перемещается только в направлении шлифовального круга. Шлифование производится только торцом круга. Чем шире круг тем большую длину можно обработать этим методом. Уступами

Это разновидность глубинного шлифования разных поверхностей на разную глубину.

-Профильное

При этом процессе шлифования рабочий стол перемещается по двум координатам. Таким образом можно получить не очень плавные углы при переходе одной обработанной поверхности к другой. При использовании чпу возможно получение радиусов с незначительными ступеньками.

Основные параметры

При выборе оборудования следует учитывать его тип, который определяет многие важные параметры шлифования. К основным параметрам можно отнести:

1. Возможные размеры устанавливаемого центра. В случае бесцентровой модели важным показателем можно назвать размер стола.
2. Диаметр круга и скорость его вращения. Универсальные варианты исполнения можно применять для получения деталей различной формы, они могут быть конусными.

В паспорте указывается вся важная информация. Чертеж и паспорт позволяют определить то, какие технические характеристики имеет конструкция. Чертежи составляются с учетом ГОСТ, как и паспорт.

Вышеприведенная информация должна учитываться при выборе модели, схема круглошлифовального станка отражает все его особенности. Поэтому для определения важных моментов следует рассматривать чертежи и паспорт, составленные по ГОСТ.

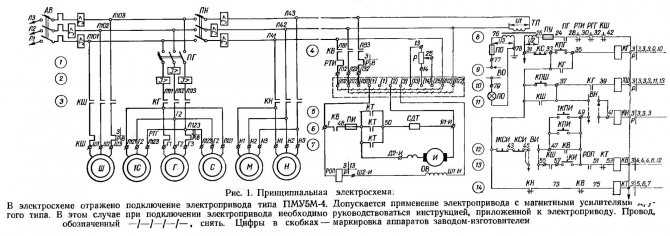

Схема электрическая принципиальная станка 3Б161

Электрическая схема круглошлифовального станка 3Б161

Станки оборудованы семью электроприводами: шлифовального круга, насоса гидравлики, насоса охлаждения, насоса смазки подшипников шпинделя шлифовальной бабки, насоса смазки направляющих станины, магнитного сепаратора и изделия.

Все электроприводы, кроме привода изделия, имеют асинхронные электродвигатели трехфазного тока с короткозамкнутым ротором. Электропривод изделия имеет электродвигатель постоянного тока с параллельной обмоткой возбуждения, который получает питание от блока магнитных усилителей и выпрямителей.

Скорость электродвигателя привода изделия можно бесступенчато регулировать в пределах от 250 до 2500 об/мин.

В станках предусмотрено местное освещение от пониженного напряжения 36 В.

Для цепей управления предусмотрено напряжение 127 В.

Цепи местного освещения и управления получают питание через понижающий трансформатор.

Станки выпускаются для питания от трехфазной сети переменного тока напряжением 380 В, 50 Гц.

По согласованию с заводом-изготовителем станки могут быть изготовлены и на другие напряжения питания, местного освещения и цепи управления.

Станция управления прикреплена к станине станка.

Описание электрической принципиальной схемы станка 3Б161

Для пуска станка необходимо включить автоматический выключатель АВ (рис. 1) и воздействовать на кнопку КПГ. При этом произойдет включение электродвигателей насосов: гидравлики Г, смазки подшипников шпинделя шлифовальной бабки С, смазки направляющих станины 1С.

Убедившись в наличии циркуляции масла в двух прозрачных колпачках, расположенных на крышке корпуса шлифовальной бабки, воздействием на кнопку КПШ включаем электродвигатель шлифовального круга Ш.

Включение и выключение электродвигателя изделия И может быть осуществлено либо вручную при воздействии соответственно на кнопки КПИ (1КПИ), КСИ (1КСИ), либо автоматически при быстром подводе (включение) и отводе (отключение) шлифовальной бабки.

В первом случае выключатель ВИ должен быть установлен в положение, при котором замкнуты контакты 45—47, во втором случае — в положение, при котором замкнуты контакты 45—55.

Включение и отключение электродвигателя изделия при подводе и отводе шлифовальной бабки происходит в результате того, что микропереключатель КИ соответственно нажимается и освобождается.

Остановка электродвигателя И изделия происходит в режиме динамического торможения.

Включение и отключение электродвигателя Н насоса охлаждения при шлифовании происходит одновременно с электродвигателем изделия Я, при правке — одновременно с электродвигателем шлифовального круга Ш.

Это достигается с помощью переключателя ВН, который при шлифовании установлен в положение «шлифование»—замкнуты контакты 41—49, а при правке — в положение «правка» замкнуты контакты 37—41.

Отключение всех электродвигателей производится воздействием на кнопку КС.

Включение и отключение местного освещения производится выключателем ВО.

Монтажная схема представлена на рис. 2, схема размещения электрооборудования на станке — на рис. 3, символические изображения на пультах управления — на рис. 4, а схема трассы зануления на рис. 5.

Защита электрооборудования

Защита электрооборудования станка от коротких замыканий осуществляется автоматическими выключателями АВ, ПГ, ПН и плавкими вставками предохранителей ПИ, ПУ, ПО, а защита электродвигателей Ш, Г, И от перегрузки — тепловыми реле РТШ, РТГ, РТИ.

Тепловые реле имеют ручной возврат.

Защита электродвигателя И от разноса при обрыве поля обеспечивается реле РОП.

Эксплуатация оборудования

Круглошлифовальные станки по металлу нужно уметь эксплуатировать, чтобы добиться максимального эффекта от их работы, не травмировать себя. Правила:

1. Прежде чем начинать работу, проверить надёжность крепления шлифовального круга, оценить его состояние. Нельзя использовать абразив с трещинами, сколами, неровностями.
2. Проверить подключение к сети. Выставить настройки машины заранее.
3. Надеть защитные очки, чтобы стружка не попала в глаза.
4. Давать заготовки остыть, если оборудование не имеет водного охлаждения.
5. Менять абразив зависимо от требуемого качества обработки.
6. Смазывать моторным маслом подвижные элементы оборудование, чтобы оно служило дольше.
7. Очищать рабочие поверхности от скапливающихся отходов после обработки.
8. Надёжно фиксировать детали зажимами, чтобы они не смещались во время работы.

Не пытаться шлифовать твердые поверхности мелким абразивом на малой мощности.

Круглошлифовальные станки применяются на различных предприятиях. Ими обрабатываются дерево, пластик, камень металл. Зависимо от выбранного вида абразивного материала, проводят разные виды шлифования (грубое, финишное). Можно сделать аппарат самостоятельно. Он подойдёт для шлифовки небольших деталей, заточки инструментов.

Круглошлифовальный станок – оборудование для проведения обдирочной и чистовой обработки наружной поверхности деталей. Особенности конструкции позволяют работать с заготовками различных форм: цилиндрической, конической, прямой. В качестве рабочего инструмента используют алмазные и шлифовальные круги.

Низкая зернистость обрабатывающего инструмента обеспечивает легкую шероховатость контактной зоны и высокую точность работ. При использовании станков в промышленных целях заготовки проходят первичную температурную и механическую обработку, поэтому величина припуска минимальна.

Возможности станков ограничены рабочими характеристиками. На стандартном оборудовании невозможно работать с деталями, конусность которых превышает 6º. Конструкция современных аппаратов позволяет обрабатывать внешнюю поверхность любых заготовок за счет устройства передней и шлифовальной бабок, способных вращаться вокруг своей оси.

Как правило, круглошлифовальные станки используют на финишном этапе обработки.

Ключевые особенности

Существует довольно много различных вариантов исполнения круглошлифовальных станков, которые позволяют проводить обработку цилиндрических и конических поверхностей. Вариант исполнения с шлифовальной бабкой 3м151 используется довольно часто, в паспорте указаны все важные технические характеристики, а также в схеме указываются важные моменты расположения элементов конструкции.

Круглошлифовальный станок модели 3м151 используются для обработки наружной цилиндрической поверхности. Зачастую обработке на станке 3м151 подвергают изделия типа вал. При этом также могут подвергать обработке конические заготовки при смещении шлифовальной бабки. Паспорт станка содержит информацию о том, какой конусности может быть поверхность. Стоит отметить, что круглошлифовальный станок модели 3м151 имеет повышенную точность. При его использовании можно осуществлять следующие типы работ:

1. схема конструкции обуславливает возможность проведения продольного и поперечного шлифования при использовании ручной подачи. в паспорте указывается максимальная продольная и поперечная ручная подача;
2. модель 3м151 может использоваться для врезного и продольного шлифования при полуавтоматическом цикле работы;
3. некоторые варианты исполнения имеют систему ввода программы обработки заготовки, работа проводится в автоматическом режиме.

Производство модели 3м151 началось в прошлом тысячелетии. Информация с паспорта и схемы определяет возможность использования модели 3м151 в мелкосерийном, серийном и крупносерийном производстве. За многие годы использования оборудования было отмечено то, что установленная шлифовальная бабка позволяет проводить снятие металла с конической поверхности с большой точностью.

Основные технические характеристики

Существуют основные технические характеристики, которые отражаются в паспорте и чертеже. На основании ГОСТ проводится отображение следующей информации:

Мощность указывается в кВт. Определяет производительность машины.
Питаемое напряжение определяет возможность использования в той или ситуации оборудование. ГОСТ определяет то, что показатель указывается в Вольтах. Для промышленного применения подходит модель с питанием 380 В, а вот для бытового применения с питанием 220 В.
Размер рабочего стала. Бесцентровые шлиф-станки могут использоваться в определенных случаях.
Диаметр шлифовального круга. Круг имеет стандартные размеры, которые выбираются согласно ГОСТ.
Номинальное число оборотов также часто определяется в ГОСТ

Оно имеет важное значение, так как определяет скорость вращения круга.

Подобные моменты следует учитывать при выборе круглошлифовального станка.

Отдельные варианты исполнения имеют систему автоматизации работы.

Круглошлифовальный станок с ЧПУ

Числовое программное управление позволяет в несколько раз повысить степень автоматизации работы. При этом выделим следующие моменты:

1. Высокая точность шлифования. Механизм, который используется для крепления и подачи круга, при автоматической подаче позволяет получать размеры, которые могут иметь отклонение всего несколько сотых миллиметра.
2. Значительно повышается производительность. Большая часть этапов технологического процесса выполняются автоматически, а значит – не требуют вмешательства оператора.
3. Снижается вероятность возникновения брака. Если снизить то, сколько этапов будет выполнять человек, можно снизить вероятность возникновения проблем.
4. Уменьшаются затраты за счет того, что один оператор может обслуживать несколько рабочих мест.

Круглошлифовальный станок с ЧПУ встречается довольно редко, так как он используется в редких случаях в крупносерийном и массовом производстве. Стоимость из-за включения в конструкцию системы числового программного управления значительно повышается, поэтому использовать его нужно только при крупном производстве.

голоса

Рейтинг статьи

Бесцентровошлифовальные станки

Бесцентрошлифовальные станки используются для серийного и крупносерийного производства деталей из металла. Эти детали должны иметь форму тел вращения. Особенностью этой обработки, что заготовка не крепится в центрах или за хвостовик. По сути заготовка базируется на ноже, а регулировка высоты центра заготовки относительно центров шлифовальных кругов регулируется высотой ножа и расстоянием от заготовки до ведущего круга.

Ведущий круг как правило изготовлен из жесткой резины, а шлифовальный круг из абразива. Правку имеют оба круга.Абразивный круг правится при тех же условия что и на любом другом шлифовальном станке, а ведущий круг только при засаливании и появлении черноты.На качество обработки влияет частота и качество шлифовального круга.

На качество геометрии в значительной степени влияет угол поворота ведущего круга относительно оси. При увеличении угла разворота деталь быстрее проходит обработку и имеет меньшее качество обработанной поверхности, чем когда два круга (резиновый и абразивный) стоят параллельно. При изменении высоты ножа можно убрать конусность или цилиндричность получаемой детали.

Эти станки обладают целым рядом преимуществ

Высокая скорость обработки, позволяющая шлифовать тонкостенные детали даже из мягких металлов;

Особая технология процесса шлифования уменьшает вероятность появления биений;

Высокая точность получения идеальной цилиндричности детали.

Это оборудование применяется для создания автоматизированных линий.

3У131 станок круглошлифовальный универсальный полуавтомат. Назначение и область применения

Разработчик круглошлифовального станка 3У131 Опытно-конструктМоскваое бюро шлифовальных станков (ОКБ ШС), Харьковского станкостроительного завода им. С. В. Косиора, основанного в 1936 году.

Шлифовальный станок 3У131 предназначен для наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также плоских фланцевых поверхностей изделий в условиях единичного и мелкосерийного производства.

Шлифование на станках 3У131 может производиться в неподвижных центрах или патроне. Верхняя часть стола, шлифовальная и передняя бабки станков выполнены поворотными.

Принцип работы и особенности конструкции станка

Гидравлический привод продольного перемещения стола обеспечивает плавное регулирование скорости перемещения и изменение величины задержек в крайних положениях стола. Имеется механизм ручного перемещения стола.

Шпиндель шлифовальной бабки смонтирован в самоустанавливающихся гидродинамических подшипниках, которые обеспечивают устойчивое положение шпинделя при больших нагрузках.

Шлифовальная бабка перемещается на роликовых направляющих. В механизме подач шлифовального круга применена винтовая пара качения, что обеспечивает высокую точность подачи.

Станки 3У131 комплектуются механизмом балансировки шлифовального круга на ходу и прибором для замера величины вибрации.

Обработка изделия на станках может проводиться продольным шлифованием с ручной или автоматической подачей круга при реверсах стола или врезным шлифованием с ручной подачей круга. Обеспечивается высокая точность и чистота обработки.

Станки комплектуются скоростными точными внутришлифовальными шпинделями.

Резервуары для масла и охлаждающей жидкости вынесены за пределы станины для устранения тепловых деформаций. Обеспечивается очистка масла и охлаждающей жидкости.Надежная блокировка исключает включение приводов вращения шпинделя шлифовального круга и перемещения стола при отсутствии смазки, а также отвод пиноли задней бабки при подведенной шлифовальной бабке.

Станки удобны в управлении и обслуживании. Пуск перемещения стола, включение вращения охлаждения изделия и быстрый подвод шлифовального круга к изделию производится одной рукояткой. Отвод пиноли задней бабки осуществляется от гидравлики с помощью педали.

Станки комплектуются навесными индикаторными скобами для замера шлифуемого диаметра изделия.

Высокая жесткость станков, достаточные размеры шлифовального круга и мощный привод обеспечивают высокую производительность.

Шпиндель передней бабки неподвижный. Изделие приводится во вращение электродвигателем постоянного тока через клиноременные передачи, что дает возможность бесступенчато регулировать вращение изделия.

Шпиндель шлифовальной бабки установлен и двух подшипниках скольжения специальной конструкции с принудительной проточной смазкой. Корпус шлифовальной бабки смонтирован на роликовых направляющих.

Алмазная правка шлифовального круга производится прибором правки, установленным на задней бабке, или прибором для автоматической правки, поставляемым по особому заказу за отдельную плату.

Класс точности станков по ГОСТ 11654—65:

• модель ЗУ131 – П
• модель ЗУ131В – В

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131:

• наружная поверхность – V10
• внутренняя поверхность – V 9
• торцевая поверхность – V 8

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131В:

• наружная поверхность – V11
• внутренняя поверхность – V10
• торцевая поверхность – V9

Технические характеристики круглошлифовального универсального станка 3у131

Разработчик – Харьковское конструктМоскваое бюро шлифовальных станков ОКБ ШС.

Изготовитель – Лубенский станкостроительный завод.

Основные параметры станка – в соответствии с ГОСТ 11654-90 Станки круглошлифовальные. Основные параметры и размеры. Нормы точности.

• Наибольший диаметр обрабатываемой заготовки – Ø 280, мм
• Наибольшая длина обрабатываемой заготовки – 710 мм
• Высота центров – 185 мм
• Максимальная масса заготовки – 55 кг
• Размеры шлифовального круга – 450..600 х 305 х 50 мм
• Мощность электродвигателя – 5,5 кВт
• Вес станка полный – 6,2 т

Модификации круглошлифовального станка 3У131

• 3у131 – базовая модель, наибольший размер изделия Ø 280 × 710 мм, класс точности П по ГОСТ 11654—65;
• 3у132 – наибольший размер изделия Ø 280 × 1000 мм, класс точности П по ГОСТ 11654—65;
• 3у133 – наибольший размер изделия Ø 280 × 1400 мм, класс точности П по ГОСТ 11654—65;
• 3у131в, 3у132в, 3у133в – класс точности В по ГОСТ 11654—65;
• 3у131вм, 3у132вм, 3у133вм – класс точности В по ГОСТ 11654—65;

Станки могут быть применены в условиях мелкосерийного, серийного и крупносерийного производства.
