Принцип работы счетчика гейгера

Где применяется счетчик Гейгера

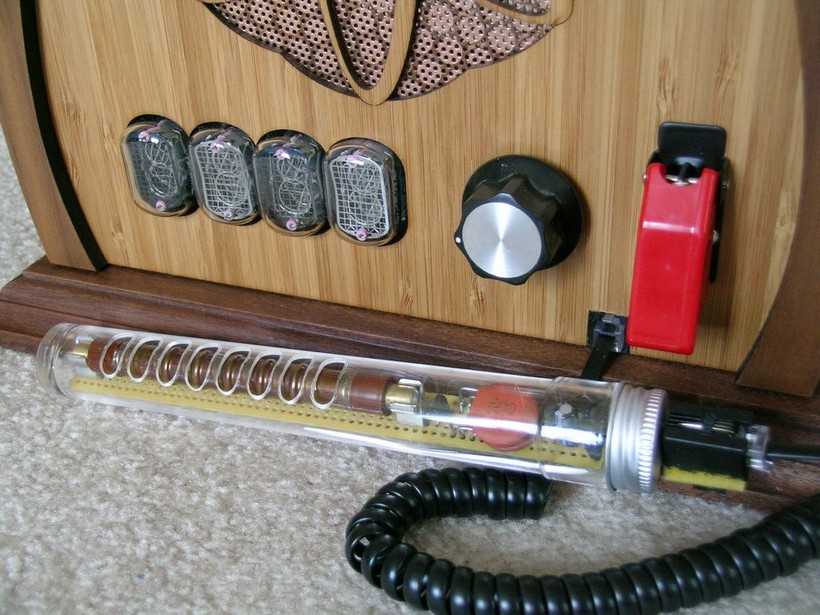

Принцип действия счетчика Гейгера положен в основу работы большинства современных дозиметров. Эти небольшие приборы, имеющие относительно невысокую стоимость, отличаются довольно высокой чувствительностью и способны выводить результаты в удобных для восприятия единицах измерения. Простота их использования позволяет эксплуатировать эти приборы даже тем, кто имеет весьма отдаленные понятия о дозиметрии.

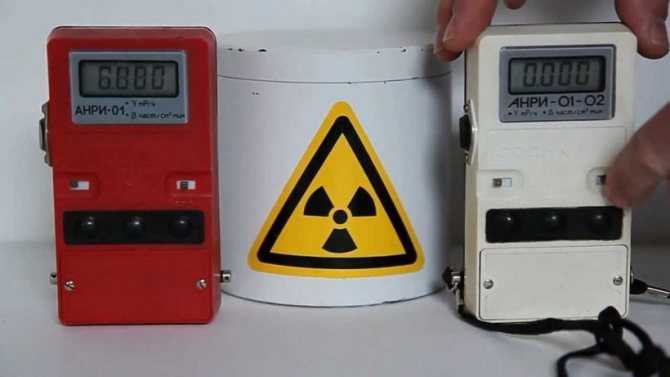

По своим возможностям и точности измерений дозиметры бывают профессиональные и бытовые. При помощи них можно своевременно и эффективно определить имеющийся источник ионизированного излучения как на открытой местности, так и внутри помещений.

Эти приборы, использующие в своей работе принцип действия счетчика Гейгера, могут своевременно подать сигнал опасности как при помощи визуальных, так и звуковых или вибросигналов. Так, можно всегда проконтролировать продукты питания, одежду, обследовать мебель, технику, стройматериалы и т. д. на предмет отсутствия вредных для организма человека излучений.

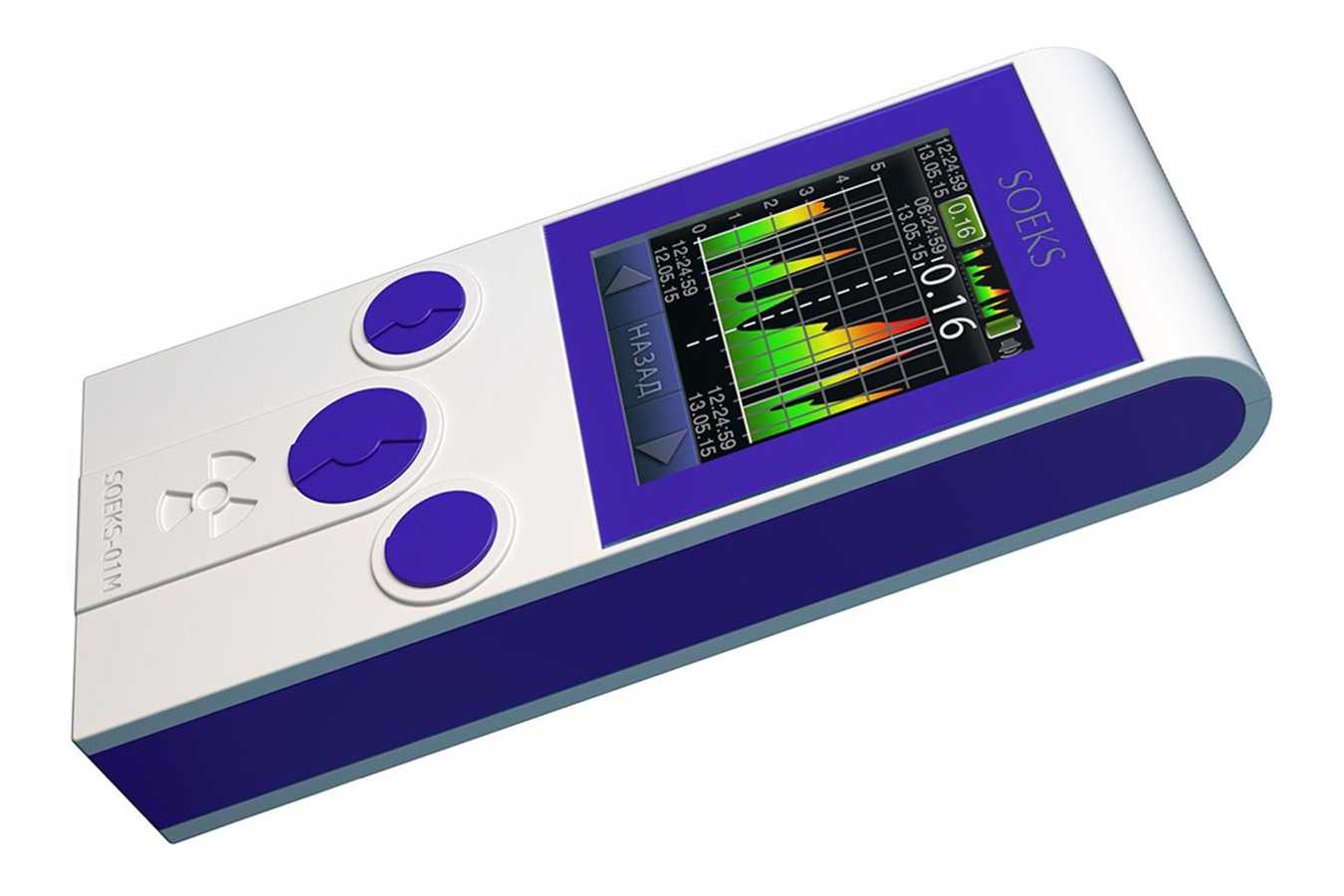

Улучшенные дозиметры для радиации

Работа счетчика Гейгера основывается на том, что он состоит из конденсатора, позволяющего подсчитывать частицы. Этот прибор впервые был создан в начале 20 века и с тех пор прошел долгий путь модернизации. По сравнению с первыми моделями прибор стал точнее, удобнее и теперь может содержать различные дополнения и функции. Прибор достаточно распространен и может использоваться на производствах, дома или же для контроля уровня радиации на АЭС. Нередко можно встретить использование дозиметра в ходе военных действий.

Благодаря современным технологиям счетчик уже может фильтровать типы излучения, отсеивая ненужные для результатов частицы. Поэтому прибор не только фиксирует количество частиц за определенный период времени, но и их плотность, заряженность и характер воздействия.

Бытовой дозиметр Гейгера обычно не предусматривает наличие дополнительных функций. Этот прибор необходим для домашнего мониторинга радиационного фона. Так можно проводить проверку продуктов питания, воды, одежды, мебели и строительных материалов. Ведь иногда производители пренебрегают нормами и используют некачественные компоненты и материалы, которые или заражены или становятся впоследствии источниками опасного излучения. Дополнительные же функции необходимы при использовании прибора в промышленных проверках. Из-за того, что там намного больше различных факторов дополнительные функции позволяют проводить более глубокие комплексные проверки. Дозиметр радиации счетчик Гейгера может содержать различные дополнительные функции в зависимости от того, какие еще показатели нужны при исследовании.

Проведение качественного мониторинга уровня радиационного фона – это важное мероприятие, которое следует доверить специалистам. Только они способны разобраться во всех тонкостях исследования и получить наиболее точные результаты. При помощи специального прибора эксперты нашей независимой лаборатории «ЭкоТестЭкспресс» проводят измерения уровня радиации

При помощи специального прибора эксперты нашей независимой лаборатории «ЭкоТестЭкспресс» проводят измерения уровня радиации.

Это измерение просто необходимо для того, чтобы обезопасить себя от воздействия опасных излучений. Ведь в отличие от многих других вредных факторов, это излучение практически невозможно заметить до того, как оно вызовет проблемы со здоровьем. Как правило, эти проблемы являются достаточно серьезными и порой необратимыми. Радиационное заражение становится причиной различных онкологических заболеваний и мутаций в организме, которые могут развиваться годами незаметно для человека.

Источник

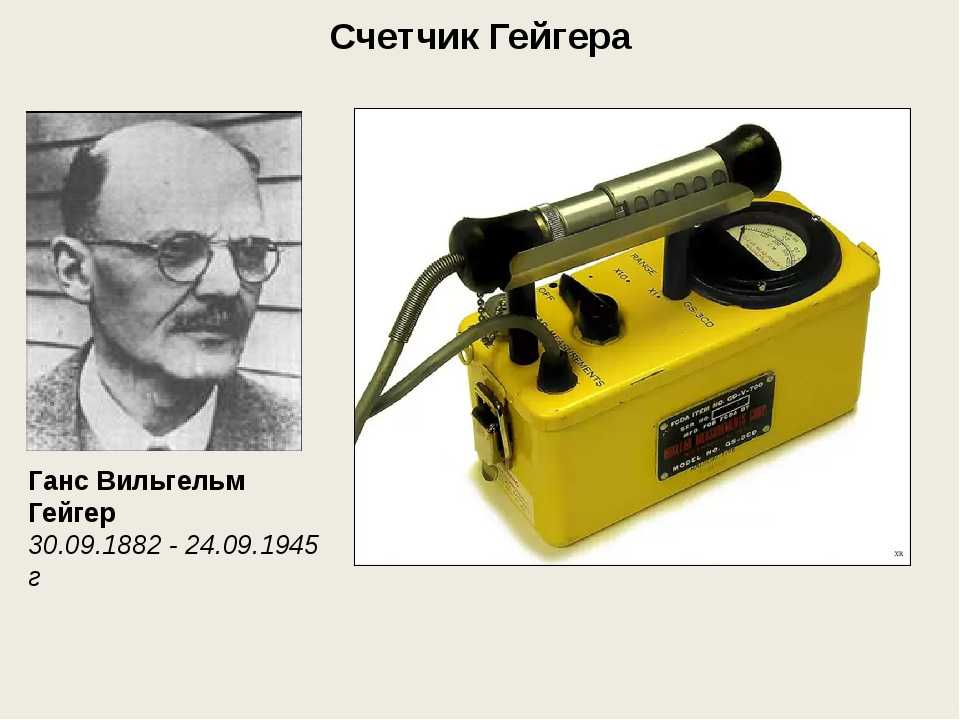

Счетчик Гейгера-Мюллера: история создания, принципы работы и назначение.

Хотим мы этого или нет, но радиация является частью нашей жизни и никуда не исчезнет. Мы должны научиться жить с этим явлением. Это и полезно, и опасно. Радиация проявляется в виде невидимого, неосязаемого излучения, которое невозможно обнаружить без специального оборудования.

Рентгеновские лучи были открыты в 1895 году; годом позже в связи с рентгеновскими лучами был открыт радиоактивный распад урана. Ученые поняли, что имеют дело с совершенно новым природным явлением, которое никогда ранее не наблюдалось. Интересно, что явление радиации наблюдалось несколькими годами ранее, но не было признано значительным, несмотря на то, что оно продолжало обжигать даже Николу Теслу и других работников лаборатории Эдисона. Вред здоровью приписывался чему-то другому, кроме лучей света, которые никогда не возникали при таких дозах. В начале 20-го века стали публиковаться статьи о вредном воздействии радиации на животных. И это также игнорировалось до тех пор, пока не появились шокирующие истории о «Радиодевочках», работницах фабрики, которые производили световые часы. Они просто смачивают кисточки кончиком языка. Некоторые из этих жутких состояний не были опубликованы по этическим соображениям и являются всего лишь проверкой нервов врача.

В 1939 году физик Лиза Мейтнер, первый человек в мире, разделивший ядро урана с Отто Ханом и Фрицем Штрассманом, по ошибке упомянул о возможности цепной реакции, и с этого момента бомба — бомба, логично, поскольку кровожадные политики XX века не заплатили бы ни копейки, чтобы Он не является «мирным человеком», который не платит. Знающие люди уже понимали, куда он клонит, и поэтому началась гонка атомных вооружений.

Список деталей нужных для радиосхемы

• 1 BPW34 фотодиода
• 1 LM358 ОУ
• 1 транзистор 2N3904
• 1 транзистор 2N7000
• 2 конденсатора 100 НФ
• 1 конденсатор 100 мкФ
• 1 конденсатор 10 нФ
• 1 конденсатор 20 нФ
• 1 10 Мом резистор
• 2 1.5 Мом резистора
• 1 56 ком резистор
• 1 150 ком резистор
• 2 1 ком резистора
• 1 250 ком потенциометр
• 1 Пьезодинамик
• 1 Тумблер включения питания

Как вы можете видеть из схемы, она настолько проста, что собирается за пару часов. После сборки убедитесь, что полярность динамика и светодиода, являются правильными. Наденьте на фотодиод медные трубки и изоленту. Она должна плотно прилегать. Просверлите отверстие в боковой стене алюминиевого корпуса для тумблера, а сверху для фотодатчика, светодиода и регулятора чувствительности.

Будет интересно Как правильно прозвонить транзистор?

Интересно почитать: Как смастерить датчик движения своими руками.

Больше никаких дырок в корпусе быть не должно, так как схема очень чувствительна к электромагнитным наводкам. После того, как все электрические компоненты будут соединены, вставьте батарейки. Мы использовали три сложеные вместе CR1620 батареи. Изоленту обмотайте вокруг трубок, чтобы они не смещались.

Это также поможет закрыть свет от воздействия на фотодиод. Вот теперь всё готово для начала обнаружения радиоактивных частиц. Проверить его в действии можно на любом тестовом источнике радиации, который вы можете найти в специальных лабораториях или в школьных кабинетах, по проведению практических работ.

https://youtube.com/watch?v=88GYaKCJPAk

См. также

• Коронарный счётчик
• http://www.u-tube.ru/pages/video/38781 принцип работы

Wikimedia Foundation
.
2010
.

Смотреть что такое «Счётчик Гейгера» в других словарях:

счётчик Гейгера-Мюллера
— Geigerio ir Miulerio skaitiklis statusas T sritis fizika atitikmenys: angl. Geiger Müller counter; Geiger Müller counter tube vok. Geiger Müller Zählrohr, n; GM Zählrohr, n rus. счётчик Гейгера Мюллера, m pranc. compteur de Geiger Müller, m; tube … Fizikos terminų žodynas

разрядный счётчик Гейгера-Мюллера
— — Тематики нефтегазовая промышленность EN electronic pulse height analyzer … Справочник технического переводчика

— … Википедия

— (Гейгера Мюллера счётчик), газоразрядный детектор, срабатывающий при прохождении через его объём заряж. ч ц. Величина сигнала (импульса тока) не зависит от энергии ч ц (прибор работает в режиме самостоят. разряда). Г. с. изобретён в 1908 нем.… … Физическая энциклопедия

Газоразрядный прибор для обнаружения ионизирующих излучений (a – и b частиц, g квантов, световых и рентгеновских квантов, частиц космического излучения и т. п.). Счётчик Гейгера – Мюллера представляет собой герметично запаянную стеклянную трубку … Энциклопедия техники

Гейгера счётчик
— Гейгера счетчик ГЕЙГЕРА СЧЁТЧИК, газоразрядный детектор частиц. Срабатывает при попадании в его объем частицы или g кванта. Изобретен в 1908 немецким физиком Х. Гейгером и усовершенствован им совместно с немецким физиком В. Мюллером. Гейгера… … Иллюстрированный энциклопедический словарь

ГЕЙГЕРА СЧЁТЧИК, газоразрядный детектор частиц. Срабатывает при попадании в его объем частицы или g кванта. Изобретен в 1908 немецким физиком Х. Гейгером и усовершенствован им совместно с немецким физиком В. Мюллером. Гейгера счетчик применяются… … Современная энциклопедия

Газоразрядный прибор для обнаружения и исследования различного рода радиоактивных и др. ионизирующих излучений: α и β частиц, γ kвантов, световых и рентгеновских квантов, частиц высокой энергии в космических лучах (См. Космические лучи) и … Большая советская энциклопедия

— газоразрядный детектор радиоактивных и др. ионизирующих излучений (а и бета частиц, у квантов, световых и рентгеновских квантов, частиц космич. излучения… … Большой энциклопедический политехнический словарь

Счётчик устройство для счёта чего либо. Счётчик (электроника) устройство для подсчета количества событий, следующих друг за другом (напр. импульсов) с помощью непрерывного суммирования, или для определения степени накопления какой… … Википедия

Несмотря на то, желаем мы того или нет, но термин «радиация» надолго вклинился в наше сознание и бытие, и никому не скрыться от факта ее присутствия. Людям приходится учиться жить с этим в какой-то мере негативным феноменом. Явление радиации может проявлять себя при помощи невидимых и неощутимых излучений, и без специальной аппаратуры выявить его практически нереально.

Схема и принцип работы счетчика

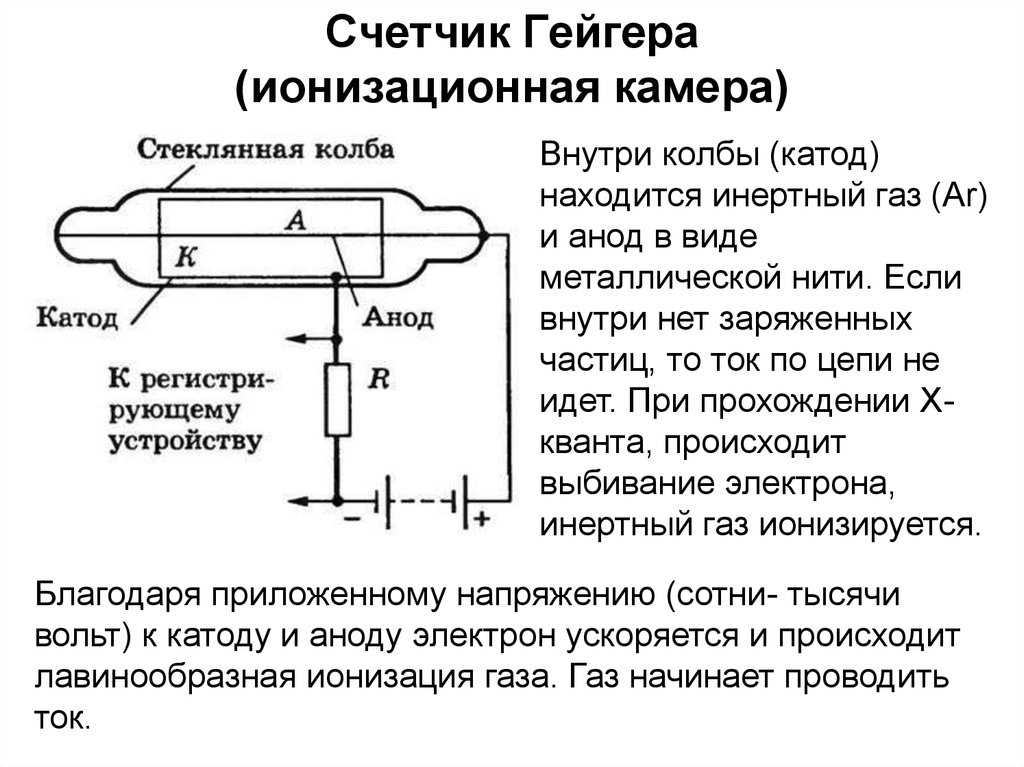

Чтобы понять, как работает счетчик Гейгера, нужно сначала изучить его конструкцию. Он выполняется в виде герметично запаянной гильзы, изготовленной из стекла или металла. Из нее откачивают весь воздух и заменяют его инертным газом с примесью спиртовых соединений или галогена. Для этого применяются следующие виды веществ:

• неон;
• аргон;
• смесь из двух газов.

Внутри гильзы находятся коаксиально расположенные элементы. Они представляют собой электроды, с помощью которых и происходит измерение. Один из них играет роль анода, к нему подключается напряжение со знаком плюс, а другой — это катод, к которому подключена минусовая клемма.

Принцип работы счетчика Гейгера основывается на прохождении ионизирующих частиц через инертный газ, который находится под воздействием поля большого напряжения. Это приводит к образованию свободных электронов, направляющихся к аноду. К катоду при этом перемещаются ионы газа. За счет этого образуется электрический разряд. При его прохождении через счетчик импульсов определяется количество радиации, попавшей в трубку.

Именно поэтому счетчик Гейгера трещит во время измерений. Чем больше ионизирующих частиц, тем больше импульсов фиксируют электроды. Именно их слышно при работе этого датчика.

Порядок выполнения измерений

Выберите режим «Измерение», при этом прибор начинает оценку радиоактивной обстановки. Примерно через 60 секунд на его дисплее появляется результат измерений, после чего начинается следующий цикл анализа. Для того чтобы получить точный результат, рекомендуют провести не менее 5 циклов измерений. Увеличение числа наблюдений дает более достоверные показания.

Чтобы измерить радиационный фон предметов, например стройматериалов или пищевых продуктов, нужно включить режим «Измерение» на расстоянии нескольких метров от объекта, затем поднести прибор к предмету и измерить фон максимально близко к нему. Сравните показания прибора с данными, полученными на расстоянии нескольких метров от предмета. Разница между этими показаниями — это дополнительный радиационный фон исследуемого объекта.

Если результаты измерений превышают естественный фон, характерный для той местности, в которой вы находитесь, это свидетельствует о радиационном загрязнении исследуемого объекта. Для оценки загрязнения жидкости рекомендуют проводить измерения над ее открытой поверхностью. Чтобы защитить прибор от влаги, его нужно обернуть полиэтиленовой пленкой, но не более чем в один слой. Если дозиметр длительное время находился при температуре ниже 0оС, перед проведением измерений его необходимо выдержать при комнатной температуре в течение 2 часов.

Радиационная безопасность и степень загрязнения окружающей среды не беспокоила многих граждан стран мира до того момента, пока не произошли катастрофические события, унесшие жизни и здоровье сотен и тысяч людей. Максимально трагическими в плане радиационного загрязнения были Фукусима, Нагасаки и Чернобыльская катастрофа. Эти территории и связанные с ними истории хранятся в памяти каждого человека до сих пор и являются уроком о том, что независимо от внешнеполитической ситуации и уровня финансового благополучия о радиационной безопасности стоит беспокоиться всегда. Необходимо знать, для регистрации каких частиц применяется счетчик Гейгера, какие меры спасения профилактики стоит применять, если случается катастрофа.

Для чего используется счетчик Гейгера? В связи со множественными техногенными катастрофами и критическим повышением уровня радиации в воздухе за последние несколько десятков лет, человечество придумало и изобрело уникальные и максимально удобные приборы для регистрации частиц с помощью счетчика Гейгера бытового и промышленного использования. Эти приборы позволяют измерить уровень радиационного загрязнения, а также статично контролировать ситуацию загрязнения на территории или местности, учитывая погодные условия, географическое расположение и климатические перепады.

Каков принцип действия счетчика Гейгера? Сегодня приобрести дозиметр бытового типа и устройство счетчика Гейгера может каждый желающий человек. Следует отметить, что в условиях того, что радиация может быть как естественного, так и искусственного типа, человек обязан постоянно следить за радиационным фоном в своем доме, а также точно знать о том, какие частицы регистрирует счетчик Гейгера, о методах и способах профилактической защиты от ионизирующих веществ и . Из-за того, что радиация не может быть замечена или почувствована человеком без специального оснащения, многие люди могут на протяжении длительного времени находиться в состоянии зараженности, не подозревая об этом.

Устройства счетчика Гейгера-Мюллера и принципы работы

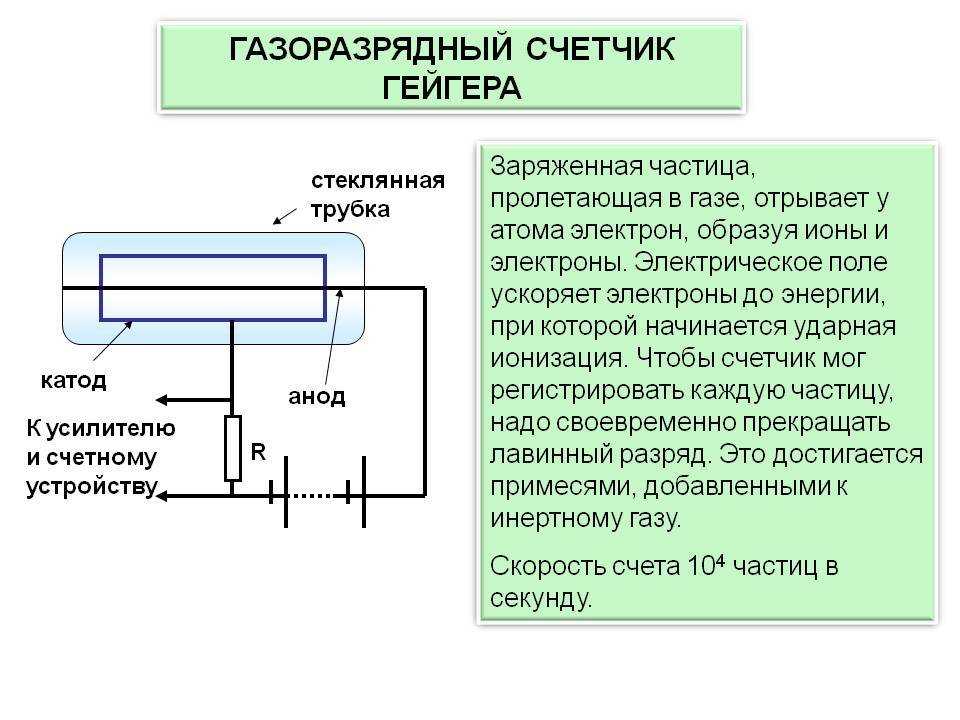

Газоразрядные счетчики Гейгера-Мюллера, главным образом, выполняются как герметичные трубки, стеклянные или металлические, из которых выкачан весь воздух. Его заменяют добавленным инертным газом (неоном или аргоном или их смесью) при невысоком давлении, с галогеновым или спиртовыми примесями. По осям трубок натянуты тонкие проволоки, а соосно с ними расположены металлические цилиндры. И трубки и проволоки — это электроды: трубки – катоды, а проволоки – аноды.

В процессе пролета ионизирующих частиц через трубки, атомы в инертном газе, которые уже находятся в электрополе высокой интенсивности, сталкиваются с этими частицами. Та энергия, которая была отдана частицами в процессе столкновения немалая, ее хватит для того, чтобы оторвались электроны от атомов газа. Образовавшиеся электроны вторичного порядка сами в состоянии формировать дальнейшие столкновения, после чего выходит целый электронный и ионный каскад.

Как только заряженные частицы попали в счетчик Гейгера-Мюллера, путем зарождающегося тока произошло падение сопротивления трубки, одновременно с этим изменяется напряжение в центральной отметке разделителя, о чем было указано ранее. После этого сопротивление в трубке в результате его роста возобновляется, а уровень напряжения снова приходит в прежнее состояние. В результате, получаются отрицательные импульсы напряжения. Произведя отсчет импульсов, можно установить количество частиц, которые пролетели. Самая большая интенсивность электрополя наблюдается рядом с анодом, благодаря его малым размерам, вследствие этого счетчики становятся более чувствительными.

Как работает счетчик Гейгера

Детектор, заполнен газом, к которому приложено электрическое напряжение. В тот момент, когда излучение взаимодействует с газом, оно вызывает ионизацию, и этот небольшой сигнал усиливается. Коэффициент усиления зависит от напряжения.

В то время, когда излучение проникает в газовую среду, молекулы газы в трубке под действием процесса ионизации, начинают отдавать частицы. Электрон притягивается положительным зарядом анода, а положительно заряженные ионы отбрасываются к стенке трубки. После этого электрон проходит по проводам, образующим электрическую цепь, и рекомбинируется с ионом. Измерительная часть счётчика Гейгера — это устройство, которое измеряет этот поток электронов.

Когда электрон и ион ускоряются по направлению к электроду, на стенках камеры создается энергия из-за высокого напряжения, в результате чего они сталкиваются с другими атомами и подавляют электроны в процессе вторичной ионизации, что многократно усиливают исходный сигнал до уровня, который может быть измерен.

Принцип действия

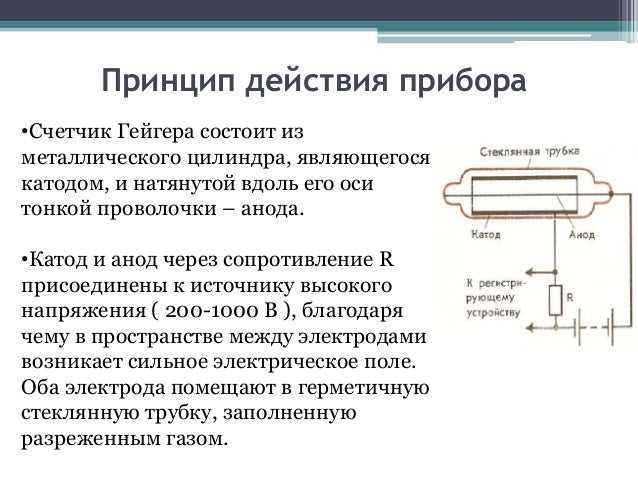

Счетчик Гейгера состоит из трубки Гейгера – Мюллера (чувствительный элемент, который улавливает излучение) и обрабатывающей электроники, которая отображает результат.

Трубка Гейгера-Мюллера заполнена инертным газом, таким как гелий , неон или аргон, под низким давлением, к которому приложено высокое напряжение. Трубка на короткое время проводит электрический заряд, когда частица или фотон падающего излучения делает газ проводящим за счет ионизации. Ионизация внутри трубки значительно усиливается за счет эффекта разряда Таунсенда, что дает легко измеряемый импульс обнаружения, который подается на электронику обработки и отображения. Этот большой импульс от трубки делает счетчик Гейгера относительно дешевым в производстве, поскольку последующая электроника значительно упрощается. Электроника также генерирует высокое напряжение, обычно 400–900 вольт, которое необходимо приложить к лампе Гейгера – Мюллера, чтобы обеспечить ее работу. Чтобы остановить разряд в трубке Гейгера – Мюллера, в газовую смесь добавляют немного газообразного галогена или органического вещества (спирта).

Зачитать

Существует два типа считывания обнаруженного излучения: счетчики или доза облучения . Отображение счетчиков является самым простым и представляет собой количество обнаруженных событий ионизации, отображаемое либо в виде скорости счета, например, «количество в минуту» или «количество в секунду», либо в виде общего количества импульсов за установленный период времени (интегрированный общее). Считывание количества обычно используется при обнаружении альфа- или бета-частиц. Более сложным является отображение мощности дозы излучения, отображаемое в таких единицах, как зиверт, которые обычно используются для измерения мощности дозы гамма- или рентгеновского излучения. Трубка Гейгера – Мюллера может обнаруживать присутствие излучения, но не его энергию , которая влияет на ионизирующий эффект излучения. Следовательно, приборы, измеряющие мощность дозы, требуют использования трубки Гейгера – Мюллера с компенсацией энергии , чтобы отображаемая доза соответствовала зарегистрированным счетчикам. Электроника будет применять известные факторы для выполнения этого преобразования, которое является специфическим для каждого прибора и определяется конструкцией и калибровкой.

Показания могут быть аналоговыми или цифровыми, а современные приборы предлагают последовательную связь с главным компьютером или сетью.

Обычно есть возможность производить звуковые щелчки, отображающие количество обнаруженных событий ионизации. Это характерный звук, обычно ассоциирующийся с портативными или портативными счетчиками Гейгера. Это позволяет пользователю сконцентрироваться на манипуляциях с инструментом, сохраняя при этом слуховую обратную связь по интенсивности излучения.

Ограничения

Есть два основных ограничения счетчика Гейгера. Поскольку выходной импульс трубки Гейгера – Мюллера всегда имеет одинаковую величину (независимо от энергии падающего излучения), трубка не может различать типы излучения. Во-вторых, трубка не может измерять высокие уровни излучения, потому что за каждым событием ионизации следует «мертвое время», нечувствительный период, в течение которого любое дальнейшее падающее излучение не приводит к подсчету. Как правило, мертвое время снижает указанные скорости счета от примерно 10 4 до 10 5 отсчетов в секунду, в зависимости от характеристики используемой трубки. В то время как некоторые счетчики имеют схемы, которые могут это компенсировать, для точных измерений предпочтительны приборы с ионной камерой из-за высокой интенсивности излучения.

Как работает счетчик

Радиация не имеет опознавательных признаков (вкуса, цвета, запаха), без специальной аппаратуры невидимку не распознать. Идея счетчика радиоактивных частиц принадлежит немецким физикам Гейгеру и Мюллеру. Гейгер придумал, Мюллер воплотил идею в жизнь. Схема претерпела мало изменений за 90 лет, прошедших с выпуска первых приборов, настолько она проста и технически совершенна, на ее основе работает большинство современных дозиметров.

Рассмотрим принцип работы классического счетчика Гейгера на примере датчика СМБ-20. Детище компании Росатом представляет собой герметичный баллончик с проволочным анодом внутри. Анод (с зарядом плюс) и стальной корпус прибора (отрицательный катод), наполненный инертным газом, образуют конденсатор.

Ионизирующие частицы, ударяясь о стенки корпуса, выбивают из металла электроны. Прорываясь к аноду сквозь газовую среду, электроны сталкиваются с молекулами газа и пополняют компанию новыми частицами. Напряжение в несколько сотен вольт между полюсами ускоряет процесс, превращает электронный поток в лавину. Газовое наполнение становится проводником. Сила тока резко возрастает. Регистрирующее устройство фиксирует скачок. Одновременно импульс вызывает падение напряжения на встроенном резисторе (высокоомное сопротивление), разность потенциалов между анодом и катодом уменьшается, разряд гасится, и счетчик готов ловить следующую частицу.

Цилиндрический СМБ-20 фиксирует гамма и жесткое бета-излучение, вызванное энергетически активными частицами с высокой проникающей способностью. Для обнаружения мягкого бета-излучения используют плоские счетчики (БЕТА -2) круглые или прямоугольной формы со слюдяным окошком, пропускающим частицы, не способные пробить металлический корпус. Здесь используется тот же принцип работы.

Альфа-частицы плохо распознаются приборами, поскольку активно взаимодействуют с окружающей средой и моментально теряют энергию. Обычный счетчик ловит α-излучение только на расстоянии нескольких сантиметров от источника.

Что такое ионизирующее излучение?

Для лучшего понимания того, как работают счетчики Гейгера-Мюллера, не помешало бы ознакомиться с ионизирующим излучением как таковым. Он может включать все, что вызывает ионизацию веществ в их естественном состоянии. Для этого потребуется наличие какой-то энергии. В частности, ультрафиолетовый свет или радиоволны не считаются ионизирующим излучением. Очертание можно начать с так называемого «жесткого ультрафиолета», также называемого «мягким рентгеновским излучением». Этот тип потока называется фотонным излучением. Поток фотонов высоких энергий — это гамма-кванты.

Впервые разделение ионизирующего излучения на три типа провел Эрнст Резерфорд. Все делалось на исследовательском оборудовании, которое использовало магнитное поле в пустом пространстве. В дальнейшем все это называлось:

• α — ядра атомов гелия;
• β — электроны высоких энергий;
• — на сколько гамма (фотонов).

Позже были обнаружены нейтроны. Таким образом, было обнаружено, что альфа-частицы могут легко удерживаться даже с обычной бумагой, бета-частицы имеют немного более высокую проникающую способность, а гамма-лучи являются самыми высокими. Нейтроны считаются наиболее опасными, особенно на расстоянии нескольких десятков метров в воздушном пространстве. Из-за своего электрического безразличия они не взаимодействуют ни с какой электронной оболочкой молекул в веществе.

Возможности счетчиков Гейгера, чувствительность, регистрируемые излучения

С помощью счетчика Гейгера можно с высокой точностью регистрировать и измерять гамма- и бета-излучение. К сожалению, напрямую определить тип излучения невозможно. Это делается косвенно путем установки барьеров между датчиком и рассматриваемым объектом или землей. Гамма-лучи очень проницаемы, и их фон не меняется. Если дозиметр обнаруживает бета-излучение, установка разделительного барьера даже из тонкого листа металла почти полностью заблокирует поток бета-частиц.

Примечательной особенностью счетчика Гейгера является его чувствительность, в десятки и сотни раз превышающая необходимый уровень. Если вы включите измеритель в полностью защищенной свинцовой камере, он покажет огромный естественный радиационный фон. Эти показания не являются недостатком конструкции самого счетчика, что было подтверждено многочисленными лабораторными испытаниями. Эти данные являются следствием космического фона естественной радиации. Эксперимент только показывает, насколько чувствителен счетчик Гейгера.

В частности, для измерения этого параметра в технических условиях указывается значение «чувствительности счетчика микросекунд имп» (импульсов в микросекунду). Чем больше этих импульсов, тем выше чувствительность.

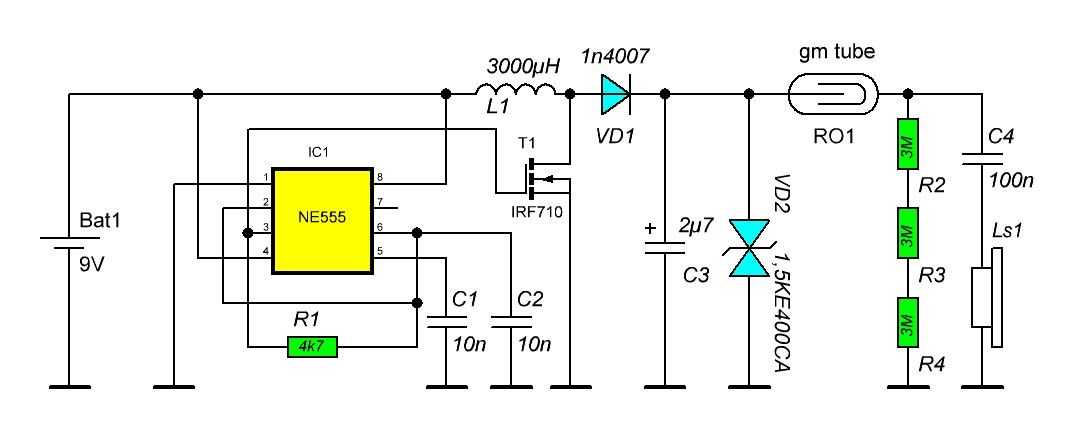

Измерение радиации счетчиком Гейгера, схема дозиметра

Схема дозиметра может быть разделена на два функциональных модуля: блок питания высокого напряжения и измерительную схему. Источник питания высокого напряжения — аналоговая схема. Измерительный модуль на цифровых дозиметрах всегда цифровой. Это счетчик импульсов, отображающий соответствующее значение в виде чисел на шкале устройства. Для измерения дозы облучения необходимо считать количество импульсов в минуту, 10, 15 секунд или другие значения. Микроконтроллер преобразует количество импульсов в определенное значение на шкале дозиметра в стандартных единицах измерения излучения. Наиболее распространены:

• рентген (обычно используется микрорентген);
• Зиверт (микрозиверт — мЗв);
• Рем;
• Серый, счастливый
• плотность потока в микроваттах / м2.

Сравнение газоразрядного счетчика Гейгера с полупроводниковым датчиком радиации

Счетчик Гейгера — это газоразрядное устройство, и современная тенденция в микроэлектронике устраняет их повсеместно. Разработаны десятки вариантов полупроводниковых датчиков излучения. Регистрируемый ими уровень радиационного фона намного выше, чем у счетчиков Гейгера. Чувствительность полупроводникового сенсора хуже, но есть еще одно преимущество: экономия. Полупроводники не требуют высокого напряжения. Они особенно подходят для портативных дозиметров с батарейным питанием. Еще одно преимущество — регистрация альфа-частиц. Газовый объем счетчика значительно больше, чем у полупроводникового датчика, но его размер по-прежнему приемлем даже для портативного оборудования.

Параметры и режимы работы счетчика Гейгера

Чтобы вычислить контрчувствительность, оцените отношение количества микрорентгенов в образце к количеству сигналов от этого излучения. Устройство не измеряет энергию частицы, поэтому не дает абсолютно точной оценки. Калибровку приборов проводят по образцам изотопного происхождения.

Рабочая зона, площадь входного окна

Характеристика индикаторной области, через которую проходят микрочастицы, зависит от ее размера. Чем больше площадь, тем больше частиц будет захвачено.

Рабочее напряжение

Напряжение должно соответствовать средним характеристикам. Самой особенностью работы является пологий участок зависимости количества фиксированных импульсов от напряжения. Его второе имя — плато. В этот момент работа устройства достигает пика активности и называется верхним пределом измерения. Значение 400 вольт.

Наклон

Значение измеряется в процентах от количества импульсов на вольт. Показывает ошибку измерения (статистическую) в подсчете импульсов. Значение 0,15 %.

Температура

Температура важна, потому что инструмент часто приходится использовать в сложных условиях. Например, в реакторах. Измерители общего назначения: от -50 до +70 по Цельсию.

Рабочий ресурс

Ресурс характеризуется общим количеством всех импульсов, записанных до того момента, когда показания устройства станут ошибочными. Если устройство содержит самозатухающие органические вещества, количество импульсов составит один миллиард. Ресурс следует рассчитывать только в состоянии рабочего напряжения. Когда устройство хранится, поток прекращается.

Время восстановления

Это количество времени, которое требуется устройству, чтобы провести электричество после реакции на ионизирующую частицу. Существует верхний предел частоты пульса, который ограничивает диапазон измерения. Значение 10 микросекунд.

Из-за времени восстановления (также называемого мертвым временем) устройство может выйти из строя в решающий момент. Чтобы предотвратить перерегулирование, производители устанавливают свинцовые экраны.

Фон измеряется в толстостенной свинцовой камере. Нормальное значение не превышает 2 импульсов в минуту.

Температура

Температура важна, потому что инструмент часто приходится использовать в сложных условиях. Например, в реакторах. Измерители общего назначения: от -50 до +70 по Цельсию.

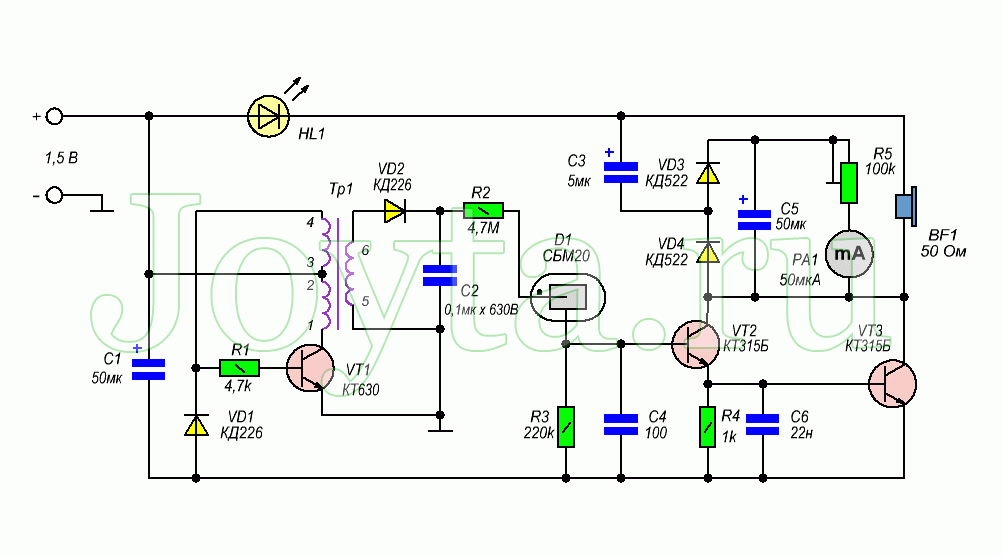

Описание работы дозиметра на счетчике Гейгера СБМ-20

Питание схемы дозиметра осуществляется всего от одной лишь батарейки на 1,5 вольта, так как ток потребления не превышает 10 мА

Но поскольку рабочее напряжение датчика радиации СБМ-20 составляет 400 вольт, то в схеме применен преобразователь напряжения позволяющий увеличить напряжение с 1,5 вольт до 400 вольт. В связи с этим следует соблюдать крайнюю осторожность при налаживании и использовании дозиметра!.



Повышающий преобразователь дозиметра – не что иное как простой блокинг-генератор. Появляющиеся импульсы высокого напряжения на вторичной обмотке (выводы 5 – 6) трансформатора Тр1, выпрямляются диодом VD2. Данный диод должен быть высокочастотным, поскольку импульсы достаточно короткие и имеют высокую частоту следования.

Если счетчик Гейгера СБМ-20 находится вне зоны радиационного излучения звуковая и световая индикация отсутствует, поскольку оба транзистора VT2 и VT3 заперты.

При попадании на датчик СБМ-20 бета- или гамма- частиц происходит ионизация газа, который находится внутри датчика, в результате чего на выходе образуется импульс, который поступает на транзисторный усилитель и в телефонном капсюле BF1 раздается щелчок и вспыхивает светодиод HL1.

Вне зоны интенсивного излучения, вспышки светодиода и щелчки из телефонного капсюля следуют через каждые 1…2 сек. Это указывает на нормальный, естественный радиационный фон.

При приближении дозиметра к какому-либо объекту, имеющему сильное излучение (шкале авиационного прибора времен войны или к светящемуся циферблату старых часов), щелчки станут чаще и даже могут слиться в один непрерывный треск, светодиод HL1 будет постоянно гореть.

Так же дозиметр снабжен и стрелочным индикатором — микроамперметром. Подстроечным резистором производят подстройку чувствительности показания.

Заключение

Диагностируя излучения, нужно учитывать собственный фон измерителя. Даже при наличии свинцовой защиты приличной толщины скорость регистрации не обнуляется. У этого явления есть объяснение: причина активности — космическое излучение, проникающее через толщи свинца. Над поверхностью Земли ежеминутно проносятся мюоны, которые регистрируются счетчиком с вероятностью 100%.

Есть и еще один источник фона — радиация, накопленная самим устройством. Поэтому по отношению к счётчику Гейгера тоже уместно говорить об износе. Чем больше радиации прибор накопил, тем ниже достоверность его данных.

Неконтролируемое ионизирующее излучение в любых проявлениях опасно. Поэтому существует необходимость его регистрации, наблюдения и учета. Ионизационный метод регистрации ИИ — один из методов дозиметрии, позволяющий быть в курсе реальной радиационной обстановки.

Что такое ионизационный метод регистрации излучения?

В основе этого метода лежит регистрация эффектов ионизации. Электрическое поле не дает ионам рекомбинировать и направляет их движение к соответствующим электродам. Благодаря этому появляется возможность замерить величину заряда ионов, образующихся под действием ионизирующего излучения.

Детекторы и их особенности

В качестве детекторов при ионизационном методе используются:

• ионизационные камеры;
• счетчики Гейгера—Мюллера;
• пропорциональные счетчики;
• полупроводниковые детекторы;
• и др.

Все детекторы за исключением полупроводниковых — это баллоны, наполненные газом, в которые вмонтированы два электрода с подведенным к ним напряжением постоянного тока. На электродах собираются ионы, образующиеся при прохождении ионизирующего излучения сквозь газовую среду. Отрицательные ионы движутся к аноду, а положительные к катоду, образуя ионизационный ток. По его значению можно оценить количество зарегистрированных частиц и определить интенсивность излучения.

Принцип работы счетчика Гейгера-Мюллера

В основе работы счетчика лежит ударная ионизация. Движущиеся в газе электроны (выбитые излучением при попадании на стенки счетчика) сталкиваются с его атомами, выбивая из них электроны, в результате чего создаются свободные электроны и положительные ионы. Существующее между катодом и анодом электрическое поле придает свободным электронам ускорение, достаточное для начала ударной ионизации. Вследствие этой реакции появляется большое количество ионов с резким возрастанием тока через счетчик и импульсом напряжения, который фиксируется регистрирующим устройством. Далее лавинный разряд гасится. Только после этого может быть зарегистрирована следующая частица.

Отличие ионизационной камеры и счетчика Гейгера-Мюллера.

В газовом счетчике (счетчик Гейгера) используется вторичная ионизация, создающая большое газовое усиление тока, которое возникает вследствие того, что скорость движущихся ионов, созданных ионизирующим веществом, настолько велика, что образуются новые ионы. Они, в свою очередь, также могут ионизировать газ, тем самым, развивая процесс. Таким образом, каждая частица образует ионов в 10 6 раз больше, чем это возможно в ионизационной камере, позволяя, таким образом, измерять ионизирующее излучение даже малой интенсивности.

Полупроводниковые детекторы

Основным элементом полупроводниковых детекторов является кристалл, а принцип работы отличается от ионизационной камеры только тем, что ионы создаются в толще кристалла, а не в газовом промежутке.

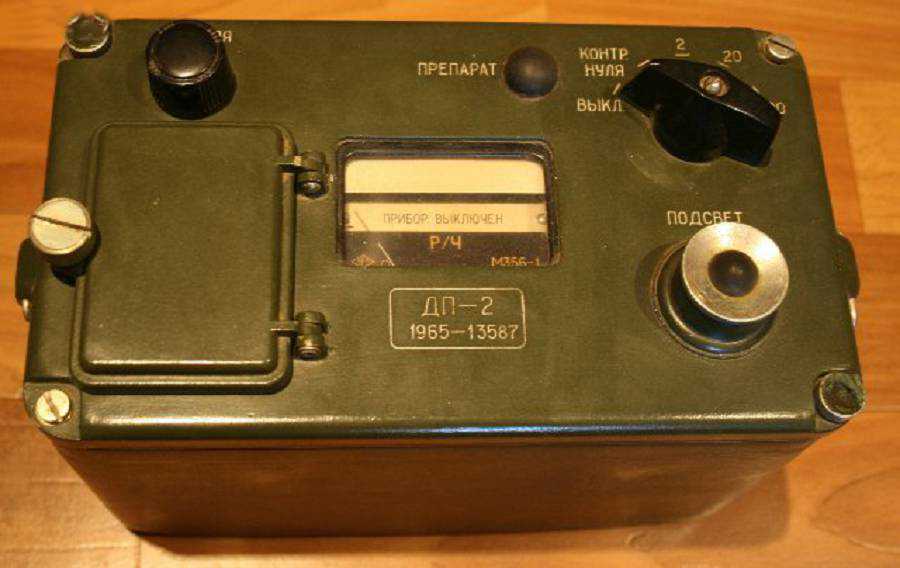

Примеры дозиметров на основе ионизационных методов регистрации

Современный прибор этого типа — клинический дозиметр 27012 с набором ионизационных камер, который на сегодняшний день является эталоном.

Среди индивидуальных дозиметров получили распространение КИД-1, КИД-2,ДК-02, ДП-24 и др., а также ИД-0,2, который является современным аналогом упомянутых выше.
