Анализатор серы на продажу - анализатор серы

Дополнительная комплектация

Тигли преднагрева

Керамические тигли для индукционной печи могут быть предварительно нагреты в высокотемпературной печи HTF-540.

Преднагрев уменьшает значение фона тиглей

Это важно при анализе при низких концентрациях

Тигли помещаются внутрь трубки и остаются преднагретыми в трубке до необходимости. Каждый раз при необходимости новый тигель помещается внутрь трубки и преднагретый тигель падает из трубки печи. Рекомендуемая температура преднагрева 1250…1350 °C.

Автосэмплер

Анализаторы могут быть поставлены с системой автоматического ввода проб.

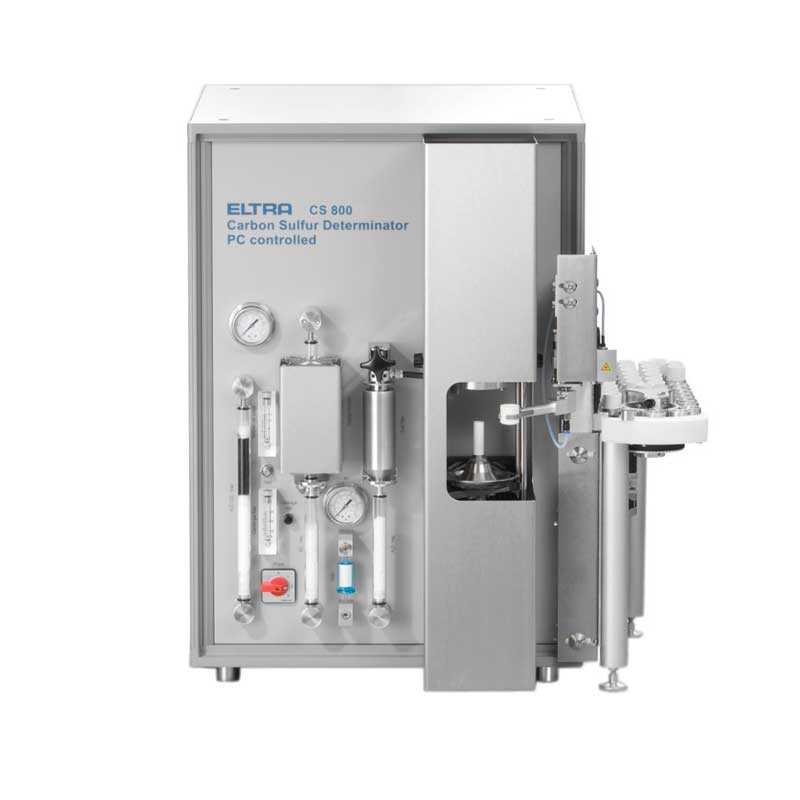

В автосэмплеры ELTRA можно разместить 130 проб, что обеспечивает часы непрерывной работы. По требованию, загрузчик может быть поставлен для большего числа тиглей. Автосэмплер не занимает дополнительное место на рабочем столе, он может быть установлен над весами, компьютером, монитором. Тигли легко доступны даже в сидячем положении оператора. Доступны три модели для 130, 104 и 36 тиглей. Также доступны диспенсеры для ускорителей сгорания.

Электронный контроль потока

Важная часть системы потока газа —электронный контроллер потока. Он обеспечивает стабильный газовый поток, уменьшая известные недостатки механических контроллеров.

При поставке анализаторы могут быть укомплектованы стандартными образцами.

ЗНАК УТВЕРЖДЕНИЯ ТИПА

12,0 6,0 3,0

220±15В (50±1 Гц)

3,0 кВт 0,09 кВт 0,2 кВт

420x630x450 мм 390x130x490 мм

‘ 80 кг 13 кг 1000 ч. 5 лет

от + 10 до+ 35; не более 75,0.

Знак утверждения типа наносится на лицевую панель прибора способом фотопечати и на паспорт типографским способом.

КОМПЛЕКТНОСТЬ

Наименование	Количество
Плата АЦП L-154 7.104.345	1 шт.
Кабель соединительный MET 202.НС.00.11.000	1 шт.
Колодка соединительная MET 202.НС.00.12.000	1 шт.
Газоанализатор ГИАМ-15М (С0₂) ИБЯЛ.413321.009
Газоанализатор ГИАМ-15М (S0₂) ИБЯЛ.413321.010
Корректор массы MET 201.НС.00.00.000	**
Компьютер IBM совместимый	1 шт.
Руководство по эксплуатации MET 202.НС.00.00.000 РЭ	1 экз.
Паспорт МЕТ 202.HC.00.00.000 ПС	1 экз.
Программа МЕТАВAK-CS-104	1 шт.
Ведомость ЗИП MET 202.НС.00.00.000 ЗИ	1 экз.
Ведомость эксплуатационных документов ЗИП MET 202.НС.00.00.000 ВД	1 экз.
Устройство сжигания КД 2.983.000	**
Методика поверки МП 45-221-00	1 экз.

**Поставляется по согласованию с заказчиком.

Программное обеспечение

Анализатор поставляется с новым удобным программным обеспечением Elements с широкими возможностями, включая функции статистики, группировки результатов, создания отчетов, диагностики анализаторов серии Elementrac и многие другие.

Работа с программным обеспечением осуществляется в одном окне для выполнения анализа и просмотра результатов. Для перехода к другим функциям, например, диагностике или настройке методик требуется всего один клик клавиши мыши.

Интерфейс программного обеспечения обеспечивает быструю и простую работу на анализаторе.

Доступ к важным функциям, например, калибровка или настройка методик, можно ограничить с помощью пароля с различными уровнями доступа.

Разнообразные средства программного обеспечения Elements по контролю и управлению анализатором обеспечивают точные, прослеживаемые и стабильные результаты анализа.

Преимущества экспресс-анализатора углерода МЕТАВАК

По сравнению с кулонометрическими приборами АН-7529, АС-7932

значительное снижение затрат на обслуживание прибора в процессе эксплуатации (не требуются химические реактивы для приготовления растворов, стеклянные рН-метрические электроды, цинковые аноды, платиновые катоды и др.)
упрощение эксплуатации прибора вследствие отсутствия химических растворов, требующих их частой смены, связанной с промыванием сосудов, заменой целлофановых и керамических перегородок, а также дополнительных затрат времени на восстановление работоспособности прибора после смены растворов; снижение продолжительности анализа (до 180 секунд)

Преимущества

Благодаря специально разработанной конструкции анализатора и примененным техническим и конструкторским решениям, достигнуты следующие преимущества: — не требуется продувка измерительного тракта гелием — нижний предел определения от 1ppm- прост в обращении — настольный, не занимает много места — трехпозиционное пробозагрузочное устройство позволяет одновременно загрузить в прибор два параллельных образца — благодаря боковому расположению пробы: — исключены погрешности, вызванные наличием воды и пузырей воздуха в нефтепродуктах — исключено загрязнение нефтепродуктам и внутренних узлов анализатора — исключена погрешность,связанная с загрязнением дополнительной защитной пленки — кюветное отделение легко моется — информация о пробе и результат анализа отображаются на дисплее и распечатываются на встроенном принтере — для анализатора разработаны специальные вентилируемые кюветы, позволяющие анализировать сильногазящие нефтепродукты

Использование анализатора серы углерода

а. Электродуговая печь в анализаторе углерода и серы требует использования кислорода высокой чистоты для горения. Использование кислорода должно осуществляться в соответствии с правилами техники безопасности при работе с кислородом.б. Если в тесте на углерод и серу используется анализатор углерода и серы, тестом сначала является абсорбция диоксида серы, а затем абсорбция диоксида углерода. При титровании сначала следует зафиксировать уголь, верхняя часть абсорбционной чашки должна быть синей, чтобы предотвратить вытекание углерода, а затем зафиксировать серу после того, как уголь зафиксируется в конечной точке. Если оператор наблюдает, что сера устанавливается близко к конечной точке, некоторое время ждет, а затем медленно достигает конечной точки, в противном случае легко получить передозировку.в. Оборудование для анализа углерода и серы следует размещать вдали от кислотных, щелочных и других агрессивных газов, чтобы пыль и вибрация не мешали другим приборам в лаборатории.д. Температура в лаборатории обычно составляет от 10 до 30 градусов, а влажность менее 75%.е. После анализа образца раствор для поглощения серы должен быть частично высвобожден, а раствор для поглощения должен быть снова добавлен к исходному объему, чтобы предотвратить обратное всасывание раствора для поглощения углерода. При наличии явления обратной абсорбции оператор должен начисто промыть контейнер дистиллированной водой, иначе при следующем измерении остаточная жидкость будет давать ошибки в результатах серы и заниженные значения.ф. Прибор должен быть выключен в соответствии с предписанной процедурой. Если питание отключается напрямую, это может привести к потере данных и непоправимому повреждению.

Предостережения анализатора серы углерода

а. Обязательно закройте корпус дуговой печи перед анализом, иначе можно легко сжечь прибор.б. После нажатия препарата, если мерный цилиндр и бюретка не нуждаются в добавлении жидкости, вытащите электроды обоих и вытрите их насухо.в. Редукционный клапан давления кислорода должен контролироваться примерно на 0.04, а расходомер электродуговой печи сжигания должен контролироваться в пределах 80-120.

Неисправность: Автоматическое подметальное устройство не работает

РешенияЕсли после проверки воздушного контура дисплей в норме, необходимо проверить, не заклинен ли продувочный цилиндр. Если цилиндр показывает нормальное состояние, необходимо проверить, нормально ли работают электромагнитный клапан управления цилиндром и плата приема управляющего сигнала. Обычно электромагнитный клапан не имеет напряжения, потому что он имеет напряжение только тогда, когда переключатель включен, чтобы заставить электромагнитный клапан включиться и работать. Если измерение напряжения показывает, что оно не работает при подаче команды автопродувки в программном обеспечении, а после проверки положения концевого выключателя цилиндра обнаруживается, что автопродувка не работает из-за плохого положения, то его можно отрегулировать, чтобы вернуться к нормальному состоянию.

Неисправность: не работает высокочастотная печь

РешенияЕсли газовый контур показывает норму, но ВЧ-печь не работает, рекомендуется сначала проверить главный предохранитель за ВЧ-печью. Если главный предохранитель перегорел, его необходимо заменить новым и ввести в эксплуатацию. Если то же самое явление появляется снова после периода наблюдения и не проверяется очевидная неисправность, необходимо снова надеть новую страховку и понаблюдать за включением питания, а затем сделать менее трех-четырех проб.

Неисправность: Аномалии на кривой серы, серьезно влияющие на анализ элементов серы.

РешенияВ такой ситуации необходимо тщательно очистить головку печи. Замените стареющий транзистор детектора серы, замените потенциометр регулировки напряжения платы управления C и S и свободный входной интерфейс пробоотборника, чтобы заменить его выключенным, чтобы кривая серы была нормальной. В этот момент кроме ферросилиция нельзя анализировать серу, можно анализировать остальную часть образца. Если кривая кремний-железо-сера не улучшается после замены аналогово-цифровой платы пробоотборника, повторного заземления провода заземления и сварки заземляющего провода платы аналого-цифрового преобразования и провода заземления USB, необходимо заменить новую плату. отфильтруйте снова, чтобы сделать серу кремний-железо значительно улучшена. Затем, благодаря усилению предусилителя C, S и регулировке частоты, кривая серы в норме. Прибор можно использовать для анализа ферросилиция серы.

ОПИСАНИЕ.

Принцип действия анализатора основан на сжигании образцов в высокочастотной индукционной печи в потоке кислорода и дальнейшем анализе образующихся газообразных соединений. Углерод и сера в результате химических реакций преобразуются в двуокись углерода (СО2) и двуокись серы (SO2). Анализируемые газы поступают в блок инфакрасных детекторов. Вес образца (навески) вводится автоматически от электронных весов, подключенных к анализатору (возможен ручной ввод с клавиатуры). Массовая доля элементов вычисляется по градуировочным кривым. Градуировка прибора производится по стандартным образцам с заданным диапазоном концентраций.

Управление спектрометром осуществляется встроенным компьютером.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Диапазон измерения массовой доли	(0,05 …1,0)
углерода, %
Диапазон измерения массовой доли серы, %	(0,020 … 0,030)
Предел относительной погрешности	10%
измерения массовой доли серы, %
Предел относительной погрешности	10%
измерения массовой доли углерода, %
Масса образца, г	0,4; 0,5; 0,6; 0,7; 0,8
Диапазон рабочей температуры, °С	(46… 50 )
Газ — носитель	кислород
Расход газа	2,4 л / мин
Давление газа	(1,4 … 1,6)кг/см
Потребляемая мощность	400 ВА
Габаритные размеры	(510х700х 340) мм
Напряжение питания	220 В ±10%
Масса	110 кг

ЗНАК УТВЕРЖДЕНИЯ ТИПА.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации анализатора типографским способом.

1. Анализатор углерода и серы CS-230.

2. Руководство по эксплуатации.

3. Методика поверки.

ПОВЕРКА.

Поверка спектрометров производится в соответствии с методикой поверки МП РТ 1312-2008 («Анализатор углерода и серы CS-230. Методика поверки»), утвержденной ГЦИ СИ ФГУ «Ростест — Москва» в марте 2008г.

Межповерочный интервал — 1 год. Средства поверки: государственные стандартные образцы состава сталей ГСО 2382-91П … 2385-91П, ГСО 847-93П, ГСО 1639-93П, ГСО 1220-93П. Допускается поверка с применением других ГСО, не уступающим по метрологическим характеристистикам, в соответствии с аттестованной МВИ пользователя.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Техническая документация фирмы LECO, США.

ЗАКЛЮЧЕНИЕ.

Тип анализатора углерода и серы CS-230, производства фирмы LECO, США, утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации, согласно государственной поверочной схеме МИ 2639.

Тип анализатора серы углерода

Как правило, анализатор углерода и серы — это общий термин для приборов, которые количественно анализируют элементы углерода и серы в стальных материалах. Существует несколько типов анализаторов углерода и серы в соответствии со следующими методами и принципами анализа.

Метод анализа	Метод анализа	Описание
Анализатор углерода и серы методом инфракрасного поглощения	Высокочастотный инфракрасный анализатор углерода и серы	Инфракрасная фотометрия относится к окислению углерода и серы в образце до углекислого газа и газообразного диоксида серы после высокотемпературного нагрева в условиях, богатых кислородом. Газ обрабатывается в соответствующей абсорбционной ячейке, поглощается соответствующее инфракрасное излучение, направляется детектором в виде сигнала, и компьютер обрабатывает результаты вывода. Этот метод отличается точностью, быстротой и высокой чувствительностью и может применяться как к высокому, так и к низкому содержанию углерода и серы. Инфракрасный анализатор углерода и серы, использующий этот метод, имеет более высокую степень автоматизации и более высокую цену, что подходит для случаев, требующих более высокой точности анализа.
Электродуговой инфракрасный анализатор углерода и серы
Трубчатый инфракрасный анализатор углерода и серы
Газообъемный метод/йодометрический метод анализатора углерода и серы	Высокоскоростной анализатор углерода и серы	Среди волюметрических методов измерение углерода представляет собой газовый волюметрический метод и метод неводного титрования, а измерение серы — это метод количества йода и метод кислотно-щелочного титрования. Газово-объемный метод измерения углерода и йодный количественный анализ серы, быстрые и точные, обычно используются для совместного определения углерода и серы. Анализатор углерода и серы, использующий этот метод, имеет высокую точность с нижним пределом 0.050% для углерода и 0.005% для серы, что может удовлетворить потребности в большинстве случаев.
Газообъемный анализатор углерода и серы
Другое	Неводный титриметрический анализатор углерода и серы	Весовой метод обычно используется при поглощении углекислого газа щелочным асбестом, от «приращения» до определения содержания углерода. Определение серы, обычно используемый мокрый метод, относится к образцу с кислотным разложением, окислением до сульфата, а затем добавлением хлорида бария в среду соляной кислоты для получения сульфата бария после осаждения, фильтрации, промывки, сжигания и других процедур, взвешенных для расчета содержания серы. Недостатком весового метода является то, что скорость анализа низкая, поэтому его нельзя использовать для выездного анализа углерода и серы на предприятиях; Преимущество заключается в том, что он обладает высокой точностью и по-прежнему рекомендуется в качестве стандартного метода в стране и за рубежом для стандартных лабораторий и исследовательских институтов.
Анализатор углерода и серы методом электропроводности	Определение углерода и серы методом электропроводности характеризуется точностью, быстротой и чувствительностью, недостатком является узкий диапазон измерения и большой расход реагентов.

Что такое анализатор серы углерода?

Анализатор серы углерода представляет собой интеллектуальный инфракрасный анализатор и измерительный прибор с пироэлектрическим датчиком в качестве ядра, состоящий из высокочастотной индукционной печи для сжигания и компьютера. Программное обеспечение для анализа основано на операционной платформе Windows со стандартным операционным интерфейсом и гуманизированной функцией взаимодействия человека с компьютером. Он в основном используется для анализа содержания углерода и серы в черных металлах, цветных металлах, редкоземельных металлах, неорганических веществах, рудах, керамике и других веществах в металлургии, машиностроении, товарной инспекции, научных исследованиях и химической промышленности. анализатор элементов углерода и серы состоит из электронных весов, хост-анализатора, компьютера, принтера и других частей.Анализатор углерода и серы может определять содержание углерода, серы, марганца, фосфора, кремния, никеля, хрома, молибдена, меди, титана, цинка, ванадия, магния и редкоземельных элементов в чугуне, ковком чугуне, чугуне, нержавеющей стали, простой углеродистой стали , легированная сталь, легированный чугун, различные руды и цветные металлы.

Принцип работы анализатора серы углерода

Газ-носитель (кислород) очищается и вводится в печь для сжигания (печь сопротивления или высокочастотную печь), где образец окисляется кислородом при высокой температуре в печи для сжигания, вызывая окисление углерода и серы в образце. до CO2, CO и SO2, а полученные оксиды загружаются кислородом в ячейку обнаружения серы для определения серы через устройство очистки от пыли и воды. После этого смесь газов, содержащая CO2, CO, SO2 и O2, вместе поступает в нагретую каталитическую печь, где проходит каталитическую конверсию CO → CO2 и SO2 → SO3. Эта газовая смесь поступает в трубку реагента десульфурации и вводится в ячейку обнаружения углерода для определения углерода. Остаточный газ выводится анализатором наружу. В то же время результаты содержания углерода и серы отображаются в %C и %S на ЖК-экране основного блока и подключенного монитора компьютера и сохраняются в компьютере для быстрого доступа.Короче говоря, анализатор углерода и серы работает путем сжигания образца с кислородом в высокотемпературной печи (такой как печь сопротивления, также называемая трубчатой печью, электродуговой печью, высокочастотной индукционной печью для сжигания и т. д.), генерируя и выделяя CO2 и газ SO2.

Особенность анализатора серы углерода

а. Примите отладку углерода типа дифференциального давления метода тома газа. Результаты регистрируются высокочувствительным датчиком барометрического давления. Однокристальный компьютер автоматически выполняет обработку данных, реализуя автоматизацию считывания углерода.б. Автоматическое титрование определения серы йодометрическим методом, что исключает человеческий фактор и реализует прямое считывание результатов анализа с цифрового дисплея.в. Электронные весы для встроенного взвешивания неопределенного количества образцов. Одночиповый компьютер автоматически считывает вес или вводит его вручную, что улучшает анализ скорость.д. Добавление жидкости для титрования серы без запатентованной технологии управления электродом, что снижает частоту отказов.е. Использование изолированных сенсорных клавиш устраняет помехи и снижает частоту отказов, делая его простым в эксплуатации и новым по структуре.

Особенности

одновременный анализ углерода и серы с минимальной пробоподготовкой
возможность выполнять анализ различных неорганических материалов
свободный выбор конфигурации ИК кювет
опционально: золотые ИК кюветы для анализа проб с высоким содержанием галогенов и кислот
управление мощностью индукционной печи с помощью программного обеспечения позволяет выполнять точные анализы материалов с низкой температурой плавления
мощная (2,2 кВт) индукционная печь с температурой выше 2000 °C
автоматическая система чистки печи с пылесосом позволяет улучшить стабильность и точность результатов анализа
подогреваемый и легко доступный металлический фильтр для точного определения содержания серы
оптимизированная каталитическая печь с контролем температуры обеспечивает точное определение углерода
программное обеспечение Elements с широким функционалом, удобным интерфейсом и диагностическими функциями (поддерживает передачу информации, экспорт методики и данных, группировку результатов, комментирование полей и многое другое)
одноточечная и многоточечная калибровка
требует минимального обслуживания · надежная конструкция позволяет использовать анализатор на производстве и в лаборатории
точность полученных с помощью анализатора Elementrac CS-i результатов анализа стандартных образцов даже выше, чем указана в сертификате

Технические характеристики

Диапазоны измерения	Углерод низкого содержания	до 0.1 % C в 500 мг образца до 0.5 мг C
Углерод высокого содержания	от 5 % C в 500 мг образца до 25 мг C диапазон определения до 100 % C
Сера низкого содержания	до 0.3 % S при 500 мг образца до 1.5 мг S
Сера высокого содержания	30 % S в 150 мг образца до 45 мг S диапазон определения до 100 % C
Чувствительность	Углерод 0.1 ppm C в 500 мг образца соответственно	0.05 мкг C
Сера 0.1 ppm S в 500 мг образца соответственно	0.05 мкг S
Точность	Углерод низкого содержания	±1 ppm C в 1 гр образца соответственно ±1 мкг C или ±0.5 % углерода
Углерод высокого содержания	±10 ppm C в 500 мг образца ±5 мкг C или ±0.5 % C
Сера низкого содержания	±1 ppm S в 1 гр образца соответственно ±1 мкг S или ±0.5 % серы
Сера высокого содержания	±10 ppm S в 150 мг образца ±1.5 мкг S или ±0.5 % S
Нормальный вес пробы	0.5…1 гр для стали и чугуна
Время анализа	40…50 с
Тип печи	Индукционная, 19.5 МГц 2.2 кВт
Чистка печи от пыли	Автоматическая
Метод детектирования	Твердотельная инфракрасная абсорбция для углерода и серы
Химикаты	CO ловушка натрий гидроксид
Н2O ловушка магния перхлорат
Катализатор оксид меди
Требуемый газ	Кислород 99.5 % чистоты 2…4 бар, 3 л/мин
Сжатый воздух	4…6 бар

Основные технические характеристики

Измеряемые элементы	сера, углерод
Диапазон измерений массовой доли, %	углерода	0,001…100
серы	0,0006…100
Предел допускаемого СКО случайной составляющей относительной погрешности результатов измерений, %, в диапазонах измерений	0,00001…0,01 %	30
0,01…0,1 %	10
0,1…1,0 %	5
1,0…15 %	3
15…100 %	2
Материал проб	органические материалы
Направление ввода пробы в печь	горизонтально
Подача пробы в печь	керамические лодочки
Печь	резестивная с керамической трубкой, температура настраивается с шагом 1 °C максимум до 1550 °C
Принцип детектирования	метод инфракрасной абсорбции
Количество ИК кювет	1…4
Материал ИК кювет	золотые
Типичное время анализа	60…120 с
Требуемые реактивы	гидроксид натрия, перхлорат магния
Требуемый газ	кислород чистоты 99.5 % или лучше (2…4 bar)
сжатый воздух (4…6 bar)
Требование к электропитанию	~230 В, 50/60Гц, максимальный ток 20 А
Размеры	550×800×600 мм
Вес	~70 кг

Принцип измерения

Проба сжигается в индукционной печи анализатора в токе кислорода, в результате сера из пробы превращается в двуокись серы (SO2), а углерод превращается в смесь монооксида (CO) и двуокиси углерода (CO2). Газы, получившиеся в результате сжигания, проходят через фильтр пыли и ловушку влаги для очистки. Далее производится измерение содержания оксида серы в ИК детекторе.

Анализатор Elementrac CS-i может иметь две разных измерительных ячейки с различной чувствительностью (низкой/высокой), что позволяет адаптировать анализатор под любые задачи. Затем производится окисление монооксида углерода до двуокиси углерода и двуокиси серы до триоксида серы в каталитической печи. SO3 поглощается с помощью хлопковой ваты; содержание углерода определяется в ИК ячейках, чувствительность которых может быть подобрана под требования заказчика.

Анализатор Elementrac CS-i может иметь до 4-х независимых ИК ячеек: две ячейки для анализа серы и еще две — для анализа углерода.
