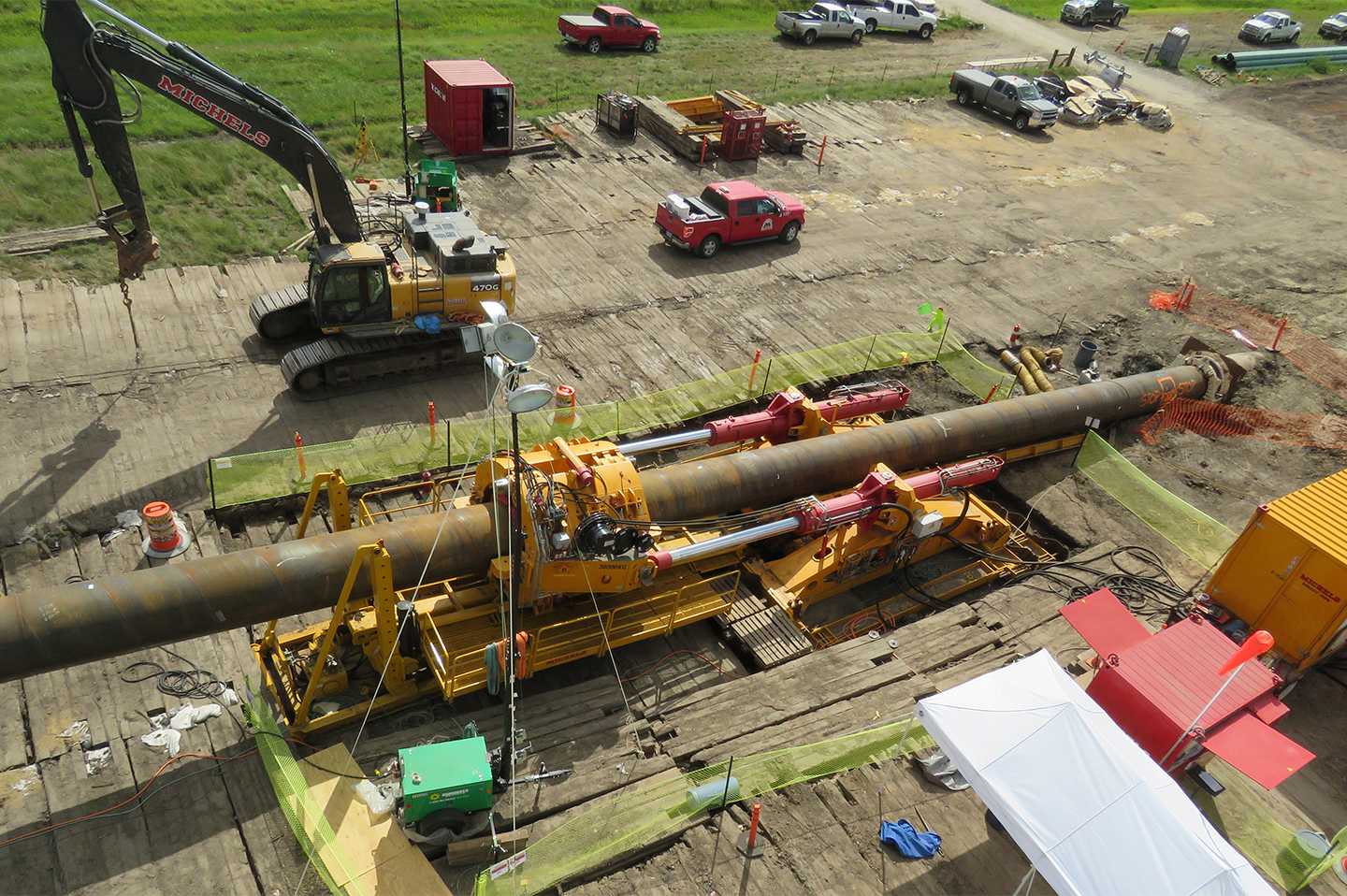

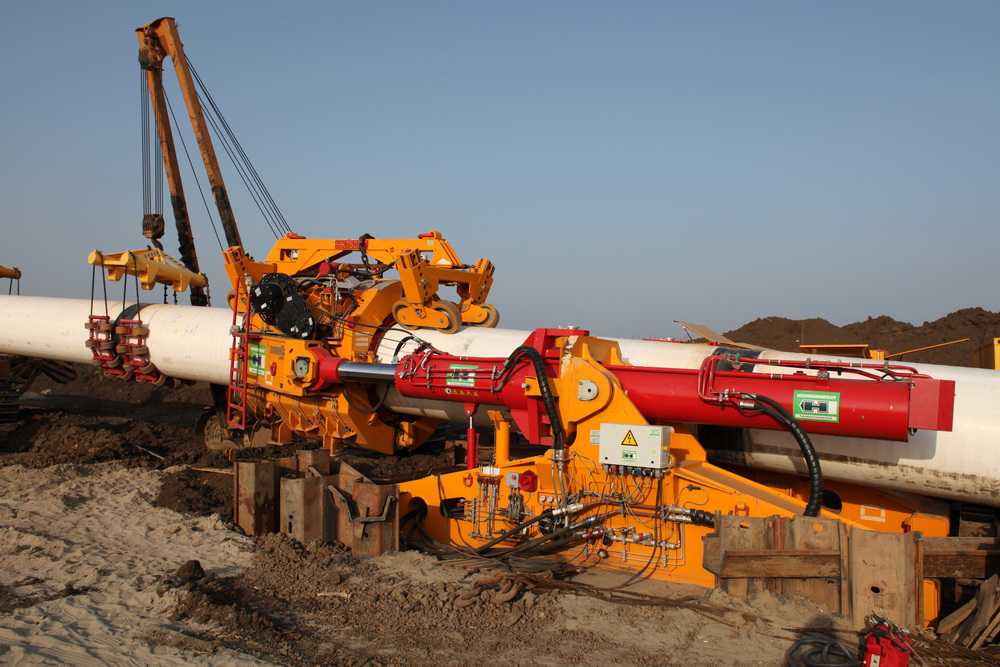

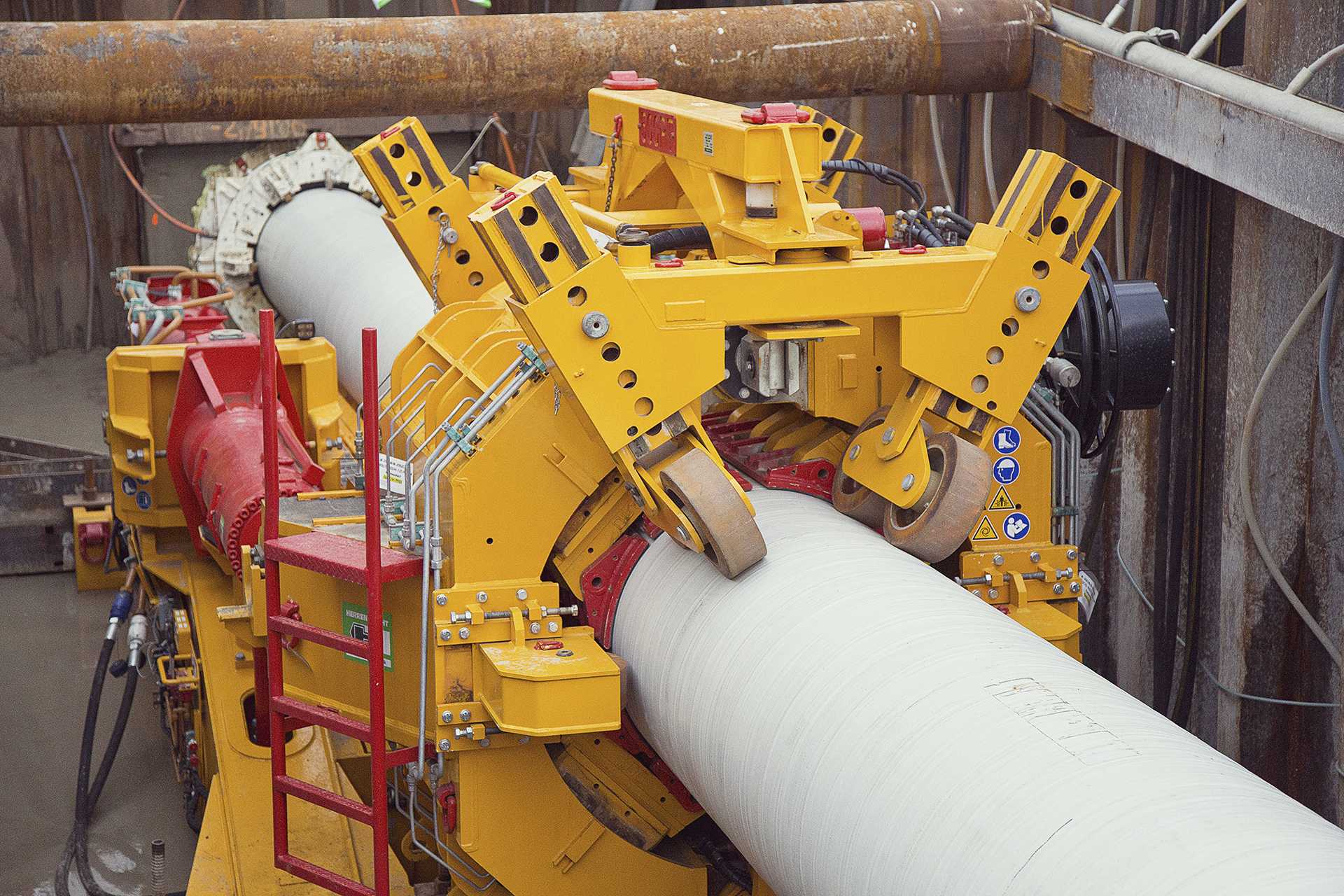

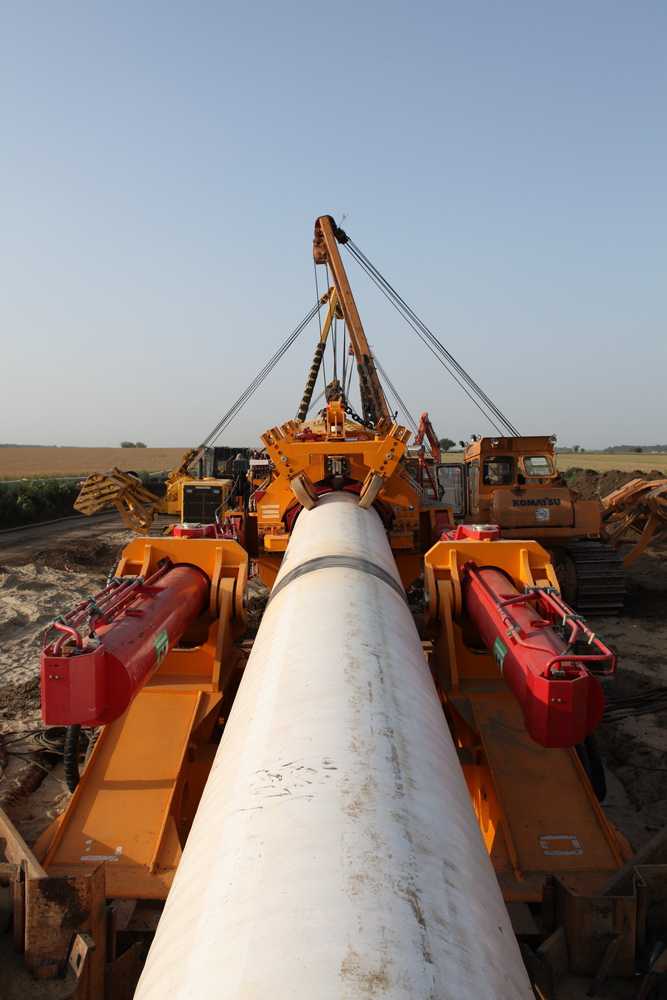

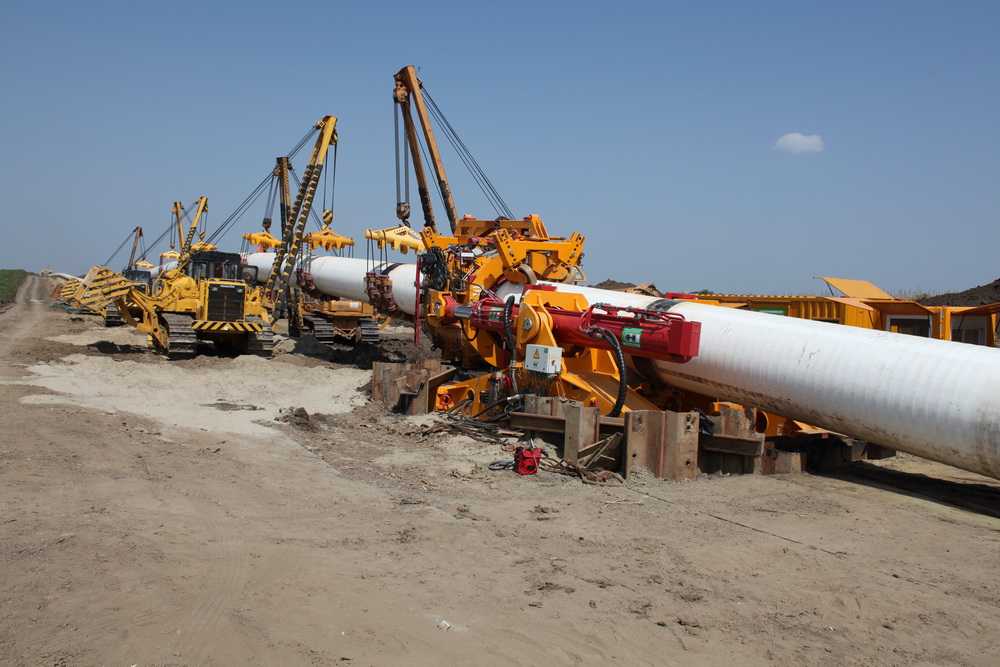

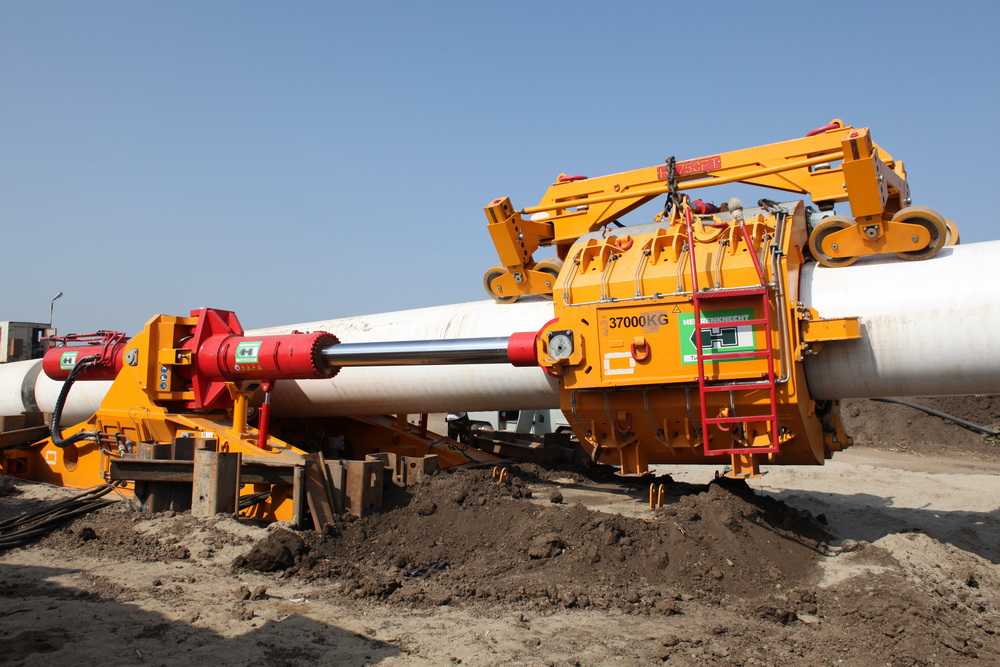

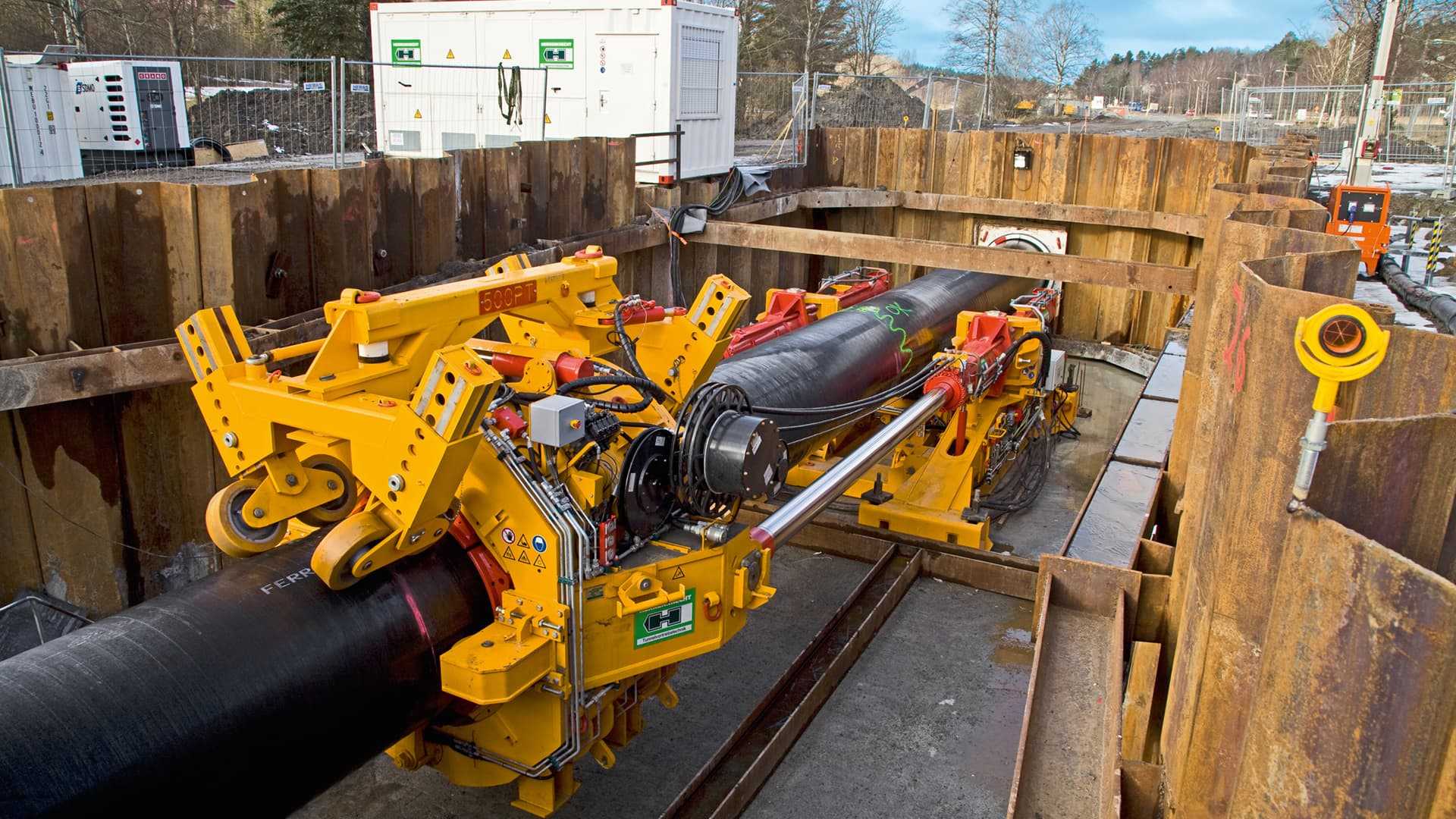

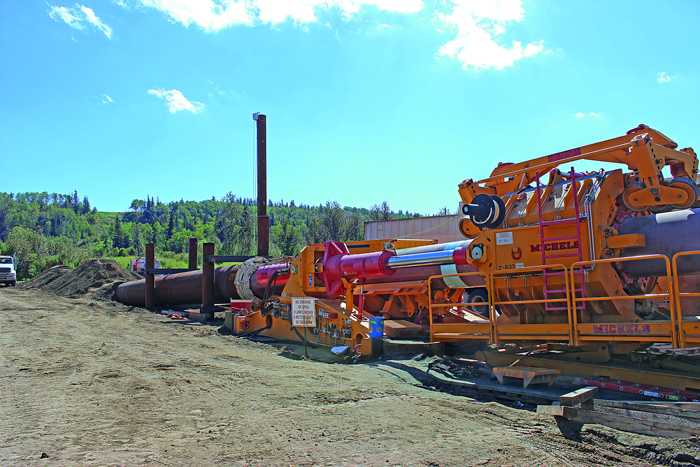

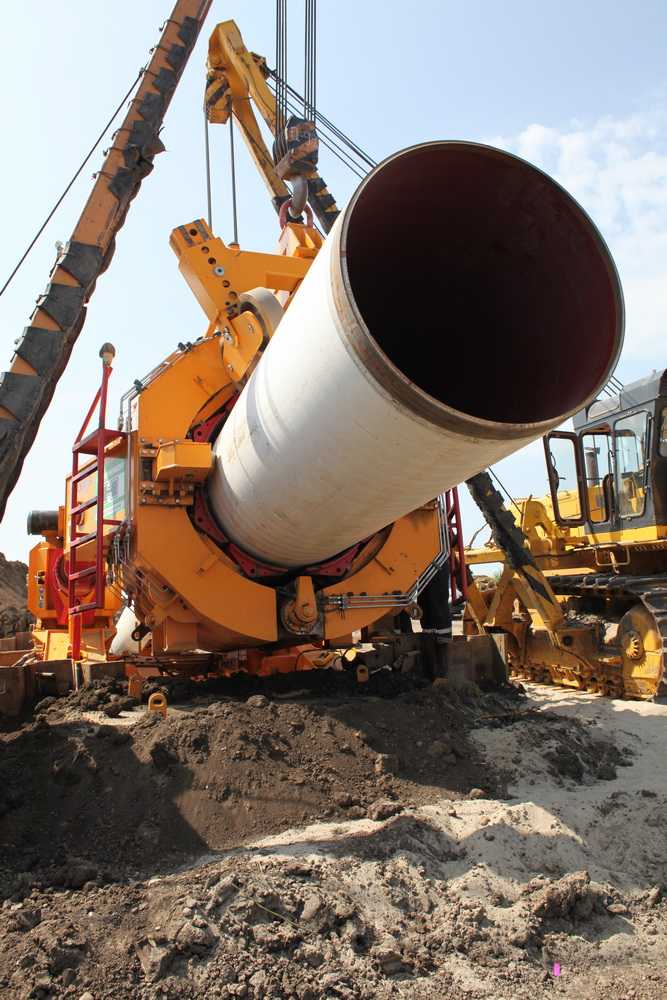

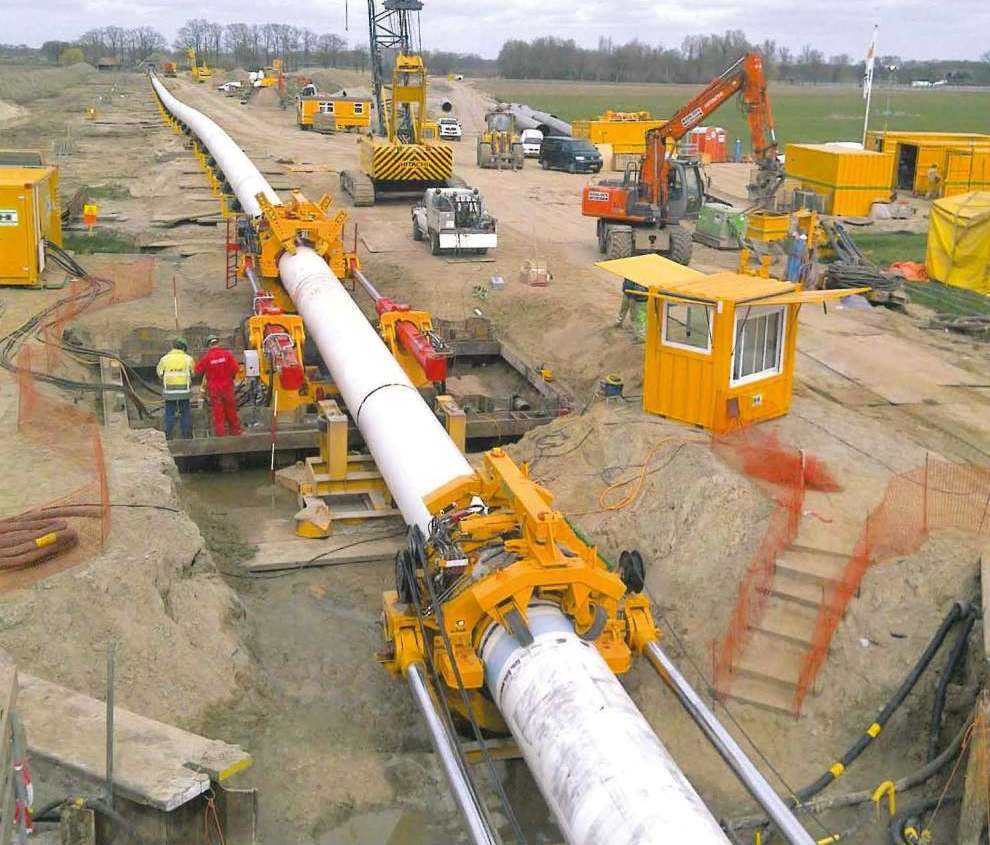

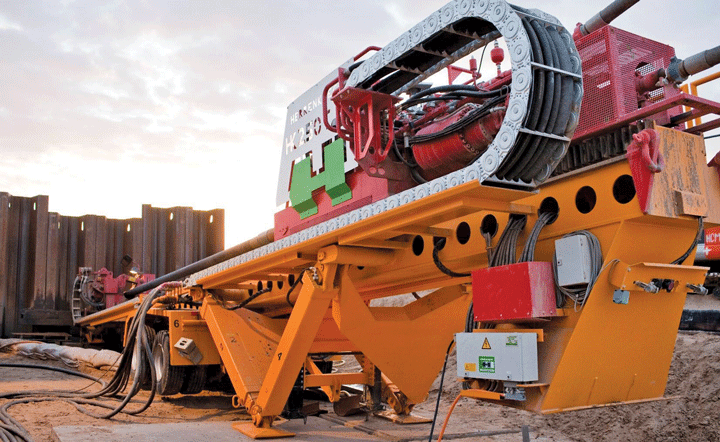

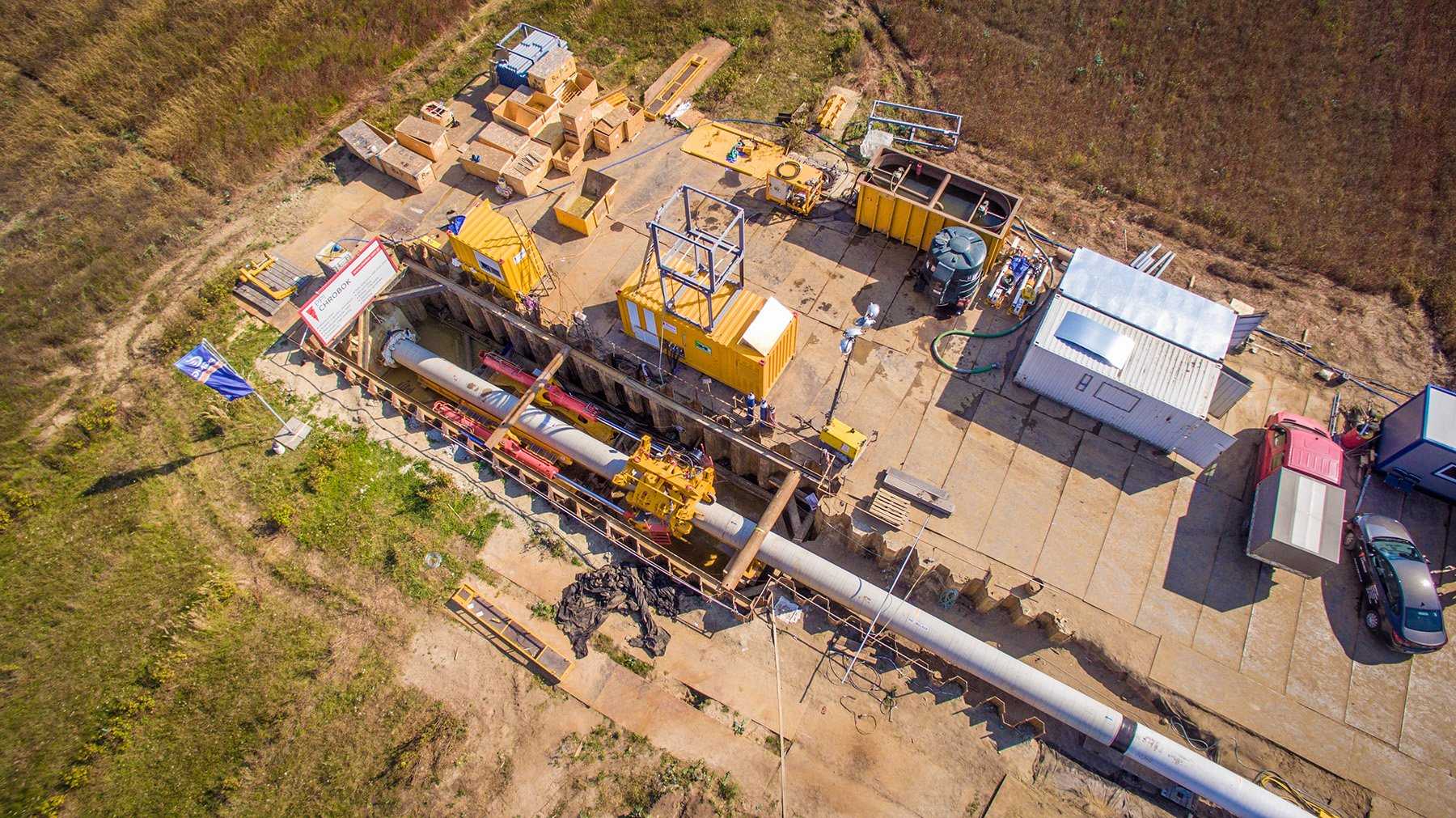

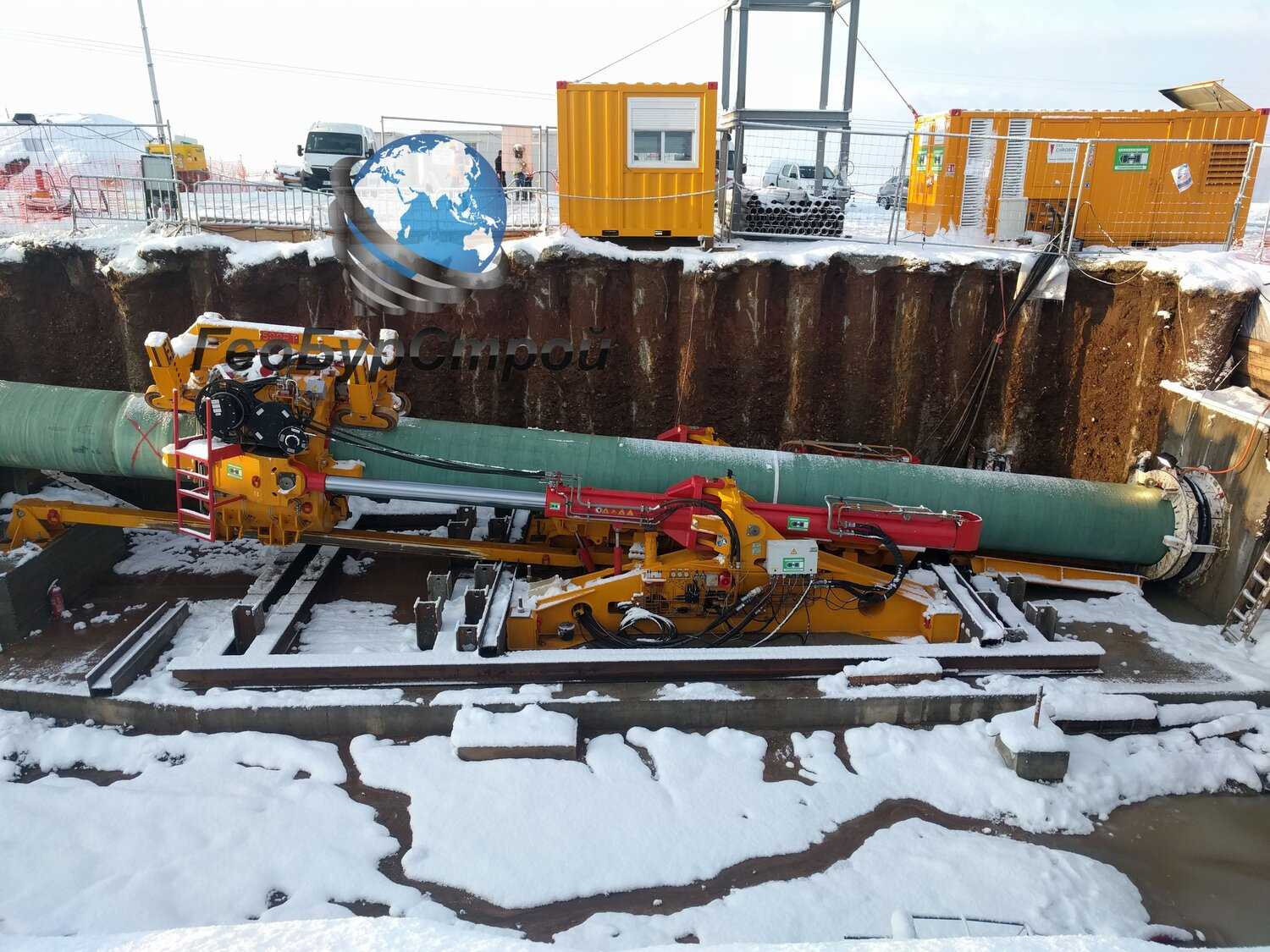

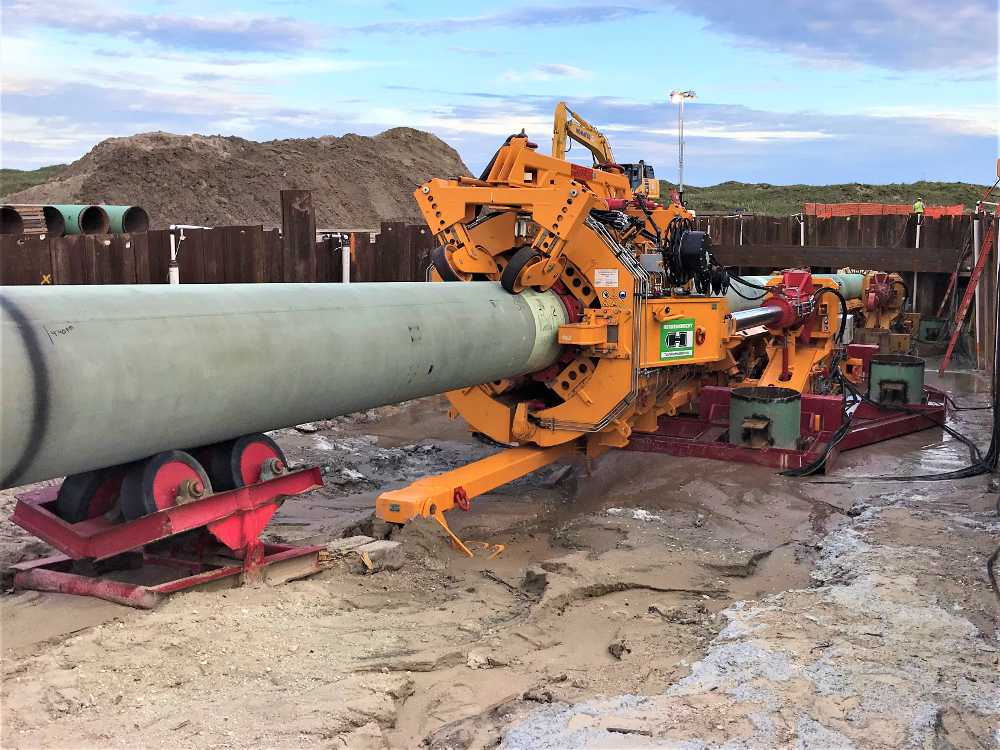

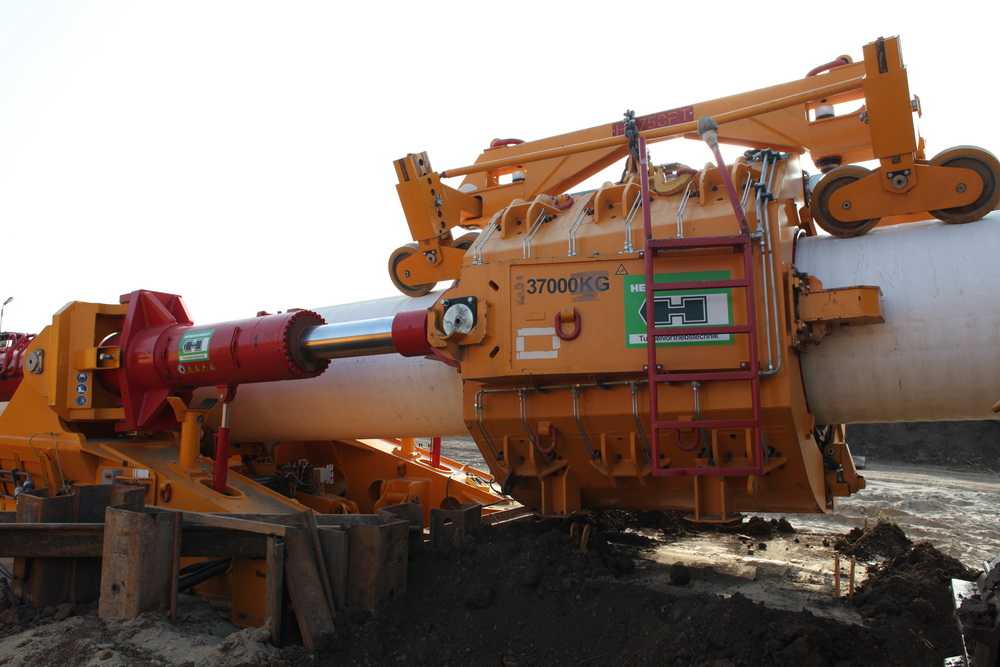

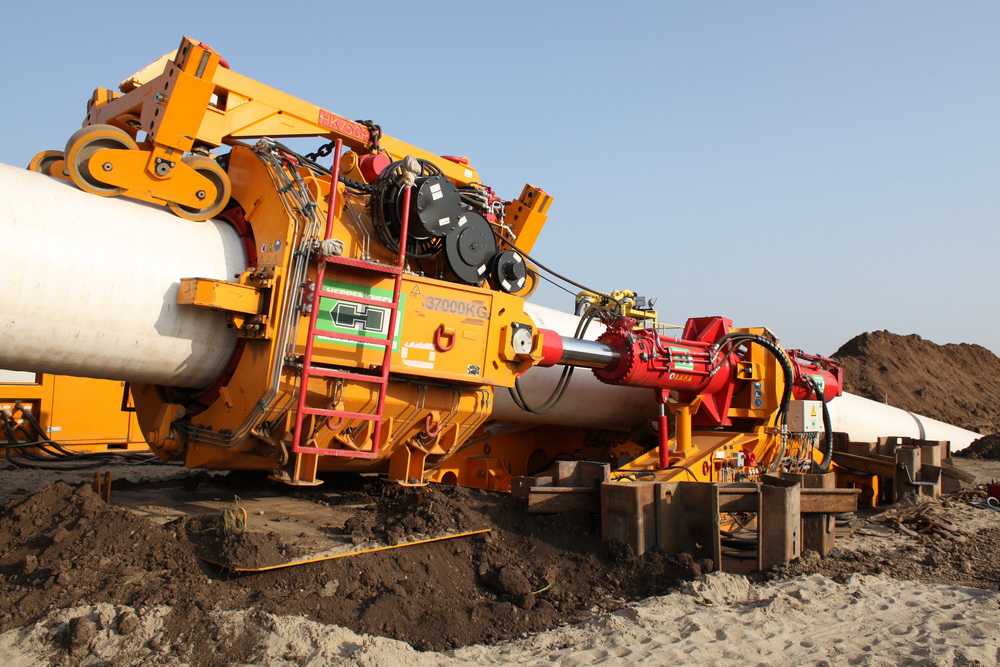

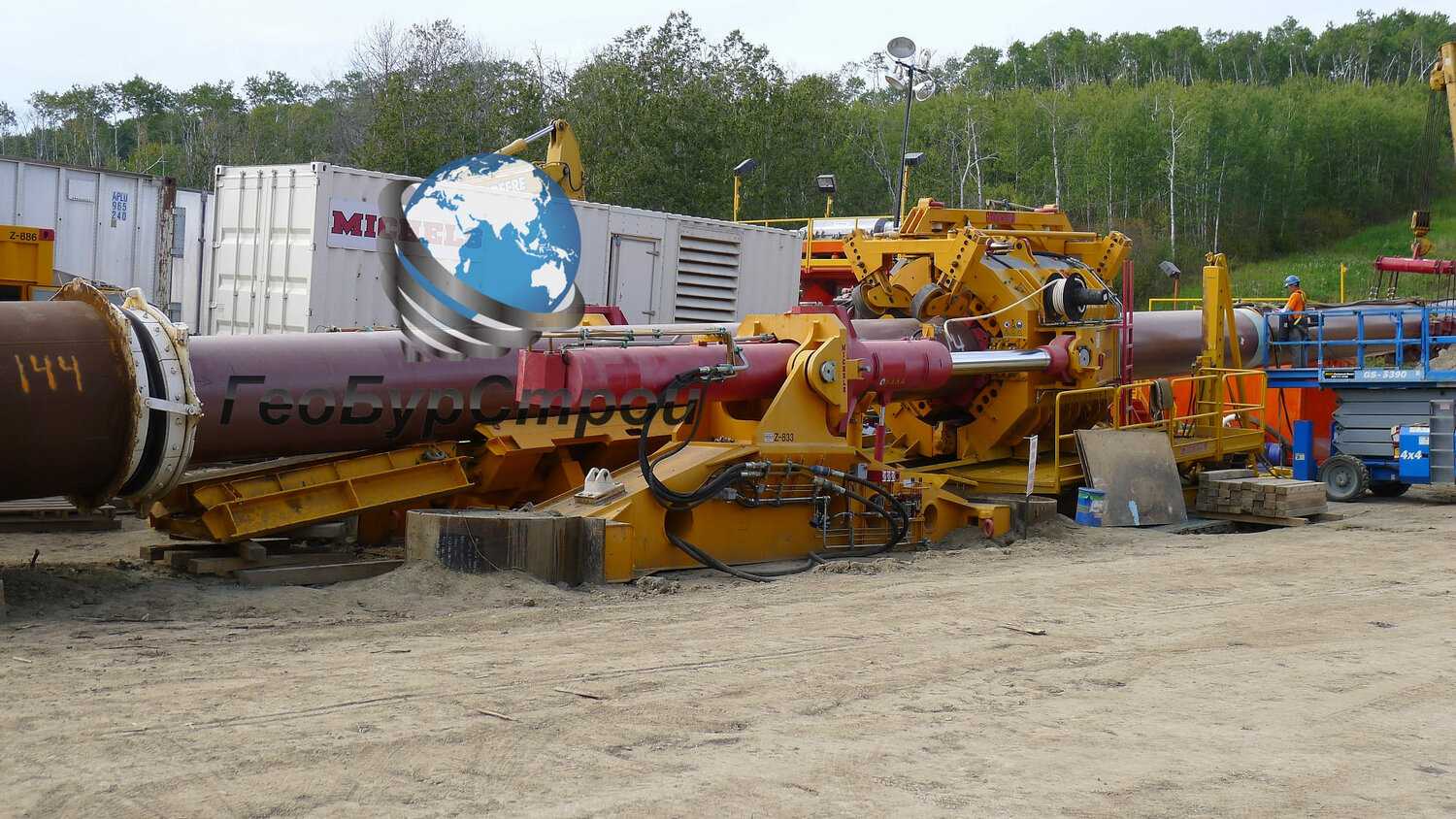

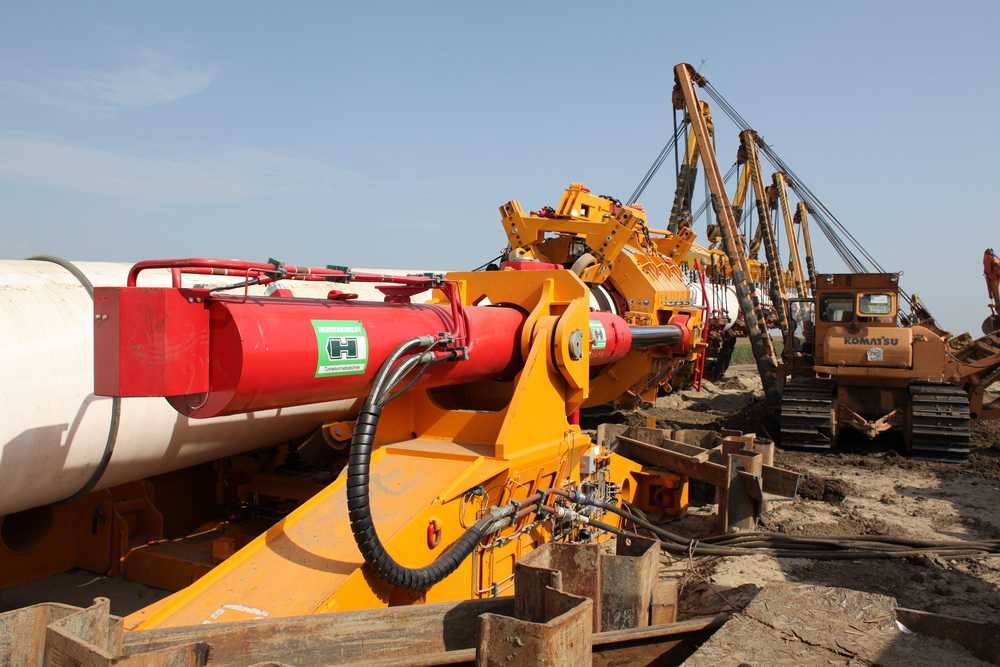

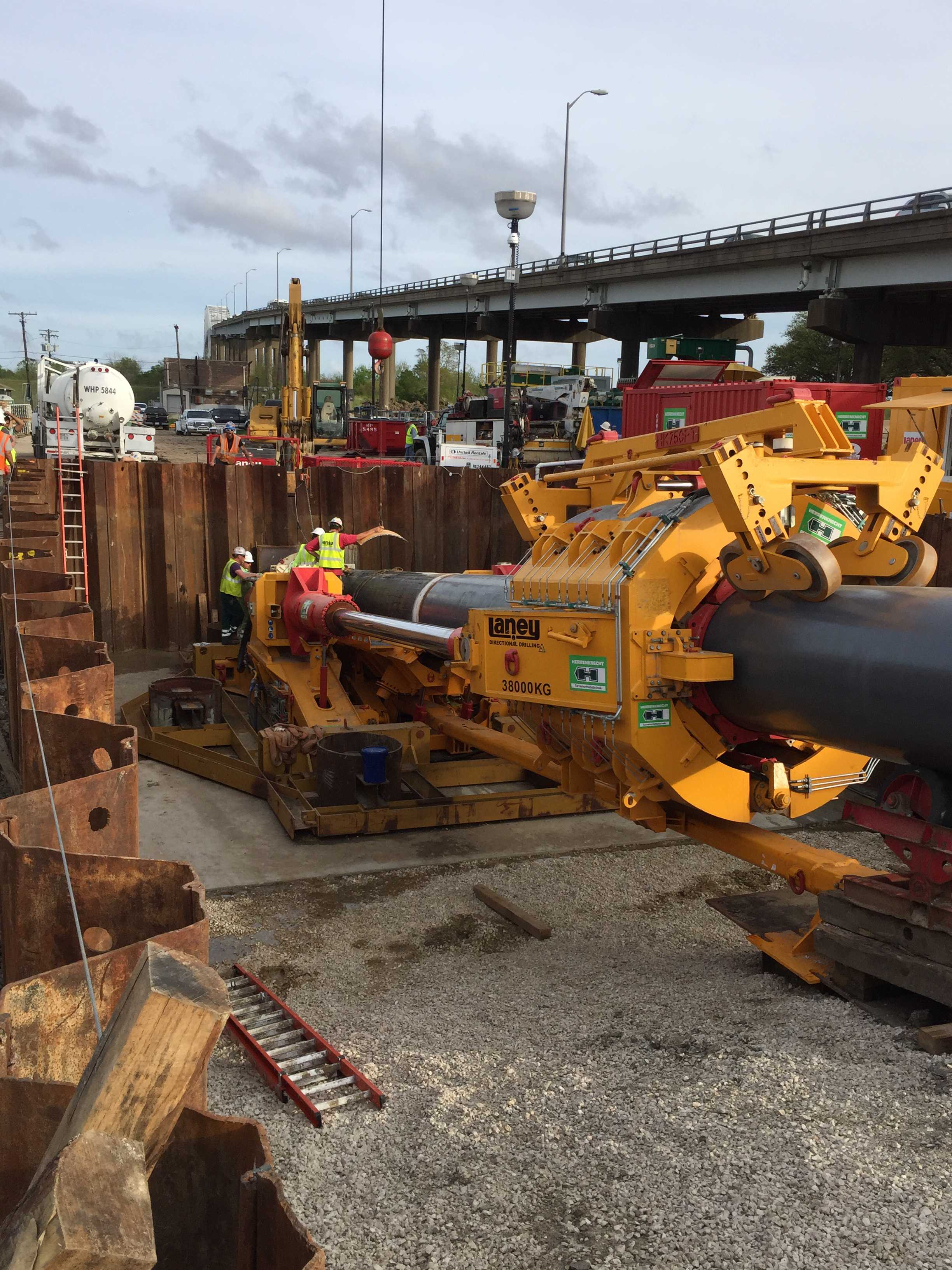

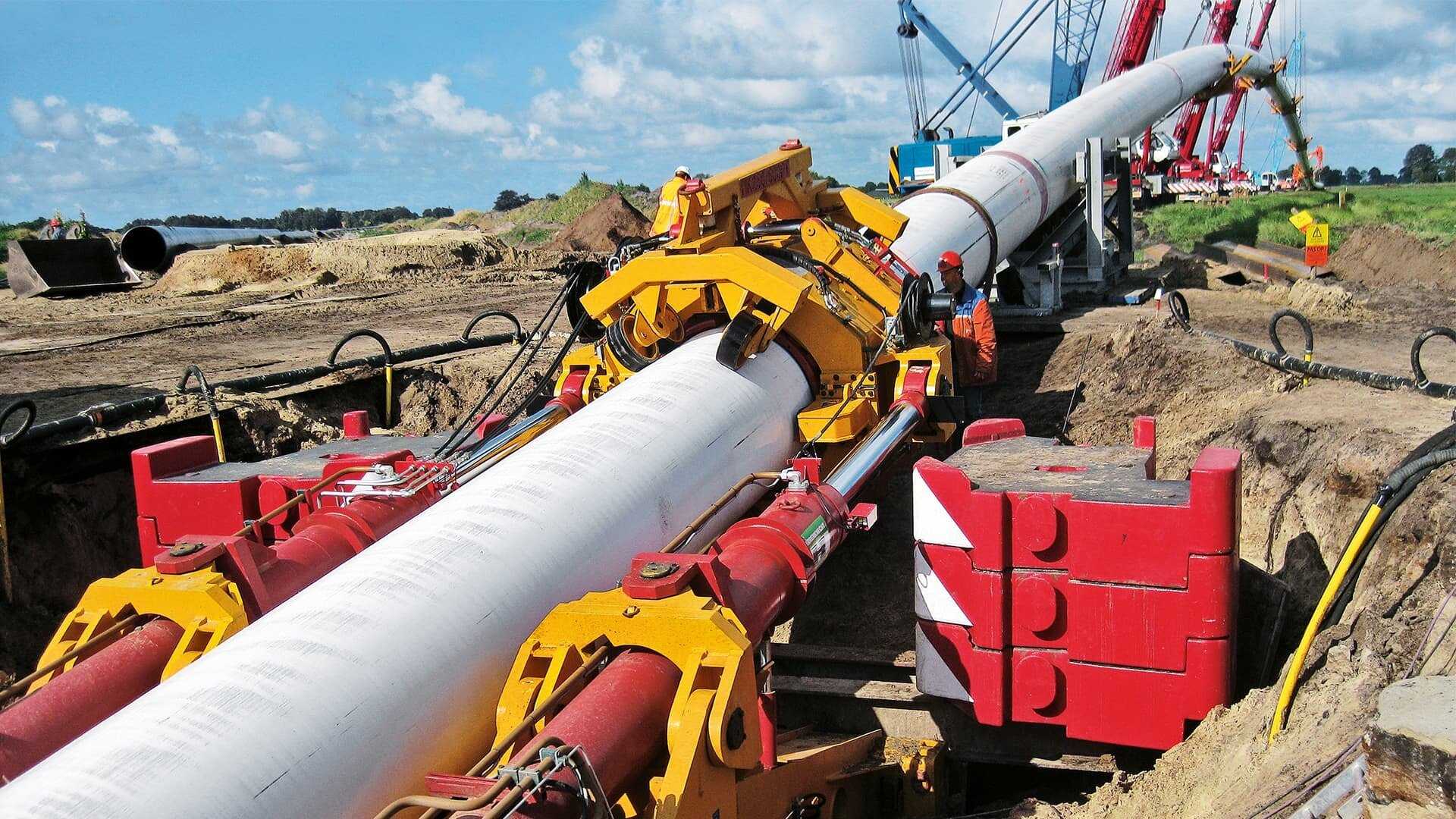

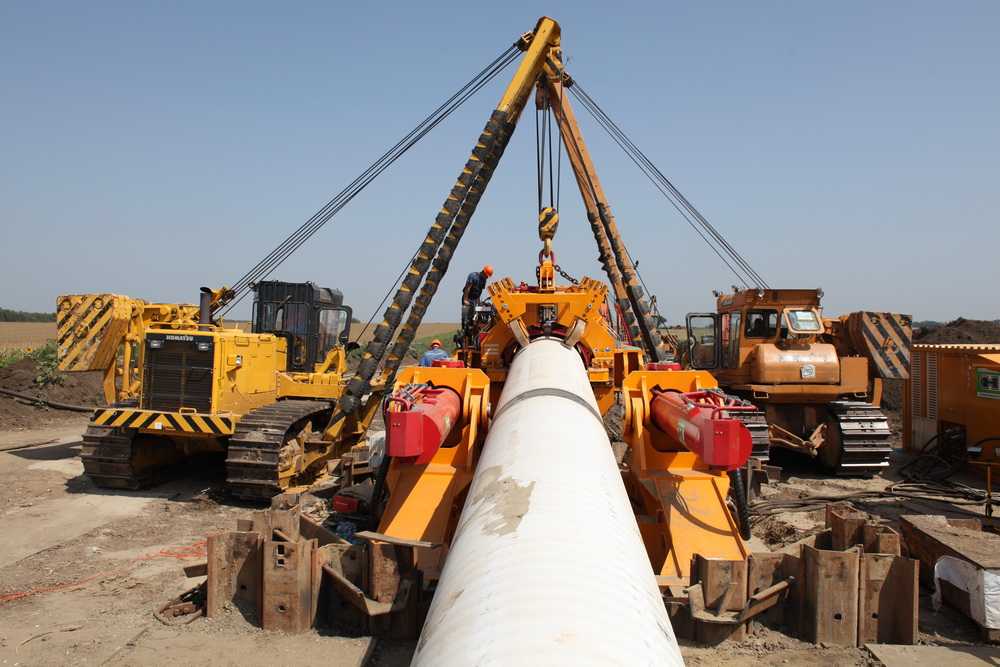

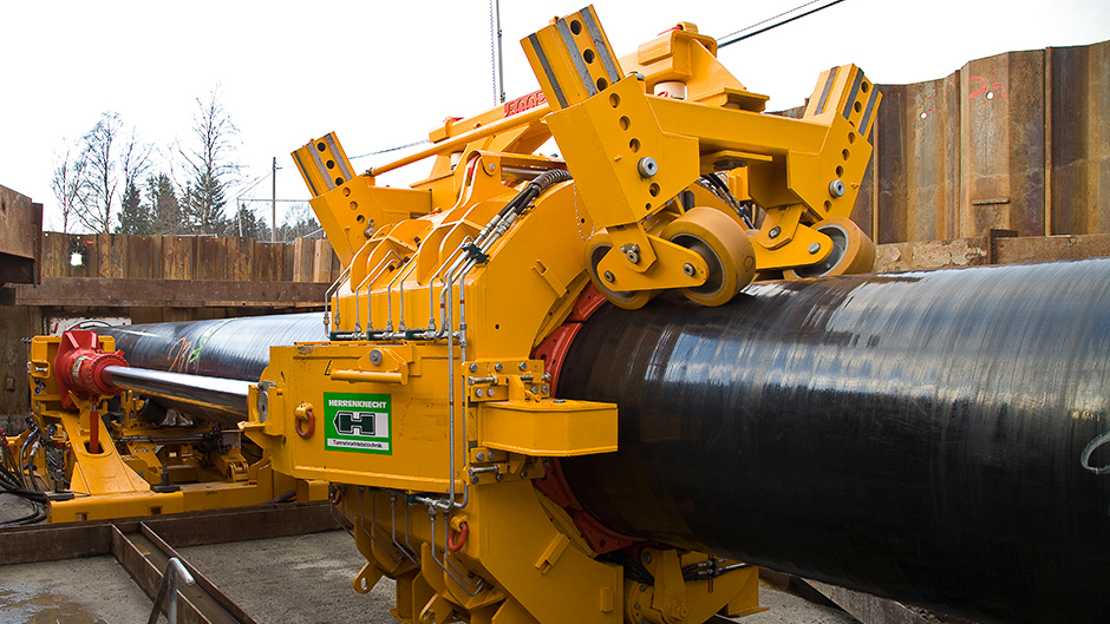

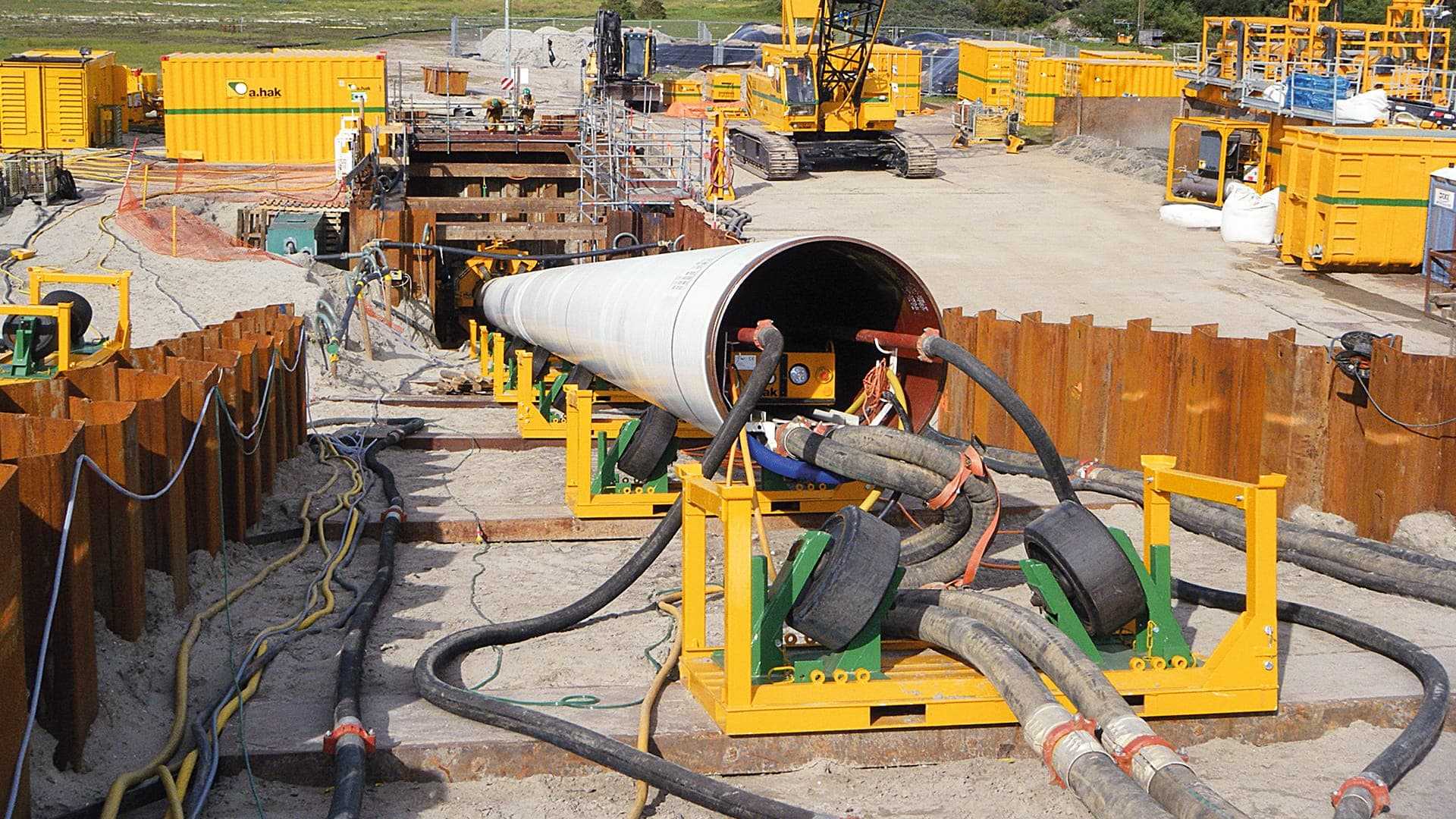

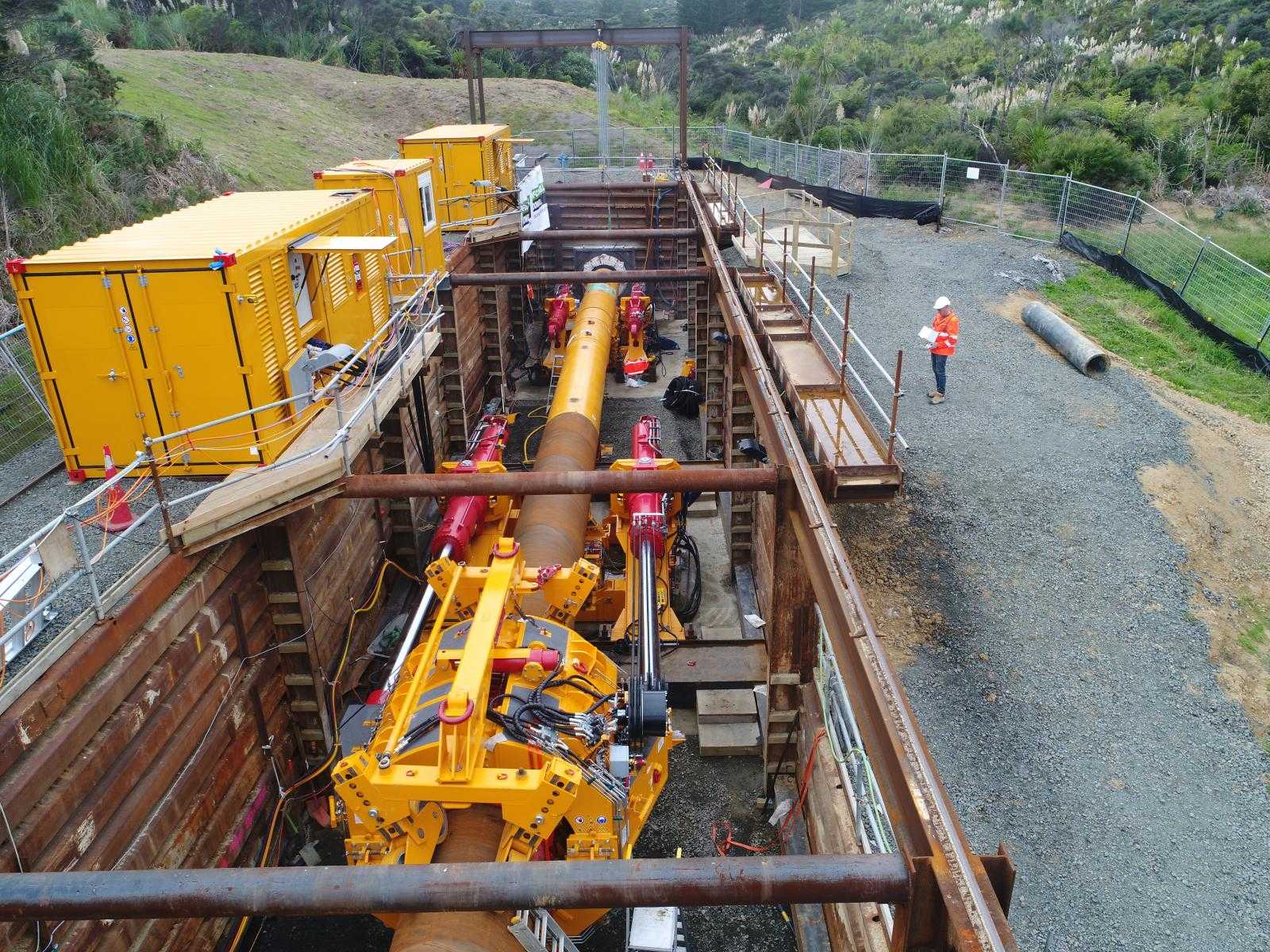

Применение доталкивателя труб herrenknecht при строительстве «южного потока» (часть 1)

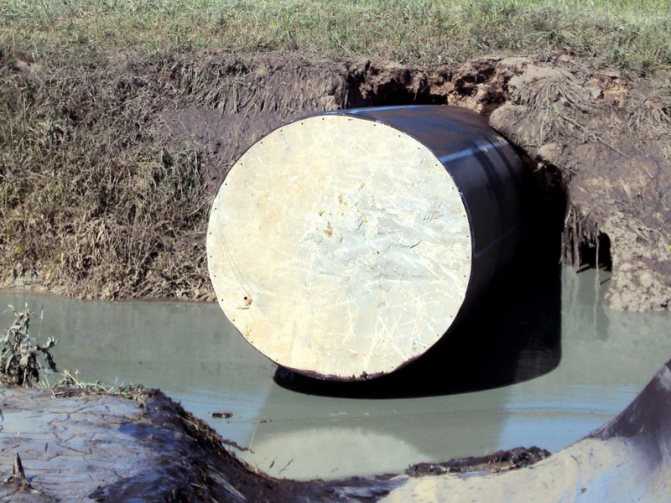

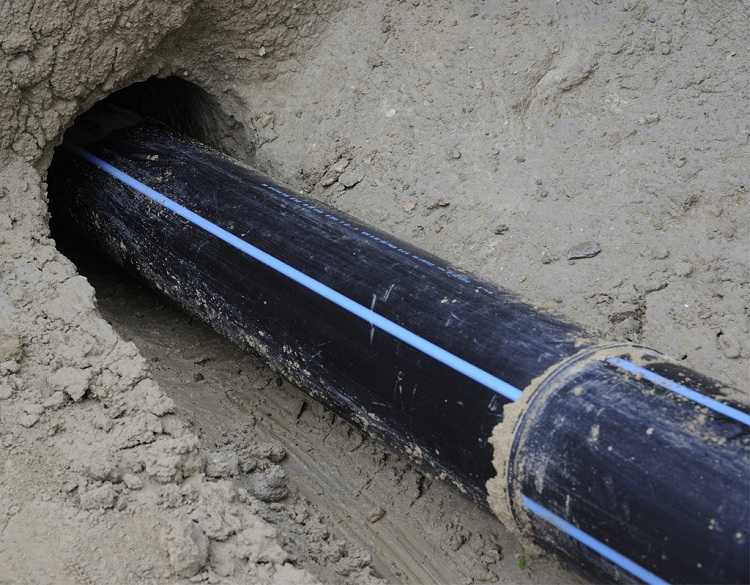

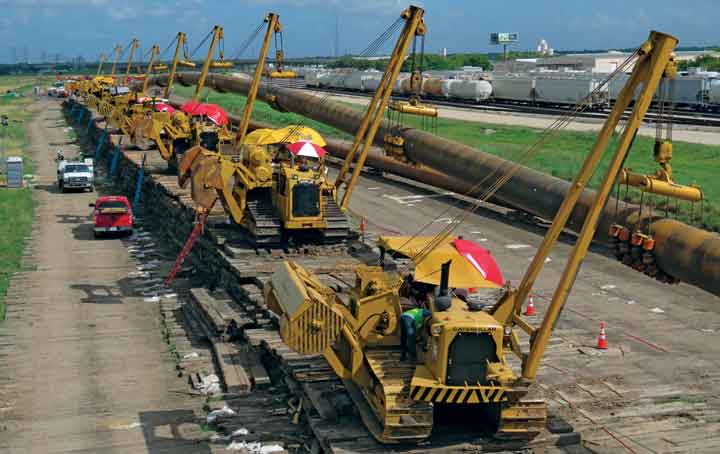

Бестраншейное прокладывание трубопроводов с применением специальных буровых установок

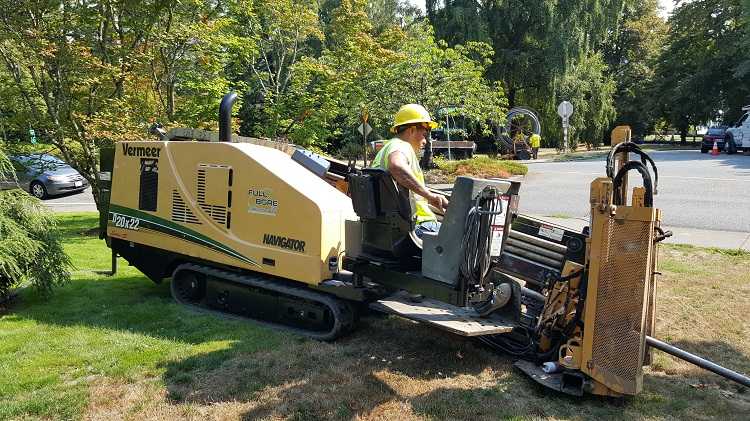

Метод ГНБ (горизонтально-направленное бурение) заключается в бестраншейном прокладывании подземной коммуникации с применением специальных буровых установок. Прокладка трубопровода методом ГНБ включает в себя три этапа:

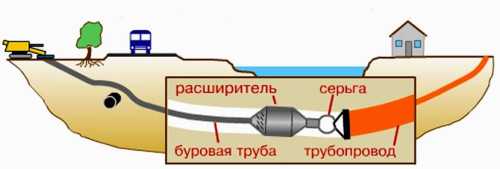

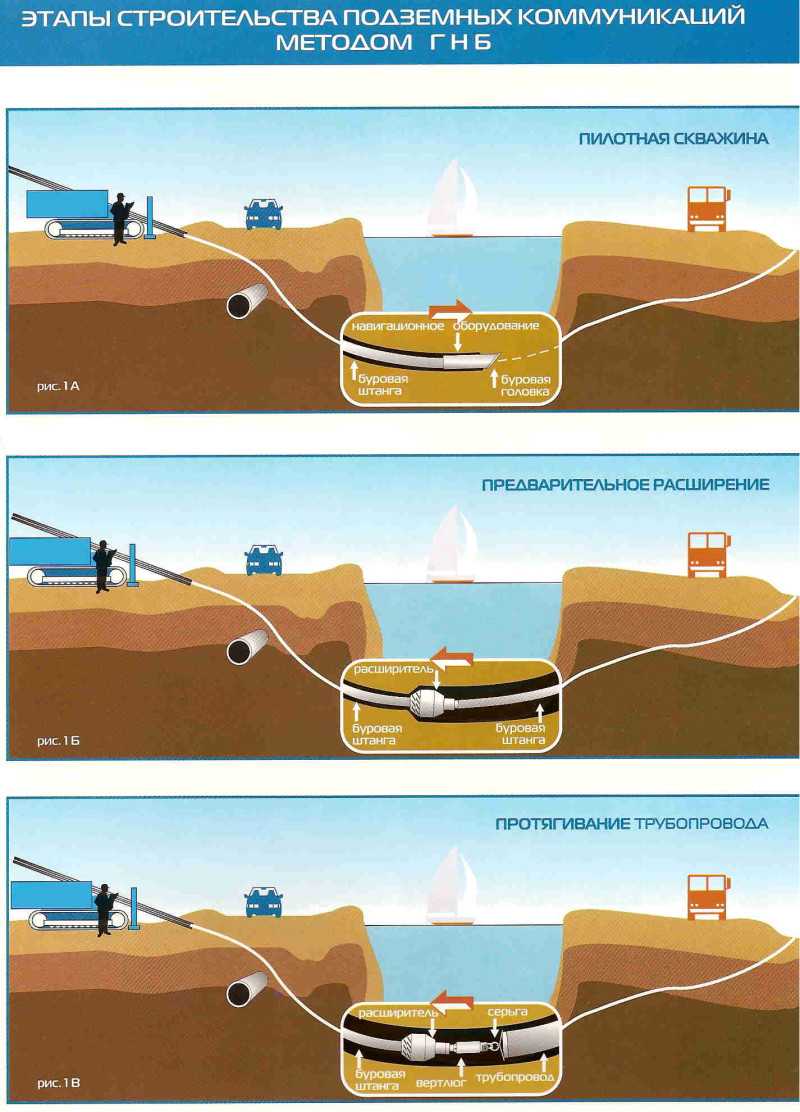

Схема бестраншейной прокладки трубопроводов с помощью буровых установок.

1. Прокладка скважин.

Для бурения пилотной скважины применяется буровая головка, которая изготовлена из твердосплавных сменных пластин. Буровая головка соединяется с гибкой штангой, позволяющей ей выполнять движения по заданной траектории и огибать на своем пути всевозможные препятствия. Для охлаждения головки с помощью бурового раствора и разжижения измельченной породы с последующим выводом ее на поверхность в ней предусмотрены специальные отверстия. Для контроля траектории бурения головки существует навигационный блок, который расположен в ее полости. С помощью него на пульт управления передается местоположение, азимут и уклон буровой головки. Это позволяет с высокой точностью выполнить прокладку скважины, обойти всевозможные преграды на ее пути.

2. Расширение скважин.

После того как бурение пилотной скважины закончено, головка отсоединяется от штанги и вместо нее устанавливается специальный расширитель. Этот расширитель вытягивается от места выхода головки до буровой машины. Таким образом происходит расширение скважины до необходимого диаметра. При необходимости создания большого диаметра трубопровода, расширение, как правило, проводится в несколько этапов. Это позволяет снизить на оборудование нагрузку. Также необходимо учитывать, что диаметр скважины на 30% должен быть больше диаметра трубы.

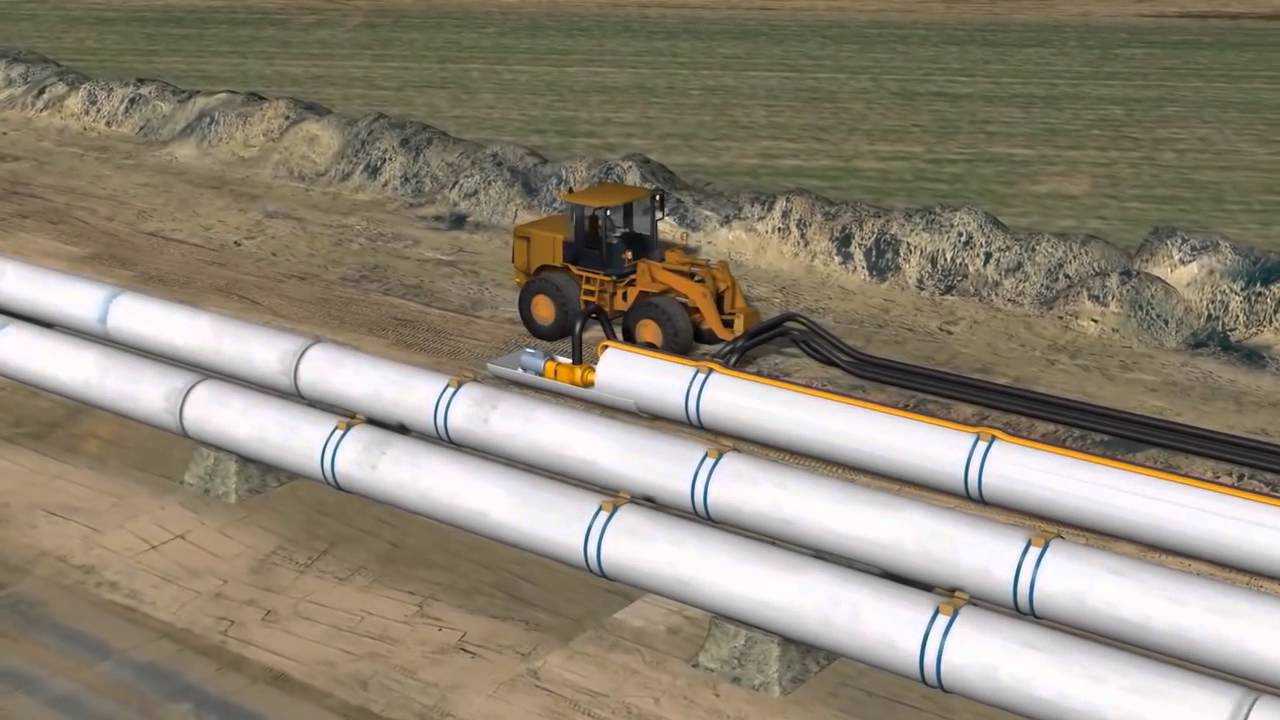

3. Протягивание труб.

Для протягивания трубы необходимо плеть трубопровода закрепить к штанге с помощью расширителя и специального шарнира. После этого машина ГНБ затягивает трубопровод в скважину. Для защиты трубы от механического повреждения и уменьшения трения в процессе затягивания используется буровой раствор.

Существенным преимуществом этого метода является то, что его длина прокладки может быть и несколько километров, а диаметр трубопровода может достигать до 1400 мм.

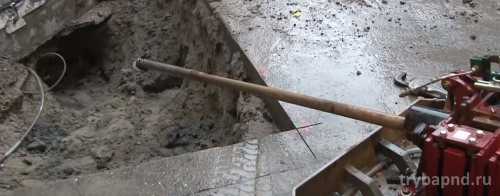

Прокладка трубопровода методом прокола

Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.

Прокладка трубопровода методом прокола.

Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.

Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.

Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.

Последовательность выполнения прокола

На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.

Схема бестраншейной прокладки труб методом прокола.

В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.

Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.

Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.

Бурение с промывкой скважины

Мастера давно применяют способ бурения, при котором забой очищается намного быстрее. Он заключается в том, что в скважину с обсадной трубой периодически по мере продвижения вглубь подают под напором воду. Рыхлый грунт размывается и вытекает на поверхность.

Промывка скважины после бурения.

Технологию усовершенствовали и создали современные бурильные агрегаты. Даже самыми простыми из них бурят скважины на глубину более 35 м. Скорость тоже превышает возможности агрегатов других типов – 10-12 м/ч.

Оборудование состоит из таких основных узлов:

• штанги с инструментом для бурения;
• привод – электрический или другого типа;
• механизм для передачи поступательного и вращательного движения;
• помпа для закачивания воды.

Особый узел для передачи движущего момента от привода на бур – вертлюг. К его подвижной части прикрепляют буровую штангу. Специальный патрубок служит для подсоединения помпы, которая подает раствор для промывки. Он проходит через это устройство и дальше по буровой штанге в скважину. Такой способ промывки называют прямым. Грязь поднимается по скважине и вытекает.

Промывка обратным способом более эффективная. Раствор подается помпой прямо в устье скважины. Затем содержимое откачивается насосом. Водоносный пласт вскрывается при таком методе лучше, дебит воды больше. Сама технология трудоемкая и сложная.

Организация и технология выполнения работ

Все услуги ГНБ делятся на четыри способа закрытой прокладки труб:

• санация — замена старых участков трубы новыми элементами;
• продавливание почвы;
• прокалывание почвы;
• горизонтально направленное бурение

Санация с помощью установки ГНБ — выгодная альтернатива рытью траншей. Как и при ГНБ, работы проходят оперативно, наземные препятствия не мешают, не надо тратить время и деньги на восстановление ландшафта.

Санация используется при реконструкции старых элементов. Остальные методы применяются для укладки нового трубопровода.

ГНБ удобно применять вблизи естественных и искусственных водоемов, в природных охраняемых зонах, под автострадами.

Успех прокладки труб безтраншейным способом зависит от предварительной подготовки. Сначала изучают состав почвы, чтобы выбрать подходящую технику. Для разных видов грунта применяют разные буры.

Перед началом работ готовят проектную документацию. На участке у рабочих должны быть все инструкции. За безопасностью и качеством следит руководство и инженеры строительной организации.

Преимущества бестраншейных методов прокладки труб

Бестраншейный метод бурения дает возможность производить подземные работы, не вскрывая грунт. Это позволяет исключить необходимость перекрытия дороги, восстановления асфальтового покрытия, нарушения работоспособности существующих коммуникаций, уничтожения деревьев и т.д.

Кроме всего, данный метод прокладки труб имеет следующие преимущества:

• существенное уменьшение материальных затрат;
• сокращение времени прокладки трубопровода;
• уменьшение рабочих для проведения земляных работ;
• минимальное нанесение вреда окружающей среде;
• возможность прокладки трубы в зимнее время года;
• повышение безопасности работы персонала.

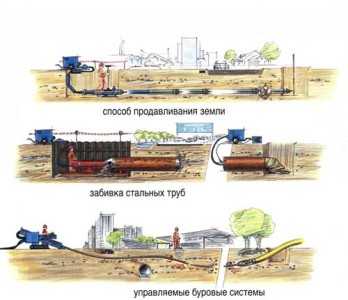

Виды бестраншейной прокладки труб.

При необходимости бестраншейной укладки трубы на небольшом участке, таком как, к примеру, прокладка под дорогой, обойтись можно и без применения специального оборудования и машин. Потребуется изготовить лишь цилиндр необходимого диаметра и закрепить к нему наращиваемую штангу. С помощью этой несложной конструкции можно вручную выбирать землю. Но следует учесть, что для этого будет необходимо с обеих сторон дороги предварительно выкопать небольшие котлованы. Когда бестраншейная укладка измеряется в нескольких десятках метров и более, тогда просто необходимо будет применение специальных машин и механизмов.

Существует несколько методов бестраншейной прокладки труб:

1. санация;
2. прокол;
3. продавливание;
4. горизонтально-направленное бурение.

Более подробно рассмотрим каждый метод бестраншейной прокладки труб.

Санация относится к бестраншейной прокладке труб путем их замены (старые на новые трубы).

Бурение шнековым способом

На мягких породах, если вода неглубоко, используют буровую установку со шнеком. Конструктивно она похожа на ударное оборудование: такая же тренога, только вместо желонки бесконечный винт. Его лопасти равномерно по спирали размещаются вдоль центральной трубы.

Снизу инструмент оснащен резаком, сверху имеет резьбу, которая служит для наращивания штангой через муфту, когда бур уходит глубже. Для подъема снаряда используют канат, перекинутый через блок наверху треноги, и лебедку.

Установку применяют для рытья колодцев и скважин, устанавливая лопасти или шнек различного диаметра. Чем шире отверстие, которое необходимо пробурить, тем меньше их количество и длина. Для разработки колодцев используют 2 лопасти, для скважин – шнек.

Вращают бур 2 человека, упираясь всем телом в длинные рычаги на трубе. Они имеют съемное крепление, позволяющее перемещать по высоте. Когда лопасти наполнятся землей, снаряд поднимают, очищают. Наращивают штангу, когда бур углубляется. Чтобы он не уходил в сторону, наверху по центру треноги устанавливают для штанги направляющую втулку.

Схема бурение шнековым способом.

Способ имеет преимущества:

• работа выполняется быстро;
• оборудование простое, легко монтируется;
• не нужны квалифицированные работники.

Недостаток метода в том, что приходится часто поднимать и очищать шнек – через 2-3 оборота его вручную невозможно провернуть.

Устройство буровой установки для добычи воды

Бурение на воду малогабаритной буровой установкой может проводиться без участия специалистов, так как процесс ее установки, настройки и использования предельно прост и понятен. Состоит прибор из следующих узлов и деталей:

• бурового стола с подкладной вилкой, которые служат для монтажа агрегата на выбранном месте. Они будут играть роль единственной опоры, поэтому нужно очень хорошо утрамбовать местность, чтобы она не проседала;
• буровая насадка, которая служит для разрушения земных пород с целью продвижения к источникам питьевой воды хорошего качества;
• конические замки, при помощи которых можно устанавливать различные буровые насадки и менять их в любое время, если того требует ситуация;
• боковые стоки, служащие как направляющая для движения бурового механизма;
• лебедка, которая будет опускать бур на необходимую глубину;
• электродвигатель, вырабатывающий кинетическую энергию, которая затем преобразовывается во вращательные движения, необходимые для эксплуатации;
• пульт управления, который содержит всего две кнопки – для включения и выключения. Он также обладает зашитой от влаги, что позволяет без проблем оставлять его под открытым небом, не накрывая ничем.

Малогабаритная мини буровая установка на воду обычно весит не более 30 килограмм, так что привезти ее на свой участок можно при помощи легкового автомобиля. Продается она уже в собранном виде, так что покупателю нужно будет лишь выбрать ровную площадку и правильно смонтировать аппарат. Уходит на это около часа времени, хотя при сложных грунтах можно провозиться и целый день. Но не стоит сильно спешить, потому что от качества установки будет зависеть очень многое.

Виды скважинных установок для бурения

Ручные устройства применяются, если водная жила залегает неглубоко, а почва на участке мягкая. В более сложных условиях используют агрегаты с простым механическим или электрическим приводом. Независимо от того, заводские они или самодельные, требования общие – иметь хорошую производительность, формировать в земле отверстия на большую глубину.

В зависимости от способа, который используется для прохода ствола, различают такие виды бурильных машин:

1. Ударно-канатные – состоят из прочного основания с рамой. К ней на гибком тросе прикреплены рабочие инструменты – желонка или долото. Простой и надежный вариант.
2. Шнековые агрегаты – оснащены винтом, который поднимает на поверхность грунт. Простые эффективные орудия, можно использовать только человеческую силу.
3. Роторные – используются технологии сухой проходки и с промывкой. Среди бурильных установок – самый сложный и производительный вариант.

Стартовый котлован для прокола методом гнб

4.1. Глубину стартового котлована определяют, учитывая расстояние от оси трубопровода до дна шахты. Все зависит от конструкции стыковых соединений и буровой установки.

4.2. На свободных участках стартовый котлован лучше проектировать с прямоугольным очертанием. Тогда, при необходимости, будет возможно увеличить длину монтажных секций трубопровода.

4.3. Основание котлована обязательно нужно планировать соответственно уклону будущей скважины. Нужно, чтобы основание было достаточно прочным, во избежание просадок оборудования. Основание под буровой установкой выполняется из щебня фракции 25-70, толщина которого составляет от 15 до 20 см. Затем выполняется уплотнение основы и укладка дорожных плит. Если котлован короткий, то 2 шт., а если длинный, то 3 либо заливается бетоном.

4.4. При проведении бурения практически всегда есть вероятность подтопления котлована. Поэтому в ходе строительства стартового котлована делается приямок для установки водяного насоса, чтобы откачивать воду. Это позволит постоянно держать дно котлована сухим и способным выдерживать нагрузку. Приямок обычно располагают в передней части котлована с правой стороны. Это место определяется уклоном основания котлована, что позволит отводить воду от выбуренной породы, накапливаемой слева от буровой установки.

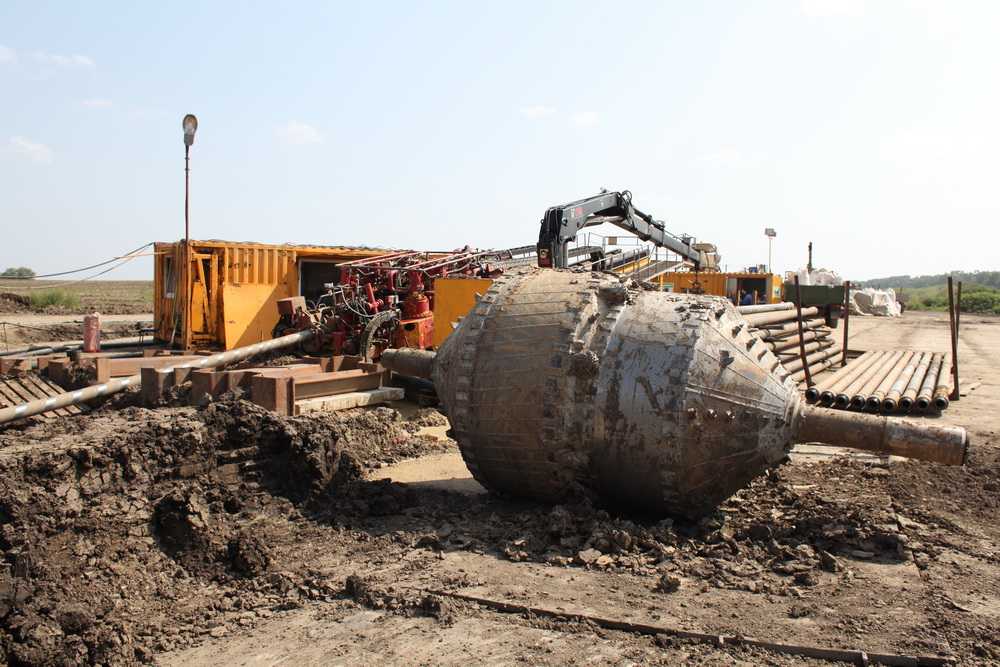

Расширение

На следующем этапе прокладки труб под дорогой необходимо провести расширение пилотного канала. Для этого производится демонтаж бурильной головки, а на её место устанавливают специальное устройство — риммер. Риммер — это конструктивный элемент, используемый при прокладке труб методом ГНБ, который выполняет функцию расширения пилотного канала. Стоит отметить, что риммер является расширителем обратного действия (он протягивается от выхода канала к его входу).

С учётом технологии бурения ГНБ, чтобы достичь необходимых показателей диаметра, расширение выполняется от одного до нескольких раз. Количество расширений зависит от того, каким диаметром должна обладать будущая скважина.

Горизонтальное бурение может выполняться и в тяжёлых условиях (плохая почва, обилие помех на пути бура и т. д.). В таком случае работы по расширению скважины выполняются до того, как в канал будут проложены необходимые коммуникации. Кроме этого, стоит отметить, что все работы должны выполняться с использованием охлаждающей жидкости. Это связано с тем, что геолокационная аппаратура является очень чувствительной к повышенным температурам. Прокол дороги — серьёзное мероприятие, которое должно быть продумано от начала и до конца.

Существует ещё один важный фактор, который стоит предвидеть — осыпание грунта. Прокол под дорогой методом ГНБ должен также учитывать то, что перед началом протягивания пластиковых или металлических труб в скважину их необходимо соединить. Конструкция должна быть надёжно соединена, иначе могут возникнуть проблемы. Далее при выключенном бурильном оборудовании выполняется стыковка кольцевого расширителя со штангами. Затем через вращающийся вертлюг стыкуют необходимую коммуникацию. Для стыковки потребуется специальный переходной элемент или другое возможное устройство.

Готовый канал должен быть шире трубы примерно на четверть

Если показатели давления внутри канала большие, то тогда бентонитовый раствор равномерно заполняет пространство между наружной стенкой трубы и внутренней стенкой скважины. После того как бентонитовый раствор затвердеет, исключается просадка почвы.

Нюансы бестраншейной прокладки канализации

Проведение работ по бестраншейному монтажу канализации имеет такие нюансы:

1. Перед началом прокладки мастера должны изучить схему прохождения подземных коммуникаций — водопроводов, систем стоков, ливневых лотков, труб газоснабжения. Если работы проводятся в черте населенных пунктов, то нужно узнать, на каком уровне находятся фундаменты зданий и сооружений, дно прудов и озер, туннели и линии метро. Это поможет рассчитать глубину бурения и траекторию трассы с точностью до сантиметра.
2. Для изготовления подземной скважины используется современное оборудование, которым управляют профессионалы с большим опытом. В зависимости от объема строительства арендуется мобильная техника на гусеничном или колесном шасси, стационарное модульное оборудование. Для обеспечения ее эффективной работы потребуется обустроить подъездные пути и места для стоянки вспомогательных механизмов.
3. Для каждого типа грунта подбирается нужный тип бурового раствора. От правильности выбора зависит, насколько прочными будут стенки скважины, ее устойчивость и долговечность.
4. При прокладке газопровода в канал затягиваются трубы разного диаметра. Внешняя оболочка выполняет функцию защиты внутренних коммуникаций от контакта с влагой и давления грунта.
5. В процессе бурения пилотной скважины и ее последующего расширения образуется большой объем воды, загрязненной бентонитом и землей. Для ее откачки и последующей очистки потребуется насосная станция и искусственный пруд-отстойник.
6. В зависимости от особенностей почвы и транспортируемых по трубам веществ выбирается материал, имеющий наилучшую устойчивость к воздействию внутренних и внешних факторов.

Основные типы оборудования малогабаритной техники

Существует достаточно разных видов конструкций для пробивания скважин, мы предлагаем ознакомиться с самыми распространенными:

1. Установки для ударно-канатного бурения. Это устройство имеет следующие особенности:  достаточные размеры и масса, простой принцип действия: грунтовый слой пробивается посредством тяжелого груза, который чаще всего состоит из заточенной на конце толстостенной трубы. Обязательна своевременная прочистка трубы от остатков грунта. Оборудование необходимо оснастить не ручным блоком, а электрической лебедкой для облегчения поднятия всего массива (от 100 кг).
2. Мини-установки шнекового типа – один из самых популярных видов, облегчающий проведение работы. Конструкция же в силу своих особенностей, получается массивнее и сложнее. Требуется наличие рамы повышенной прочности с широким основанием. Главный рабочий инструмент (шнек) вкручивается в землю, потом достается для очистки от грунта.

Для того чтобы облегчить подъем, во втором случае также требуется электрическая лебедка.

Все установки для бурения артезианской скважины можно собрать самостоятельно. Учитывая практические советы и видео от профессионалов, процесс не станет предельно сложным.

Сборка техники для ударного бурения

Если выбор падает именно на такую конструкцию, то процесс сборки такой:

Сооружение разборной станины, предназначенной для удобства и переноски

Важно обеспечить необходимый уровень прочности, устойчивости к коррозии и деформации под действием тяжести. Материал для изготовления мини-конструкции – стальные трубы, как это показано на видео.
Ударный стакан делается из толстостенной трубы размерами до 1,5 метров и весом 80-100 кг. Снизу кромка обтачивается или оснащается зубцами для лучшего проникновения в грунт, сверху же необходимо пробурить отверстия для прочного закрепления патрона на конструкции.
Обустройство желонки, посредством которой скважина чистится от накоплений грунта, обязательно на любой установке

Устройство проще купить в готовом виде, чем делать самостоятельно.
Подъемным механизмом выступает обустроенный блок в самом верху станины, либо лебедка электрического типа, закрепленная на раме. Электроподъемник облегчает процессы и стоит подумать над приобретением инструмента.

Снизу кромка обтачивается или оснащается зубцами для лучшего проникновения в грунт, сверху же необходимо пробурить отверстия для прочного закрепления патрона на конструкции.
Обустройство желонки, посредством которой скважина чистится от накоплений грунта, обязательно на любой установке. Устройство проще купить в готовом виде, чем делать самостоятельно.
Подъемным механизмом выступает обустроенный блок в самом верху станины, либо лебедка электрического типа, закрепленная на раме. Электроподъемник облегчает процессы и стоит подумать над приобретением инструмента.

Сам процесс работы простой: отверстие пробивается ударным стаканом, а затем вынимается грунтовый слой посредством желонки. Несложно, но как показано на видео, работы достаточно тяжелы и утомительны.

Оборудование для шнекового бурения

Такая малогабаритная техника для обустройства скважины под воду считается самой популярной. При всей простоте изготовления, конструкция имеет достаточный запас прочности и работает даже на сложных грунтах. Как сделать:

1. Для изготовления бура берется труба, диаметр которой не должен быть менее 10 см. Верхняя часть оснащается наружной резьбой, нижняя – наварным шнеком диаметром 20 см (достаточно 3-4 винтов). Чтобы облегчить процесс врезания в грунтовый слой, мастера доваривают на нижний виток шнека 2 ножа, как это показано на видео.
2. После приваривается рукоятка для вращения установки. Приварка происходит к муфте из металла, резьба которой полностью соответствует резьбе на удлиняющихся секциях. Приваривать нужно пару ручек длиной 70-100 см.
3. Для непрерывности процесса нужны удлиняющие штанги, изготовить которые нужно с запасом.
4. Подъемный механизм для шнековой части делается так: верхняя перекладина оснащается отверстием для удлинителей шнека и крепится блочок ручного управления либо электрическая лебедка.

Сам процесс выглядит так: с помощью ручек мини-установка для бурения закручивается в грунтовый слой примерно на глубину до полуметра, затем достается посредством лебедки и чистится от налипшей земли. Как только это становится необходимо, добавляются удлиняющие штанги и процесс не заканчивается, пока не будет достигнут водоносный слой.

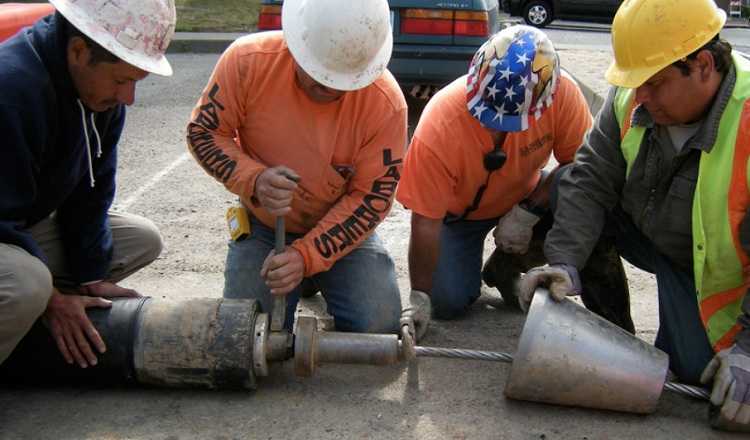

Монтаж труб методом прокола

Грунты, в которых используют метод прокола трубопроводов, как правило, являются глинистыми и суглинистыми. Такой способ позволяет проводить трубы с сечением до 600 мм. Расстояние, на которое можно проложить конструкцию с помощью этого варианта, доходит до 60 м. В результате такой проводки почва уплотняется вокруг трубы в круговом направлении. Сила, которая необходима для осуществления прокола, равняется показателю от 150 до 3000 кН. Это усилие производится благодаря специальной технике. Наиболее распространён вариант осуществления прокола с помощью гидравлического домкрата.

В большинстве случаев для уменьшения трения и сопротивления в почве на трубу надевают конусообразный наконечник, основание которого выступает примерно на 2 см по отношению к самой трубе. Если трубопровод имеет небольшое сечение, то тогда применение такого наконечника необязательно. В таком случае прокол обеспечивается самой трубой.

Для прокола грунта на трубу надевается специальный наконечник

Скорость прокола, как правило, колеблется от 4 до 6 м/ч. Она зависит от особенностей почвы и оборудования, которое применяется при этом варианте бестраншейной прокладки. В некоторых случаях для увеличения скорости движения трубы используют вибрацию, которая вместе с усилием домкрата позволяет продвигаться через грунт со скоростью от 20 до 40 м/ч.

Помимо этого, есть ещё один вид прокладки труб проколом, который используют в тех случаях, когда почва легко размывается водными потоками. Этот метод называют гидропроколом. Такая прокладка выполняется с помощью потока воды. Направленный поток разрушает почву и образует колодец, в который помещают коммуникацию.

Назначение и основные достоинства метода ГНБ

Метод горизонтально направленного бурения на сегодняшний день считается очень востребованным. В первую очередь — это связано с тем, что использование такого метода позволяет снизить финансовые затраты по прокладке трубопровода в 2,5–3 раза.

Рассмотрим основные задачи, которые выполняются посредством этого способа:

• прокладка труб, которые будут выполнять функцию защитного футляра (кожуха) для различных силовых кабелей;
• технология ГНБ позволяет провести бестраншейный монтаж трубопроводов, которые транспортируют питьевую воду или стоки.

ГНБ прокол под дорогой или другим инженерным сооружением позволяет сохранить природный ландшафт, что также является важным достоинством. Рассмотрим другие преимущества ГНБ:

• помимо финансовых расходов, снижаются и трудозатраты, так как основную работу выполняет специальная техника;
• с помощью ГНБ прокола можно проложить трубопровод или кабельный канал не только под транспортными путями, но и под водоёмами.
• для такой работы не требуется большое количество человек. Как правило, достаточно небольшой бригады, состоящей из 3–5 человек.

Для выполнения таких работ не требуется много места, а окружающий ландшафт не будет испорчен

Бурение горизонтальных скважин по праву можно считать уникальным способом, технология которого исключает нанесения вреда окружающей среде и снижает трудозатраты, а также денежные расходы.

Преимущества бестраншейного способа прокладки

Несмотря на все вышесказанное, стоит отдельно сгруппировать все положительные моменты, касающиеся вопроса прокладка водопровода ГНБ. Итак, к преимуществам использования данного метода, а не открытой прокладки, относится:

• отсутствие нужды перекрывать при проведении работ автомобильные, пешеходные и велосипедные дороги;
• снижение финансовых затрат по причине ненужности проведения дополнительных раскопок траншеи, если водопровод необходимо установить на глубине превышающей несколько метров;
• не требует проведения работ по созданию водоотлива, когда на месте установки наблюдается высокий уровень грунтовой воды;
• в процессе укладки нет необходимости в создании песчаного основания для укладки трубы;
• не нужно использовать уплотнение из песка, так как трубы не засыпаются, а устанавливаются непосредственно в земле на необходимой глубине;
• работы по благоустройству прилегающей территории требуются минимальные;
• отсутствует необходимость производить вырубку зеленых насаждений.

Соответственно, метод, в котором используется бестраншейная прокладка водопроводных труб, является великолепной альтернативой варианту открытой прокладки коммуникаций, при котором значительно уменьшается время выполнения работ, а также финансовые затраты.

И если экономическая составляющая описываемого метода настолько очевидна, то есть ли серьезные причины отказаться от использования современных технологий?

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

• Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
• Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
• Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками — оборудование

• Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
• После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
• Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
• В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.
