Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

масло, которое заливают в цилиндр, является рабочей жидкостью;
рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
первоначальное усилие создается с помощью ручного, плунжерного насоса;
чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

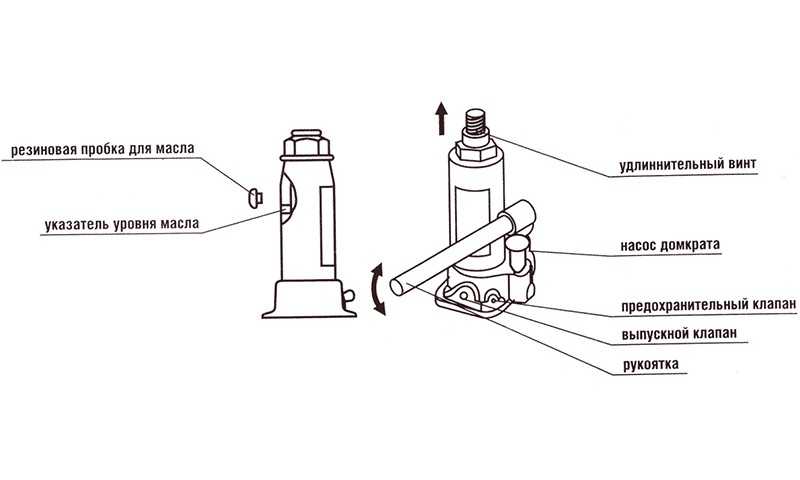

Схема бутылочного домкрата

Гидравлические установки

Установки питания гайковертов и оборудования затяжки болтов

Общая информация

Установки HII предназначены для питания ручного оборудования, требующего высоких механических усилий:

в системах гидравлической затяжки;
в тензорных домкратах;
для привода гидравлических гайковертов.

Болты и гайки, особенно больших размреов, требуют значительных усилий для монтажа или демонтажа. Гидроустановки HII работают по принципу усилителя давления. Воздух низкого давления от компрессора или пневмосети давит на поршень большой площади, плунжер малой площади вытесняет рабочую жидкость под высоким давлением. Настроить установку по давлению просто: достаточно отрегулировать с помощью редуктора давление воздуха от пневмосети. Мягкая расходно-напорная характеристика насосов HII обеспечивает простоту конструкции установки за счет отсутствия байпасных клапанов и систем циркуляции гидравлической жидкости. Это позволяет сделать гидроустановки HII как в стационарном, так и в мобильном исполнении для работы в полевых условиях.

Характеристики

Тип привода: пневматический, ручной (до 1000 бар);
Диапазон давлений от 0 до 5000 атм (1-500 МПа);
Диапазон производительностей: 0 — 10 л/мин (100 л/мин max);
Максимальная производительность для каждой модели различна и зависит от режима эксплуатации;
Питание пневматического привода: промышленный безмасляный воздух, азот 5-10 атм (0,5-1,0 МПа);
Специальные исполнения приводов: питание от попутного нефтяного газа, метана и проч;
Регулировка по давлению: плавная, бесступенчатая, высокой точности, в широком диапазоне рабочих давлений;
Регулировка подачи: плавная, бесступенчатая, средней точности, в широком диапазоне подач.

Преимущества

Не загрязняют перекачиваемую жидкость — идеальны для привода гидравлического оборудования с высокими требованиями по чистоте гидравлической жидкости;
Идеальны для задач длительного статического поддержания постоянного давления — эффективнее аналогов с электрическим приводом в десятки, сотни раз;
Не нагревают гидравлическую жидкость в любых режимах работы — не требуют теплообменника;
Не требуют байпасного клапана, перепускного клапана для регулировки по давлению;
Неограниченное количество циклов пуска, останова — идеальны для работы в режиме жестких циклических нагрузок;
Стойки к гидроударам;
Очень широкая, очень плавная, очень простая регулировка подачи и давления нагнетания в широком дапазоне от нулевых до максимальных значений;
Никакой электрики;
Пожаро- и взрывобезопасны;
Стойки к длительной работе в режиме к сухого хода;
Компактные и легкие — мобильное решение.

Ограничения

Не предназначены для перекачки загрязненных жидкостей, жидкостей с механическими примесями — требуется установка механического фильтра на входе;
Существенные ограничения по максимальной производительности;
Существенно дороже аналогичных решений с электроприводом для задач питания гидропривода вращения — там где требуется постоянная высокая производительность насоса (более 10 л/мин);
В процессе работы установки перекачиваемая жидкость не нагревается — возможны ограничения по применению при низких температурах окружающей среды.

Типы перекачиваемых сред

Индустриальные масла;
Гидравлические масла;
Авиационные масла;
Минеральные масла;
Синтетические масла;
АМГ;
МГЕ;
Веретенка;
Тормозная жидкость;
скайдрол;
Эмульсии;
Гидравлические жидкости на силиконовой основе.

Важно: при давлении выше 1000 бар некоторые гидравлические жидкости затвердевают. Проконсультируйтесь с поставщиком вашей жидкости при работе на сверхвысоких давлениях

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Важно!
Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

По какому принципу работает гидравлический домкрат снизу?

Ответить

Проверено

161,7 тыс.+ просмотров

Подсказка: Гидравлический домкрат — это устройство, которое используется для подъема груза и управляется гидравлическим управлением. При приложении небольшого давления к меньшему цилиндру давление будет равно передано большему цилиндру через несжимаемую жидкость. Теперь больший цилиндр испытает эффект увеличения силы.

Полное пошаговое решение: Гидравлический домкрат Работа основана на принципе Паскаля.

Примечание: Принцип Паскаля, также называемый законом Паскаля, в механике жидкости (газа или жидкости), утверждение, что в жидкости, находящейся в состоянии покоя в закрытом сосуде, изменение давления в одной части передается без потерь на каждую часть жидкости и к стенкам сосуда.

Недавно обновленные страницы

Какой элемент обладает наибольшим радиусом атомов А 11 класс химии JEE_Main

Высокоэффективный метод получения бериллия 11 класс химии JEE_Main

Какой из следующих сульфатов имеет наибольшую растворимость 11 класс химии JEE_Main

Среди металлов Be Mg Ca и Sr группы 2 химии класса 11 JEE_Main

Какой из следующих металлов присутствует в зеленой маркировке класса 11 химии JEE_Main

Для предотвращения окисления магния в электролите химии класса 11 JEE_Main

Какой элемент обладает наибольшим радиусом атомов А 11 класс химии JEE_Main

Высокоэффективный метод получения бериллия 11 класс химии JEE_Main

Какой из следующих сульфатов имеет наибольшую растворимость 11 класс химии JEE_Main

Среди металлов Be Mg Ca и Sr группы 2 химии класса 11 JEE_Main

Какой из следующих металлов присутствует в зеленой маркировке класса 11 химии JEE_Main

Для предотвращения окисления магния в электролите химии класса 11 JEE_Main

Актуальные сомнения

Важные моменты при выборе домкрата тензорного

Домкраты тензорные являются неотъемлемой частью автомобильного инструмента и применяются для подъема и удержания автомобилей при проведении ремонтных и технических работ. При выборе домкрата тензорного следует учитывать ряд важных моментов, которые обеспечат безопасность и удобство использования.

Грузоподъемность: Одним из основных критериев при выборе домкрата тензорного является его грузоподъемность. Необходимо учитывать вес автомобиля и подбирать домкрат соответствующей грузоподъемности. При этом рекомендуется выбирать домкрат с небольшим запасом грузоподъемности, чтобы быть уверенным в его надежности.

Высота подъема: Высота подъема домкрата тензорного также важна при выборе. Необходимо учитывать высоту автомобиля и уровень доступности рабочих мест, чтобы обеспечить комфортное и безопасное проведение работ.

Компактность и переносимость: Одним из преимуществ домкратов тензорных является их компактность и переносимость

При выборе стоит обратить внимание на размеры и вес домкрата, чтобы он занимал минимум места в багажнике автомобиля и был легким для транспортировки.

Материал и качество исполнения: Домкраты тензорные могут быть изготовлены из различных материалов. Рекомендуется выбирать домкраты с корпусом из прочного и надежного материала, такого как сталь или алюминий

Также следует обратить внимание на качество исполнения, чтобы домкрат был долговечным и надежным.

Дополнительные функции и оснащение: Некоторые домкраты тензорные могут обладать дополнительными функциями, такими как удлиненная рукоятка для удобного манипулирования, защита от перегрузки или плавная регулировка высоты подъема. При выборе стоит учитывать наличие и необходимость этих функций.

Учитывая эти важные моменты, можно подобрать подходящий домкрат тензорный, который будет удобен в использовании и обеспечит безопасность при проведении работ с автомобилем.

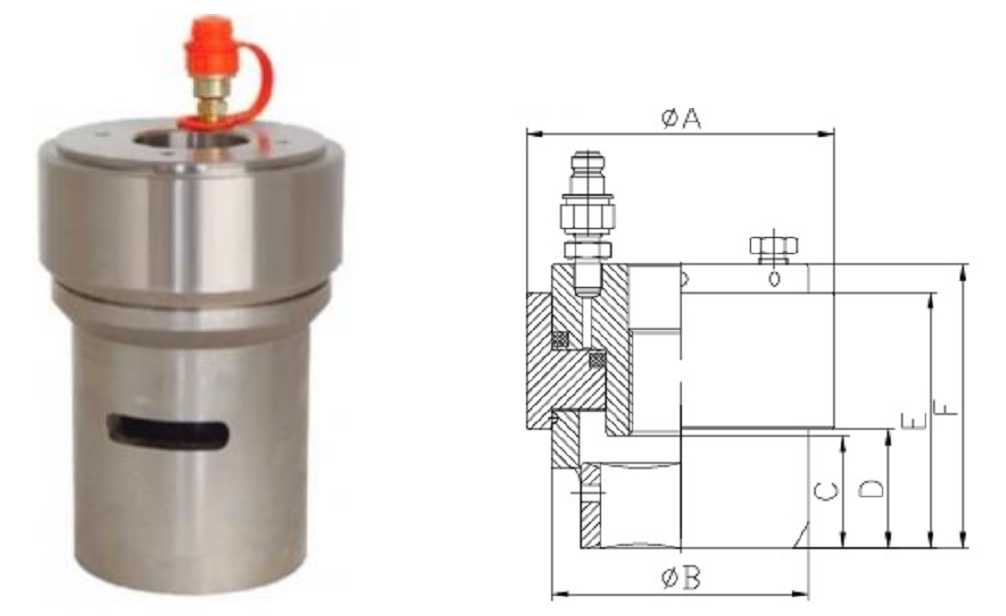

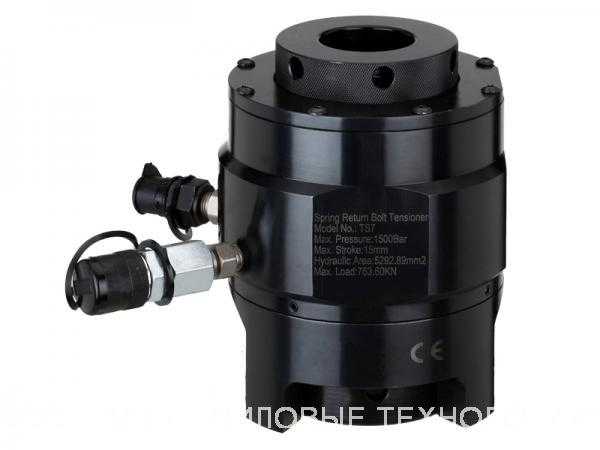

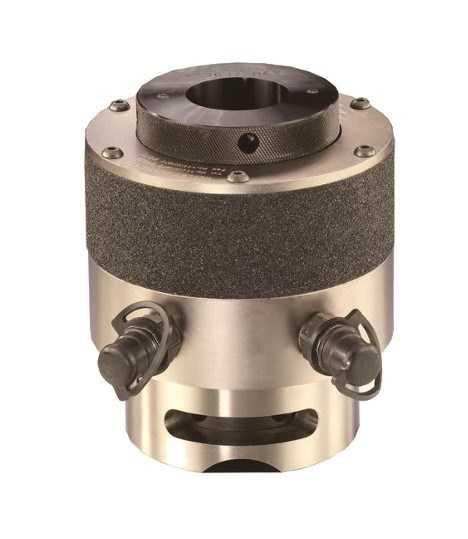

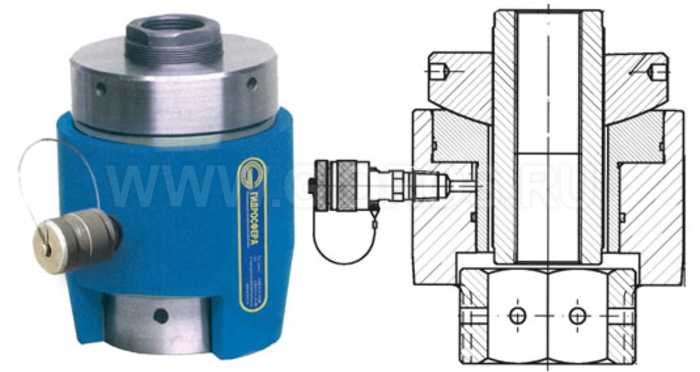

Тензорный домкрат или шпильконатяжитель, принцип работы.

Что собой представляет натяжение болта? Под натяжением подразумевают прямое осевое растяжение болта, чтобы он мог достичь предварительной нагрузки. В процессе растяжения устраняются все возможные неточности, связанные с трением.

Чтобы достичь нужного уровня натяжения, необходимо обеспечить наличие длинных болтов и гаек, с более широкой опорной поверхностью. Выполнение натяжения, возможно, если используется съемное оборудование или тензорный домкрат, предназначенный для натяжения болтов и гидравлических гаек.

Определить уровень предварительной нагрузки можно путем вычислений:

Предварительная нагрузка = ПрН – ПН, где

ПрН – значение приложенной нагрузки;

ПН – потери в нагрузке.

Что подразумевают под потерями в нагрузке, и когда они возникают

Под потерей нагрузки стоит понимать меньшую длину болта, которая была вызвана рядом различных факторов. К перечню причин потери длины изделия относят:

изменение или деформация резьбы при механическом вмешательстве;
радиальное расширение гайки;
погружение гайки в основу поверхности соединения.

Используется величина потери нагрузки при вычислении приложенной нагрузки. Определив значение потери, его добавляют к величине предварительной нагрузки. В свою очередь, последняя, зависит от уровня приложенной нагрузки, и возникших потерь.

Производители продукции указывают значения давления и нагрузки. Но стоит понимать, что определенные величины являются предельными, и их нельзя превышать. Специалисты, эксплуатирующие тензорный домкрат, рекомендуют пользоваться только 80% от указанных значений. В этом случае, эксплуатация будет безопасной и надежной, а оборудование не будет работать на грани производительности, тем самым срок службы его продлится.

Как правильно выполнить натяжение болтов

Применяя тензорный домкрат, предоставляется возможность втянуть два и более крепежных элемента, за один процесс. Оборудование в определенной последовательности соединяется шлангом с давлением высокого уровня, тем самым образуется единый насосный агрегат. Таким образом, все крепления достигают единого уровня нагрузки, и равномерно зажимают крепеж.

Этапы проведения натяжения

Операция по натяжению болтов осуществляется в несколько этапов:

Этап 1 – тензорный домкрат надевается на крепление.
Этап 2 – натяжение происходит под гидравлическим давлением.
Этап 3 – опускание гайки на основу соединения.

Этап 4 – уменьшение давления до минимума, снятие инструмента.

По итогам вкручивания болту характерны особенности пружины. После фиксации болт натянут, и пытаясь приобрести изначальную длину, зажимает рабочую поверхность между основой и гайкой.

Ситуация с натяжением менее 100%

Установить одновременно устройство на все болты не всегда возможно. В связи с этим, принято использовать два источника давления-натяжения. Данные требования необходимы, чтобы учесть потерю нагрузки в прежде затянутых болтах, в процессе затяжки оставшихся элементов.

Схема натяжения 100% – все болты затягиваются в один момент

Схема по методике натяжения менее 50% – часть ботов затягивается одновременно, после чего устройство перемещается на не затянутые крепежи для проведения последовательного натяжения.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

бутылочный и подкатной;
зацепной;
ромбовидный;
гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Обратите внимание!
Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

На заметку!
Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!
С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Применение домкратов тензорных в автомобильной отрасли

В автомобильной отрасли домкраты тензорные являются одним из неотъемлемых инструментов. Они представляют собой специальные устройства, которые позволяют поднимать автомобили для проведения различных работ. Благодаря своим особенностям, домкраты тензорные обладают рядом преимуществ по сравнению с традиционными домкратами.

Одним из главных преимуществ таких домкратов является их высокая грузоподъемность. Она позволяет безопасно поднимать самые тяжелые автомобили, включая грузовики и автобусы

Это особенно важно при выполнении ремонтных работ, когда необходимо обеспечить надежную и безопасную поддержку автомобиля

Домкраты тензорные также отличаются возможностью регулировки высоты подъема

Это позволяет поднимать автомобиль до определенного уровня, что может быть критически важно при проведении сложных ремонтных работ под днищем автомобиля. Благодаря этому преимуществу, домкраты тензорные позволяют избежать повреждения автомобиля и обеспечить лучший доступ к различным узлам и деталям

Еще одной важной характеристикой домкратов тензорных является их прочность и надежность. Они изготавливаются из высококачественных материалов, что позволяет им выдерживать большие нагрузки и обеспечивает долгий срок службы

Домкраты также обладают гидравлическим механизмом подъема, который обеспечивает плавность и точность в процессе работы.

Применение домкратов тензорных в автомобильной отрасли имеет широкий спектр возможностей. Они широко используются в автосервисах и гаражах для выполнения ремонтных и обслуживающих работ. Домкраты позволяют опускать и поднимать трансмиссию, двигатель и другие узлы автомобиля для проведения ремонта. Они также используются для замены и ремонта колес, а также для проведения диагностических и обслуживающих работ.

В заключение, домкраты тензорные являются неотъемлемым инструментом в автомобильной отрасли. Их преимущества, такие как высокая грузоподъемность, регулируемая высота подъема, прочность и надежность, делают их незаменимыми для проведения ремонтных и обслуживающих работ на автомобилях различных классов. Благодаря использованию домкратов тензорных, автосервисы и гаражи могут обеспечить безопасный и эффективный процесс обслуживания автомобилей.
