Открытые и закрытые дренажные системы

Расчетная нагрузка объема сточных вод

Точечный дождеприемник не справляется с нагрузкой

Расчетная нагрузка (кН/тнн)	Размеры дождеприемника (мм)	Места установки
250/25	Четырехугольные 925×480×95, 915×570×120 Цилиндрические 870×120х600	Автомагистрали, пром. зоны. АЗС.
125/12,5	634×414×95, 943×473×100	Дворы, автодороги, тротуары.
50/5	690×470×120	Тротуары, пешеходные зоны, дворы
15/1,5	456×460×60	Тротуары, индивидуальные участки.
150/15	Четырехугольные 910×570×120 Цилиндрические 870×120×600	Пешеходные зоны, дворовая территория

Технические характеристики дождеприемников

Габариты дождеприемника рассчитывается на основе объема вод, поступающих за сутки в систему ливневой канализации. В том числе учитывают:

• результаты геодезических изысканий: состав грунта, уровень грунтовых вод и промерзания почвы;
• площадь территории, с которой отводятся стоковые воды;
• коэффициент водопоглощения, максимальные показатели допустимых нагрузок на покрытия;
• уровень снегового покрова и интенсивность атмосферных осадков в данной местности.

Но, поскольку каждый сезон подбрасывает нам сюрпризы в виде аномальных погодных явлений, рекомендуем выбирать модель, немного превышающую расчетные параметры. В случае превышающих норму осадков предусмотрительность спасет участок от затопления.

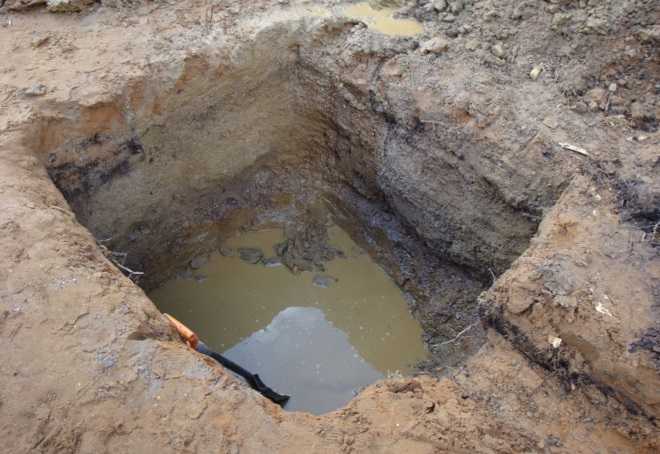

Риски грунтовых вод

Грунтовым водами называют подземный водоносный слой, который расположен поблизости к поверхности земли. УГВ меняется, но не значительно – подниматься или опускаться в зависимости от сезона и количества осадков. Если уровень высокий возникает ряд проблем при обустройстве канализации и других работах связанных с разработкой почвы:

• Разрушение конструкции уличного туалета.
• Появление неприятного, застойного запаха.
• Риск развития кишечных инфекций, так как фекальные массы способны проникать в источники питьевой воды.
• Уменьшение срока эксплуатации труб, находящихся под землей, особенно если они металлические.
• Риск размытия стенок выгребной ямы.
• Если септик установлен не по нормам, возможно его выталкивание из земли при повышении УГВ.
• Талые воды способны просачиваться в выгребную яму и все эти стоки проливаются на участке, что становиться проблемой, в том числе экологической.
• Разрушение даже герметичной конструкции септика или ЛОС (локальная очистная станция), так как вода будет давить на стенки и тем самым образуются микротрещины.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

• Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
• При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
• При строительстве на болотистой почве.

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы

Статья по теме: Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Важность и необходимость дренажной системы

Необходимость установки дренажных систем своими руками на участке под строительство дома и вокруг

Вот почему нужно со всей ответственностью отнестись к решению данного вопроса, в противном же случае последствия от недооценки важности дренажа вокруг дома без труб своими руками могут быть катастрофическими. Ведь всем известно, какие серьезные проблемы могут создать грунтовые воды и сильные дожди

И к ним, прежде всего, относятся:

• регулярные подтопления, которые приведут к разрушению фундамента, вследствие чего на стенах дома появятся трещины и произойдет перекос оконных и дверных проемов
• постоянное затопление цокольного этажа, подвала дома и фундамента вокруг него, станет причиной повышенной сырости в доме, стены которого покроются грибком и черной плесенью;
• чрезмерно увлажненная почва станет рыхлой и неустойчивой, а встроенные в нее тропинки, дорожки вокруг дома, бассейны и другие хозяйственные строения будут выталкиваться из нее и разрушаться;
• садовые деревья, цветы и другие культурные растения, постоянно находясь на переувлажненной почве, будут страдать от излишней влаги и нарушения воздухообмена, что станет причиной их гибели;

И это только прямые последствия от излишней влажности почвы, которые, к сожалению, без сноса дома уже исправить нельзя. Поэтому перед тем, как приступить к возведению фундамента и обустройству земельного участка вокруг него, нужно обязательно позаботиться об установке на нем качественной осушительной системы. Тем более, что сделать дренаж можно и своими руками, ведь это отнюдь не дань моде или мимолетный каприз, а очень важная необходимость.

Система дренажа – это важнейший элемент обустройства земельного участка. Все работы по сооружению водоотводных систем не являются чрезвычайно сложными, поэтому их вполне можно провести своими руками и без привлечения профессиональных строителей.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

• механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
• гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Закрытая система

Данная конструкция состоит из ряда труб, пролегающих глубже уровня промерзания грунта, которые соединены с дренажным колодцем.

Что нужно сделать, чтоб соорудить закрытый дренаж:

1. Создать план конструкции. Перед прокладыванием труб, необходимо проработать их оптимальный маршрут. Они должны располагаться вдоль зданий и между стволов деревьев (не менее 2,5 м). В нижней позиции плана отмечается дренажный колодец.
2. Далее необходимо разметить участок посредством, колышек со шпагатом, как указано на плане.
3. Следующим шагом выкапываются траншеи.
4. Дно канав засыпается песком до 15 см и заливается водой. Утрамбовывать не нужно. Таким образом создается песчаная подушка с уклоном верхней кромки до 2 мм на 1 м до дренажного колодца.
5. Далее следует застелить геотекстилем (оставив края до 30 см) и засыпать гравием (до 10 см) для фильтрации.
6. И только теперь прокладываются трубы. Идеальным решением станут гофрированные изделия из полимера. Защитить их от или поможет слой геотекстиля на поверхности трубы. Если это магистральная труба, то диаметр ее должен быть не менее 100 мм; а для вспомогательной будет достаточно 75 мм. Укладку рекомендуется проводить елочкой с колодцами-пескоуловителями на поворотах трасс.
7. Пространство канав следует обязательно заполнить гравием для фильтрации (ниже уровня земли до 30 см).
8. Укрыть конструкцию оставленными краями геотекстиля и засыпать грунтом.

Что предпочтительно укладывать?

Наиболее предпочтительными являются дренажные трубы с кокосовым фильтром.

Кокосовая койра, в которую оборачивается сверхпрочная дренажная труба, обладает рядом преимуществ по сравнению с другими материалами, такими, как термоскрепленный геотекстиль, а именно:

• благодаря оригинальной 3D структуре, практически исключается заливание, так кокосовый фильтр исключает попадание в систему, разных по размеру, частиц грунта;
• во время монтажа нет необходимости дополнительной засыпки щебнем;
• трубы с кокосовым фильтром обладают повышенной устойчивостью к температурным перепадам и воздействию химикатов;
• кокосовая койра заметно улучшает гидравлические свойства дренажных труб;
• безопасна с экологической точки зрения.

Далее подробно рассмотрено, как высчитать, на какую глубину закладывается система, на какую глубину прокладывать дренаж разных типов, и как произвести предварительный анализ участка.

Как понять, что дренаж необходим на участке?

Опытные инженеры, строители считают, что дренаж должен быть на участке всегда, как часть общей системы водоотлива, в которую обязательно должны входить водосток и линевка. Основные показания установки дренажа:

• Непроницаемый грунт, например, глинистый.
• Высокий уровень грунтовых вод.
• Низинное расположение участка относительно других.

Если территория находится на ровной местности отказываться от обустройства дренажной системы не стоит. Чтобы излишние воды уходили, участок должен иметь небольшой уклон. Иначе в период выпадения большого количества осадков или таянии снега вода будет просачиваться в грунт, что может привести к переувлажнению почвы и как следствие к загниванию корневой части насаждений. Сильный уклон участка, способствует быстрому удалению лишней воды, но и приводит к вымыванию верхнего плодородного слоя. Поэтому без устройства дренажа, на местности с большим перепадом высоты, обойтись нельзя.

Если владелец участка продолжает сомневаться в необходимости установки инженерной конструкции, то ему следует провести простой эксперимент. Нужно вырыть яму глубиной 30–40 см на самом возвышенном участке. Если на дне в сухую погоду соберется вода, то необходимо обустраивать дренаж.

Невозможно обойтись без дренажной системы на территории, где присутствует искусственные покрытия: дорожки, выложенные плиткой; заасфальтированные площадки, занимающие большую площадь. Бетонное, асфальтное покрытие будет препятствовать естественному оттоку влаги.

Важно! Песчаная подушка не сможет впитать большое количество воды, которая просачивается через швы в случае ливневых дождей и тем более не поможет справиться с грунтовыми водами

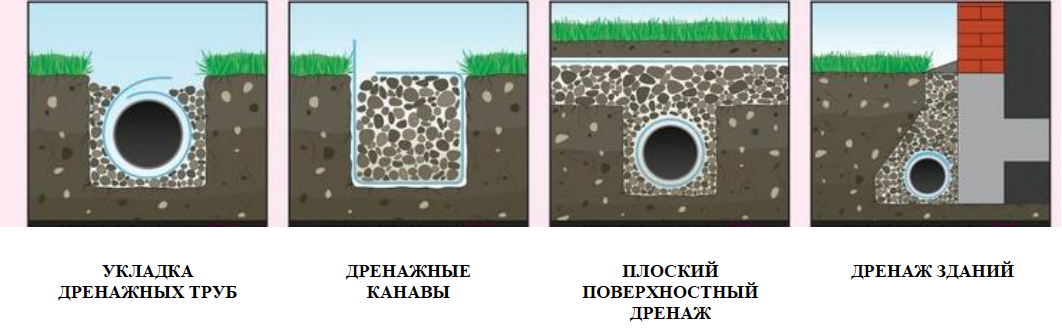

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

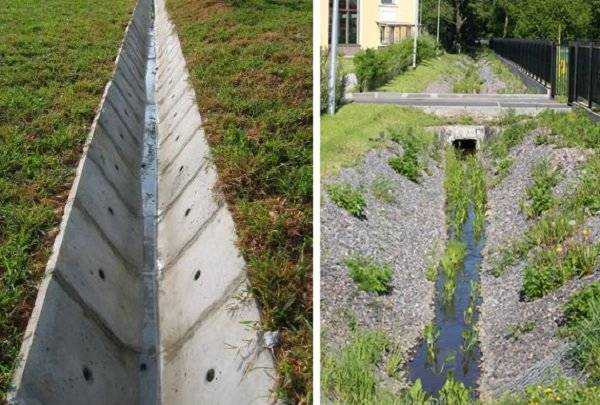

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

• локальный способ
• создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

• в самой нижней точке территории участка;
• на участках с пологой поверхностью – например, перед крыльцом;
• во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

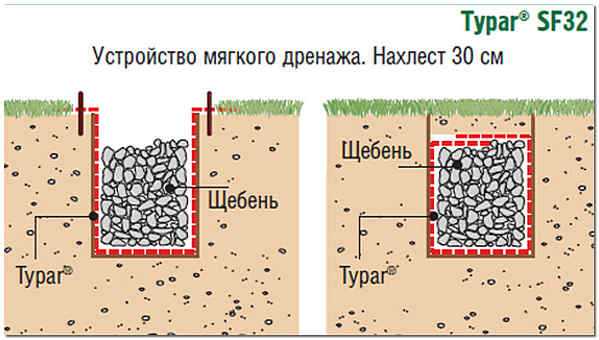

Как сделать мягкий дренаж

Отказываться от использования перфорированных дренажных труб в системе водоотведения приходится по разным причинам. Самая распространённая – незначительное содержание воды в почве. В этом случае объёмный сток попросту не нужен.

Иногда планировка или рельеф местности просто не позволяют выдержать прямую линию даже на коротком участке траншеи. Нехватка денежных средств также может заставить упростить водоотвод.

Щебёночный дренаж участка в строительной практике – явление не особенно редкое. За счёт отсутствия труб стоимость такой системы водоотведения снижается. Её устройство намного проще: достаточно проследить только за правильным уклоном самих траншей, выравнивать трубы уже не приходится.

Дренаж из щебня без труб можно устроить двумя способами:

Выбор способа зависит от конкретной ситуации: финансовой стороны, типа почвы, скорости, с которой необходимо выполнить дренажную систему, и множества других факторов.

А можно ли обойтись без щебня?

Таким вопросом владельцы земельных участков задаются довольно часто. Обычно это случается по двум причинам. Сама цена щебня, особенно на пике строительного сезона, может быть довольно высокой. Доставка материала в труднодоступные и/или отдалённые районы – ещё один финансовый Эверест для многих.

Можно ли устроить дренаж без щебня и гравия? Ответ на этот вопрос – положительный. Но если совсем без дренажа обойтись нереально, то придётся позаботиться об альтернативах.

Одна из них – это дренажные трубы без щебня. Но просто так зарыть трубы в землю не получится. Специальные отверстия для стока воды засорятся практически сразу, и вместо дренажной системы получится её отсутствие. Для исключения такой ситуации трубы обязательно должны быть обёрнуты геотекстилем.

Такой вариант позволяет создать временную систему водоотвода. Прослужит она относительно недолго в сравнении с щебёночным, но на какое-то время «водяная» проблема будет решена.

Существует и другая альтернатива – дренажная система без щебня и труб из подручных материалов.

1. Засыпной. Траншеи заполняются битым кирпичом, осколками бетона, кусками застывшего цементного раствора, вынутыми из земли камнями. Без геотекстиля такая система очень быстро заиливается, с применением геоткани процесс засорения стока замедляется.
2. Дренаж из пластиковых бутылок. Если на вашем участке или у соседей такого «добра» достаточно, его действительно можно использовать для отвода воды. В подготовленные траншеи нужно продольно уложить крупные бутылки с завёрнутыми крышками. Сверху сначала положить дёрн, снятый при копке траншей, и только потом – слой земли. Дренаж происходит в пространстве между бутылками.

3. Фашинный. Для его устройства потребуется длинный хворост, связанный в пучки диаметром около 30 см. Это и есть фашины. Их удобно делать на козлах, для вязки лучше использовать проволоку или капроновые шнуры. Самые длинные элементы помещаются в центр пучка, короткие – по краям.

4. Жердяной. При таком способе в готовые траншеи сначала устанавливают палочки-распорки, а на них укладывают достаточно длинные сучья, стволы молодых деревьев. Лучше брать хвойные породы, они более устойчивы к неизбежному размоканию. Весь материал нужно очищать от коры.
5. Из досок. Даже такая система дренажа возможна. Для её устройства подходящие доски укладывают в траншею так, чтобы в сечении получился треугольник вершиной вниз. Если под рукой имеется мох, рекомендуется уложить его на дощатый слой перед засыпкой грунта. Такая прослойка отлично выполнит фильтрующую роль.

У подобных систем водоотведения совершенно непредсказуемый срок службы, который зависит от качества почвы, её уровня влажности и исходного состояния самих материалов. Зато они почти не требуют финансовых затрат и относительно просты в исполнении.

Если по каким-то причинам вы не можете устроить на своём участке стандартную дренажную систему с трубами и щебнем, выбирайте подходящий альтернативный вариант. Главное, чтобы цель была достигнута.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

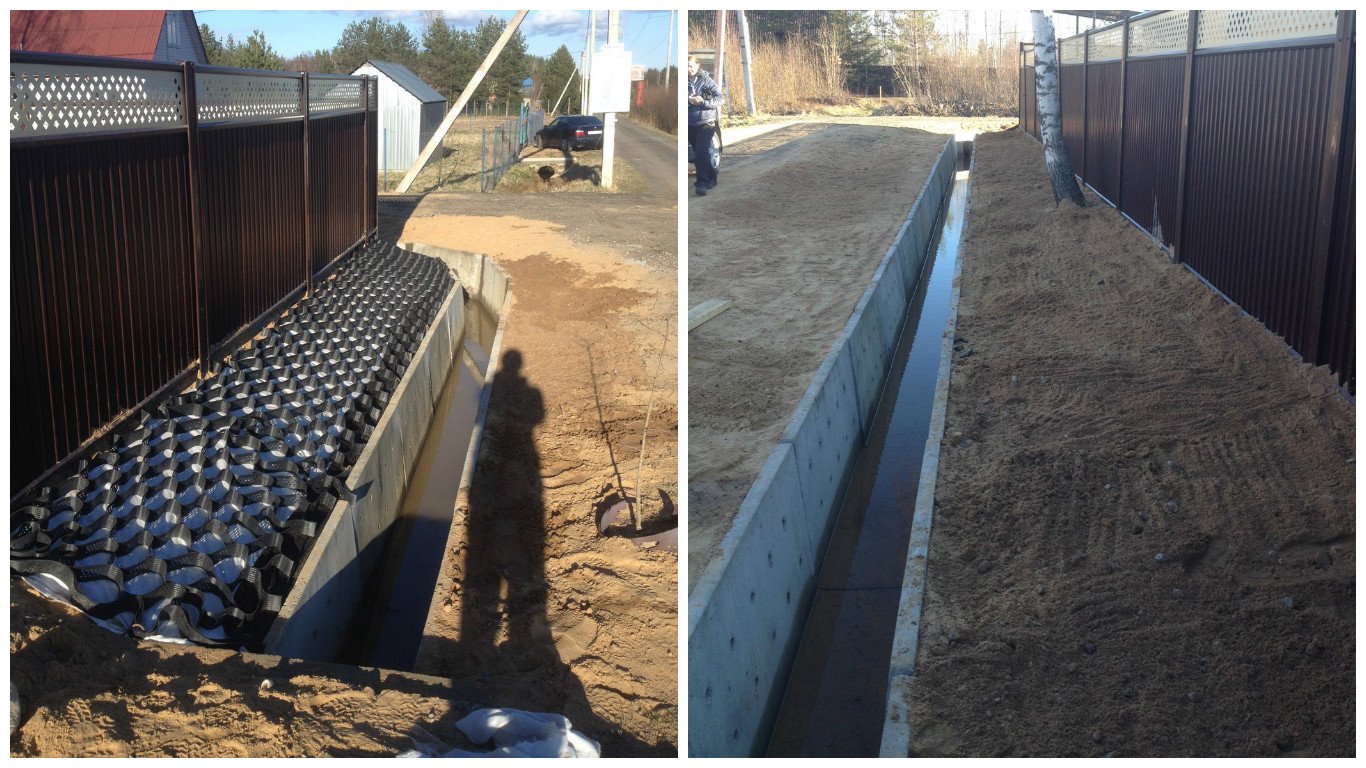

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

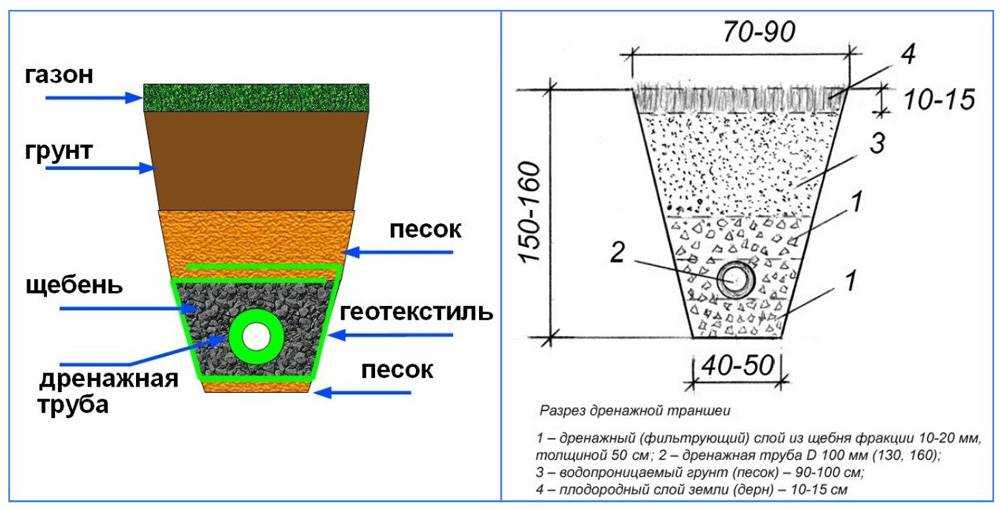

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Способы уменьшения уровня воды на участке

Открытая дренажная система

Открытая система имеет ряд недостатков:

1. Вода в канаву попадает сквозь стены, разжижая почву и понижая их прочность.
2. Мокрое дно выемки затрудняет работу на участке.
3. Движение жидкости ослабляет стенки траншеи, а также негативно сказывается на прочности фундаментов рядом стоящих зданий.

Закрытая дренажная система

При оборудовании закрытой дренажной системы используйте наши рекомендации:

• Траншею выройте с наклоном в сторону удаления жидкости. Угол наклона дна — 7 см на длине 1 м. Если участок ровный, необходимо вкопать на определенную глубину емкость, куда будет сливаться жидкость.
• Количество канав зависит от влажности грунта. На глинистых почвах их можно располагать достаточно часто.
• Возле зданий траншея роется по периметру постройки и в местах, где нет большой нагрузки.
• Глубина выемки зависит от типа почвы. Для песчаных грунтов — не менее 1 м, для суглинков — 0,8 м, для глин — 0,7 м, но труба обязательно должна лежать ниже уровня промерзания. В этом случае она не будет деформироваться от остатков замерзшей воды.
• Рекомендуется траншеи располагать в виде елочки, когда все они сходятся к одной центральной, ведущей к сливу. Ширину основной канавы выполняют больше всех остальных.
• Дно должно быть без резких перепадов, чтобы не сломать трубы.
• Подготовленную систему проверяйте на автослив. Для этого в разных точках налейте в яму воду и проконтролируйте скорость движения потока. При необходимости увеличьте угол наклона дна.
• В траншею сначала насыпьте слой щебня и песка, а затем поместите трубу. В качестве дренажа можно использовать гончарные трубы, перфорированные или обычные асбестовые, предварительно выполнив в ней пропилы шириной 1 мм и длиной 5 см через каждые 20 см. Вместо готовых изделий можно использовать обмазанные глиной вязанки хвороста.
• Отдельные элементы системы укладываются в траншею, а затем собираются с помощью переходников и тройников.
• Если используются трубы, обязательно предусмотрите смотровые колодцы для их очистки. Они монтируются возле наиболее проблемных участков — у поворотов и мест сужения.
• Для защиты дренажа от грунта, который насыпается сверху, накройте его слоем мха или торфа. Можно также использовать геотекстиль. В обязательном порядке применяются фильтрующие элементы, если почва песчаная или суглинистая. Ткань должна быть малой плотности, иначе жидкость плохо проникает в трубу.
• Сверху насыпается слой песка (10 см), щебня (10 см) и водонепроницаемый материал толщиной не менее 0,5 м, который защищает систему от влаги, поступающей снаружи.
• Оставшееся место заполняется землей с холмиком, который через короткий промежуток времени просядет и сравняется с поверхностью почвы.
• Закрытую дренажную систему можно декорировать, чтобы придать ей эстетический вид. На трубу высыпьте крупный щебень, сверху — фракции поменьше, а затем все закройте мраморной крошкой или декоративным гравием. По краям ямы посадите зеленые насаждения.

Какие виды дренажных систем существуют, как она устроена?

Дренажи могут быть разных видов.

1. Поверхностный. Это простейший вид системы, которая собирает влагу с участка и водостока. Для ее монтажа не нужно проводить земляные работы. Достаточно установить точечные водоотводы. Они будут собирать воду, которая, например, стекает с крыши.

   Такой вид дренажа называется ливневым.

2. Глубинный. Его делают для того, чтобы уменьшить высокий уровень подземных грунтовых вод, и отвести их за предел земельного участка, так как правильно обустроенная такая система позволяет осушить воду, которая собирается после сильных дождей или в весеннее время при таянии снега.

   Дрены подходят к сборочному колодцу или коллекторной трубе. Если площадь участка превышает 20 соток, то целесообразно оборудовать несколько колодцев. Для меньших по размеру территорий достаточно труб одного диаметра.



















3. Вертикальный. По сути это система колодцев, которые собирают воду, а специальные насосы выводят ее с участка. Если в установке такой дренаж не очень сложен, то спроектировать его без специальных знаний вряд ли получится.
4. Лучевой. Он применяется в районах с плотной застройкой. С его помощью выводят грунтовые воды, что предотвращает подтопление ими здания.

Встречаются и другие виды дренажных систем, например, деревянная, каменная, гончарная, которые используются в специфических случаях и не так распространены.

Поверхностный дренаж:

Глубинный дренаж:

Так выглядит вертикальный дренаж:

Лучевой дренаж:
